Soquete M12 IFM E11658 - Confeccionável IP68

Pré-visualizar: E11658 IFM - Soquete Confeccionável M12 Automação Industrial 4 Polos IP68 Contatos Ouro

E11658 IFM - Soquete Confeccionável M12 Automação Industrial 4 Polos IP68 Contatos Ouro

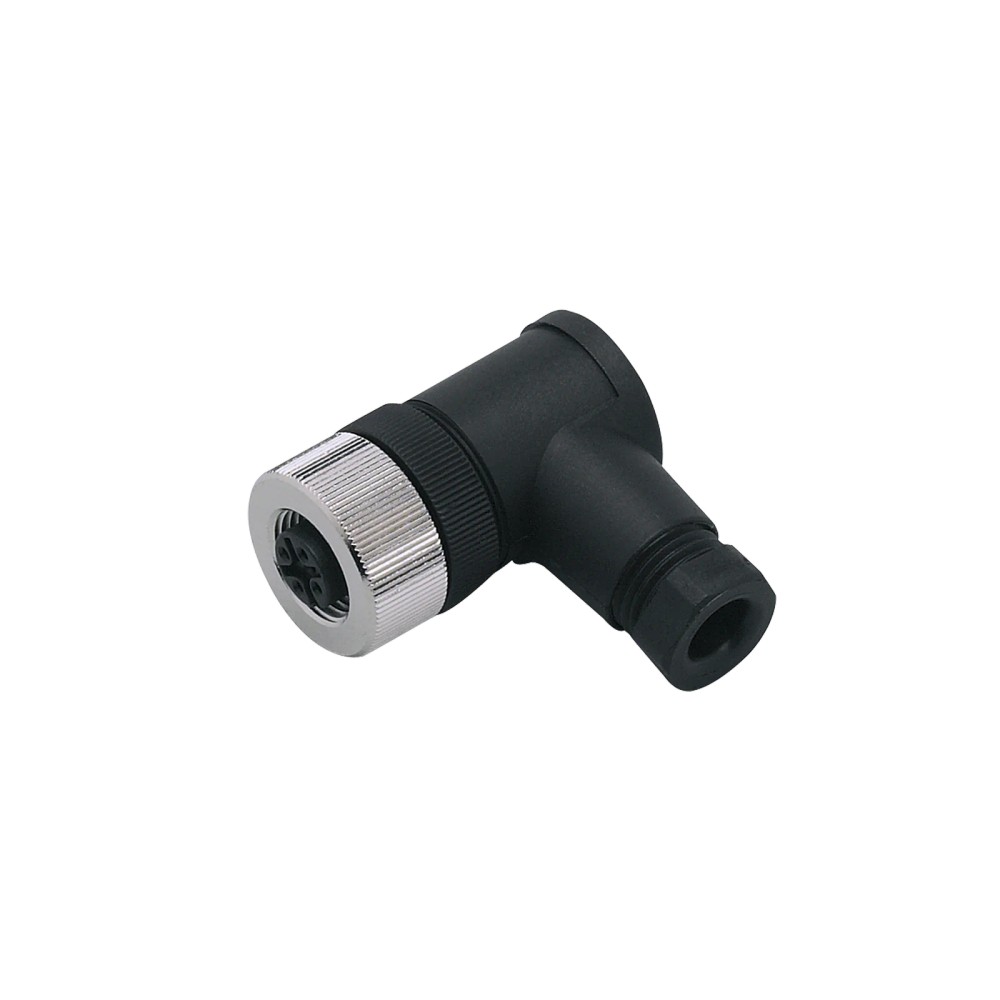

Imagem meramente ilustrativa

R$ 191,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11658
EAN: 4021179038355
NCM do produto: 85369090

Destaques do Produto Interface M12,...mais

Fechar menu

Saiba mais sobre: "E11658 IFM - Soquete Confeccionável M12 Automação Industrial 4 Polos IP68 Contatos Ouro"

Destaques do Produto

Interface

M12, angular, codificação A

Número de contatos

Terminação

Terminais parafusados, até 0,75 mm²

Cabo

Revestimento com Ø 6–8 mm

Limites elétricos

< 250 V AC/DC; 4 A até 40 °C

Proteção e material especial

IP68; sem silicone

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM E11658 — Soquete confeccionável M12 angular, 4 polos, codificação A, IP68, contatos banhados a ouro

O IFM E11658 é um soquete M12 confeccionável e angular, destinado a conexões em aplicações industriais e de automação. Possui 4 contatos banhados a ouro, grau de proteção IP68 e conexão por terminais parafusados. Opera com tensão inferior a 250 V AC/DC e suporta carga total de 4 A até 40 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Soquete confeccionável
Conexão	1 × M12, angular, codificação A
Polos/contatos	4; contatos banhados a ouro
Tensão de operação	< 250 V AC/DC
Capacidade de carga total	4 A até 40 °C
Grau de proteção	IP68
Terminação elétrica	Terminais parafusados; seção do condutor até 0,75 mm²
Diâmetro do revestimento do cabo	Ø 6–8 mm
Temperatura ambiente	−25 a 100 °C
Dimensões e peso	39,1 × 20 × 30 mm; 30,2 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que exijam receptáculo M12 angular, codificação A e 4 contatos, desde que os limites elétricos e mecânicos do conjunto sejam atendidos.
Montagem de cabo com condutores terminados por parafuso, seção de até 0,75 mm² e revestimento externo de Ø 6–8 mm.
Aplicações que requerem componente sem silicone e proteção IP68, respeitadas as condições de montagem e uso definidas pelo fabricante.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir mais de 4 A até 40 °C, tensão igual ou superior a 250 V AC/DC, condutor acima de 0,75 mm² ou cabo fora do diâmetro de revestimento Ø 6–8 mm; esses limites não são atendidos pela ficha do produto.
Não selecionar para interfaces M12 com codificação ou número de contatos diferentes sem confirmar a compatibilidade do equipamento e da conexão.

APLICAÇÕES E USO

Uso declarado pelo fabricante: aplicações industriais e automação industrial, em montagem que utilize interface M12 angular, codificação A e 4 contatos.
Possibilidade de aplicação: montagem de um cabo com terminais parafusados, condutores de até 0,75 mm² e revestimento externo de Ø 6–8 mm; validar a pinagem e os requisitos do dispositivo conectado antes da instalação.
A operação deve respeitar tensão inferior a 250 V AC/DC, carga total de 4 A até 40 °C e temperatura ambiente de −25 a 100 °C. A ficha não detalha as condições de instalação ou ensaio associadas ao IP68; consulte o datasheet para validar o uso pretendido.

COMO ESCOLHER

Antes de comprar o IFM E11658 — Soquete confeccionável M12 angular, 4 polos, codificação A, IP68, contatos banhados a ouro, verifique estes pontos:

Escolha o E11658 quando

A interface requerida for M12 angular, codificação A, com 4 contatos, terminais parafusados e cabo com revestimento de Ø 6–8 mm; confirme também tensão inferior a 250 V AC/DC e carga total máxima de 4 A até 40 °C.

Verifique outra configuração quando

O equipamento exigir outra codificação ou quantidade de contatos, outro formato de conexão, seção de condutor superior a 0,75 mm², cabo fora de Ø 6–8 mm ou valores elétricos acima dos limites informados. A ficha não identifica modelos alternativos; confira a documentação do equipamento e do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM (ifm electronic)	Identificação informada para o produto.
Modelo	E11658	Código do produto e SKU do anúncio.
Tipo de produto	Soquete confeccionável	Componente de conexão elétrica.
Aplicação informada	Aplicações industriais e automação industrial	Aplicação declarada na ficha do produto.
Característica especial	Sem silicone	A ficha identifica o produto como isento de silicone.

Conexão elétrica
Conexão do soquete	1 × M12, angular, codificação A	Tipo, formato e codificação da interface especificados.
Contatos	4, banhados a ouro	Quantidade e acabamento informados para os contatos.
Terminação	Terminais parafusados	Tipo de conexão dos condutores.
Seção do condutor	Até 0,75 mm²	Limite informado para a conexão elétrica.
Diâmetro do revestimento do cabo	Ø 6–8 mm	Faixa indicada para o revestimento externo do cabo.

Dados elétricos
Tensão de operação	< 250 V AC/DC	Limite de operação informado na ficha.
Capacidade de carga total	4 A até 40 °C	Capacidade indicada com condição de temperatura de até 40 °C.

Proteção e condições ambientais
Grau de proteção	IP68	Grau de proteção declarado; a ficha fornecida não detalha condições de ensaio ou instalação.
Temperatura ambiente	−25 a 100 °C	Faixa de temperatura ambiente indicada.

Materiais e construção
Material do invólucro	PA	Material informado para o corpo do soquete.
Material da porca de bloqueio	Latão niquelado	Material informado para o bloqueio.
Contatos	Dourados	Acabamento dos contatos indicado na conexão do soquete.
Conteúdo de silicone	Sem silicone	Característica especial declarada na ficha.

Dados mecânicos e logísticos
Dimensões	39,1 × 20 × 30 mm	Dimensões informadas no conjunto de dados do produto.
Peso	30,2 g	Peso informado no conjunto de dados do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8536.90.90	Classificação fiscal informada no conjunto de dados.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha. O produto é um componente de conexão passivo; a compatibilidade de comunicação depende dos dispositivos e da pinagem do circuito conectado.

Conexões

Elétrica Terminais parafusados para condutores de até 0,75 mm²; soquete M12 angular, codificação A, com 4 contatos. Tensão de operação inferior a 250 V AC/DC; carga total de 4 A até 40 °C. A ficha informa cabo com revestimento de Ø 6–8 mm.

Processo Conexão elétrica M12 angular, codificação A. A ficha não informa conexão de processo mecânico ou fluídico.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conexão com interface M12 codificação A e 4 contatos, com circuito dentro dos limites especificados	✓	A configuração do soquete é 1 × M12 angular, codificação A, com 4 contatos; observe os limites elétricos e de terminação.
Montagem com condutores de até 0,75 mm² e cabo com revestimento de Ø 6–8 mm	✓	Essas dimensões de terminação e cabo correspondem aos dados indicados na ficha.
Uso com tensão igual ou superior a 250 V AC/DC ou carga superior a 4 A até 40 °C	✗	A tensão de operação informada é inferior a 250 V AC/DC e a capacidade de carga total é 4 A até 40 °C.
Acoplamento com conector de codificação ou número de contatos diferente	✗	A ficha especifica codificação A e 4 contatos; não confirma compatibilidade mecânica ou elétrica com outras configurações.
Aplicação que exige protocolo de comunicação específico	✗	A ficha não especifica protocolo. A adequação depende da pinagem e dos dispositivos conectados.

INSTALAÇÃO

Como instalar o IFM E11658 — Soquete confeccionável M12 angular, 4 polos, codificação A, IP68, contatos banhados a ouro

Desenergize o circuito e confirme que a tensão está isolada antes de iniciar a montagem.
Verifique se a interface do equipamento é M12, codificação A, com 4 contatos e formato angular compatível.
Confirme que o cabo tem revestimento externo de Ø 6–8 mm e que os condutores não excedem 0,75 mm².
Prepare e conecte os condutores aos terminais parafusados conforme a identificação de contatos e a pinagem do equipamento; a pinagem não está especificada nos dados fornecidos.
Aperte os terminais e monte o cabo no soquete conforme as instruções do fabricante, sem exceder os limites elétricos e ambientais informados.
Inspecione o conjunto montado e confirme o acoplamento e a vedação requeridos para a aplicação; consulte o datasheet para detalhes de instalação e condições de IP68.

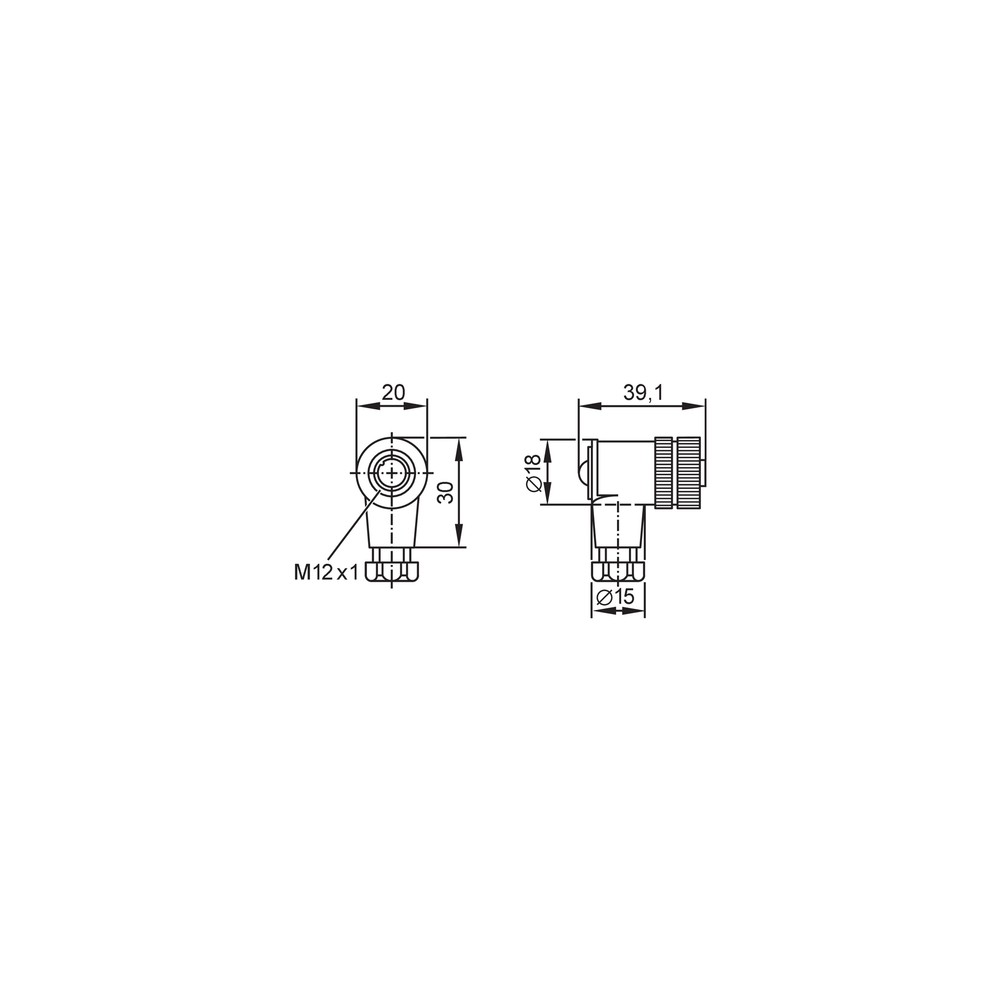

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O circuito não apresenta continuidade após a montagem.	Condutor mal fixado, conexão incorreta nos terminais ou incompatibilidade de pinagem com o dispositivo.	Com o circuito desenergizado, confira a fixação dos condutores e teste a continuidade de cada contato conforme a pinagem do equipamento e o datasheet.
O cabo não se acomoda corretamente no conjunto.	Diâmetro do revestimento externo fora da faixa indicada ou cabo inadequado à montagem.	Meça o diâmetro externo do revestimento e compare com a faixa Ø 6–8 mm informada na ficha.
A conexão aquece ou apresenta interrupções sob carga.	Corrente acima da capacidade indicada, conexão frouxa ou condição de operação fora dos limites.	Verifique a corrente do circuito, considerando o limite de 4 A até 40 °C, e inspecione o aperto e o estado dos terminais com o circuito desenergizado.
Há entrada de umidade no ponto de conexão.	Montagem ou acoplamento que não atende às condições necessárias para obter o grau de proteção declarado.	Inspecione o acoplamento, a montagem e os elementos de vedação aplicáveis; consulte o datasheet para as condições de instalação associadas ao IP68.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E11658 (Datasheet) Desenho em escala IFM E11658 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E11658 e para que serve?

É um soquete confeccionável M12 angular, codificação A, com 4 contatos, destinado a conexões em aplicações industriais e de automação. A conexão dos condutores é feita por terminais parafusados.

Quais são os limites elétricos e de cabo do E11658?

A tensão de operação é inferior a 250 V AC/DC e a carga total é de 4 A até 40 °C. A ficha indica condutores de até 0,75 mm² e cabo com revestimento de Ø 6–8 mm.

O produto acompanha cabo ou acessórios?

A ficha identifica o produto como soquete confeccionável e informa embalagem de uma peça, mas não especifica acessórios inclusos. Não há cabo ou acessório listado como parte do fornecimento nos dados disponíveis.

Posso usar este soquete com um conector M12 de outra codificação?

A ficha especifica codificação A e 4 contatos, portanto não confirma compatibilidade com outras codificações. Verifique a interface e a pinagem do equipamento antes da compra.

Este modelo serve para uma ligação que exige mais de 4 A?

Não, a capacidade de carga total informada é 4 A até 40 °C. Para uma corrente superior, selecione uma conexão cuja ficha especifique a capacidade necessária.

O E11658 é indicado para cabos com revestimento fora de Ø 6–8 mm?

A ficha informa revestimento de cabo com Ø 6–8 mm e não confirma outros diâmetros. Confirme a compatibilidade dimensional com a documentação do fabricante antes de especificar outro cabo.

O que verificar se não há continuidade depois de montar o soquete?

Com o circuito desenergizado, verifique se os condutores estão presos nos terminais e compare a ligação com a pinagem do dispositivo. A pinagem não consta nos dados fornecidos e deve ser validada no esquema do equipamento.

O que pode causar aquecimento ou falha intermitente na conexão?

Carga acima do limite informado ou terminais mal fixados são causas possíveis. Confira a corrente em relação ao limite de 4 A até 40 °C e inspecione as conexões com o circuito desenergizado.

Devo comprar este soquete ou um cabo montado?

O E11658 é descrito como soquete confeccionável, com terminais parafusados, e a ficha não lista um cabo montado como parte do produto. Escolha-o quando a montagem de cabo atender à conexão e às dimensões informadas; para uma alternativa montada, confirme as especificações do modelo correspondente.

Como confirmar se a montagem mantém o grau de proteção IP68?

Siga as instruções de montagem do fabricante e confirme o acoplamento e a vedação exigidos pela aplicação. A ficha informa IP68, mas os detalhes das condições de instalação devem ser verificados no datasheet.

GLOSSÁRIO TÉCNICO

M12

Interface de conexão circular indicada para o soquete; neste produto, angular e com codificação A. (Ref.: Conexão do soquete)

Codificação A

Configuração de codificação da interface M12 especificada para este soquete; deve corresponder à conexão do equipamento. (Ref.: Conexão do soquete)

IP68

Grau de proteção declarado para o produto; as condições de montagem e ensaio devem ser consultadas na documentação do fabricante. (Ref.: Grau de proteção)

Terminais parafusados

Tipo de terminação elétrica usado para fixar os condutores no soquete. (Ref.: Terminação)

Capacidade de carga total

Corrente máxima indicada para a condição de temperatura especificada na ficha. (Ref.: 4 A até 40 °C)
