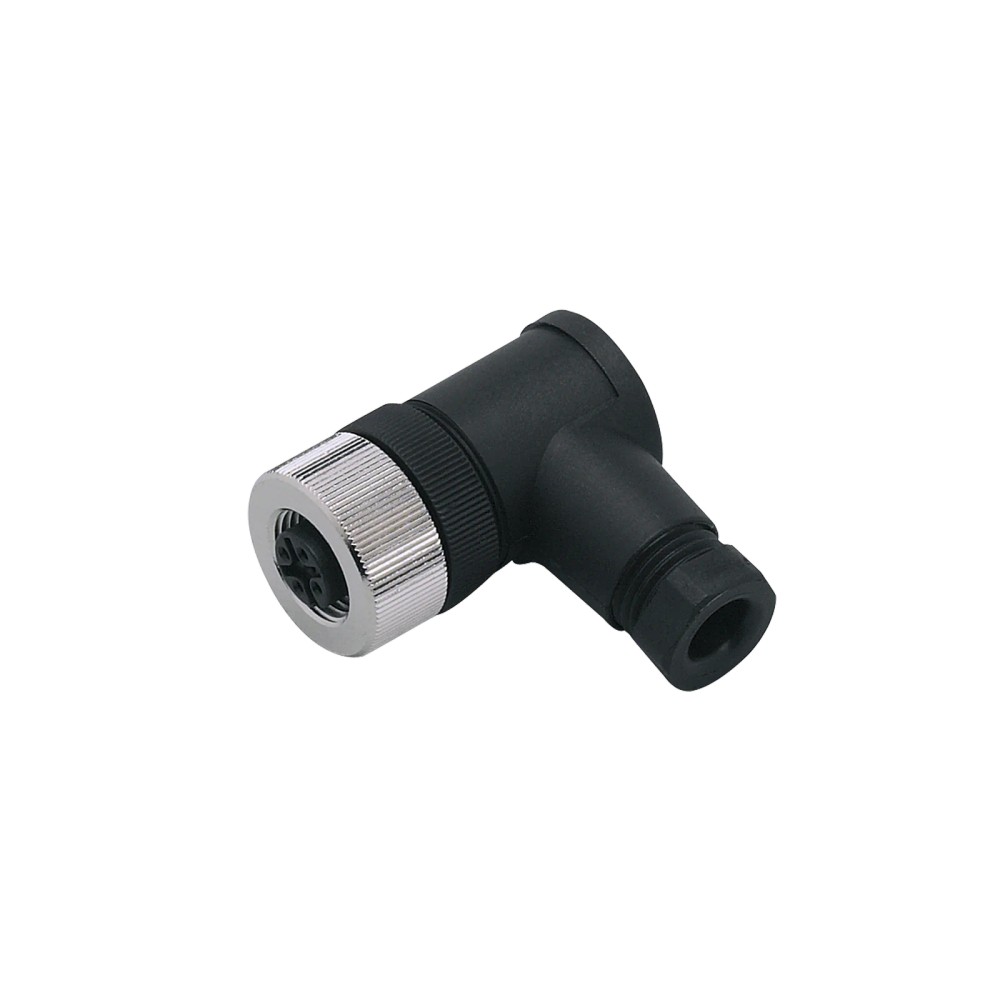

Imagem meramente ilustrativa

R$ 191,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11658
EAN: 4021179038355
NCM do produto: 85369090

Destaques do Produto Interface M12...mais

Fechar menu

Saiba mais sobre: "E11658 IFM - Soquete Confeccionável M12 Automação Industrial 4 Polos Angular IP68"

Destaques do Produto

Interface

M12 angular, codificação A, 4 contatos

Montagem do condutor

Terminais parafusados, até 0,75 mm²

Revestimento do cabo

Diâmetro de 6 a 8 mm

Proteção declarada

IP68

Limite elétrico

< 250 V AC/DC; 4 A até 40 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Soquete Confeccionável IFM E11658 M12 Angular, 4 Polos, IP68

O IFM E11658 é um soquete confeccionável M12 angular de 4 polos para conexões em aplicações industriais e de automação. Possui codificação A, contatos banhados a ouro e grau de proteção IP68. A conexão é feita por terminais parafusados, com capacidade de carga total de 4 A a até 40 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Soquete confeccionável
Conexão do soquete	1 x M12, angular, codificação A
Número de contatos	4
Grau de proteção	IP68
Tensão de operação	< 250 V AC/DC
Capacidade de carga total	4 A até 40 °C
Conexão elétrica	Terminais parafusados; seção de condutor até 0,75 mm²
Diâmetro do revestimento do cabo	Ø 6...8 mm
Temperatura ambiente	-25...100 °C
Dimensões e peso	39,1 x 20 x 30 mm; 30,2 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que exijam um soquete confeccionável M12 angular de 4 polos, codificação A.
Montagens com condutores terminados por parafuso, seção de até 0,75 mm², e cabo com revestimento de Ø 6 a 8 mm.
Aplicações dentro dos limites informados de tensão, corrente e temperatura ambiente.

⚠ Considere outro se precisa de:

Não selecionar para cabos com revestimento fora da faixa de Ø 6 a 8 mm ou condutores acima de 0,75 mm², conforme os dados de conexão disponíveis.
Não utilizar em condições que excedam a tensão de operação declarada ou a capacidade de carga total de 4 A até 40 °C.
Não presumir compatibilidade com conectores de outra codificação, número de polos ou geometria sem confirmar o padrão do equipamento correspondente.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: conexão em aplicações industriais e de automação industrial, quando a interface requerida for M12 angular, codificação A, com 4 contatos.
Possibilidade de uso em montagem de cabo confeccionável com terminais parafusados, desde que os condutores tenham seção de até 0,75 mm² e o revestimento do cabo esteja entre Ø 6 e 8 mm.
A operação deve respeitar a tensão inferior a 250 V AC/DC, a capacidade total de 4 A até 40 °C e a faixa de temperatura ambiente de -25 a 100 °C.
A classificação IP68 consta na ficha; não foram informadas neste contexto as condições de duração, profundidade ou instalação associadas à classificação.

COMO ESCOLHER

Antes de comprar o Soquete Confeccionável IFM E11658 M12 Angular, 4 Polos, IP68, verifique estes pontos:

Escolha o E11658 quando

A aplicação exigir um soquete confeccionável M12 angular, codificação A, com 4 contatos, terminais parafusados e cabo com revestimento de Ø 6 a 8 mm.

Verifique os limites antes da seleção

Confirme que a tensão, a corrente, a temperatura ambiente e a seção dos condutores permanecem dentro dos valores especificados para o produto.

Considere outra configuração quando

A interface necessária tiver outra codificação, quantidade de contatos ou geometria, ou quando o cabo e os condutores estiverem fora das faixas informadas. A ficha disponível não identifica modelos alternativos específicos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Identificação do fabricante indicada no anúncio.
Tipo de produto	Soquete confeccionável	Componente destinado à montagem da conexão.
Aplicação	Aplicações industriais e automação industrial	Aplicações descritas na ficha do produto.
SKU	E11658	Código do produto no anúncio.
GTIN	4021179038355	Identificador comercial informado.
Part number	E11658	Código priorizado conforme os dados básicos do anúncio.

Dados elétricos
Tensão de operação	< 250 V AC/DC	Limite informado nos dados técnicos do produto.
Capacidade de carga total	4 A até 40 °C	Capacidade declarada para a condição de temperatura indicada.
Contatos	4, banhados a ouro	Número e acabamento dos contatos do soquete.

Conexão elétrica
Conexão do soquete	1 x M12, angular, codificação A	Tipo de interface e geometria informados.
Terminação dos condutores	Terminais parafusados	Método de conexão elétrica dos condutores.
Seção do condutor	Até 0,75 mm²	Limite da seção indicado nos dados de conexão.
Diâmetro do revestimento do cabo	Ø 6...8 mm	Faixa informada para o revestimento do cabo.

Proteção e materiais
Grau de proteção	IP68	Classificação declarada na ficha; condições específicas de ensaio ou instalação não foram fornecidas no contexto.
Material do invólucro	PA	Material do corpo informado nos dados técnicos.
Material do bloqueio	Latão, niquelado	Material indicado para o mecanismo de bloqueio.
Contatos banhados a ouro	Sim	Acabamento dos contatos informado pelo fabricante.
Sem silicone	Sim	Característica declarada para o produto.

Condições ambientais
Temperatura ambiente	-25...100 °C	Faixa de temperatura ambiente informada para o produto.

Dados mecânicos
Geometria	Angular	Formato do soquete.
Dimensões	39,1 x 20 x 30 mm	Dimensões informadas no conjunto de dados do produto.
Peso	30,2 g	Peso registrado para o produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Material da porca	Latão, niquelado	Material e acabamento indicados para a porca.

COMPATIBILIDADE

Comunicação

• Conexão física M12, codificação A, com 4 contatos. Não há protocolo de comunicação especificado na ficha.

Conexões

Elétrica Terminais parafusados; condutores de até 0,75 mm²; tensão de operação < 250 V AC/DC; capacidade de carga total de 4 A até 40 °C. Cabo com revestimento de Ø 6 a 8 mm.

Processo Não aplicável: produto de conexão elétrica, sem conexão de processo informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Acoplamento com uma conexão M12 de codificação A e 4 contatos, após confirmação do padrão complementar do equipamento.	✓	A ficha identifica o soquete como M12 angular, codificação A, com 4 contatos; a compatibilidade mecânica final depende da interface complementar.
Montagem com condutores de até 0,75 mm² e cabo com revestimento de Ø 6 a 8 mm.	✓	Essas dimensões correspondem aos dados de conexão informados para o produto.
Aplicação que demande mais de 4 A até 40 °C ou tensão igual ou superior ao limite especificado.	✗	A ficha declara capacidade de carga total de 4 A até 40 °C e tensão de operação inferior a 250 V AC/DC.
Uso com protocolo industrial específico.	✗	A ficha não declara protocolo de comunicação; o produto é um soquete de conexão, e não há compatibilidade de protocolo especificada.

INSTALAÇÃO

Como instalar o Soquete Confeccionável IFM E11658 M12 Angular, 4 Polos, IP68

Confirme que a interface complementar requerida é M12, angular, codificação A e de 4 contatos.
Verifique a compatibilidade do cabo com a faixa de revestimento de Ø 6 a 8 mm e dos condutores com a seção máxima de 0,75 mm².
Consulte a folha de dados e o desenho do fabricante antes da montagem para identificar a disposição e os requisitos específicos do conjunto.
Prepare os condutores e conecte-os aos terminais parafusados, seguindo a identificação do fabricante e o esquema elétrico aplicável à instalação.
Monte e fixe o conjunto sem forçar o acoplamento; confirme o alinhamento da interface M12 antes de apertar.
Inspecione a montagem e valide as conexões elétricas e as condições de operação antes de energizar, respeitando os limites especificados.

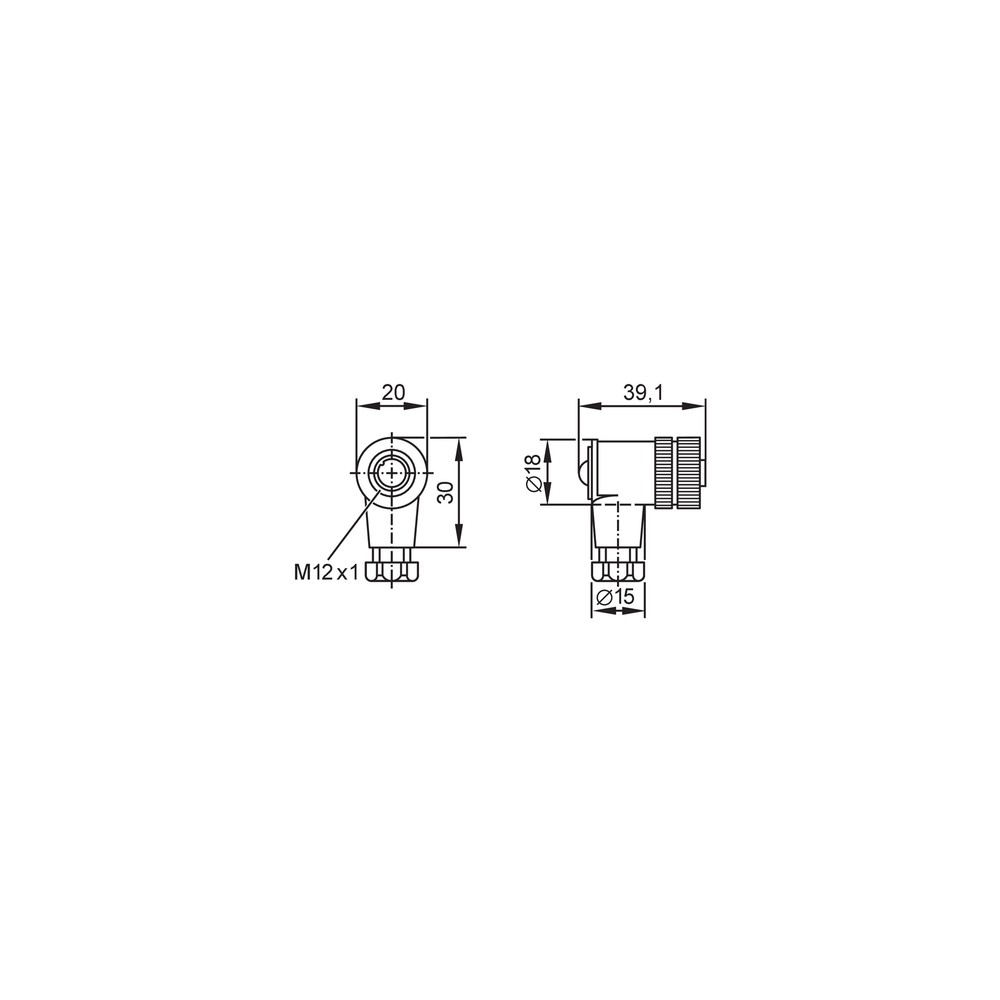

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não estabelece conexão elétrica.	Condutor solto ou conectado incorretamente nos terminais parafusados.	Com a instalação desenergizada, confira a fixação dos condutores e compare a ligação com a identificação do fabricante e o esquema da aplicação.
O cabo não se acomoda ou não fica retido corretamente no soquete.	Diâmetro do revestimento fora da faixa de Ø 6 a 8 mm ou montagem incompatível com o conjunto.	Meça o diâmetro externo do revestimento e compare com a faixa informada na ficha.
O conector não acopla corretamente à interface complementar.	Diferença de codificação, número de contatos, geometria ou padrão da interface complementar.	Confirme no componente correspondente a codificação A, os 4 contatos e a geometria M12 exigidos.
A conexão apresenta interrupções durante a operação.	Contato elétrico inadequado, terminal mal fixado ou operação além dos limites elétricos declarados.	Verifique a terminação dos condutores, a integridade do acoplamento e se tensão e corrente estão dentro dos limites especificados.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E11658 (Datasheet) Desenho em escala IFM E11658 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E11658 e para quem ele serve?

É um soquete confeccionável M12 angular de 4 contatos, destinado a conexões em aplicações industriais e de automação. A escolha depende da compatibilidade da interface complementar e do cabo com as dimensões de conexão especificadas.

Ele é compatível com qualquer conector M12?

Não é possível afirmar compatibilidade com qualquer conector M12. A ficha especifica codificação A, geometria angular e 4 contatos; confirme também o padrão da peça complementar.

O que acompanha o produto?

A ficha informa uma peça por embalagem e não relaciona acessórios incluídos. Consulte o datasheet ou o fornecedor para confirmar o conteúdo físico da embalagem.

Posso usar este soquete com cabo de revestimento maior que 8 mm?

A faixa informada para o revestimento do cabo é de Ø 6 a 8 mm. A ficha não valida dimensões fora desse intervalo.

Este modelo serve para condutores com seção acima de 0,75 mm²?

Os dados de conexão indicam condutores de até 0,75 mm². Não há indicação de compatibilidade com seção superior.

O equipamento parou de comunicar depois da montagem; preciso trocar o soquete?

Não necessariamente: a ficha não declara protocolo de comunicação, e a falha pode estar na ligação elétrica ou no acoplamento. Verifique os terminais parafusados, o encaixe M12 e a compatibilidade da interface antes de substituir o componente.

O cabo fica frouxo no soquete; o que devo conferir?

Confira se o diâmetro do revestimento está entre Ø 6 e 8 mm e se a montagem foi feita conforme o datasheet. Se estiver fora da faixa, a ficha não confirma retenção adequada.

Devo comprar um kit ou este produto avulso?

O contexto informa uma peça por embalagem e não descreve um kit. Se a aplicação exigir mais de um ponto de conexão, determine a quantidade necessária pelo projeto.

Como escolher entre este soquete e outra versão M12?

Escolha o E11658 quando forem requeridos formato angular, codificação A e 4 contatos. Se a interface exigir outra codificação, geometria ou quantidade de contatos, compare a ficha da versão necessária antes da compra.

Como devo instalar e verificar o E11658?

Siga a folha de dados do fabricante, conecte os condutores aos terminais parafusados e confirme o alinhamento e o acoplamento da interface. Faça a inspeção elétrica com a instalação desenergizada e respeite os limites indicados.

GLOSSÁRIO TÉCNICO

M12

Designação da interface de conexão especificada para o soquete. (Ref.: Conexão do soquete: 1 x M12)

Codificação A

Configuração de codificação indicada para a interface M12 do produto; a peça complementar deve corresponder. (Ref.: Conexão do soquete: codificação A)

IP68

Grau de proteção declarado para o invólucro; as condições específicas de ensaio não constam nos dados fornecidos. (Ref.: Grau de proteção: IP68)

Terminais parafusados

Tipo de terminação elétrica em que os condutores são conectados por terminais com parafuso. (Ref.: Conexão elétrica)

Capacidade de carga total

Corrente total declarada para a condição de temperatura indicada na ficha. (Ref.: 4 A até 40 °C)
