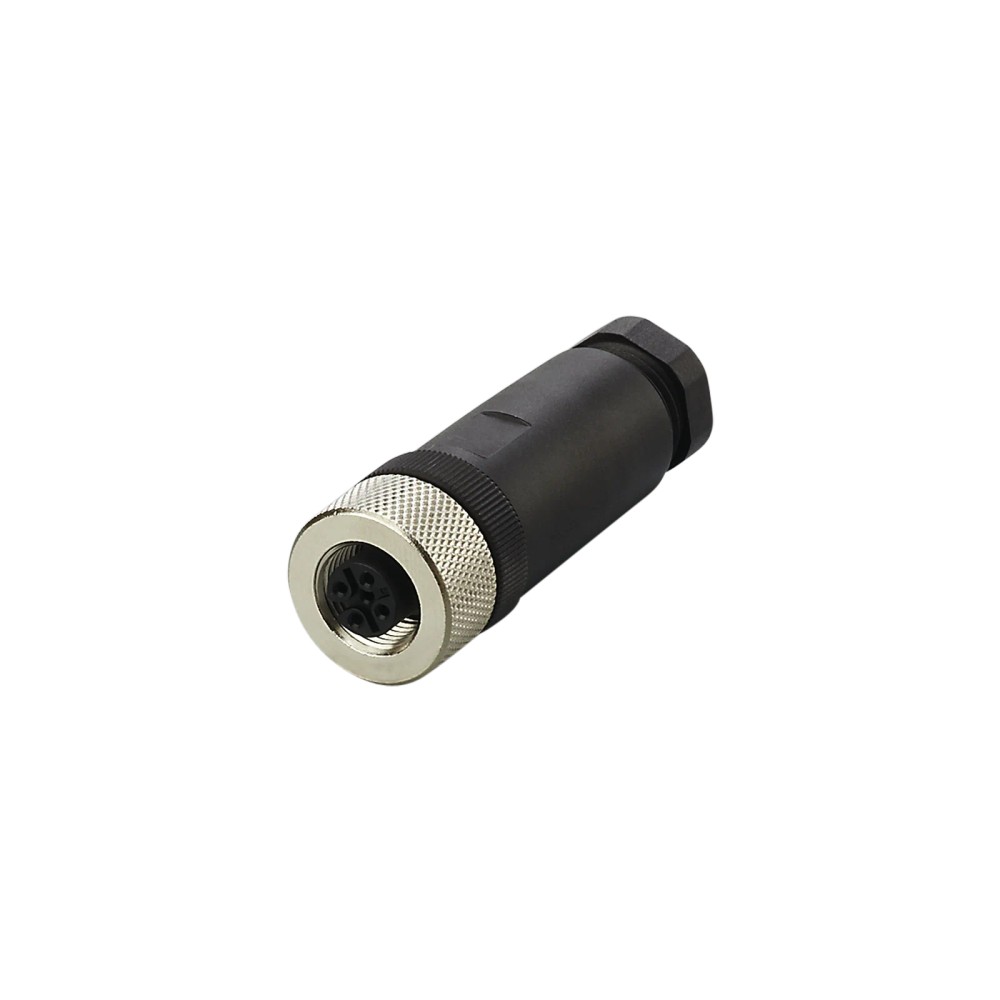

Sobre o Soquete Confeccionável IFM E11657, M12 reto, 4 polos, IP68

O IFM E11657 é um soquete confeccionável para conexão elétrica em aplicações industriais e de automação. Possui conexão M12 reta com codificação A e 4 contatos banhados a ouro. É especificado para tensão inferior a 45 V AC e grau de proteção IP68; a ficha também informa operação abaixo de 70 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Soquete confeccionável
Modelo	E11657
Conexão do soquete	1 x M12, reto, codificação A
Contatos	4, banhados a ouro
Tensão de operação	< 45 V AC / < 70 V DC
Grau de proteção	IP68
Terminação elétrica	Terminais parafusados, até 0,75 mm²
Diâmetro do revestimento do cabo	Ø 6 a 8 mm
Temperatura ambiente	-25 a 100 °C
Dimensões e peso	18 x 18 x 46 mm; 28,8 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de uma conexão M12 reta, codificação A, com 4 contatos, em aplicações industriais ou de automação.
Aplicações que atendam aos limites de tensão informados e utilizem cabo com revestimento de Ø 6 a 8 mm e condutores compatíveis com terminais de até 0,75 mm².
Instalações que requeiram soquete sem silicone e contatos banhados a ouro.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão requerida não for M12 reta, codificação A, ou quando a interface exigir quantidade de contatos diferente de 4.
Não utilizar fora dos limites de tensão especificados: < 45 V AC e < 70 V DC.
Não considerar compatível com cabos fora do diâmetro de revestimento Ø 6 a 8 mm ou condutores acima de 0,75 mm² sem confirmação do fabricante.

APLICAÇÕES E USO

Uso declarado: aplicações industriais e de automação industrial que necessitam de uma conexão elétrica M12 reta, codificação A, com 4 contatos.
Pode ser considerado em montagens confeccionáveis com cabo de revestimento Ø 6 a 8 mm e condutores de até 0,75 mm², respeitando os limites elétricos e ambientais especificados.
A ficha declara IP68, mas não detalha neste contexto condições de imersão, duração ou profundidade; valide o cenário real no datasheet antes de especificar para exposição a líquidos.

COMO ESCOLHER

Antes de comprar o Soquete Confeccionável IFM E11657, M12 reto, 4 polos, IP68, verifique estes pontos:

Quando escolher o E11657

Escolha este modelo quando a instalação exigir um soquete confeccionável M12 reto, codificação A, com 4 contatos, terminais parafusados, cabo de Ø 6 a 8 mm e operação dentro dos limites elétricos e ambientais informados.

Quando avaliar outra configuração

Busque outra configuração se o equipamento exigir conexão M12 com geometria ou codificação diferente, número de contatos diferente, outra faixa de cabo ou condutores acima de 0,75 mm². Confirme os requisitos da interface e do cabo antes da montagem.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Soquete confeccionável	Componente de tecnologia de conexão para aplicações industriais e de automação industrial.
Código do produto	E11657	Código do modelo informado no anúncio e na ficha.
Marca	IFM	Fabricante indicado para o produto.
GTIN	4021179038348	Identificador comercial informado na ficha.
NCM	8536.90.90	Classificação fiscal informada nos dados do produto.

Dados elétricos e de conexão
Conexão do soquete	1 x M12, reto, codificação A	Interface mecânica/elétrica declarada para o lado do soquete.
Contatos	4, banhados a ouro	Quantidade e acabamento dos contatos indicados na ficha.
Tensão de operação	< 45 V AC / < 70 V DC	Limites de tensão informados para operação; não exceder os valores especificados.
Capacidade de carga total	4 A (a 40 °C)	Valor declarado para a capacidade de carga total na condição de temperatura indicada.
Terminação elétrica	Terminais parafusados, até 0,75 mm²	Seção máxima de condutor indicada nos dados de conexão; confirme a preparação do condutor no datasheet.
Diâmetro do revestimento do cabo	Ø 6 a 8 mm	Faixa de diâmetro de revestimento informada para a conexão elétrica.

Materiais e construção
Material do corpo/invólucro	PA	Material do corpo indicado na ficha.
Material da porca de bloqueio	Latão, niquelado	Material e acabamento informados para o bloqueio.
Sem silicone	Sim	Característica declarada do produto.
Contatos	Banhados a ouro	Acabamento indicado para os contatos elétricos.

Condições ambientais e proteção
Grau de proteção	IP68	Grau declarado na ficha; condições específicas de ensaio e uso devem ser consultadas no datasheet.
Temperatura ambiente	-25 a 100 °C	Faixa de temperatura ambiente informada para o produto.

Dados mecânicos
Dimensões	18 x 18 x 46 mm	Dimensões declaradas nos dados do produto.
Peso	28,8 g	Peso informado na ficha.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

COMPATIBILIDADE

Comunicação

• A ficha informa conexão M12, codificação A e 4 contatos; não especifica protocolo de comunicação. Verifique a atribuição dos contatos e os requisitos elétricos do equipamento conectado.

Conexões

Elétrica Soquete confeccionável com terminais parafusados para condutores de até 0,75 mm²; tensão de operação informada: < 45 V AC / < 70 V DC. Revestimento do cabo: Ø 6 a 8 mm.

Processo Conexão elétrica M12, reta, codificação A; 4 contatos. A ficha não informa uma conexão de processo mecânica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12 reta, codificação A, 4 contatos, e requisitos elétricos dentro dos limites informados	✓	A configuração do soquete corresponde às características declaradas; confirme a atribuição dos contatos no equipamento e no datasheet.
Equipamento que requer codificação, geometria ou número de contatos diferente	✗	A ficha deste produto especifica M12 reta, codificação A e 4 contatos.
Cabo com revestimento de Ø 6 a 8 mm e condutores de até 0,75 mm²	✓	Essas dimensões correspondem aos dados de conexão elétrica informados.
Tensão de operação igual ou superior aos limites indicados	✗	A ficha especifica tensão inferior a 45 V AC e inferior a 70 V DC; não indica operação nos limites ou acima deles.
Aplicação que requer protocolo de comunicação específico	✗	A ficha não declara protocolo; compatibilidade de protocolo não pode ser confirmada somente pela conexão M12.

INSTALAÇÃO

Como instalar o Soquete Confeccionável IFM E11657, M12 reto, 4 polos, IP68

Confirme que a interface do equipamento exige M12 reta, codificação A, com 4 contatos.
Verifique que a tensão prevista permanece abaixo de 45 V AC ou abaixo de 70 V DC, conforme o tipo de alimentação.
Selecione cabo com revestimento de Ø 6 a 8 mm e condutores de até 0,75 mm².
Prepare o cabo e os condutores conforme as instruções do fabricante; a ficha disponível não detalha comprimentos de decapagem.
Conecte os condutores aos terminais parafusados seguindo a atribuição de contatos indicada no datasheet e no equipamento correspondente.
Monte e aperte o conjunto conforme as instruções do fabricante; antes de energizar, confira a montagem e a continuidade elétrica.

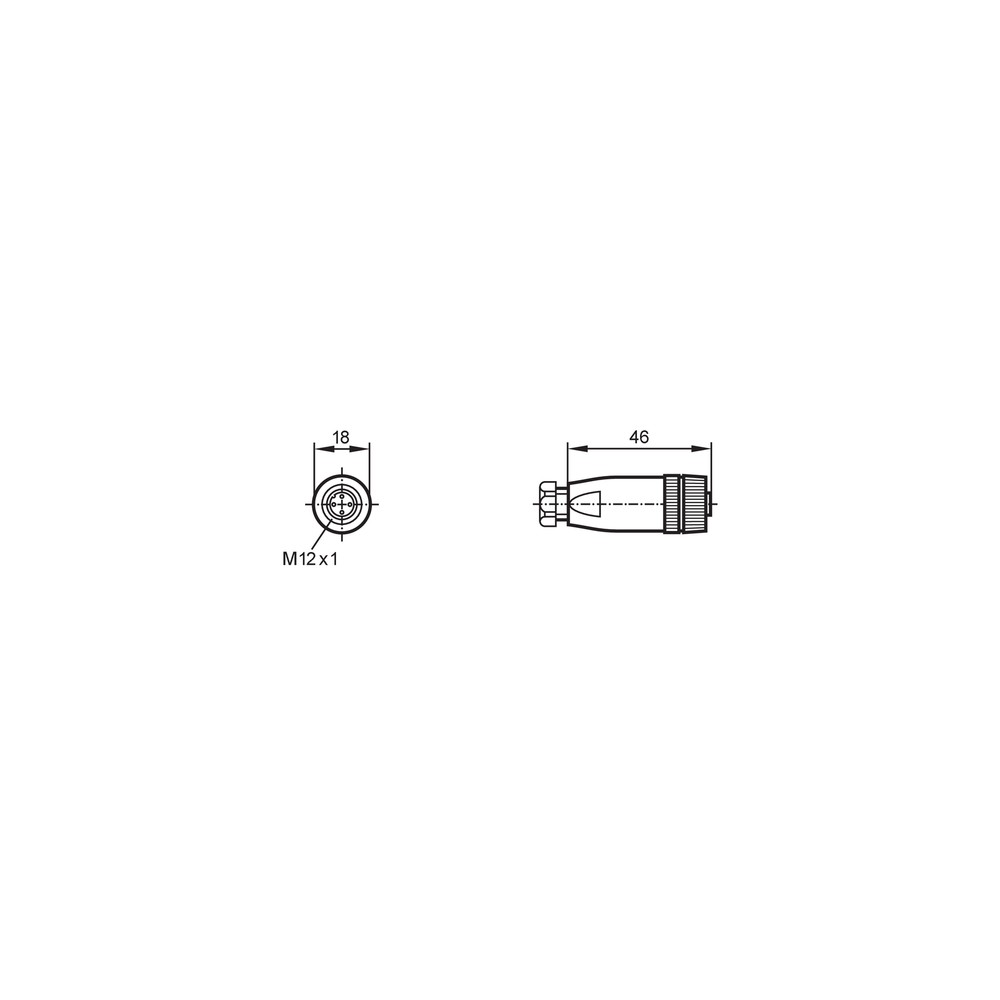

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão não encaixa ou não acopla corretamente.	A interface pode exigir outra codificação M12, geometria ou quantidade de contatos.	Confira no equipamento a codificação, a orientação da conexão e o número de contatos antes de remontar.
A conexão montada apresenta circuito aberto ou sinal intermitente.	Condutor mal fixado no terminal parafusado ou atribuição de contatos incorreta.	Com o circuito desenergizado, confira a fixação dos condutores e compare cada ligação com a atribuição indicada no datasheet e no equipamento.
O cabo não assenta ou o conjunto não fecha corretamente.	Diâmetro do revestimento do cabo fora da faixa indicada ou montagem inadequada.	Meça o revestimento do cabo e confirme que está entre Ø 6 e 8 mm; inspecione a montagem conforme o datasheet.
A conexão falha após exposição a líquidos.	Condição de instalação ou montagem que não atende aos requisitos necessários para obter a proteção declarada.	Inspecione o estado e o assentamento do conjunto e consulte no datasheet as condições de ensaio e montagem associadas ao IP68.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E11657 (PT-BR) (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E11657 e para que serve?

É um soquete confeccionável para conexão elétrica em aplicações industriais e de automação. Sua interface é M12 reta, codificação A, com 4 contatos.

Que cabo e condutores posso usar nesse soquete?

A ficha indica cabo com revestimento de Ø 6 a 8 mm e terminais parafusados para condutores de até 0,75 mm². Confira também os requisitos de montagem no datasheet.

O que vem junto com o produto?

A ficha informa uma peça por embalagem e não lista acessórios inclusos. Não há indicação de cabo ou itens adicionais fornecidos.

Esse soquete serve para qualquer conector M12?

Não. A configuração declarada é M12 reta, codificação A, com 4 contatos; confirme que a interface do equipamento corresponde a esses requisitos.

Posso usar o E11657 em tensão acima de 45 V AC ou 70 V DC?

A ficha especifica operação abaixo de 45 V AC e abaixo de 70 V DC. Não use esses limites como valores permitidos para operar nos próprios limites ou acima deles.

Ele serve para uma conexão M12 com outra codificação ou mais contatos?

A ficha não confirma compatibilidade com outras codificações ou quantidades de contatos. Para essas interfaces, selecione uma configuração cuja ficha corresponda exatamente ao equipamento.

O equipamento não apresenta sinal depois da montagem; o que verifico antes de trocar o soquete?

Com o circuito desenergizado, confira a fixação dos fios nos terminais e a atribuição de contatos em relação ao equipamento. Verifique também se a tensão de operação está dentro dos limites informados.

O cabo não encaixa ou o conjunto não fecha; qual pode ser a causa?

Uma causa possível é o revestimento do cabo estar fora da faixa de Ø 6 a 8 mm ou a montagem não seguir as instruções do fabricante. Meça o cabo e consulte o datasheet antes de substituir o componente.

É melhor comprar o soquete avulso ou um conjunto com cabo?

O E11657 é identificado como soquete confeccionável e a ficha informa uma peça por embalagem; não declara um cabo incluído. Se você precisa de um cabo montado, confirme a disponibilidade de um conjunto com a configuração elétrica e mecânica requerida.

Como devo instalar e confirmar o aperto dos terminais?

Use os terminais parafusados com condutores de até 0,75 mm² e siga as instruções do datasheet para preparação e montagem. A ficha fornecida não informa ferramenta nem torque de aperto.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de chaveamento da interface M12 declarada para este soquete; deve corresponder à conexão do equipamento. (Ref.: conexão do soquete: M12, codificação A)

Terminal parafusado

Tipo de terminação em que o condutor é fixado por parafuso. (Ref.: conexão elétrica, até 0,75 mm²)

IP68

Grau de proteção declarado para o produto; as condições específicas de aplicação devem ser verificadas no datasheet. (Ref.: grau de proteção IP68)

Capacidade de carga total

Valor de corrente total indicado pelo fabricante sob a condição de temperatura especificada. (Ref.: 4 A a 40 °C)

Diâmetro do revestimento do cabo

Diâmetro externo da camada de revestimento do cabo considerado na conexão. (Ref.: Ø 6 a 8 mm)
