Cabo de Válvula IFM E11652 5m

Pré-visualizar: E11652 IFM - Cabo de Ligação com Conector de Válvula IFM Automação Industrial 5m IP67 LED

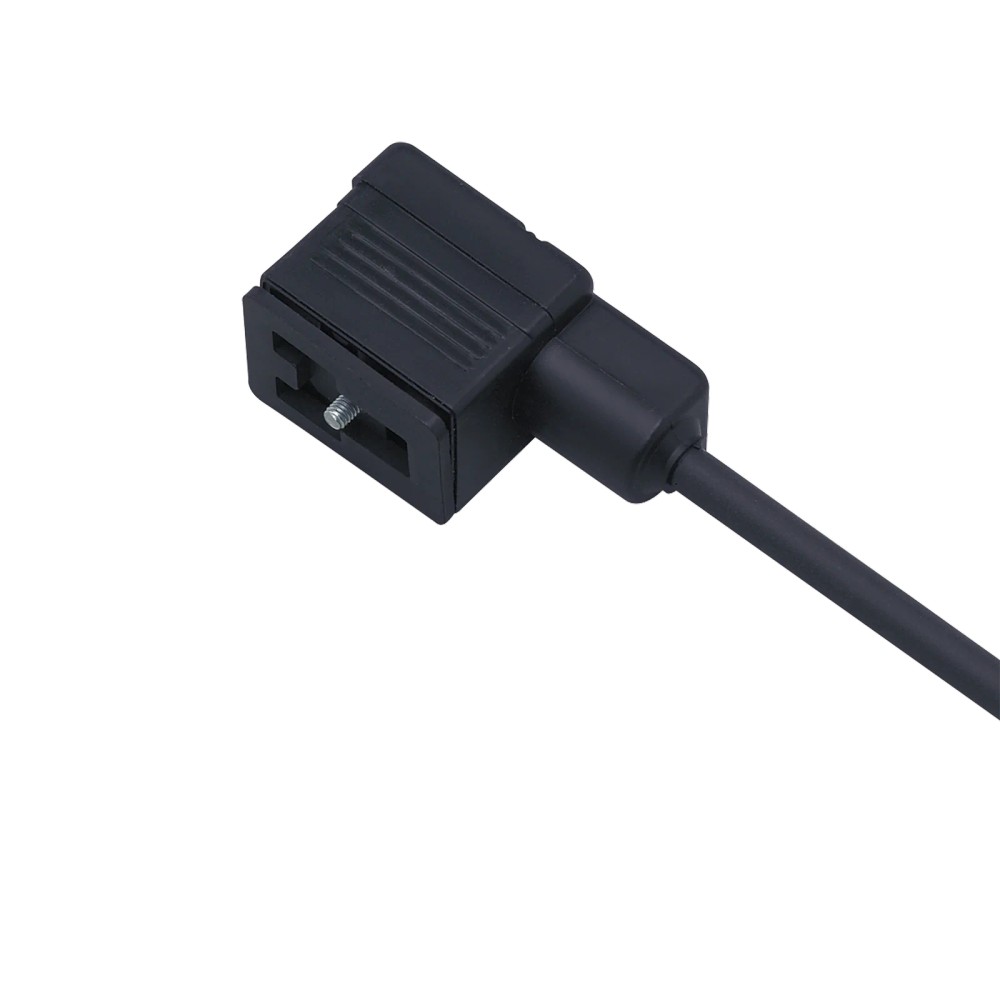

E11652 IFM - Cabo de Ligação com Conector de Válvula IFM Automação Industrial 5m IP67 LED

Imagem meramente ilustrativa

R$ 309,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11652
EAN: 4021179038294
NCM do produto: 85444200

Destaques do Produto Referência E11652...mais

Fechar menu

Saiba mais sobre: "E11652 IFM - Cabo de Ligação com Conector de Válvula IFM Automação Industrial 5m IP67 LED"

Destaques do Produto

Referência

E11652

Conector

Válvula forma B conforme DIN, angular

Comprimento

5 m

Tensão de operação

< 24 V AC/DC

Proteção

IP67

Extremidade livre

Cabo aberto

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação IFM E11652 com Conector de Válvula Forma B, 5 m, IP67 e LED

O IFM E11652 é um cabo de ligação com conector angular de válvula forma B conforme DIN e extremidade do cabo aberta. Destina-se à conexão elétrica de válvulas em aplicações de automação industrial. Tem comprimento de 5 m, grau de proteção IP67 e indicador LED amarelo. A tensão de operação especificada é inferior a 24 V AC/DC.

PRINCIPAIS ESPECIFICAÇÕES

Referência	E11652
Tipo de conector	Válvula forma B conforme DIN, angular
Extremidade do cabo	Aberta
Comprimento do cabo	5 m
Tensão de operação	< 24 V AC/DC
Grau de proteção	IP67
Indicador de estado	1 LED amarelo
Material do cabo	PUR; diâmetro de 6,6 mm
Condutores	3 x 0,5 mm² / AWG 20
Temperatura ambiente	-20...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de válvulas com interface mecânica forma B conforme DIN, quando a tensão aplicada estiver dentro do limite especificado.
Instalações que requerem cabo de 5 m com extremidade aberta para ligação ao circuito de controle.
Aplicações em que sejam relevantes o indicador LED amarelo e a proteção IP67 do conjunto conectado corretamente.

⚠ Considere outro se precisa de:

Não selecionar para válvulas com formato de conector diferente de forma B conforme DIN sem confirmar a compatibilidade mecânica.
Não utilizar em tensão de operação igual ou superior a 24 V AC/DC; a ficha especifica operação inferior a 24 V.
Não presumir proteção IP67 para a extremidade aberta do cabo ou para a instalação completa: a ficha informa o grau de proteção do produto, e a montagem deve manter as condições de vedação previstas.

APLICAÇÕES E USO

Uso indicado pelo catálogo: aplicações industriais e sistemas de automação industrial que utilizem uma válvula com conexão forma B conforme DIN e requisitos elétricos compatíveis com a ficha.
Possibilidade de aplicação: ligação de uma válvula a um circuito por meio da extremidade aberta do cabo, desde que a montagem respeite a identificação dos condutores e os limites elétricos especificados.
Condições ambientais informadas: temperatura ambiente de -20...80 °C e grau de proteção IP67. A ficha não especifica condições adicionais de instalação ou exposição.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM E11652 com Conector de Válvula Forma B, 5 m, IP67 e LED, verifique estes pontos:

Escolha o E11652 quando

A válvula utilizar conexão forma B conforme DIN, angular, e forem necessários cabo de 5 m, extremidade aberta, operação abaixo de 24 V AC/DC e indicador LED amarelo.

Verifique outra configuração quando

A válvula exigir outro formato de conexão, a tensão de operação não atender ao limite indicado ou o comprimento de 5 m e a terminação aberta não forem adequados. Confirme o desenho e a folha de dados da válvula e do cabo antes da montagem.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Marca	ifm	Fabricante indicado na ficha.
Nome do produto	Cabo de ligação com conector de válvula ifm E11652	Identificação do produto.
Referência / SKU	E11652	Código do produto no anúncio.
Part Number	AVDAB031PLS0005H03	Código de peça informado no conjunto de dados do catálogo.
GTIN	4021179038294	Identificador comercial informado na ficha.
Categoria	Tecnologia de conexão / cabos de ligação com conector de válvula	Classificação do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
Peso	255,8 g	Peso informado nos dados do catálogo.
NCM	8544.42.00	Classificação fiscal informada na ficha.

Área de aplicação
Aplicação indicada	Aplicações industriais / automação industrial	Descrição de aplicação registrada no catálogo.
Tipo de produto	Cabo de ligação com conector de válvula	Função indicada na ficha; extremidade do cabo aberta.

Dados elétricos
Tensão de operação	< 24 V AC/DC	Limite de operação informado na ficha.
Configuração dos condutores	3 x 0,5 mm² / AWG 20	Quantidade e seção dos condutores do cabo.
Proteção contra sobretensão	Sim, por VDR	Proteção contra sobretensão indicada na ficha.
Cores dos fios	BN = marrom; BU = azul; GN/YE = verde/amarelo	Identificação de cores informada para os condutores.

Conexões elétricas
Conector	1 x válvula forma B conforme DIN, angular	Tipo e formato de conexão indicados na ficha.
Contatos	3	Número de contatos do soquete informado.
Extremidade do cabo	Aberta	A outra extremidade é destinada à ligação no circuito; a ficha não especifica um conector nessa extremidade.
Comprimento do cabo	5 m	Comprimento informado para o cabo.
Diâmetro do cabo	6,6 mm	Dimensão indicada na descrição da conexão elétrica.

Sinalização
Display / estado de chaveamento	1 LED amarelo	Indicador visual informado na ficha; a ficha não detalha o estado elétrico que acende o LED.

Materiais e características
Material do cabo	PUR	Material do cabo especificado.
Material do invólucro	PP / FKM	Materiais indicados para o corpo do conector; também aparecem como PP e FKM nos dados do produto.
Material da porca de bloqueio	Latão niquelado	Material indicado para o bloqueio do conector.
Sem silicone	Sim	Característica declarada na ficha.
Sem halogênio	Sim	Característica declarada na ficha.

Condições ambientais
Grau de proteção	IP67	Grau de proteção declarado para o produto; a montagem e a vedação devem respeitar as condições aplicáveis.
Temperatura ambiente	-20...80 °C	Faixa de temperatura ambiente indicada na ficha.

Dados mecânicos
Dimensões	28,5 x 24 x 49 mm	Dimensões informadas nos dados do catálogo.
Desenho em escala	https://media.ifm.com/dam/4babdfc2-2497-4827-8d88-657bcea96785/pim,w_0.9;r_pad,w_2000,h_1.01,bc_white/P_MZ_SUV_0507.png	Referência visual dimensional disponibilizada para o produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Cabo de 5 m em PUR, Ø 6,6 mm, com 3 condutores de 0,5 mm² / AWG 20 e extremidade aberta. Conector angular para válvula forma B conforme DIN, com 3 contatos. Tensão de operação: < 24 V AC/DC. Cores dos fios: BN marrom, BU azul, GN/YE verde/amarelo. A ficha informa proteção contra sobretensão por VDR e 1 LED amarelo.

Processo Não se aplica: trata-se de um cabo de ligação elétrica com conector de válvula, não de uma conexão de processo para fluido ou gás.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Válvula com interface mecânica forma B conforme DIN e requisitos elétricos dentro dos limites informados	✓	O tipo de conector indicado é válvula forma B conforme DIN, angular; a operação especificada é inferior a 24 V AC/DC.
Válvula que exige um formato de conector diferente de forma B conforme DIN	✗	A ficha identifica o conector como forma B conforme DIN; não há evidência de compatibilidade mecânica com outros formatos.
Circuito com tensão de operação igual ou superior a 24 V AC/DC	✗	A tensão de operação informada é < 24 V AC/DC.
Ligação que requer protocolo de comunicação industrial	✗	O produto é um cabo de ligação para válvula; a ficha não informa protocolo de comunicação.
Aplicação que utiliza cabo de 5 m com extremidade aberta e ligação por 3 condutores	✓	O comprimento, a terminação aberta e a configuração de 3 x 0,5 mm² estão indicados na ficha.

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM E11652 com Conector de Válvula Forma B, 5 m, IP67 e LED

Confirme na documentação da válvula que a interface mecânica é forma B conforme DIN e compare o desenho antes da instalação.
Desenergize o circuito antes de conectar ou terminar os condutores.
Posicione o conector angular alinhado à interface da válvula; não force o encaixe se houver desalinhamento.
Fixe o conector conforme a montagem prevista para a interface e verifique o assentamento da vedação, sem exceder requisitos não especificados na ficha.
Identifique os condutores pelas cores informadas e faça a ligação da extremidade aberta conforme o esquema elétrico do equipamento e do circuito.
Após a montagem, confira a fixação, a vedação e o funcionamento do LED e da válvula nas condições de operação especificadas.

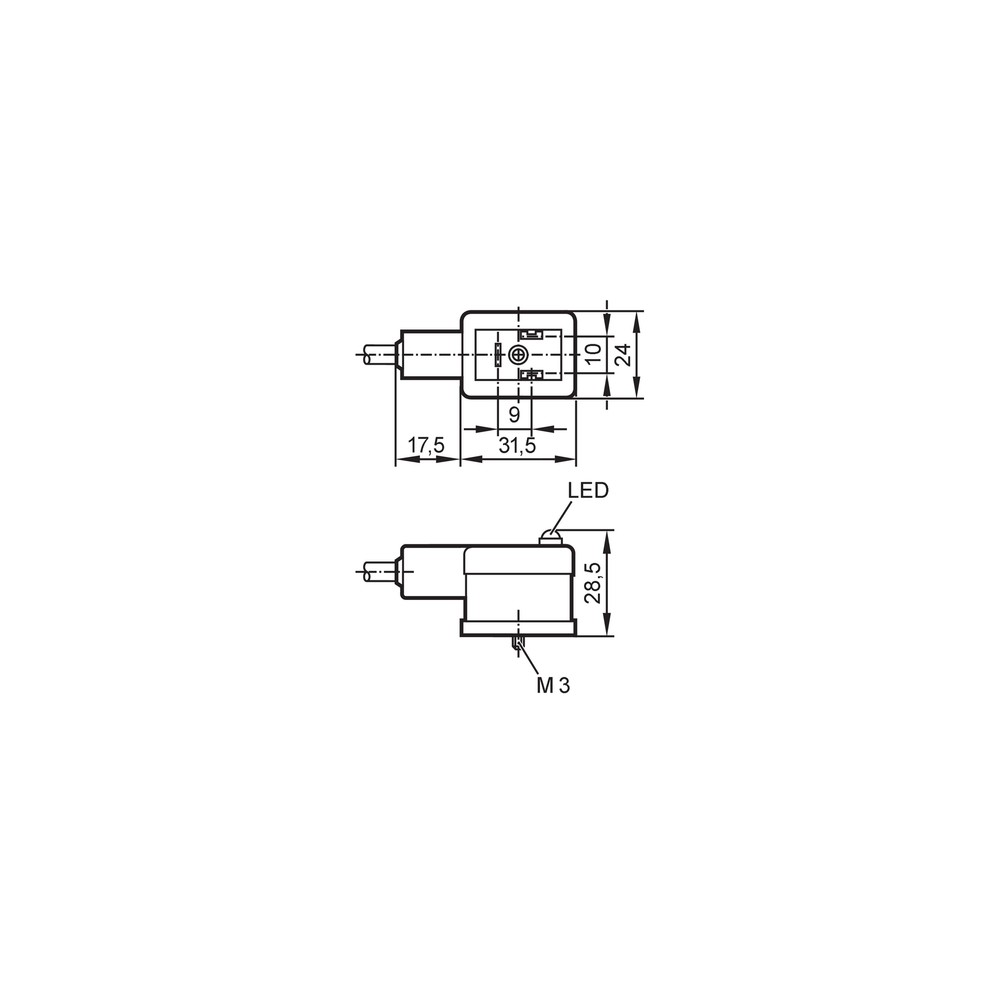

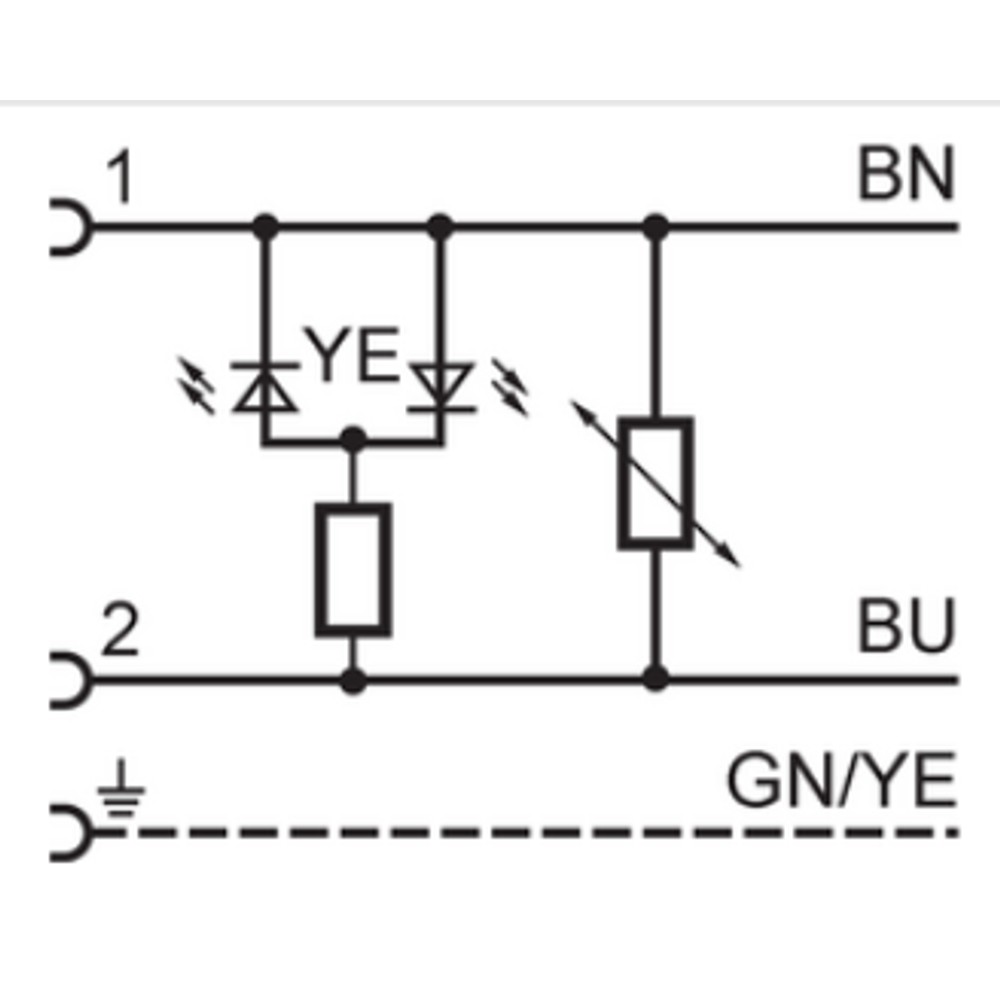

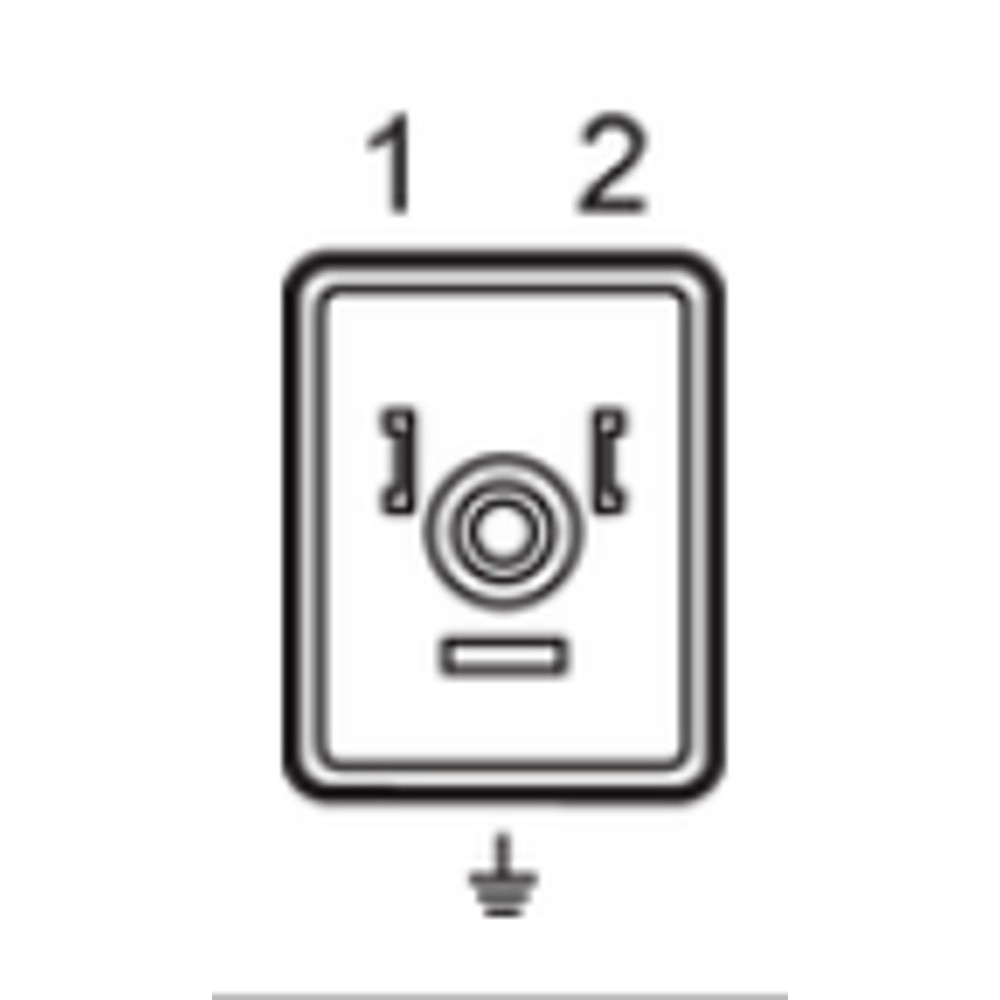

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A válvula não atua após a instalação.	Possível ausência de alimentação, ligação incorreta dos condutores ou incompatibilidade entre a interface da válvula e o conector.	Com o circuito desenergizado, confira a correspondência das ligações com o esquema do equipamento e confirme que a válvula utiliza conexão forma B conforme DIN; depois, verifique a alimentação dentro do limite especificado.
O LED amarelo não acende.	Possível falta de alimentação, conexão elétrica incorreta ou condição de acionamento não atendida; a ficha não detalha a lógica de sinalização do LED.	Verifique a alimentação, as conexões e o estado do circuito; consulte a folha de dados para identificar a condição de indicação do LED.
Há umidade ou sinais de entrada de contaminantes no conector montado.	Possível vedação inadequada, conector desalinhado ou instalação que não preserva as condições necessárias ao grau de proteção.	Inspecione o alinhamento, o assentamento e a condição da vedação, além da montagem da interface; confirme os requisitos aplicáveis no datasheet.
A ligação aquece, falha ou apresenta interrupções.	Possível tensão fora do limite indicado, terminação inadequada ou conexão elétrica instável.	Desenergize o circuito e verifique a tensão de operação, o estado das terminações e a fixação dos condutores antes de substituir o cabo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E11652 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E11652 e para quem ele serve?

É um cabo de ligação com conector angular de válvula forma B conforme DIN e extremidade aberta. Serve para aplicações industriais que utilizem essa interface e atendam às especificações elétricas do produto.

O que acompanha o produto?

A ficha informa uma unidade por embalagem. Não há acessórios listados como inclusos.

O E11652 funciona com qualquer conector de válvula?

Não é possível afirmar compatibilidade universal: a ficha especifica conector forma B conforme DIN, angular. Para outro formato, confirme a compatibilidade mecânica na documentação da válvula.

Posso usar este cabo em uma aplicação com tensão de 24 V ou superior?

A ficha especifica tensão de operação inferior a 24 V AC/DC. Não selecione o produto para uma aplicação que exija tensão igual ou superior a esse limite.

O conector serve em válvula com formato diferente de forma B?

A ficha não confirma compatibilidade com outros formatos de conector. Compare a interface e o desenho da válvula com a documentação do E11652 antes da compra.

O cabo pode ser usado em uma ligação que exige protocolo de comunicação?

A ficha descreve um cabo de ligação para válvula e não informa protocolo de comunicação. Confirme os requisitos do sistema; não trate o produto como cabo de rede ou de comunicação industrial sem documentação que comprove essa função.

A válvula não atua depois que conectei o cabo; o que verifico antes de trocar?

Verifique primeiro a alimentação, as terminações na extremidade aberta e a compatibilidade da interface da válvula com forma B conforme DIN. Confira também se a tensão está dentro do limite especificado.

O LED amarelo está apagado; isso significa que o cabo está defeituoso?

Não necessariamente: a ficha identifica um LED amarelo, mas não detalha a lógica de acionamento. Verifique a alimentação e o circuito e consulte o datasheet para interpretar o estado do indicador.

Como devo instalar a extremidade aberta do cabo?

Faça a ligação com o circuito desenergizado e identifique os condutores pelas cores informadas na ficha. Siga o esquema elétrico do equipamento e confirme o assentamento do conector na válvula sem forçar o encaixe.

O cabo tem 5 m; posso encurtá-lo ou modificar a terminação?

A ficha descreve um cabo de 5 m com extremidade aberta, mas não informa instruções de modificação ou encurtamento. Consulte o datasheet e os requisitos da instalação antes de alterar o conjunto.

GLOSSÁRIO TÉCNICO

Forma B conforme DIN

Formato de conexão mecânica do conector de válvula indicado para o E11652. (Ref.: tipo de conector: válvula forma B conforme DIN, angular.)

IP67

Grau de proteção informado para o produto; não deve ser interpretado como garantia de proteção da instalação se a montagem não preservar a vedação. (Ref.: grau de proteção IP67.)

VDR

Componente de proteção contra sobretensão indicado na ficha do produto. (Ref.: proteção contra sobretensão por VDR.)

PUR

Material especificado para o revestimento do cabo. (Ref.: material do cabo PUR.)

AWG 20

Identificação de bitola dos condutores indicada junto à seção métrica. (Ref.: 3 x 0,5 mm² / AWG 20.)
