Cabo de Válvula IFM E11651 5m - Automação Industrial

Pré-visualizar: E11651 IFM - Cabo de Ligação Conector Válvula Automação Industrial 5m PUR IP67 LED

E11651 IFM - Cabo de Ligação Conector Válvula Automação Industrial 5m PUR IP67 LED

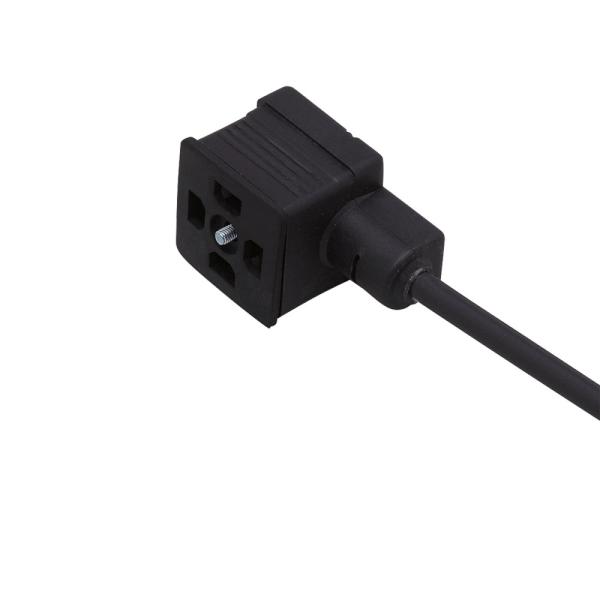

Imagem meramente ilustrativa

R$ 309,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11651
EAN: 4021179038287
NCM do produto: 85444200

Destaques do Produto Conector Válvula tipo...mais

Fechar menu

Saiba mais sobre: "E11651 IFM - Cabo de Ligação Conector Válvula Automação Industrial 5m PUR IP67 LED"

Destaques do Produto

Conector

Válvula tipo A DIN angular (EN 175301-803)

Comprimento

5 m

Tensão

< 24 V AC

Corrente máxima

5 A

Proteção

IP 67

Material do cabo

PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

A gestão logística é realizada pela IFM; consulte o canal de venda para informações aplicáveis ao pedido.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação ifm E11651 com conector de válvula tipo A DIN angular, 5 m, PUR, IP 67 e LED amarelo

O ifm E11651 é um cabo de ligação com conector de válvula para aplicações industriais e de automação. Possui conector angular tipo A conforme EN 175301-803, cabo PUR de 5 m e grau de proteção IP 67. Sua tensão de operação especificada é inferior a 24 V AC; o conjunto também conta com LED amarelo e proteção contra sobretensão por VDR.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	E11651
Tipo de conexão	Conector de válvula tipo A DIN angular, EN 175301-803
Comprimento do cabo	5 m
Tensão de operação	< 24 V AC
Corrente máxima	5 A
Cabo	PUR, Ø 6,6 mm, 3 x 0,5 mm² / AWG 20
Proteção	IP 67
Indicador	1 LED amarelo
Temperatura de operação	-20...80 °C
Materiais do invólucro	PP e FKM

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de válvulas com interface tipo A DIN conforme EN 175301-803, quando a tensão da aplicação for inferior a 24 V AC e a corrente não exceder 5 A.
Instalações industriais que requerem cabo de 5 m, proteção IP 67 e operação dentro da faixa de -20...80 °C.
Aplicações que exigem componente sem silicone.

⚠ Considere outro se precisa de:

Aplicações com tensão de operação igual ou superior a 24 V AC, pois excedem o limite informado para o produto.
Aplicações cuja corrente ultrapasse 5 A.
Conexões de válvula que não correspondam mecanicamente ao padrão tipo A DIN (EN 175301-803); confirme o padrão do dispositivo antes da instalação.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: conexão elétrica de válvulas em ambientes industriais e de automação industrial. Verifique a correspondência do conector tipo A DIN e os limites elétricos antes da utilização.
Possibilidade de uso em instalações sujeitas a poeira ou umidade pode ser considerada somente quando a montagem cumprir as condições necessárias para manter o grau IP 67; a ficha não detalha condições específicas de imersão ou montagem.
A operação deve permanecer dentro da faixa de temperatura informada de -20...80 °C e respeitar a tensão inferior a 24 V AC e a corrente máxima de 5 A.

COMO ESCOLHER

Antes de comprar o Cabo de ligação ifm E11651 com conector de válvula tipo A DIN angular, 5 m, PUR, IP 67 e LED amarelo, verifique estes pontos:

Escolha o E11651 quando

A válvula possuir conexão tipo A DIN angular conforme EN 175301-803, a aplicação estiver abaixo de 24 V AC e dentro do limite de corrente de 5 A. Confirme também o comprimento necessário de 5 m e os requisitos ambientais.

Procure outra especificação quando

A aplicação exigir tensão igual ou superior a 24 V AC, corrente acima de 5 A, outro padrão mecânico de conector ou comprimento diferente de 5 m. A ficha disponível não informa equivalência com outros modelos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm	Marca indicada nos dados do produto.
Modelo	E11651	Código do produto e part number do anúncio.
Tipo de produto	Cabo de ligação com conector de válvula	Componente de tecnologia de conexão para aplicações industriais e automação industrial.
Aplicação informada	Aplicações industriais / automação industrial	Descrição de aplicação disponível na ficha.
GTIN	4021179038287	Identificador comercial informado para o produto.
Quantidade por embalagem	1 peça	Quantidade indicada nos dados do produto.
NCM	8544.42.00	Classificação fiscal informada na ficha.

Conexão elétrica
Tipo de conector	Válvula tipo A DIN (EN 175301-803), angular	Padrão e formato do conector especificados para conexão com a válvula.
Número de contatos	4	Quantidade de contatos informada para o soquete.
Tensão de operação	< 24 V AC	Limite de tensão conforme os dados básicos prioritários do anúncio.
Corrente máxima	5 A	Capacidade de corrente máxima informada na ficha.
Proteção contra sobretensão	Sim, por VDR	A ficha informa proteção contra sobretensão por VDR; não substitui a verificação das condições do circuito.
Indicador LED	1 LED amarelo	Indicação visual especificada para o conector.

Cabo
Comprimento	5 m	Comprimento informado para o cabo fornecido.
Material	PUR	Material do cabo especificado na ficha.
Diâmetro externo	6,6 mm	Dimensão indicada na especificação do cabo.
Seção e quantidade de condutores	3 x 0,5 mm² / AWG 20	Configuração de condutores informada na ficha.
Sem silicone	Sim	Característica explicitamente indicada nos dados do produto.

Proteção e condições ambientais
Grau de proteção	IP 67	Grau de proteção informado para o produto; observe as condições de montagem e vedação descritas pelo fabricante.
Faixa de temperatura	-20...80 °C	Faixa de temperatura informada para operação.

Dados mecânicos e materiais
Materiais do invólucro	PP, FKM	Materiais indicados nos dados básicos do anúncio.
Dimensões	28,5 x 29,5 x 47 mm	Dimensões gerais informadas na ficha.
Peso	256,3 g	Peso informado nos dados do produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Cabo de 5 m, PUR, Ø 6,6 mm, 3 x 0,5 mm² / AWG 20; conector de válvula tipo A DIN angular conforme EN 175301-803, com 4 contatos. Tensão de operação especificada: < 24 V AC; corrente máxima: 5 A. Possui LED amarelo e proteção contra sobretensão por VDR. Verifique a pinagem e o esquema elétrico do dispositivo conectado no datasheet antes de energizar.

Processo Conexão elétrica para válvula tipo A DIN angular conforme EN 175301-803. Não é uma conexão de processo para fluido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Válvula com interface tipo A DIN conforme EN 175301-803, tensão inferior a 24 V AC e corrente de até 5 A	✓	O padrão de conector, o limite de tensão e a corrente máxima correspondem aos dados informados para o cabo.
Válvula com conector de padrão mecânico diferente	✗	A ficha identifica o conector como tipo A DIN angular; não informa adaptadores ou compatibilidade com outros padrões.
Circuito com tensão igual ou superior a 24 V AC	✗	A tensão de operação indicada é inferior a 24 V AC.
Instalação que excede 5 A	✗	A corrente máxima informada é 5 A.
Aplicação que requer cabo de comprimento diferente de 5 m	✗	O comprimento fornecido para este modelo é 5 m; a ficha não informa ajuste ou extensão.

INSTALAÇÃO

Como instalar o Cabo de ligação ifm E11651 com conector de válvula tipo A DIN angular, 5 m, PUR, IP 67 e LED amarelo

Desenergize o circuito antes de instalar ou remover o conector.
Confirme que a interface da válvula é tipo A DIN conforme EN 175301-803 e que o formato angular é adequado à montagem.
Verifique no datasheet a atribuição dos contatos e a correspondência com os terminais do dispositivo; não deduza a pinagem apenas pela quantidade de contatos.
Confira se a tensão do circuito é inferior a 24 V AC e se a corrente não excede 5 A.
Conecte o cabo sem forçar o conector e confira o assentamento e a vedação de acordo com as instruções do fabricante.
Após a montagem, inspecione a conexão e energize somente quando a instalação estiver concluída e os limites elétricos tiverem sido confirmados.

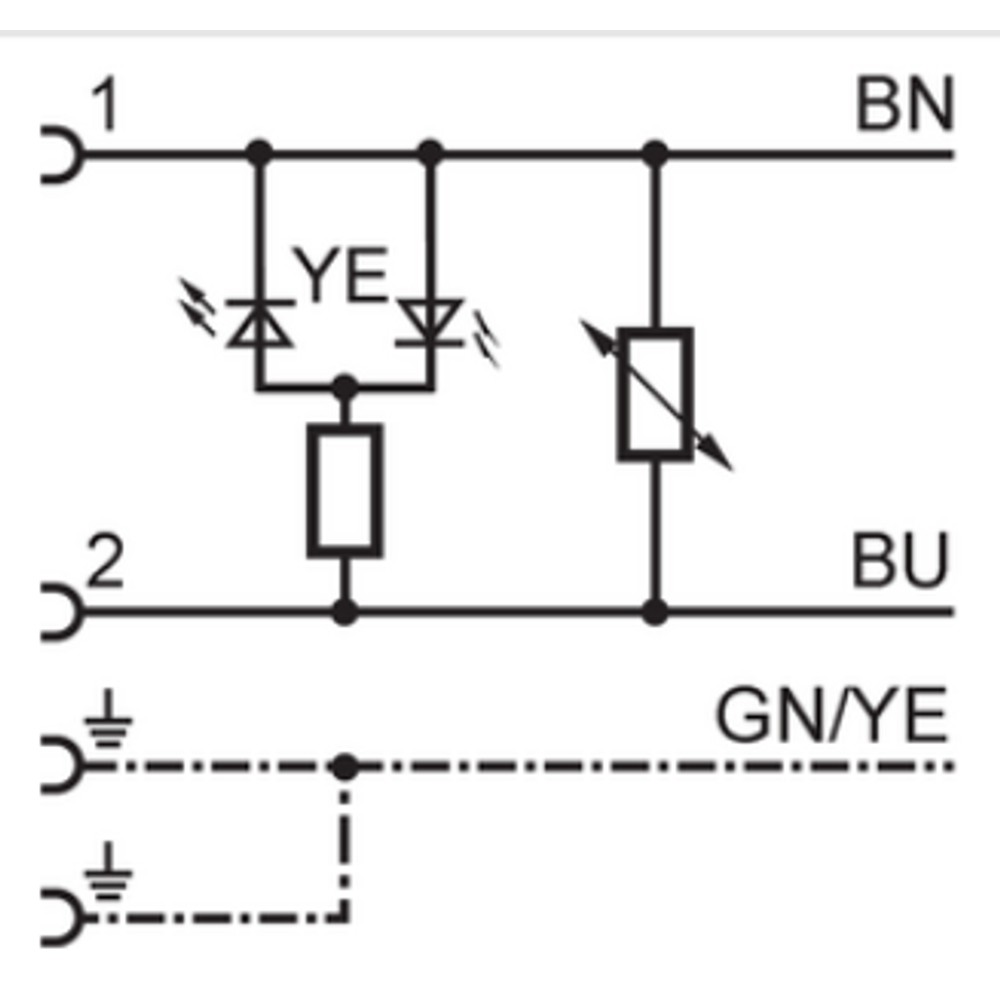

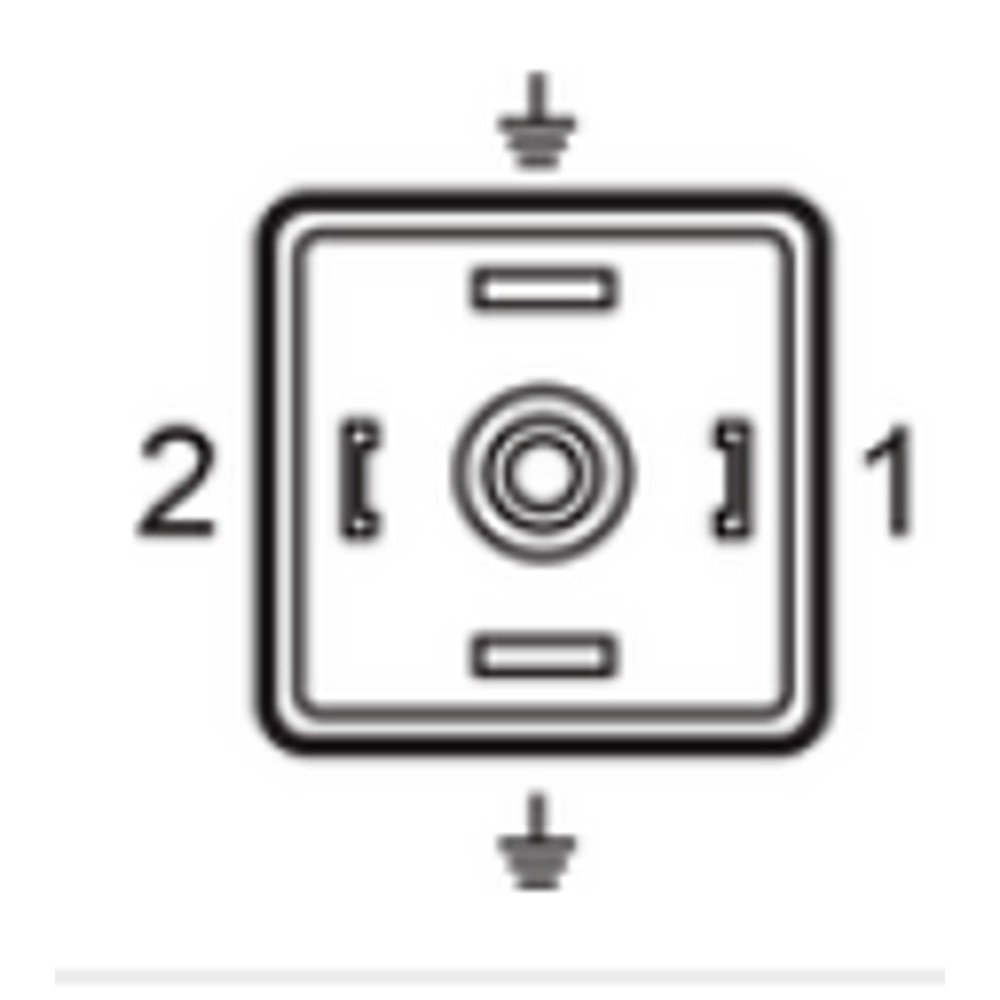

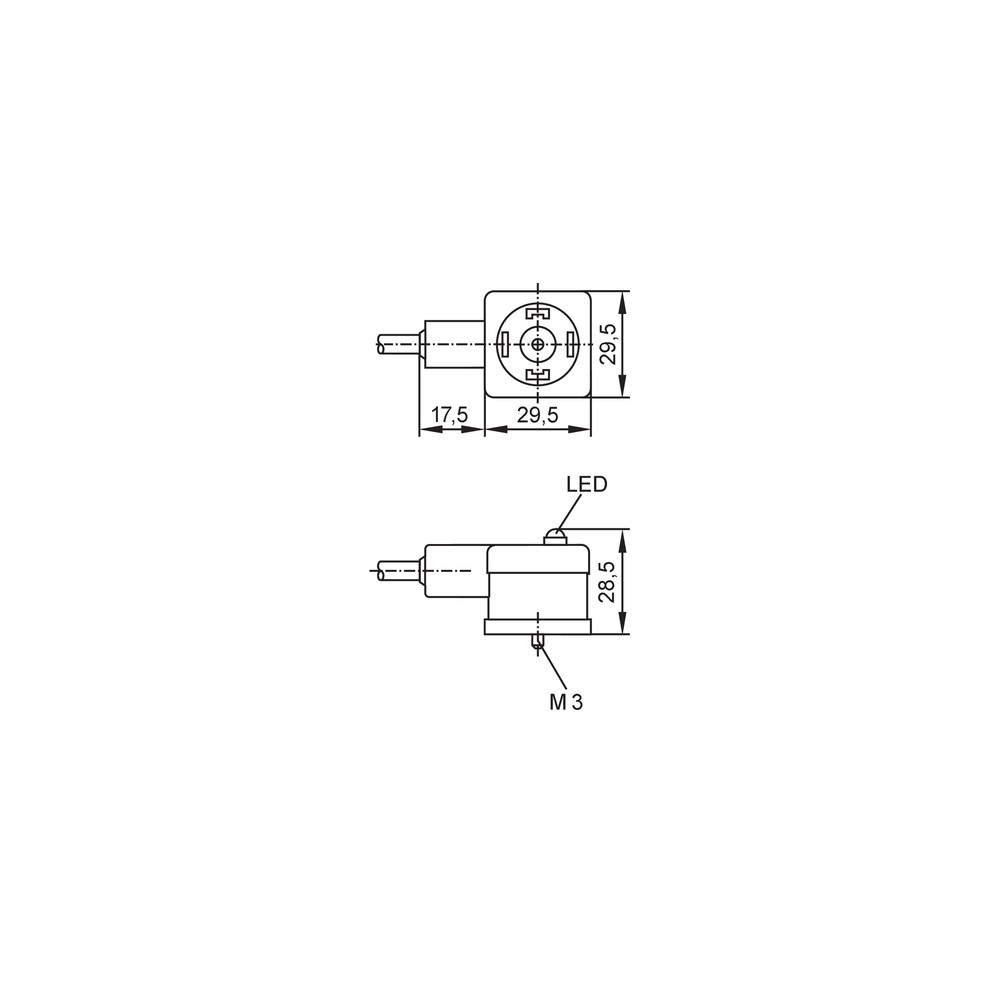

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A válvula não responde após a conexão.	Pode haver incompatibilidade de padrão do conector, conexão elétrica incorreta ou ausência de alimentação dentro das condições especificadas.	Desenergize o circuito, confirme o tipo A DIN da válvula e confira a alimentação e a atribuição dos contatos no datasheet.
O LED amarelo não acende.	Pode haver ausência de alimentação ou ligação elétrica diferente da esperada para o dispositivo conectado.	Verifique a tensão aplicada e a conexão dos contatos conforme a documentação do fabricante; não exceda o limite de tensão informado.
A conexão apresenta aquecimento ou interrupção durante a operação.	Uma corrente acima do limite informado ou uma conexão elétrica deficiente pode causar funcionamento irregular.	Meça a corrente do circuito e confirme que não excede 5 A; com o circuito desenergizado, inspecione o encaixe e os contatos.
Há entrada de umidade ou perda de vedação na conexão montada.	O assentamento ou a condição de montagem pode não estar mantendo a proteção prevista.	Inspecione o encaixe e a vedação e compare a montagem com as instruções do fabricante; o grau IP 67 depende das condições de instalação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E11651 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm E11651 e para que serve?

É um cabo de ligação com conector de válvula para aplicações industriais e de automação. O modelo possui conector angular tipo A DIN conforme EN 175301-803.

Com quais válvulas esse cabo é compatível?

A interface especificada é tipo A DIN conforme EN 175301-803. Confirme que a válvula possui esse padrão e consulte o datasheet para verificar a ligação elétrica.

O que vem junto com o produto?

A ficha informa uma peça por embalagem: o cabo de ligação com conector de válvula. Não há acessórios adicionais listados.

Posso usar este cabo em uma aplicação de 24 V AC ou em corrente contínua?

Os dados básicos prioritários especificam tensão inferior a 24 V AC. A ficha não confirma operação em corrente contínua, portanto consulte o datasheet ou o fabricante antes de aplicar DC.

Ele serve para uma válvula com outro padrão de conector ou para uma conexão de processo?

O produto é especificado para conector elétrico tipo A DIN angular e não é uma conexão de processo para fluido. A ficha não declara compatibilidade com outros padrões mecânicos.

A válvula não aciona depois da instalação; o que devo verificar antes de trocar o cabo?

Confira primeiro se o conector da válvula corresponde ao padrão tipo A DIN e se a alimentação e a atribuição dos contatos estão corretas. Consulte o datasheet antes de alterar a ligação.

O LED amarelo não acende; isso significa que o cabo está danificado?

Não necessariamente; a ficha não define o LED como diagnóstico de falha. Verifique a alimentação e a conexão dos contatos conforme o datasheet antes de concluir que o cabo precisa ser substituído.

É melhor comprar este cabo ou montar a conexão com peças avulsas?

O E11651 é fornecido como cabo de ligação com conector, com comprimento especificado de 5 m. A ficha não detalha peças avulsas ou kits alternativos, então compare a configuração necessária com as especificações do componente completo.

Como devo instalar o E11651 sem comprometer a conexão?

Desenergize o circuito, confirme o padrão da válvula e consulte a documentação para a atribuição dos contatos. Verifique também o assentamento da conexão e respeite os limites elétricos informados.

Quais condições de temperatura e proteção devo considerar na instalação?

A faixa de temperatura informada é de -20...80 °C e o grau de proteção é IP 67. A manutenção da proteção depende das condições de montagem e vedação indicadas pelo fabricante.

GLOSSÁRIO TÉCNICO

IP 67

Grau de proteção declarado para o produto; a proteção efetiva depende da montagem e das condições de vedação. (Ref.: grau de proteção IP 67)

PUR

Material especificado para a cobertura do cabo. (Ref.: material do cabo PUR)

EN 175301-803

Norma indicada para a conexão elétrica de válvula tipo A. (Ref.: conector tipo A DIN)

VDR

Componente de proteção contra sobretensão indicado na ficha do produto. (Ref.: proteção contra sobretensão por VDR)

AWG 20

Designação de bitola indicada para os condutores do cabo. (Ref.: 3 x 0,5 mm² / AWG 20)
