Conector Plugável IFM M12 E11624

Pré-visualizar: E11624 IFM - Conector Plugável IFM M12 Automação Industrial 4 Polos IP68

E11624 IFM - Conector Plugável IFM M12 Automação Industrial 4 Polos IP68

Imagem meramente ilustrativa

R$ 227,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11624
EAN: 4021179038010
NCM do produto: 85369090

Destaques do Produto Conexão M12 reto,...mais

Fechar menu

Saiba mais sobre: "E11624 IFM - Conector Plugável IFM M12 Automação Industrial 4 Polos IP68"

Destaques do Produto

Conexão

M12 reto, codificação A

Número de contatos

4 polos

Proteção

IP68

Tensão de operação

< 250 V AC

Capacidade de carga total

4 A (...40 °C)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

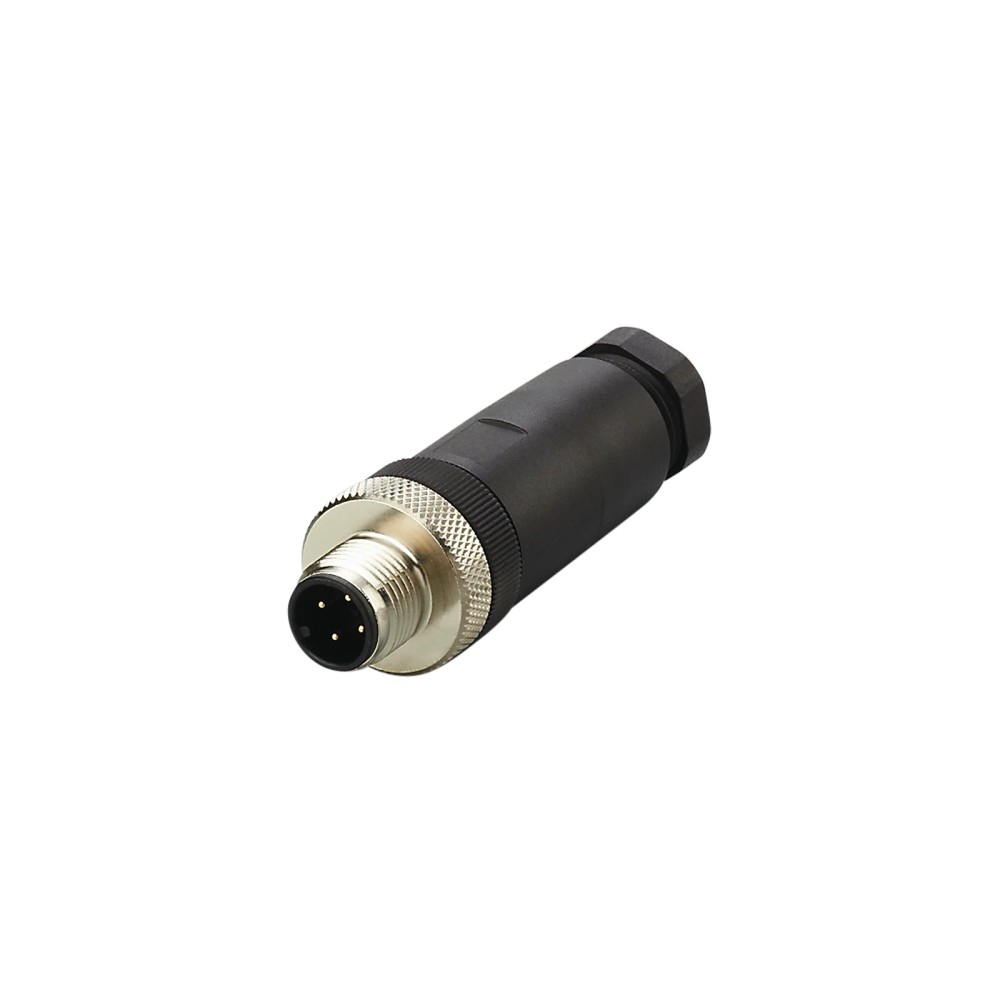

Sobre o Conector plugável IFM E11624, M12 reto, 4 polos, IP68

O IFM E11624 é um conector plugável M12 reto de 4 polos para conexões em aplicações industriais e de automação. Possui codificação A, contatos dourados e grau de proteção IP68. A tensão de operação informada na ficha do anúncio é inferior a 250 V AC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	E11624
Tipo	Conector plugável
Conexão	1 x M12, reto, codificação A
Contatos	4, banhados a ouro
Grau de proteção	IP68
Tensão de operação	< 250 V AC
Capacidade de carga total	4 A (...40 °C)
Conexão elétrica	Terminais parafusados; seção informada até 0,75 mm²
Temperatura ambiente	-25...100 °C
Dimensões e peso	20 x 20 x 52 mm; 25,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que exijam um conector M12 reto, codificação A, com 4 contatos.
Aplicações compatíveis com tensão inferior a 250 V AC e capacidade de carga total de 4 A (...40 °C).
Instalações que requeiram grau de proteção IP68, respeitadas as condições de montagem e uso especificadas pelo fabricante.

⚠ Considere outro se precisa de:

Não selecionar sem confirmar que o equipamento correspondente utiliza conexão M12 com codificação A e 4 contatos.
Não usar fora dos limites de tensão, corrente e temperatura indicados na ficha técnica.

APLICAÇÕES E USO

Aplicação indicada na ficha: conexões em aplicações industriais e de automação industrial.
Possibilidade de uso em uma instalação que corresponda à conexão M12 reta, codificação A, 4 contatos, desde que os limites de tensão, capacidade de carga e temperatura sejam respeitados; validar a compatibilidade com o equipamento no datasheet correspondente.
A ficha informa IP68, mas não detalha neste contexto as condições de montagem ou exposição. Consulte o datasheet para confirmar os requisitos ambientais específicos.

COMO ESCOLHER

Antes de comprar o Conector plugável IFM E11624, M12 reto, 4 polos, IP68, verifique estes pontos:

Escolha o E11624

Quando a conexão requerida for M12 reta, codificação A, com 4 contatos, e os limites elétricos e ambientais da aplicação estiverem dentro dos dados informados.

Verifique outra configuração

Se o equipamento exigir outro número de contatos, outra codificação ou geometria de conexão, confirme o modelo compatível no datasheet do equipamento antes da compra.

Confirme a montagem do cabo

O produto utiliza terminais parafusados e a ficha informa revestimento de cabo Ø 6...8 mm e seção de condutor até 0,75 mm². Verifique esses requisitos na instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca indicada nos dados do anúncio.
Modelo / SKU / Part Number do anúncio	E11624	Identificação principal do produto no anúncio.
GTIN	4021179038010	Código global de identificação informado.
Aplicação	Aplicações industriais / automação industrial	Aplicação indicada na ficha do produto.
Tipo de produto	Plugável	Descrição do tipo de componente.

Conexão e construção
Conexão do conector	1 x M12, reto; codificação A; 4 contatos dourados	Configuração mecânica e número de contatos informados.
Conexão elétrica	Terminais parafusados; seção de condutor até 0,75 mm²	Dados de terminação informados; confirmar dimensões do condutor no datasheet.
Revestimento do cabo	Ø 6...8 mm	Faixa de diâmetro informada para o revestimento do cabo.
Corpo / material do invólucro	PA	Material informado para o corpo e o invólucro.
Material da porca / bloqueio	Latão niquelado	Material informado para a porca e o bloqueio.
Contatos	Banhados a ouro	Característica indicada na ficha do produto.
Sem silicone	Sim	Característica especial declarada.

Dados elétricos
Tensão de operação	< 250 V AC	Limite informado nos dados prioritários do anúncio.
Capacidade de carga total	4 A (...40 °C)	Valor informado com condição de temperatura até 40 °C.

Condições ambientais e proteção
Grau de proteção	IP68	Classificação informada; verificar no datasheet as condições de ensaio e montagem aplicáveis.
Temperatura ambiente	-25...100 °C	Faixa de temperatura ambiente informada.

Dados mecânicos e logísticos
Dimensões	20 x 20 x 52 mm	Dimensões informadas na ficha.
Peso	25,5 g	Peso informado para o produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8536.90.90	Classificação fiscal informada no cadastro.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Terminais parafusados; seção de condutor informada até 0,75 mm². A ficha do anúncio especifica tensão de operação inferior a 250 V AC e capacidade de carga total de 4 A (...40 °C).

Processo 1 x M12 reto, codificação A, 4 contatos. A compatibilidade mecânica depende da correspondência com a conexão do equipamento; confirmar no respectivo datasheet.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conexão M12, codificação A e 4 contatos	✓	Corresponde à configuração de conexão indicada para o E11624; confirmar também os requisitos elétricos do circuito.
Aplicação com tensão inferior a 250 V AC e carga total de até 4 A (...40 °C)	✓	Está dentro dos limites informados na ficha do anúncio.
Equipamento com outra codificação M12 ou número diferente de contatos	✗	A configuração mecânica indicada é M12 codificação A, 4 contatos; não há evidência de compatibilidade com outras configurações.
Aplicação que ultrapasse os limites elétricos ou a faixa de temperatura informados	✗	A ficha não indica operação acima desses limites.

INSTALAÇÃO

Como instalar o Conector plugável IFM E11624, M12 reto, 4 polos, IP68

Confirme no equipamento a conexão M12, a codificação A e a configuração de 4 contatos.
Desenergize o circuito antes de realizar a conexão.
Verifique que a tensão, a carga e a temperatura previstas estejam dentro dos limites informados para o conector.
Prepare o cabo compatível com a faixa de revestimento Ø 6...8 mm e a seção de condutor indicada; consulte o datasheet para detalhes de preparação.
Conecte os condutores aos terminais parafusados conforme a identificação do fabricante, sem presumir pinagem não apresentada nesta ficha.
Acople e fixe o conector conforme as instruções do fabricante e verifique a montagem antes de energizar.

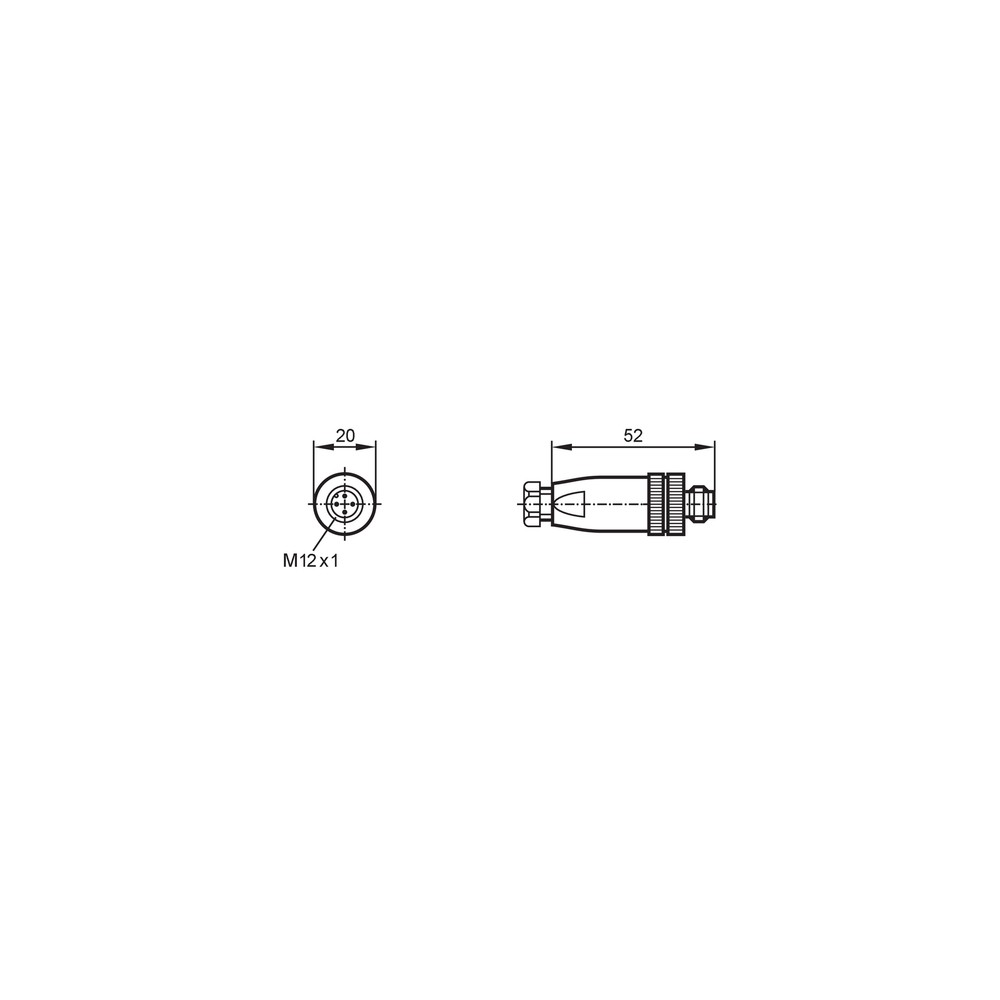

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O conector não acopla ao equipamento.	Possível divergência entre codificação, número de contatos ou geometria da conexão.	Compare a identificação da conexão do equipamento com M12 reto, codificação A e 4 contatos, conforme datasheet.
A conexão elétrica fica intermitente ou não conduz.	Possível terminação inadequada nos terminais parafusados ou condutor fora das especificações de conexão.	Com o circuito desenergizado, confira a terminação, a seção do condutor e o aperto conforme o datasheet.
O conjunto apresenta aquecimento durante a operação.	A carga pode exceder a capacidade informada ou a condição de temperatura pode estar fora do limite aplicável.	Verifique a corrente total e a temperatura ambiente; compare com 4 A (...40 °C) e a faixa de -25...100 °C.
Há entrada de umidade no conjunto conectado.	Possível acoplamento incompleto, vedação inadequada ou uso fora das condições de montagem especificadas.	Inspecione o acoplamento e consulte o datasheet para confirmar as condições de instalação associadas ao grau IP68.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E11624 (Datasheet) Desenho em escala IFM E11624 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E11624 e para que serve?

É um conector plugável M12 reto de 4 polos destinado a conexões em aplicações industriais e de automação. A ficha informa codificação A e grau de proteção IP68.

Com quais conexões ele é compatível?

A conexão especificada é M12 reta, codificação A, com 4 contatos. Confirme também a compatibilidade elétrica e a pinagem no datasheet do equipamento conectado.

O que acompanha o produto?

A ficha informa uma peça por embalagem. Não há acessórios adicionais listados.

Ele serve para uma conexão M12 com outra codificação ou outro número de polos?

A ficha identifica este modelo como M12 codificação A, com 4 contatos. Não há informação que confirme compatibilidade com outras codificações ou quantidades de contatos.

Posso usar este conector em uma aplicação acima dos limites elétricos informados?

A ficha não indica uso acima de tensão inferior a 250 V AC e capacidade de carga total de 4 A (...40 °C). Para outra condição, selecione um componente cujos dados técnicos cubram a aplicação.

O conector não acopla; o que devo verificar antes de substituí-lo?

Confira se o equipamento utiliza M12 reto, codificação A e 4 contatos. Se a configuração coincidir, consulte os desenhos e datasheets de ambos os componentes para verificar a montagem.

A conexão está intermitente; é necessário trocar o conector?

Não necessariamente. Com o circuito desenergizado, verifique primeiro a terminação nos terminais parafusados e se o condutor corresponde às especificações; consulte o datasheet para os detalhes de montagem.

Devo comprar este modelo ou um conector com outra configuração?

Escolha o E11624 quando a conexão requerida for M12 reta, codificação A, com 4 contatos e os limites elétricos forem atendidos. Para outra codificação ou quantidade de contatos, procure a configuração especificada pelo equipamento.

Quais cuidados são necessários na instalação?

Desenergize o circuito, confirme a configuração de conexão e respeite os limites técnicos. A ficha informa terminais parafusados, cabo com revestimento de Ø 6...8 mm e seção de condutor até 0,75 mm².

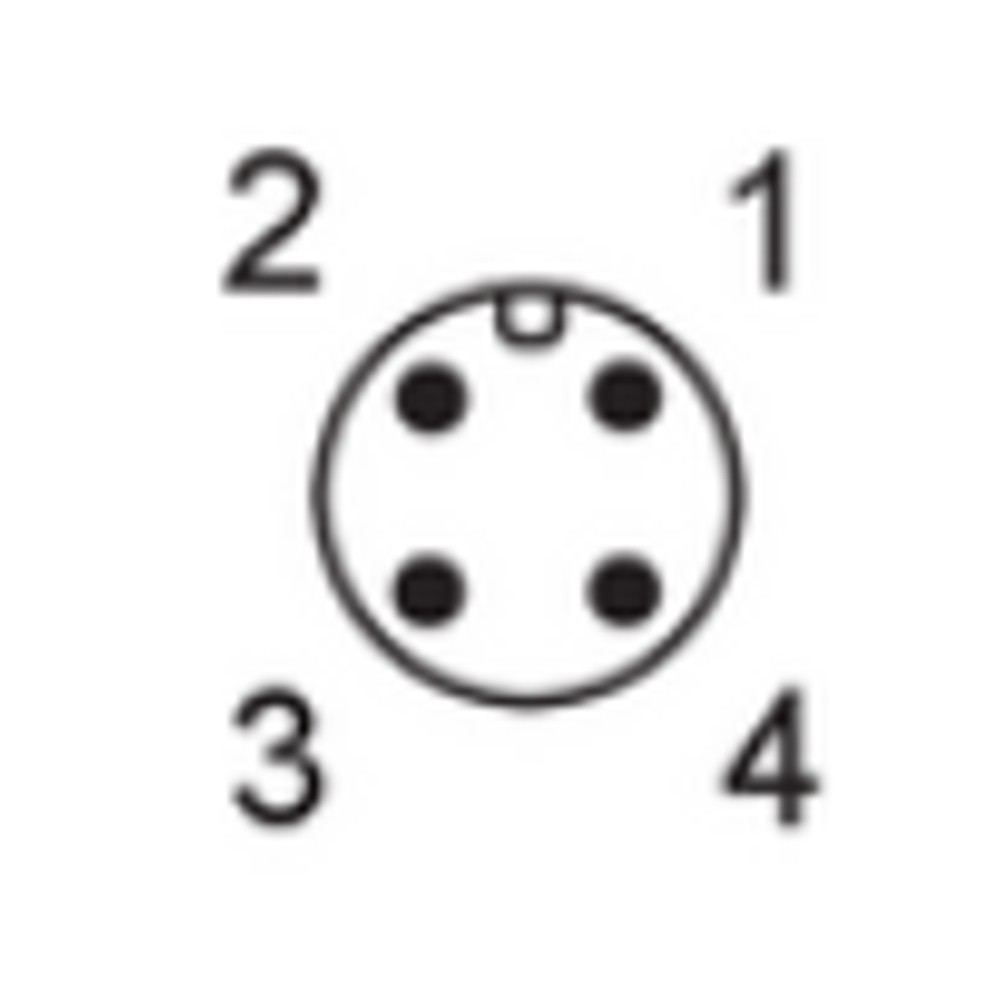

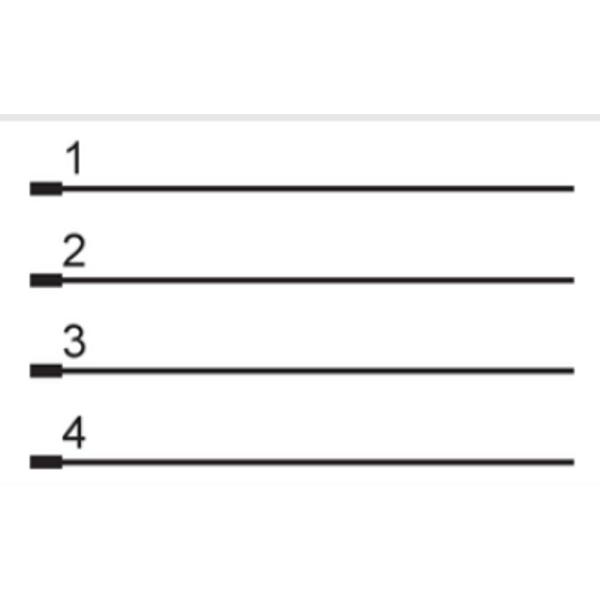

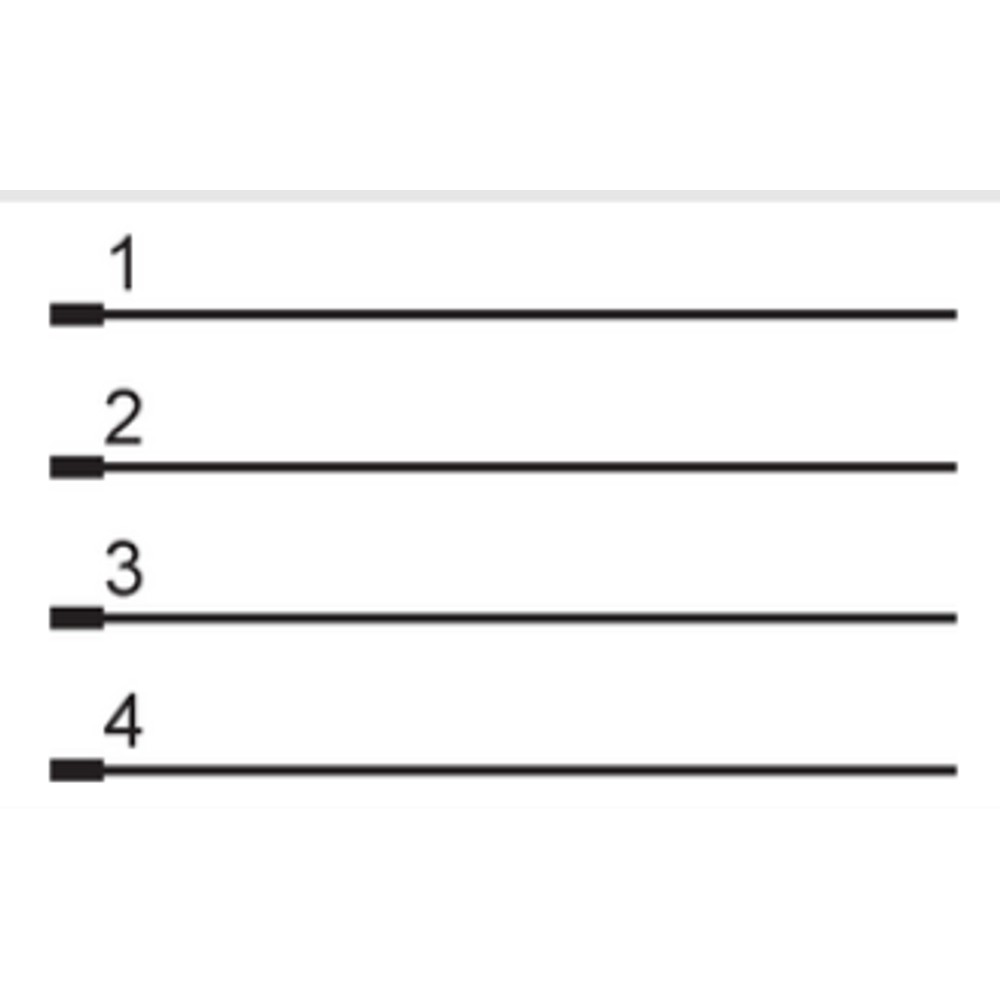

Como confirmar a pinagem dos quatro contatos?

A pinagem não está detalhada nos dados fornecidos. Consulte o datasheet do E11624 e a documentação do equipamento antes de ligar os condutores.
