Cabo de Ligação M12 IFM E11591

Pré-visualizar: E11591 IFM - Cabo de Ligação ifm M12 Aplicações Móveis CAN 0,3m Blindado PUR IP68

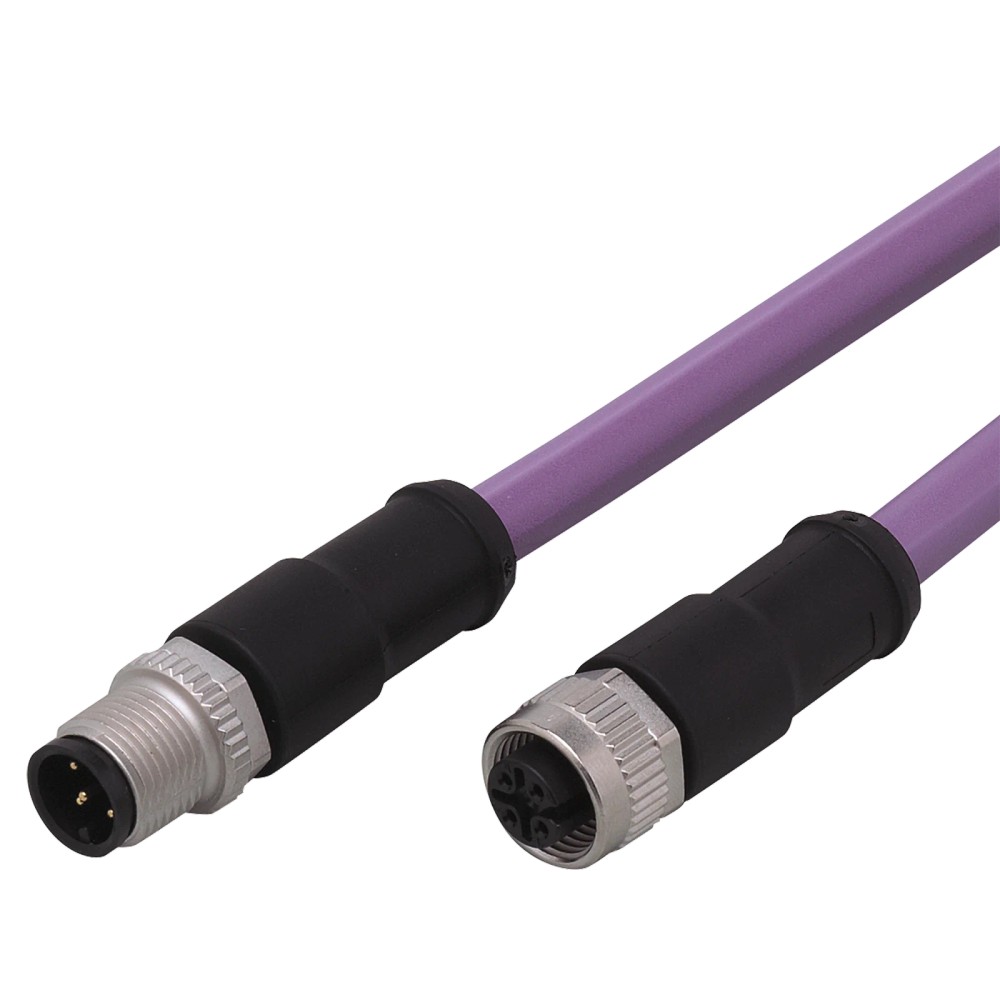

E11591 IFM - Cabo de Ligação ifm M12 Aplicações Móveis CAN 0,3m Blindado PUR IP68

Imagem meramente ilustrativa

R$ 420,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11591
EAN: 4021179037686
NCM do produto: 85444200

Destaques do Produto Comprimento 0,3 m...mais

Fechar menu

Saiba mais sobre: "E11591 IFM - Cabo de Ligação ifm M12 Aplicações Móveis CAN 0,3m Blindado PUR IP68"

Destaques do Produto

Comprimento

0,3 m

Conexão

1 conector M12 reto, codificação A, 5 polos

Aplicação

Aplicações móveis e barramento CAN

Tensão de operação

< 30 V AC / < 36 V DC

Corrente nominal

4 A

Proteção e cabo

IP 68; cabo PUR blindado e sem halogênio

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E11591 IFM - Cabo de Ligação ifm M12 Aplicações Móveis CAN 0,3m Blindado PUR IP68

O IFM E11591 é um cabo de ligação M12 reto, destinado a aplicações móveis e a conexões em barramento CAN. Possui cabo blindado de 0,3 m com revestimento PUR e conector de 5 polos com contatos dourados. A ficha informa proteção IP 68, corrente nominal de 4 A e tensão de operação inferior a 30 V AC e 36 V DC.

PRINCIPAIS ESPECIFICAÇÕES

SKU	E11591
Tipo	Cabo de ligação M12 reto, codificação A, 5 polos
Comprimento	0,3 m
Aplicação informada	Aplicações móveis e barramento CAN
Cabo	PUR, sem halogênio, violeta e blindado
Tensão de operação	< 30 V AC / < 36 V DC
Corrente nominal	4 A
Grau de proteção	IP 68
Temperatura ambiente	-25 a 80 °C
Dimensões e peso	14,5 × 14,5 × 48,5 mm; 50,2 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões M12 que exijam cabo de ligação reto, codificação A e 5 polos, desde que a pinagem e os requisitos elétricos correspondam ao equipamento.
Aplicações móveis e conexões de barramento CAN, conforme a aplicação indicada na ficha do produto.
Instalações que atendam aos limites de tensão, corrente e temperatura especificados.

⚠ Considere outro se precisa de:

Não selecionar quando o equipamento exigir outra codificação, quantidade de polos ou configuração de conector; confirme a interface do dispositivo antes da compra.
Não utilizar fora dos limites informados de tensão, corrente ou temperatura ambiente.
Não especificar para comprimento diferente de 0,3 m sem confirmar se este cabo atende ao percurso. A ficha não informa emendas ou extensão como parte do produto.

APLICAÇÕES E USO

Uso em aplicações móveis, conforme indicado pelo fabricante. A ficha informa tolerâncias para dobras e deslocamentos, mais de 1 milhão de ciclos de curvatura e velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m com aceleração máxima de 5 m/s²; respeite essas condições e os raios mínimos de curvatura especificados.
Conexão em barramento CAN, aplicação declarada na ficha. Confirme a pinagem e os requisitos elétricos dos dispositivos envolvidos antes da instalação.
A utilização em ambiente com grau de proteção IP 68 é uma possibilidade condicionada à montagem correta e às condições especificadas pelo fabricante; a ficha disponibilizada não detalha profundidade ou duração de imersão.

COMO ESCOLHER

Antes de comprar o E11591 IFM - Cabo de Ligação ifm M12 Aplicações Móveis CAN 0,3m Blindado PUR IP68, verifique estes pontos:

Escolha o E11591 quando

A aplicação exigir cabo de ligação M12 reto, codificação A, 5 polos e comprimento de 0,3 m, com uso indicado em aplicações móveis ou barramento CAN. Verifique também os limites elétricos e ambientais.

Verifique outra configuração quando

A conexão do equipamento exigir comprimento, codificação, número de polos ou configuração diferentes. A ficha não identifica modelos alternativos compatíveis; compare a interface e a pinagem com o datasheet do dispositivo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação	Classificação informada na ficha.
Modelo	E11591	Código do produto IFM.
Aplicação	Aplicações móveis; barramento CAN	Usos explicitamente indicados na ficha.
GTIN	4021179037686	Identificador comercial informado.
Part number	E11591; VDOGH050ZDA00,3C05STGH050ZDS	Códigos apresentados nas fontes do produto.
Marca	ifm	Fabricante indicado.
Categoria	Tecnologia de conexão; cabos de ligação/conectores	Classificação do produto.

Dados elétricos
Tensão de operação	< 30 V AC / < 36 V DC	Limites informados para operação.
Corrente nominal / capacidade de carga total	4 A	Valor nominal informado.

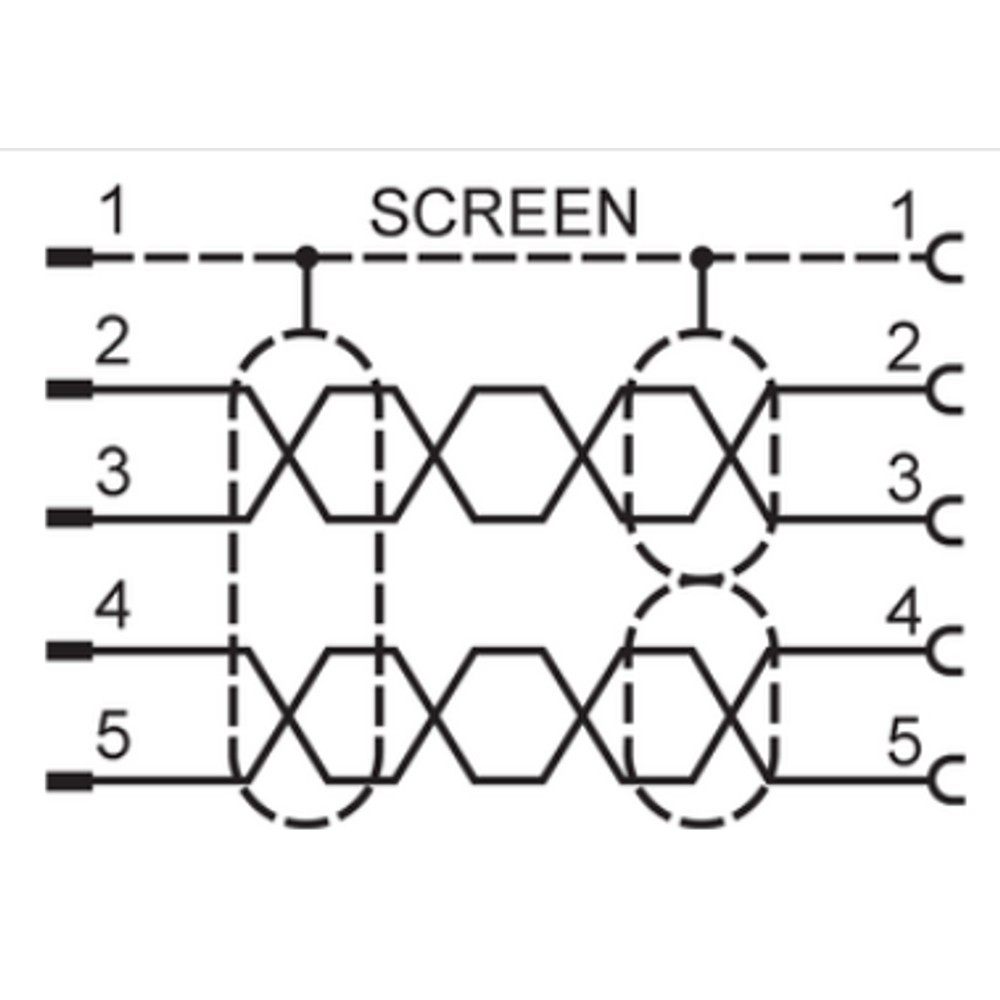

Condutores do cabo	RD/BK: 2 × 0,34 mm² (19 × Ø 0,16 mm); WH/BU: 2 × 0,25 mm² (19 × Ø 0,13 mm); tela: 1 × 0,34 mm² (19 × Ø 0,16 mm)	Construção indicada para o cabo; condutores retorcidos.

Conexões

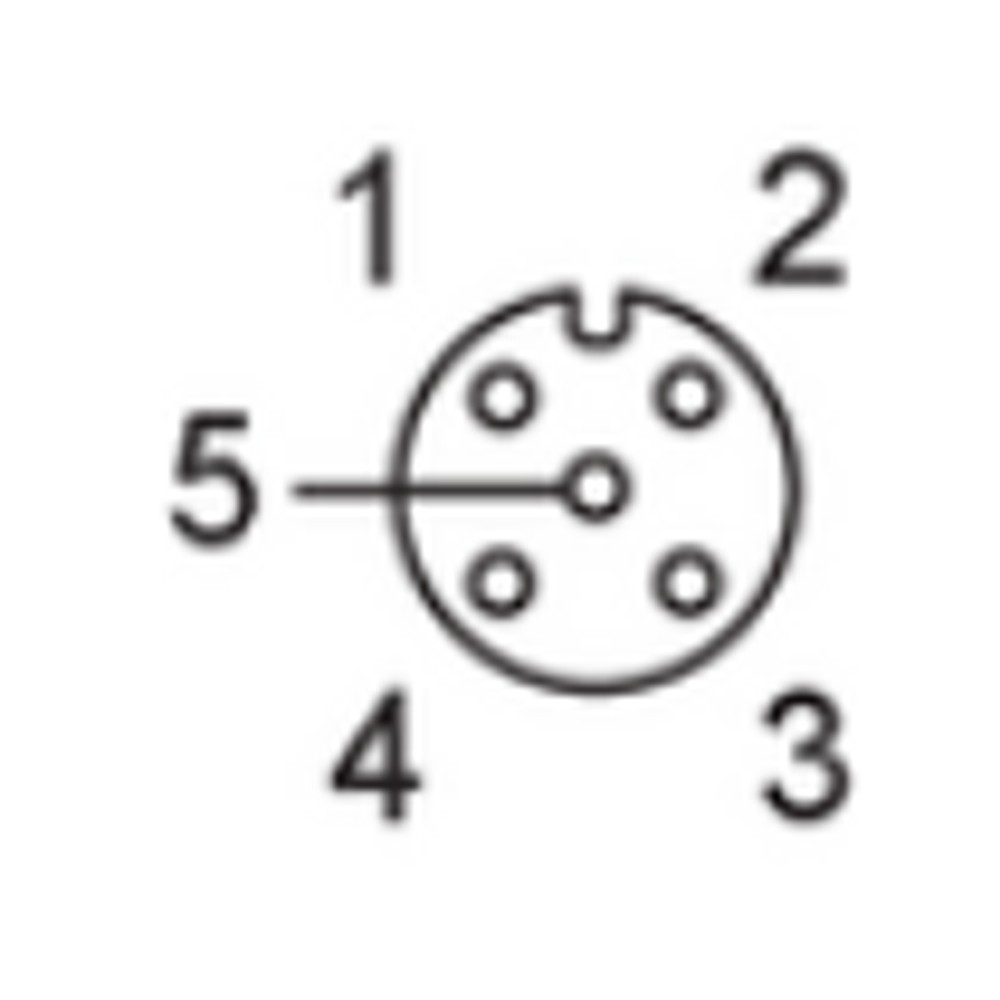

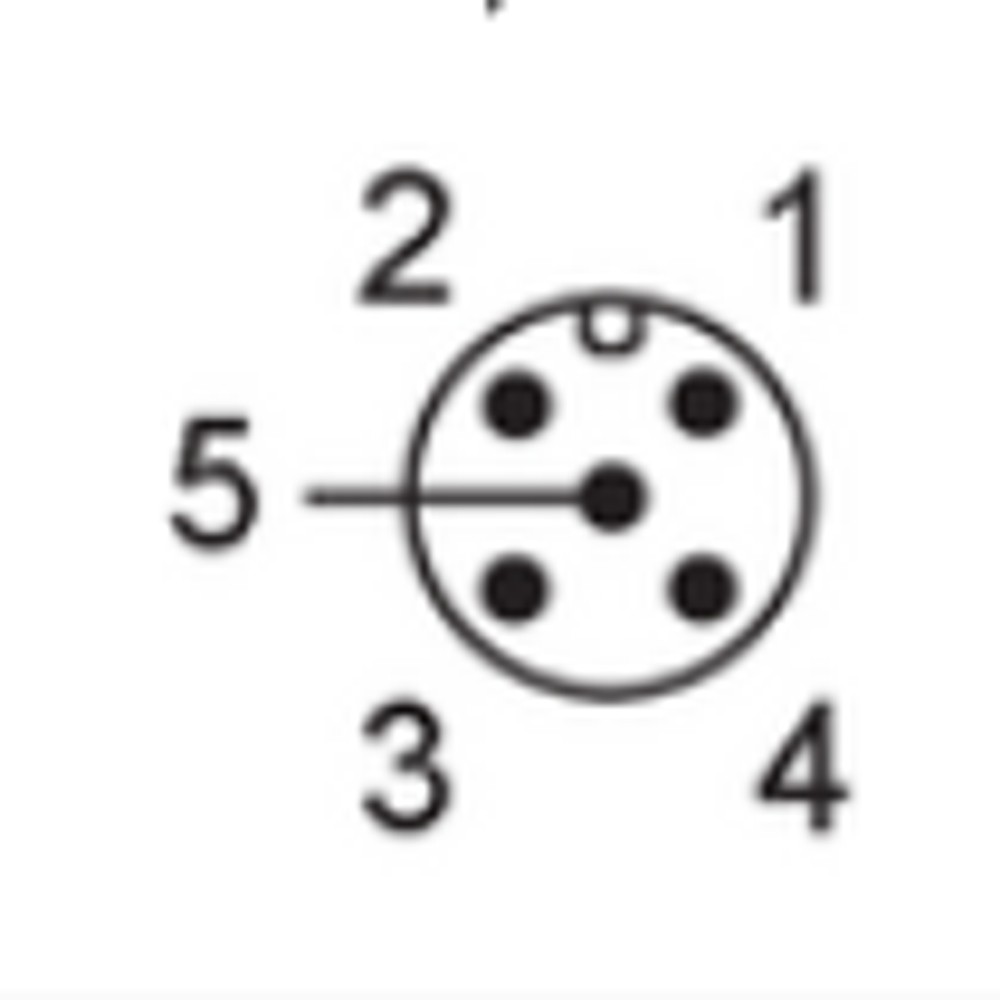

Conector	1 × M12, reto, codificação A	Configuração da conexão elétrica.
Número de polos	5	Quantidade de contatos da conexão.
Contatos	Banhados a ouro	Material/acabamento informado para os contatos.
Corpo do conector	PUR	Material informado para o corpo.
Bloqueio/porca	Zinco moldado sob pressão, niquelado	Material e acabamento do bloqueio.
Torque máximo de aperto	0,5 Nm	Limite de aperto indicado para a conexão.

Cabo e materiais
Comprimento	0,3 m	Comprimento do cabo fornecido.
Material do revestimento	PUR	Material indicado para o cabo.
Cor	Violeta	Cor informada na descrição técnica.
Diâmetro do cabo	7,2 mm	Dimensão informada para o cabo.
Blindagem	Blindado	Característica indicada para o cabo.
Sem halogênio	Sim	Característica declarada na ficha.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para aplicações com movimentação.

Condições ambientais e movimento
Grau de proteção	IP 68	Grau de proteção informado para o produto.
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente declarada.
Temperatura de armazenamento	-40 a 80 °C	Faixa de armazenamento informada.
Ciclos de curvatura	> 1 milhão	Valor informado para ciclos de curvatura.
Velocidade de movimento	Máx. 3,3 m/s	Condição indicada para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Raio de curvatura em instalação fixa	Mín. 5 × o diâmetro do cabo	Raio mínimo informado para instalação fixa.
Raio de curvatura em aplicação flexível	Mín. 10 × o diâmetro do cabo	Raio mínimo informado para aplicação flexível.

Dados mecânicos e identificação logística
Dimensões	14,5 × 14,5 × 48,5 mm	Dimensões informadas para o produto.
Peso	50,2 g	Massa indicada na base de dados do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8544.42.00	Classificação fiscal informada na ficha.

COMPATIBILIDADE

Comunicação

• Barramento CAN: aplicação explicitamente indicada na ficha. A compatibilidade efetiva depende de pinagem e requisitos elétricos correspondentes aos equipamentos conectados.

Conexões

Elétrica Cabo blindado de 0,3 m, com um conector M12 reto, codificação A, 5 polos e contatos dourados. Tensão de operação informada: < 30 V AC / < 36 V DC; corrente nominal: 4 A. Cabo: PUR, sem halogênio, violeta; condutores RD/BK 2 × 0,34 mm², WH/BU 2 × 0,25 mm² e tela 1 × 0,34 mm², retorcidos. Confirmar pinagem e requisitos da aplicação no datasheet e nos documentos dos equipamentos conectados.

Processo Conexão elétrica M12 reta, codificação A, 5 polos. Não há conexão de processo mecânico informada; trata-se de cabo de ligação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ligação em aplicação móvel ou barramento CAN, com interface M12 A de 5 polos e requisitos elétricos dentro dos limites informados.	✓	Esses usos são indicados na ficha; a pinagem do sistema deve ser confirmada nos documentos dos equipamentos.
Equipamento com conector de codificação diferente ou quantidade de polos diferente de 5.	✗	A configuração descrita para o cabo é M12 reto, codificação A, 5 polos; não corresponde mecanicamente a interfaces com outra codificação ou quantidade de polos.
Instalação que demande tensão acima dos limites declarados ou corrente superior a 4 A.	✗	A ficha informa tensão inferior a 30 V AC e 36 V DC e corrente nominal de 4 A; não há suporte documentado para valores acima desses limites.
Ambiente com temperatura fora de -25 a 80 °C.	✗	A faixa de temperatura ambiente informada para operação é de -25 a 80 °C.

INSTALAÇÃO

Como instalar o E11591 IFM - Cabo de Ligação ifm M12 Aplicações Móveis CAN 0,3m Blindado PUR IP68

Confirme no datasheet e nos dispositivos conectados que a interface requerida é M12 reta, codificação A, 5 polos, e verifique a pinagem.
Desenergize o sistema antes de conectar ou desconectar o cabo.
Inspecione conector, contatos e cabo; não instale se houver danos visíveis.
Alinhe o conector com a interface e acople sem forçar ou cruzar a rosca.
Aperte o bloqueio respeitando o torque máximo de 0,5 Nm.
Posicione o cabo respeitando o raio mínimo de curvatura aplicável: 5 × o diâmetro em instalação fixa e 10 × em aplicação flexível.

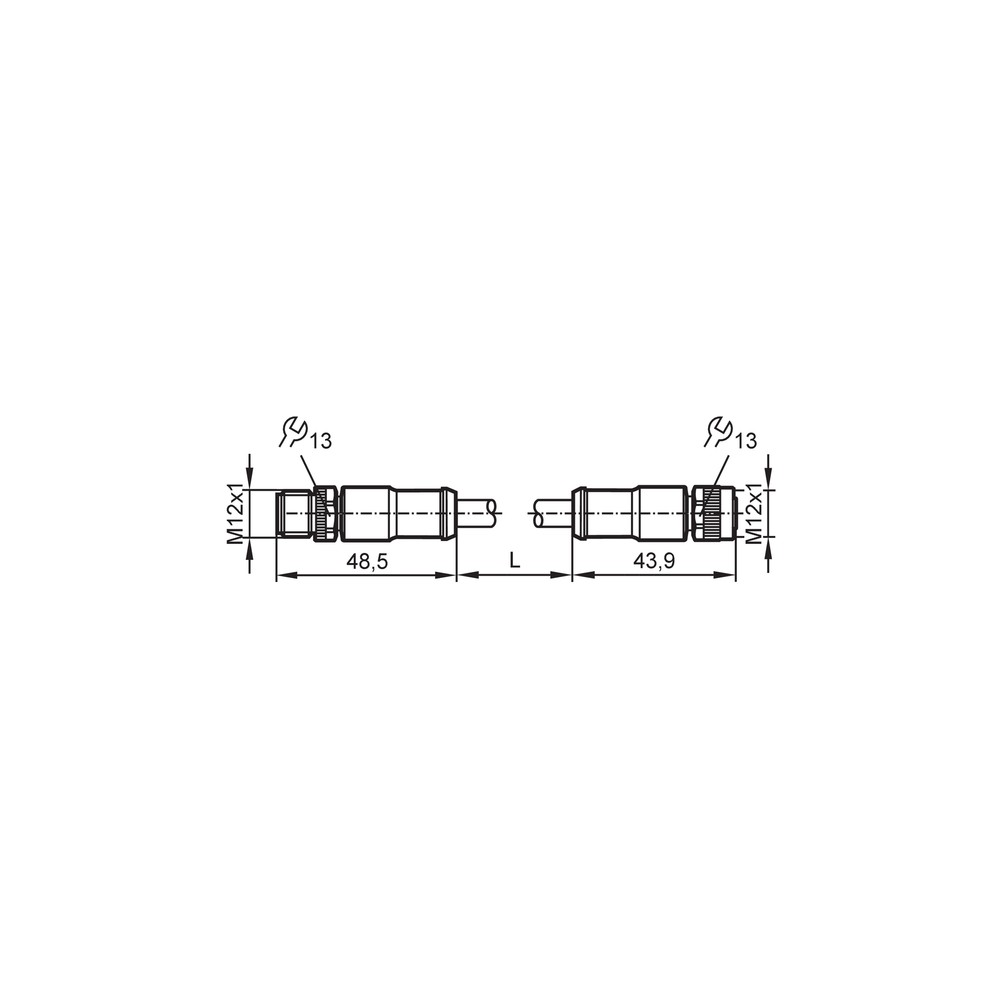

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão CAN não comunica.	Possível incompatibilidade de pinagem ou ligação incorreta entre os equipamentos; a configuração do sistema não é detalhada somente pela descrição do cabo.	Compare a pinagem do cabo com os diagramas dos dois dispositivos e confirme a continuidade dos condutores e da blindagem.
Conexão intermitente durante o movimento.	Possível conector mal acoplado, cabo danificado ou curvatura inferior ao raio mínimo especificado.	Inspecione o acoplamento e o cabo ao longo do percurso; verifique o raio de curvatura e procure danos ou interrupções de continuidade.
O conector não acopla ao equipamento.	A interface pode exigir codificação ou quantidade de polos diferente da configuração M12 A de 5 polos deste cabo.	Confira a codificação, o número de polos e o formato do conector do equipamento antes de tentar conectar novamente.
A conexão apresenta falhas após instalação em ambiente úmido.	Possível acoplamento incompleto, vedação comprometida ou condição de uso além das condições IP 68 especificadas pelo fabricante.	Verifique o acoplamento, a integridade dos componentes e as condições reais de exposição; consulte o datasheet para os detalhes de aplicação da proteção.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E11591 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E11591 e para que serve?

É um cabo de ligação M12 destinado a aplicações móveis e ao barramento CAN. A ficha especifica conector reto de 5 polos e cabo blindado.

Com quais conectores e dispositivos ele pode ser usado?

A conexão informada é M12 reta, codificação A, com 5 polos. Confirme que a interface e a pinagem do equipamento correspondem; a ficha não lista modelos específicos de dispositivos compatíveis.

O que acompanha o produto?

A ficha informa uma peça por embalagem: o cabo de ligação E11591. Não há acessórios adicionais especificados.

Este cabo serve para conector M12 com outra codificação ou número de polos?

A ficha identifica o E11591 como M12 reto, codificação A, de 5 polos. Não o selecione para uma interface diferente sem confirmar compatibilidade mecânica e elétrica nos documentos do equipamento.

Posso usar este cabo acima de 4 A ou dos limites de tensão informados?

A ficha informa corrente nominal de 4 A e tensão inferior a 30 V AC e 36 V DC. Não há especificação que autorize operação acima desses valores.

O barramento CAN não comunica; preciso trocar o cabo?

Não necessariamente: a causa pode ser pinagem incompatível ou ligação incorreta. Antes de trocar, compare os diagramas dos dispositivos e verifique continuidade dos condutores e da blindagem.

A conexão falha quando o cabo se movimenta; o que devo verificar?

Inspecione o cabo e o acoplamento e confira se o raio de curvatura respeita o mínimo indicado para a aplicação. Danos ou curvaturas abaixo do limite podem exigir correção da instalação.

Devo comprar este cabo ou procurar uma versão mais longa?

O E11591 tem 0,3 m. Se o percurso exigir outro comprimento, procure uma configuração que o atenda e valide codificação, polos, pinagem e limites elétricos antes da seleção.

Que cuidados devo ter ao instalar o conector?

Alinhe o M12 antes de acoplar, evite forçar a rosca e não exceda o torque máximo de aperto de 0,5 Nm. Respeite também o raio mínimo de curvatura aplicável.

O cabo inclui acessórios ou um diagrama de pinagem específico?

A ficha informa uma peça por embalagem, sem acessórios listados. Um URL separado de pinagem não foi fornecido; consulte o datasheet do fabricante para as informações de conexão.
