Conector CAN Bus IFM E11590 - Resistência 120Ω M12

Pré-visualizar: E11590 IFM - Conector com Resistência de Terminação CAN Barramento CAN M12 120Ω IP68

E11590 IFM - Conector com Resistência de Terminação CAN Barramento CAN M12 120Ω IP68

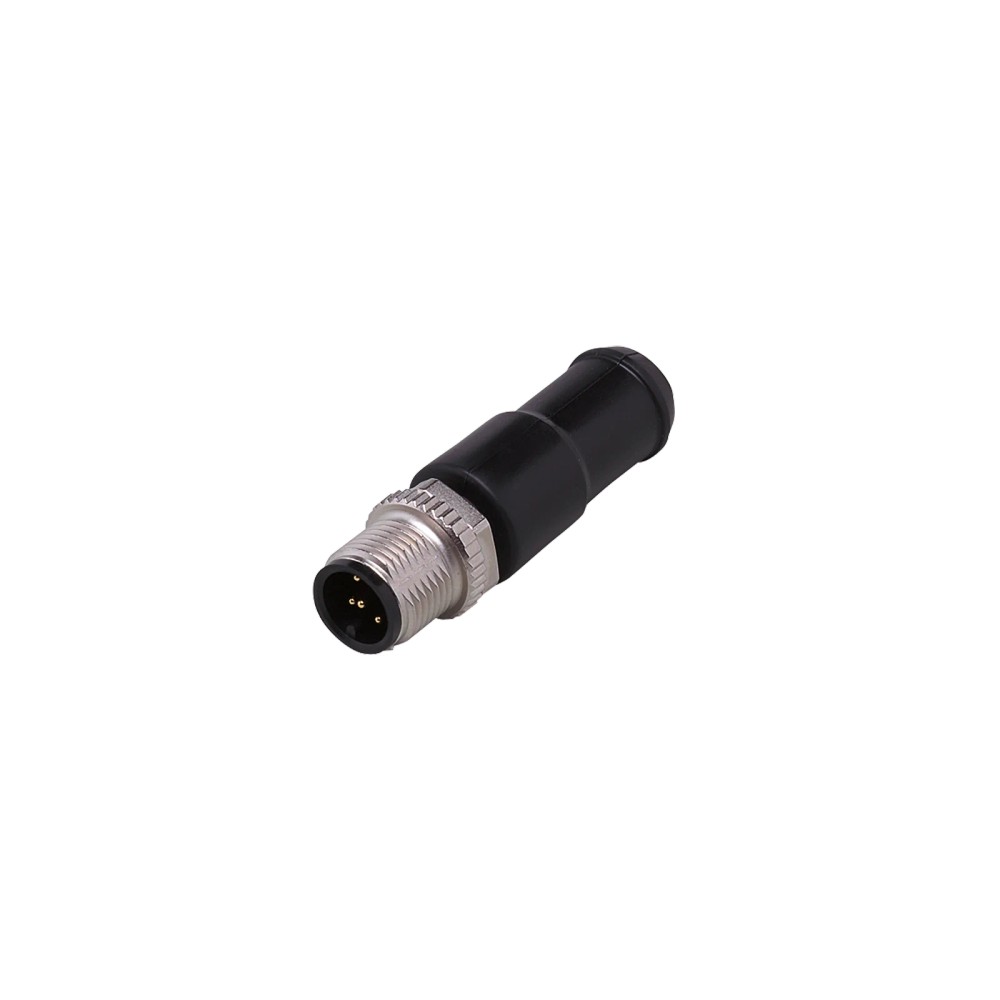

Imagem meramente ilustrativa

R$ 227,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11590
EAN: 4021179037679
NCM do produto: 85369090

Destaques do Produto Aplicação Barramento...mais

Fechar menu

Saiba mais sobre: "E11590 IFM - Conector com Resistência de Terminação CAN Barramento CAN M12 120Ω IP68"

Destaques do Produto

Aplicação

Barramento CAN; aplicações móveis

Resistência integrada

120 Ω

Conexão

M12 reta, codificação A, 5 contatos

Proteção

IP68

Temperatura ambiente

-40 a 85 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Conector IFM E11590 com resistência de terminação de barramento CAN, M12, 120 Ω, IP68

O IFM E11590 é um conector com resistência de terminação integrada para barramento CAN. Destina-se a aplicações móveis e utiliza resistência de 120 Ω. Possui conexão M12 reta com codificação A, contatos banhados a ouro e grau de proteção IP68.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
Modelo	E11590
Função	Resistência de terminação para barramento CAN
Resistência de terminação	120 Ω

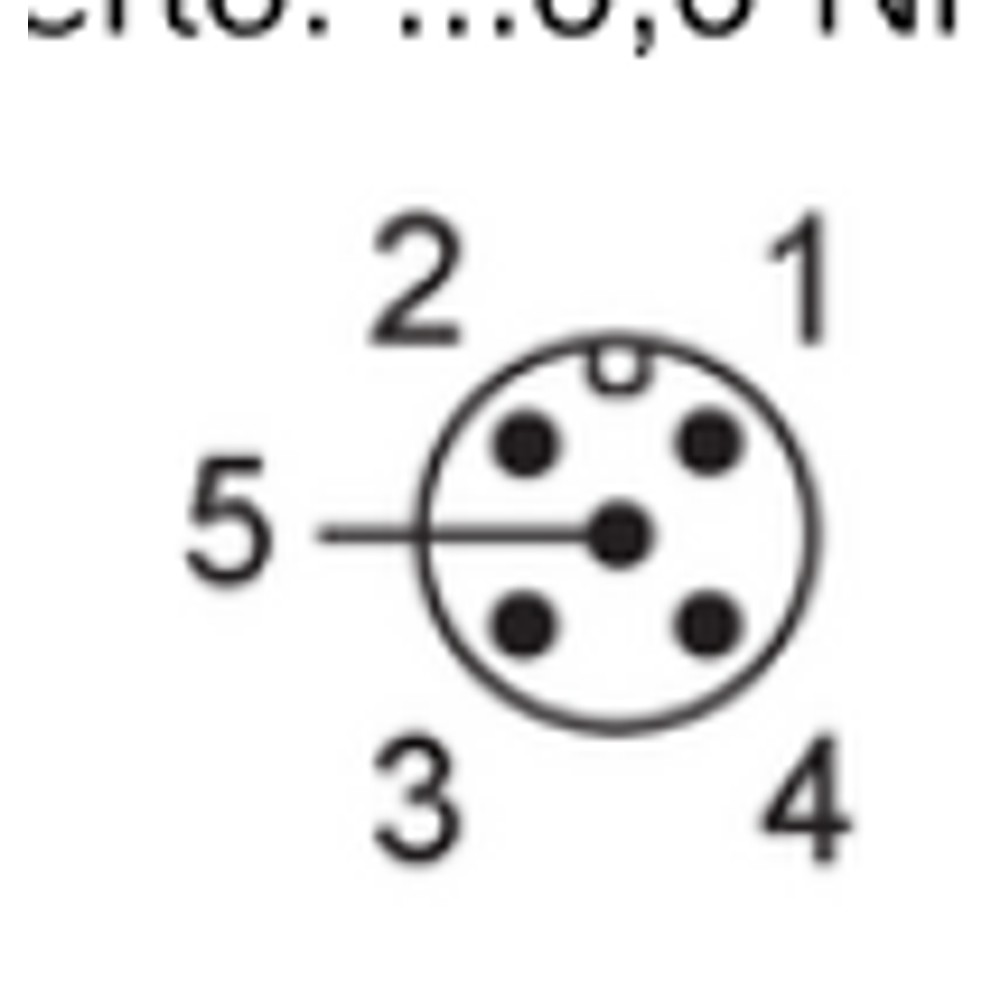

Conexão elétrica	1 x M12, reta, codificação A; 5 contatos
Grau de proteção	IP68
Temperatura ambiente	-40 a 85 °C
Dimensões	14,5 x 14,5 x 48,5 mm
Material do invólucro	TPU
Peso	8,39 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Terminação de barramento CAN em aplicações móveis, conforme a aplicação indicada na ficha do produto.
Instalações que requerem resistência de terminação de 120 Ω integrada e conexão M12 com codificação A.

⚠ Considere outro se precisa de:

Não selecionar para aplicações que exijam outro valor de resistência de terminação ou outro tipo de conexão sem confirmar os requisitos do sistema no datasheet.
Não usar como conector genérico de alimentação ou como substituto de um dispositivo CAN ativo: a função informada é de terminação do barramento.

APLICAÇÕES E USO

Uso indicado pelo fabricante: terminação de barramento CAN em aplicações móveis. A ficha especifica resistência integrada de 120 Ω; a posição e a quantidade de terminações devem seguir o projeto do barramento.
Pode ser considerado em instalação que demande conexão M12 reta, codificação A e proteção IP68, respeitando as condições detalhadas no datasheet. A adequação a um equipamento ou topologia específica não está informada e deve ser confirmada no projeto.

COMO ESCOLHER

Antes de comprar o Conector IFM E11590 com resistência de terminação de barramento CAN, M12, 120 Ω, IP68, verifique estes pontos:

Escolha o E11590 quando

A aplicação for um barramento CAN e o projeto requerer terminação de 120 Ω integrada em um conector M12 reto, codificação A, com 5 contatos. Confirme também a faixa de temperatura e o grau de proteção exigidos pelo local.

Procure outra especificação quando

O projeto exigir resistência diferente de 120 Ω, outra codificação ou geometria de conexão, ou quando a condição ambiental ultrapassar os limites informados. A ficha disponível não identifica modelos alternativos; valide a seleção com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca informada para o produto.
Modelo	E11590	Referência do fabricante e SKU do anúncio.
Tipo de produto	Conector com resistência de terminação de barramento CAN	Função e categoria do componente.
Aplicação	Barramento CAN; para aplicações móveis	Aplicação declarada na ficha do produto.
Função	Resistência de terminação	Componente destinado à terminação do barramento.

Dados elétricos e conexão
Resistência de terminação	120 Ω	Valor nominal da resistência integrada.
Conexão elétrica	1 x M12, reta; codificação A	Configuração de conexão indicada na ficha.
Contatos	5, dourados; banhados a ouro	Quantidade e acabamento dos contatos informados.
Torque de aperto máximo	0,6 Nm	Limite máximo informado para o aperto.

Condições ambientais
Grau de proteção	IP68	Grau declarado pelo fabricante; consulte o datasheet para condições de ensaio e uso.
Temperatura ambiente	-40 a 85 °C	Faixa de temperatura ambiente especificada.

Dados mecânicos e materiais
Dimensões	14,5 x 14,5 x 48,5 mm	Dimensões informadas para o produto.
Material do invólucro	TPU	Material indicado para o corpo do conector.
Material da porca de bloqueio	Zinco moldado sob pressão, niquelado	Material e acabamento indicados para o bloqueio.
Peso	8,39 g	Massa informada na ficha do produto.

Identificação comercial
SKU / Part number	E11590	Código de identificação do produto no anúncio.
GTIN	4021179037679	Identificador comercial informado na ficha.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• Barramento CAN; a aplicação declarada pelo fabricante é terminação do barramento.

• Não há informação disponível que especifique versão do protocolo, taxa de comunicação ou equipamentos compatíveis.

Conexões

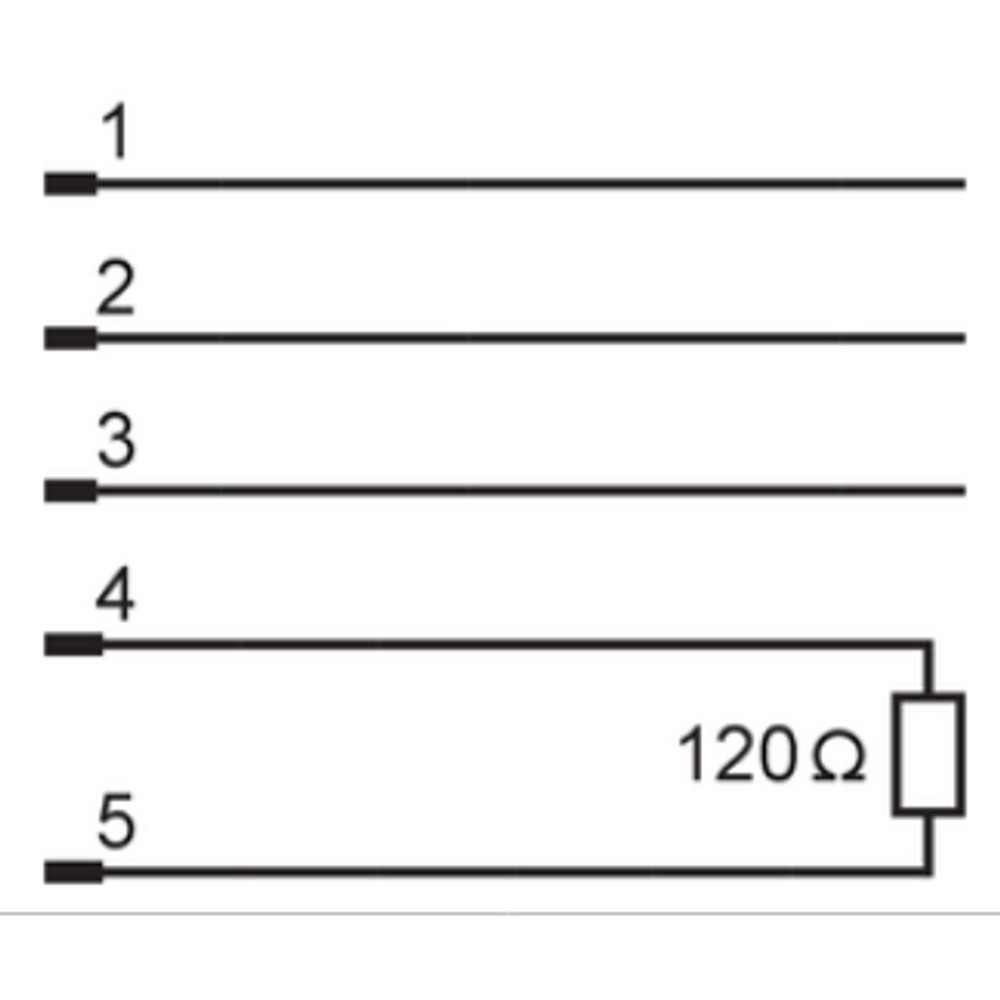

Elétrica Conector M12 reto, codificação A, com 5 contatos dourados e resistência de terminação integrada de 120 Ω. Consulte o datasheet para confirmar a atribuição de contatos e a compatibilidade elétrica com o ponto de terminação do sistema.

Processo Não aplicável: é um componente de conexão elétrica para barramento CAN, sem conexão de processo informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ponto de terminação de barramento CAN em aplicação móvel que requer 120 Ω e conexão M12 codificação A.	✓	A ficha informa aplicação em barramento CAN para aplicações móveis, resistência de terminação de 120 Ω e conexão M12 com codificação A.
Instalação em ambiente cuja temperatura ambiente esteja entre -40 e 85 °C e que requeira proteção IP68.	✓	A faixa de temperatura e o grau de proteção estão especificados para o produto; as condições de montagem devem ser verificadas no datasheet.
Sistema que requer resistência de terminação diferente de 120 Ω.	✗	A resistência integrada especificada para este modelo é 120 Ω.
Sistema que requer outra codificação M12 ou outra quantidade de contatos.	✗	A conexão especificada é M12, codificação A, com 5 contatos; não há evidência de compatibilidade com outras configurações.

INSTALAÇÃO

Como instalar o Conector IFM E11590 com resistência de terminação de barramento CAN, M12, 120 Ω, IP68

Confirme no projeto que o ponto de instalação requer uma resistência de terminação de 120 Ω para o barramento CAN.
Verifique que a interface receptora é M12, codificação A, e que corresponde à configuração de 5 contatos; consulte o datasheet para a atribuição dos contatos.
Inspecione a conexão e as superfícies de acoplamento antes da montagem; não instale componentes danificados ou contaminados.
Alinhe os conectores antes de acoplar e evite forçar ou cruzar a rosca.
Aperte respeitando o torque máximo informado de 0,6 Nm.
Após a montagem, confira o assentamento e valide a comunicação e a terminação conforme o procedimento do sistema CAN e as orientações do fabricante.

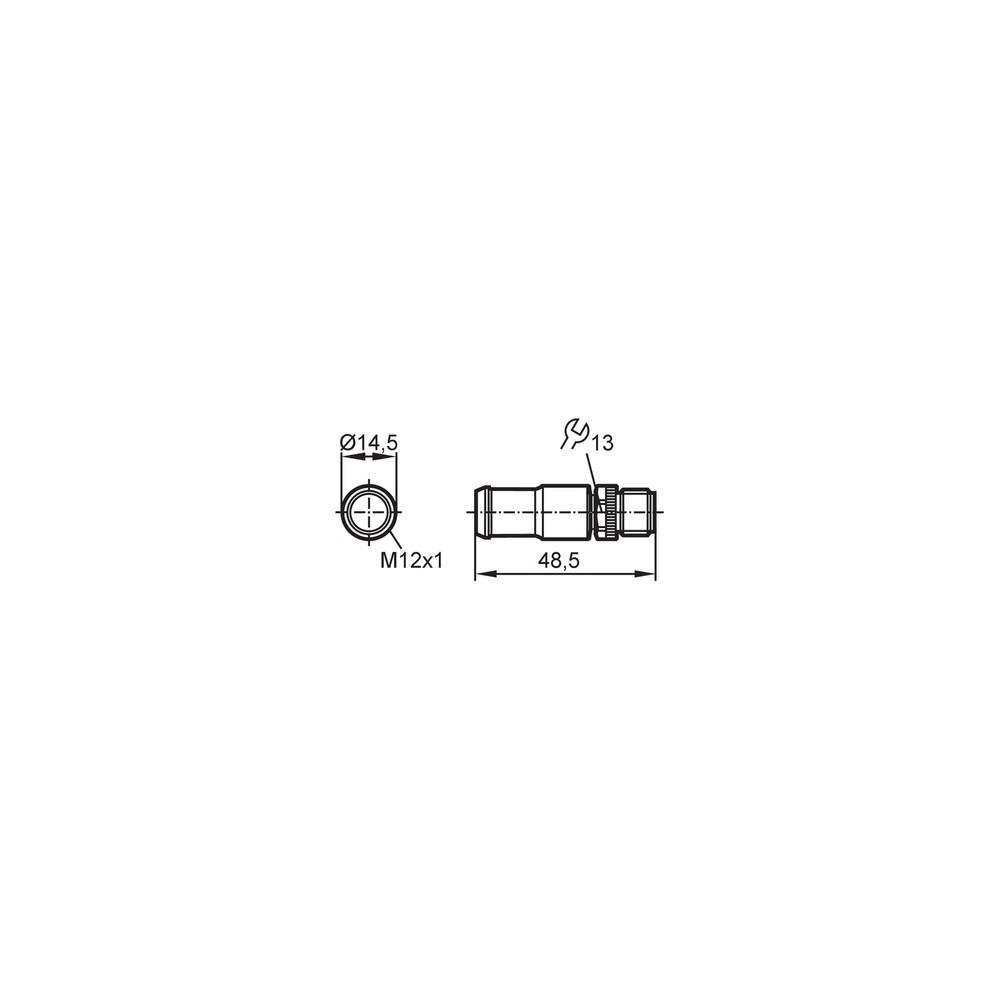

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A comunicação CAN apresenta falhas ou não inicia após a instalação.	A terminação pode estar ausente, instalada em ponto incorreto ou incompatível com a topologia do barramento.	Confirme no projeto a posição das terminações e verifique se o E11590 está conectado ao ponto previsto para a resistência de 120 Ω.
O conector não acopla ou não rosqueia corretamente.	Pode haver incompatibilidade de codificação, geometria ou interface M12, ou desalinhamento durante o acoplamento.	Confira a codificação A, a configuração M12 reta e o alinhamento da conexão antes de reapertar.
Há interrupções ou comportamento intermitente após a montagem.	Contato incompleto, contaminação ou aperto inadequado podem comprometer a conexão.	Com o sistema desenergizado conforme o procedimento da instalação, inspecione o acoplamento e verifique se o aperto respeita o limite de 0,6 Nm.
O produto apresenta sinais de dano após exposição ambiental.	A aplicação pode ter excedido as condições de uso ou montagem consideradas pelo fabricante, apesar do grau de proteção IP68 declarado.	Compare a temperatura e as condições de instalação reais com a faixa de -40 a 85 °C e consulte o datasheet para os detalhes de ensaio e proteção.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E11590 (PT-BR) (Datasheet) Desenho em escala IFM E11590 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E11590 e para que serve?

É um conector com resistência de terminação de 120 Ω integrada, destinado à terminação de barramento CAN. O fabricante indica uso em aplicações móveis.

Qual conexão e quantidade de contatos este conector usa?

Ele possui conexão M12 reta, codificação A, com 5 contatos. Confirme a atribuição dos contatos no datasheet antes de instalar.

O E11590 serve para um barramento CAN que exige outro valor de terminação?

Não, se o requisito for diferente de 120 Ω: o E11590 tem resistência integrada de 120 Ω. Verifique o projeto do barramento antes da seleção.

Posso usar este produto em uma conexão M12 com outra codificação?

A ficha especifica codificação A. Não é possível confirmar compatibilidade mecânica ou elétrica com outras codificações a partir das informações disponíveis.

O que verificar se o barramento CAN continua falhando depois da instalação?

Verifique se a terminação está no ponto previsto e se o sistema requer 120 Ω nesse local. Confira também o acoplamento M12 e a configuração do barramento conforme o projeto.

O que pode causar comunicação intermitente depois de conectar o E11590?

Um acoplamento incompleto, desalinhamento ou contaminação na conexão pode ser uma causa provável. Inspecione a conexão e confira o aperto, sem exceder 0,6 Nm.

Devo comprar este conector ou montar a terminação com peças avulsas?

O E11590 reúne o conector e a resistência de terminação de 120 Ω em uma peça. A ficha não informa componentes avulsos ou kits alternativos; escolha conforme a arquitetura e a conexão definidas no projeto.

Como saber se este modelo é adequado em vez de outro conector de terminação?

Selecione o E11590 quando forem necessários 120 Ω e conexão M12 codificação A com 5 contatos. Se o valor ou a interface exigidos forem diferentes, confirme outro modelo com o fabricante.

Qual cuidado devo ter ao instalar o conector?

Alinhe os conectores antes do acoplamento e respeite o torque máximo de 0,6 Nm. Use o datasheet para conferir a atribuição de contatos e as condições de montagem.

O produto vem acompanhado de acessórios?

A ficha informa uma peça por embalagem e não lista acessórios incluídos. Consulte o fornecedor para confirmar o conteúdo efetivo da embalagem.

GLOSSÁRIO TÉCNICO

Barramento CAN

Barramento de comunicação indicado como aplicação do E11590. (Ref.: Aplicação — barramento CAN)

Resistência de terminação

Resistor integrado usado para terminar o barramento; neste modelo, o valor nominal é 120 Ω. (Ref.: Resistência de terminação — 120 Ω)

M12

Tipo de conexão circular especificado para o conector. (Ref.: Conexão elétrica — M12)

Codificação A

Configuração de codificação indicada para a conexão M12; deve corresponder à interface de acoplamento. (Ref.: Conexão elétrica — codificação A)

IP68

Grau de proteção declarado para o produto; condições de ensaio e uso devem ser consultadas no datasheet. (Ref.: Grau de proteção — IP68)
