Conector Fêmea CAN-Bus IFM E11589

Pré-visualizar: E11589 IFM - Conector Fêmea CAN-Bus Resistência Terminação M12 5 Pinos IP68

E11589 IFM - Conector Fêmea CAN-Bus Resistência Terminação M12 5 Pinos IP68

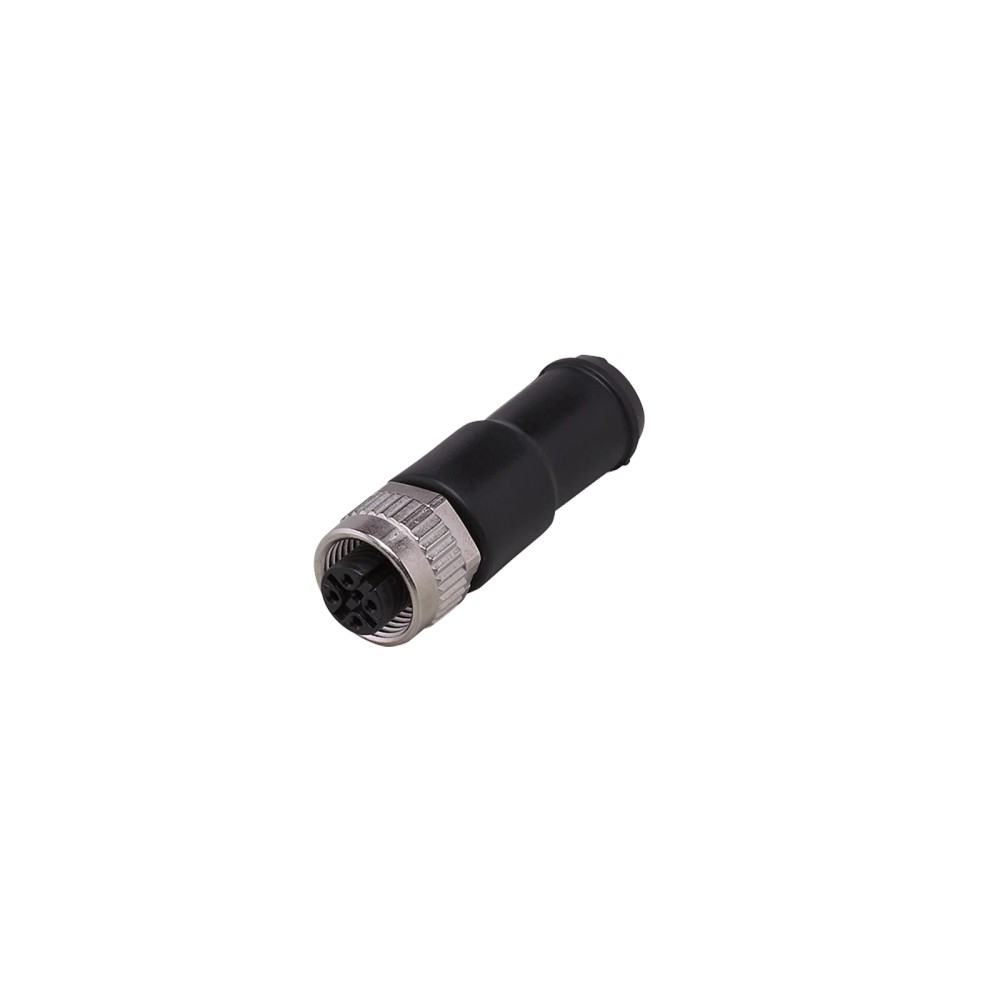

Imagem meramente ilustrativa

R$ 249,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11589
EAN: 4021179037662
NCM do produto: 85369090

Destaques do Produto Conexão M12 reto...mais

Fechar menu

Saiba mais sobre: "E11589 IFM - Conector Fêmea CAN-Bus Resistência Terminação M12 5 Pinos IP68"

Destaques do Produto

Conexão

M12 reto

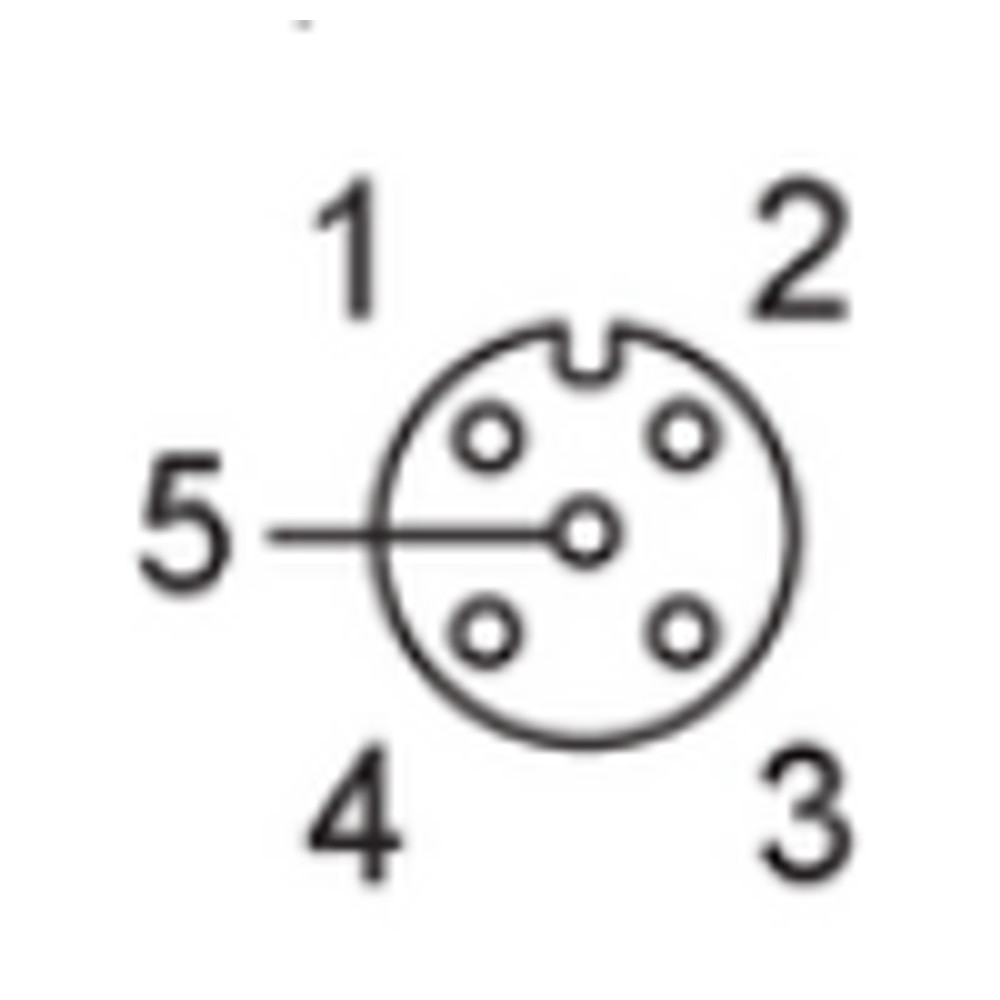

Pinagem

5 pinos

Resistência

120 Ω (integrada)

Proteção

IP68

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Conector Fêmea IFM E11589 com Resistência de Terminação CAN-Bus M12 5 Pinos

Este conector fêmea M12 de 5 pinos possui uma resistência de terminação de 120 Ω integrada, essencial para o fechamento correto de redes CAN-Bus. Ele é projetado para aplicações móveis, garantindo comunicação estável entre dispositivos. Com grau de proteção IP68, é robusto para ambientes desafiadores.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Modelo	E11589
Tipo	Conector Fêmea
Função	Terminação CAN-Bus
Resistência	120 Ω
Conexão	M12
Pinos	5
Proteção	IP68
Temperatura	-40 a 85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Redes de barramento CAN em máquinas móveis.
Sistemas que necessitam de terminação de 120 Ω compacta.
Ambientes úmidos ou com poeira (IP68).

⚠ Considere outro se precisa de:

Instalações onde o protocolo de comunicação não seja CAN-Bus.
Ambientes com exposição a agentes químicos incompatíveis com TPU ou FKM.
Conexões que exijam torque de aperto superior a 0,6 Nm.

APLICAÇÕES E USO

Encerramento de barramentos CAN-Bus em veículos comerciais e máquinas agrícolas.
Sistemas de automação móvel com comunicação serial CAN.
Redes que exigem vedação rigorosa contra umidade e poeira.

COMO ESCOLHER

Antes de comprar o Conector Fêmea IFM E11589 com Resistência de Terminação CAN-Bus M12 5 Pinos, verifique estes pontos:

Quando utilizar este conector

Utilize quando precisar finalizar uma rede CAN-Bus (120 Ω) e necessitar de um conector M12 fêmea de alta resistência com grau IP68.

Quando buscar outra alternativa

Busque outra opção se a sua aplicação exigir um conector com codificação diferente da A ou se a resistência de terminação necessária for distinta de 120 Ω.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Função	Resistência de terminação CAN-Bus	Indica a finalidade do componente na rede.
Aplicação	barramento CAN; para aplicações móveis	Ambiente de operação ideal.

Dados elétricos

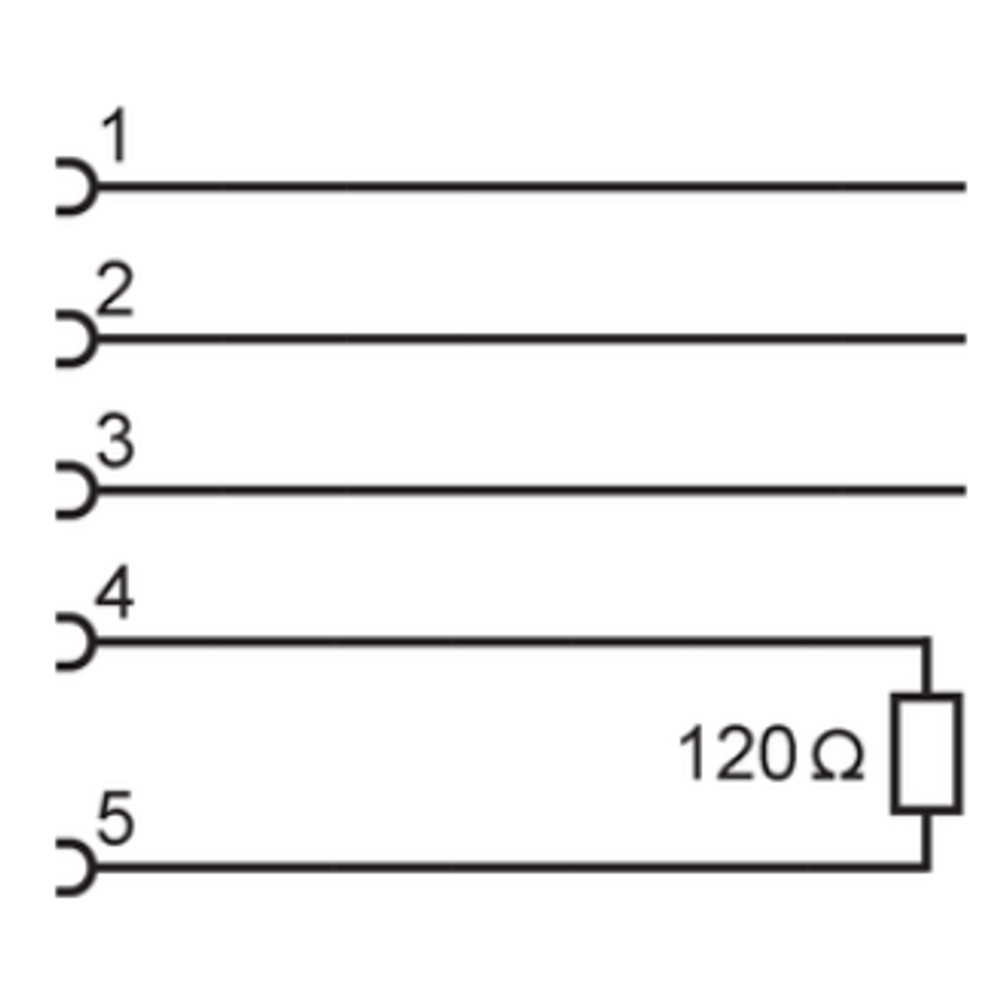

Resistência integrada	120 Ω	Valor nominal para terminação de barramento.
Codificação	A	Padrão de pinagem do conector.

Dados mecânicos
Grau de Proteção	IP 68	Capacidade de vedação contra elementos externos.
Temperatura ambiente	-40...85 °C	Limites operacionais de temperatura.
Material do invólucro	TPU	Composição da carcaça do conector.
Material da vedação	FKM	Vedação para resistência química.
Material porca	zinco moldado sob pressão, niquelado	Material da trava roscada.
Máx. torque de aperto	0,6 Nm	Limite de força na fixação para evitar danos.

COMPATIBILIDADE

Comunicação

• CAN-Bus

Conexões

Elétrica 1 x M12, reto

Processo M12

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede CAN-Bus padrão 120 Ω	✓	O componente foi projetado exatamente para esta impedância.
Ambientes industriais com submersão (IP68)	✓	O nível de proteção IP68 atende plenamente estas condições.
Redes com protocolos Profibus ou Ethernet	✗	A resistência de terminação interna e a codificação são específicas para CAN-Bus.

INSTALAÇÃO

Como instalar o Conector Fêmea IFM E11589 com Resistência de Terminação CAN-Bus M12 5 Pinos

Verifique se o sistema CAN-Bus está desenergizado antes da instalação.
Alinhe os pinos do conector fêmea E11589 com o conector macho do dispositivo.
Insira o conector manualmente garantindo o encaixe correto.
Rosqueie a porca de fixação do conector até o final do curso.
Aperte levemente a porca, respeitando o limite máximo de 0,6 Nm.
Após a instalação, teste a continuidade da resistência de 120 Ω na rede para validar a terminação.

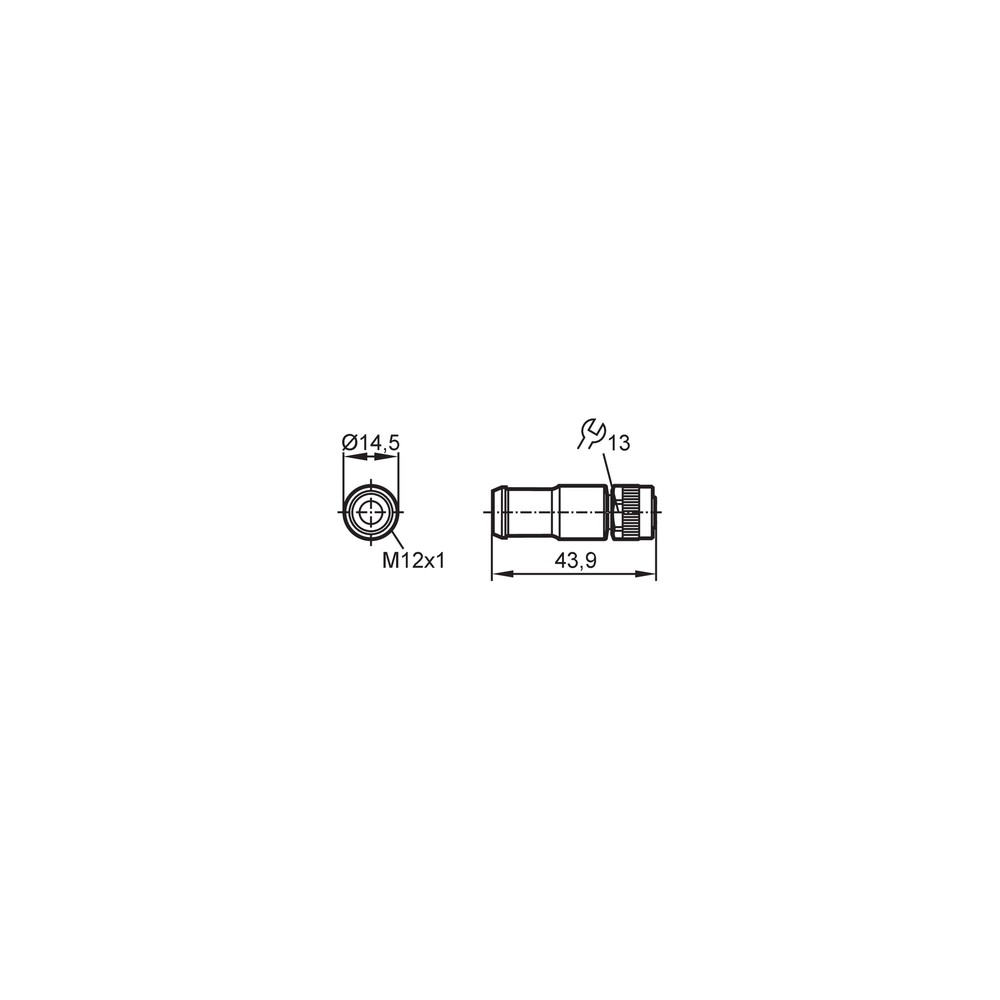

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Erros de comunicação ou falha no envio de frames.	Terminação ausente ou incorreta no barramento CAN.	Verifique com multímetro a resistência de 120 Ω entre os pinos de sinal.
Rachadura no invólucro ou deformação da vedação.	Torque de aperto excessivo no conector M12.	Verifique visualmente se o conector está íntegro e se o torque foi respeitado.
Conector não encaixa ou falha na transmissão elétrica.	Incompatibilidade de protocolo ou codificação.	Confirme se a codificação A é a correta para o seu equipamento.
Instabilidade de sinal intermitente.	Oxidação nos pinos por falha na vedação (IP).	Inspecione os pinos quanto a sinais de corrosão ou umidade interna.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial IFM (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este conector e para qual aplicação ele serve?

Este produto é um conector fêmea M12 com resistência de terminação integrada de 120 Ω, projetado especificamente para redes CAN-Bus em aplicações móveis.

O que vem na embalagem do produto?

O E11589 inclui apenas o conector fêmea com a resistência de terminação interna já montada, pronto para conexão.

Para quais sistemas este conector não é indicado?

Este componente não é adequado para aplicações industriais que exijam protocolos diferentes de CAN-Bus ou para ambientes com temperaturas que excedam a faixa de -40°C a 85°C.

Existem restrições de ambiente ou material para uso deste conector?

Ele não deve ser utilizado em instalações que requerem blindagem específica contra interferência eletromagnética (EMI) fora das especificações de invólucro em TPU e porca niquelada.

Como diagnosticar falhas de comunicação na rede CAN com este componente?

Se a comunicação CAN-Bus apresentar erros de frame ou falta de integridade de sinal, a causa provável é a falta de terminação correta; verifique se este conector está instalado nas extremidades da rede.

O que fazer se a rede CAN apresentar erros intermitentes?

Sintomas de reflexão de sinal no barramento geralmente indicam terminação incorreta; verifique com um multímetro se a resistência entre os pinos de sinal é de 120 Ω.

Por que utilizar este conector em vez de um resistor de terminação avulso?

O uso de uma resistência integrada no conector economiza espaço e reduz pontos de falha em comparação com resistências de terminação externas ou montadas em PCB.

Este produto é mais indicado para quais tipos de automação?

Este modelo é ideal para aplicações móveis devido à sua construção robusta com grau de proteção IP68, sendo uma solução mais confiável do que adaptar componentes padrão.

Quais os cuidados necessários na montagem?

Para a instalação, certifique-se de que o conector esteja rosqueado manualmente até o fim do curso e utilize um torque de aperto máximo de 0,6 Nm para evitar danos à vedação FKM.

Como é garantida a procedência deste componente?

A origem e procedência são garantidas pelo fabricante ifm electronic, com faturamento direto assegurado pela unidade local.

GLOSSÁRIO TÉCNICO

CAN-Bus

Protocolo de rede industrial padrão para comunicação entre controladores, sensores e atuadores (Ref.: Aplicação).

Resistência de Terminação

Componente elétrico de 120 Ω colocado nas extremidades de uma rede CAN para evitar reflexão de sinal (Ref.: Observações).

M12

Padrão de conexão circular de 12mm amplamente utilizado em automação industrial para sinais e alimentação (Ref.: Conexão elétrica).

IP68

Grau de proteção contra entrada de poeira e imersão contínua em água (Ref.: Proteção).

TPU

Poliuretano termoplástico, material utilizado no invólucro do conector por sua resistência mecânica e durabilidade (Ref.: Material do invólucro).
