Conector Adaptador IFM M16 p/ M12 0,5m IP68

Pré-visualizar: E11588 IFM - Conector Adaptador IFM Automação Industrial M16 p/ M12 Reto 0,5m IP68

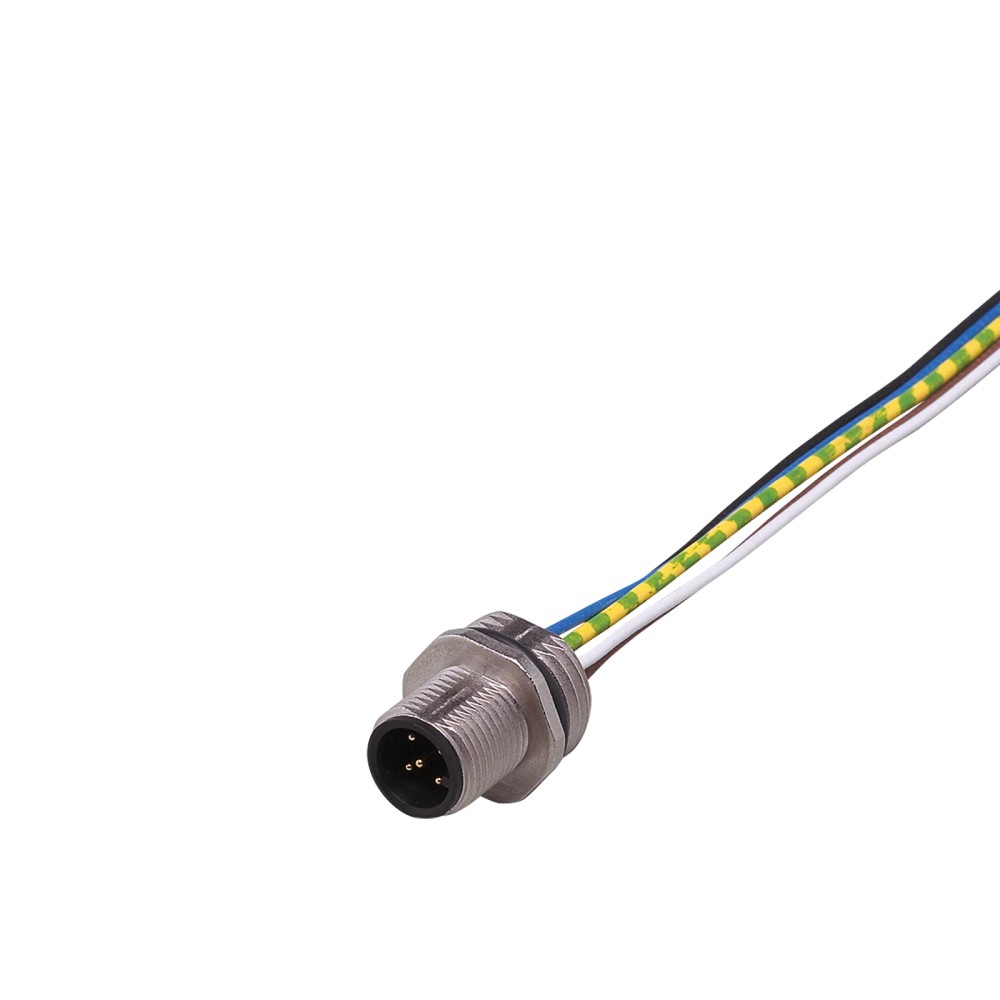

E11588 IFM - Conector Adaptador IFM Automação Industrial M16 p/ M12 Reto 0,5m IP68

Imagem meramente ilustrativa

R$ 153,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11588
EAN: 4021179037655
NCM do produto: 85369090

Destaques do Produto Conexão de entrada...mais

Fechar menu

Saiba mais sobre: "E11588 IFM - Conector Adaptador IFM Automação Industrial M16 p/ M12 Reto 0,5m IP68"

Destaques do Produto

Conexão de entrada

M16

Conexão de saída

M12 reto, codificação A

Número de contatos

Comprimento do cabo

0,5 m

Tensão máxima

< 125 V AC/DC

Proteção

IP68

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E11588 IFM — Conector adaptador M16 para M12 reto, cabo de 0,5 m, IP68

O E11588 é um conector adaptador IFM para aplicações industriais e de automação, com conexão M16 e saída M12 reta. Possui cabo de PVC de 0,5 m com cinco condutores de 0,25 mm² e grau de proteção IP68. A tensão máxima indicada é inferior a 125 V AC/DC; consulte o datasheet para confirmar a adequação à instalação.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
Código do produto	E11588
Conexão	M16 para M12 reto, codificação A
Contatos	5
Comprimento do cabo	0,5 m
Condutores	5 x 0,25 mm²
Material do cabo	PVC
Tensão máxima indicada	< 125 V AC/DC
Grau de proteção	IP68
Temperatura de operação	-25...85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Interligação em aplicações industriais que exijam adaptação entre conexão M16 e conexão M12 reta com codificação A e cinco contatos.
Instalações compatíveis com cabo PVC de 0,5 m, tensão inferior a 125 V AC/DC e temperatura de operação de -25...85 °C.
Aplicações que requeiram grau de proteção IP68, observadas as condições de instalação e uso especificadas pelo fabricante.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir comprimento diferente de 0,5 m, conexão de saída diferente de M12 reta com codificação A ou quantidade de contatos diferente de cinco.
Não utilizar fora da faixa de temperatura de operação indicada (-25...85 °C) ou acima da tensão máxima especificada (< 125 V AC/DC).
Não presumir compatibilidade elétrica apenas pela correspondência mecânica das conexões; confirme a atribuição de contatos e os requisitos do equipamento no datasheet.

APLICAÇÕES E USO

Uso indicado no cadastro: aplicações industriais e automação industrial, para adaptação de conexão M16 para M12 reta.
Pode ser considerado em instalações que correspondam à configuração M12 reta, codificação A, cinco contatos, e que operem dentro dos limites de tensão e temperatura publicados; essa adequação deve ser confirmada contra o equipamento conectado.
O grau de proteção IP68 está informado na ficha. A ficha fornecida não detalha condições de imersão, duração ou profundidade; consulte o datasheet para validar requisitos ambientais específicos.

COMO ESCOLHER

Antes de comprar o E11588 IFM — Conector adaptador M16 para M12 reto, cabo de 0,5 m, IP68, verifique estes pontos:

Escolha o E11588 quando

A instalação exigir conexão M16 para M12 reta, codificação A, com cinco contatos, cabo de 0,5 m e operação dentro dos limites de tensão e temperatura indicados.

Procure outra configuração quando

A conexão M12 precisar de outra orientação ou codificação, o número de contatos ou o comprimento do cabo não corresponder ao necessário, ou a aplicação exceder os limites elétricos ou ambientais publicados.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Conector adaptador E11588	Identificação do produto na ficha do anúncio.
Marca	IFM	Fabricante indicado no anúncio.
Tipo de produto	Conector adaptador	Categoria funcional informada na ficha.
Aplicação	Aplicações industriais / automação industrial	Uso indicado no cadastro do produto.
Modelo/designação	ESTGH050MSS00,5E05 (M16)	Designação apresentada nos dados do produto.
SKU	E11588	Código de identificação do produto.
GTIN	4021179037655	Identificador comercial informado.
Part number do anúncio	E11588	Número de peça informado na fonte primária do anúncio.
Part number do catálogo	ESTGH050MSS00,5E05	Designação adicional apresentada no catálogo associado.

Dados elétricos e conexões
Tensão máxima	< 125 V AC/DC	Limite indicado na ficha; respeitar a tensão aplicável ao circuito.
Conexão de entrada	M16	Rosca/conexão identificada nos dados do produto.
Conexão de saída	1 x M12, reta, codificação A	Configuração elétrica e mecânica indicada para o conector de saída.
Número de contatos	5	Quantidade informada para a conexão M12.
Seção transversal do cabo	5 x 0,25 mm²	Seção e número de condutores informados na ficha.

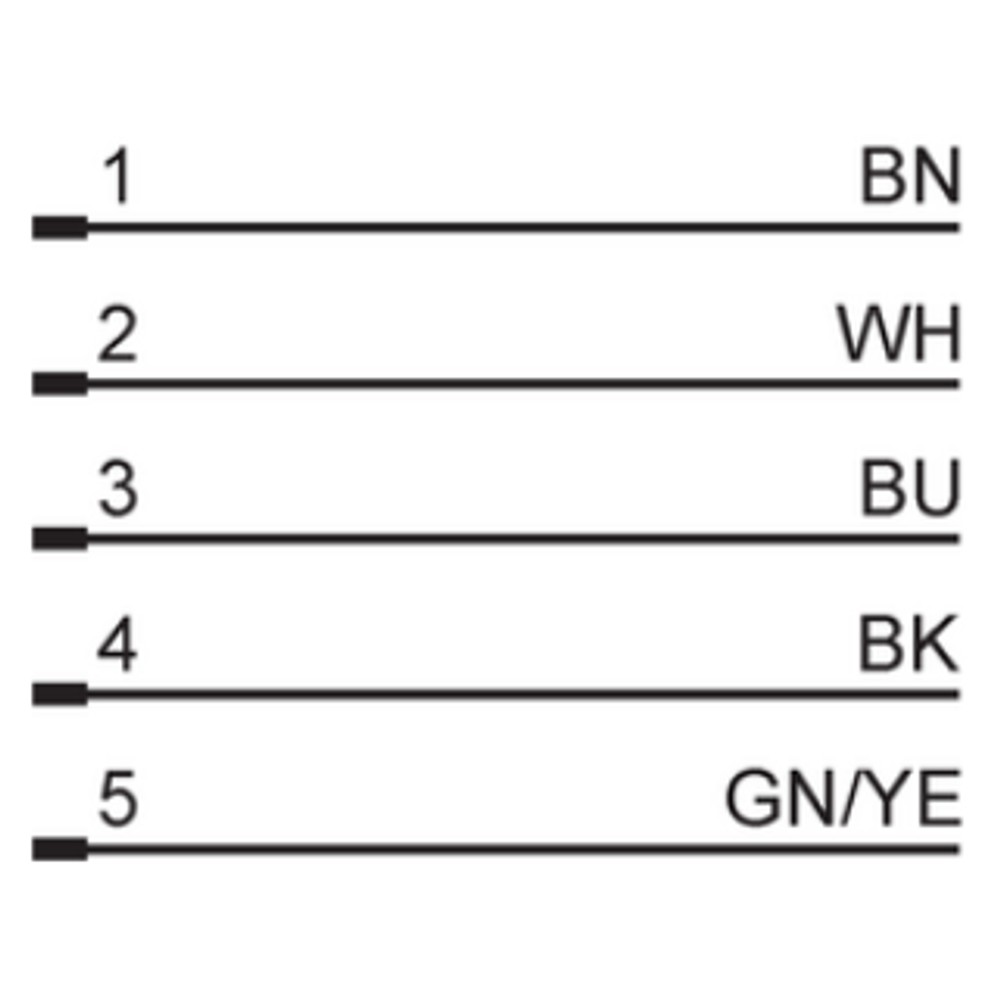

Cores dos fios	BK = preto; BN = marrom; BU = azul; GN = verde; WH = branco; YE = amarelo	Código de cores informado no catálogo; confirme o esquema de contatos no datasheet antes da ligação.

Cabo e materiais
Comprimento do cabo	0,5 m	Comprimento especificado para o cabo.
Material do cabo	PVC	Material informado para o cabo.
Material do invólucro	Zinco moldado sob pressão niquelado	Material informado para o invólucro.

Proteção e condições ambientais
Grau de proteção	IP68	Grau de proteção informado na ficha; condições específicas de ensaio e instalação devem ser consultadas no datasheet.
Temperatura de operação	-25...85 °C	Faixa operacional indicada no catálogo.

Dados mecânicos e fornecimento
Peso	20,3 g	Valor informado no catálogo associado.
Acessório incluído	1 anel de vedação	Acessório listado como incluído.
Quantidade por embalagem	1 peça	Quantidade indicada no catálogo.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha do produto. A presença de conexão M12 não permite concluir compatibilidade com um protocolo específico.

Conexões

Elétrica Adaptador com conexão M16 e saída M12 reta, codificação A, cinco contatos. Cabo PVC de 0,5 m, 5 x 0,25 mm². Tensão máxima indicada: < 125 V AC/DC. Verifique no datasheet a atribuição dos contatos e a correspondência elétrica com o equipamento antes de conectar.

Processo Conexões elétricas M16 e M12; não há conexão de processo fluido especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conexão correspondente M16/M12 reta, codificação A, cinco contatos e requisitos elétricos dentro dos limites informados.	✓	As características de conexão, contatos e tensão correspondem aos dados indicados; confirme também a atribuição elétrica no datasheet.
Equipamento que exige M12 com outra codificação, orientação ou número de contatos.	✗	A ficha identifica saída M12 reta, codificação A, com cinco contatos; a configuração não corresponde à exigida.
Instalação com tensão igual ou superior a 125 V AC/DC.	✗	A tensão máxima indicada é inferior a 125 V AC/DC.
Instalação fora da faixa de -25...85 °C.	✗	A faixa de temperatura de operação especificada é -25...85 °C.
Aplicação que dependa de protocolo de comunicação específico.	✗	A ficha não informa protocolo; não é possível validar compatibilidade de comunicação com os dados disponíveis.

INSTALAÇÃO

Como instalar o E11588 IFM — Conector adaptador M16 para M12 reto, cabo de 0,5 m, IP68

Confirme que a conexão requerida pelo equipamento corresponde a M16 e M12 reta, codificação A, com cinco contatos.

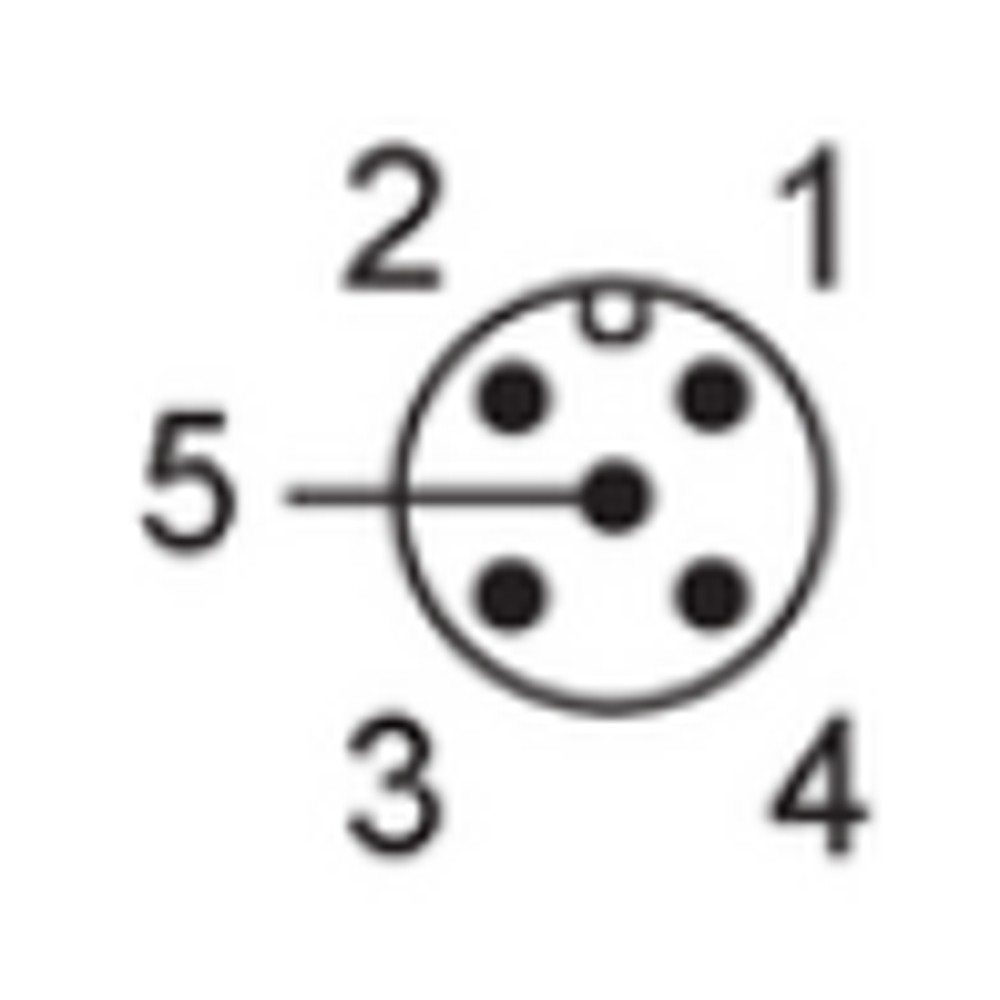

Verifique no datasheet a atribuição dos contatos e compare-a com o esquema elétrico do equipamento; não use apenas as cores dos fios para presumir a função de cada contato.
Desenergize o circuito antes de instalar ou desconectar o adaptador.
Inspecione as conexões e o anel de vedação incluído; mantenha as superfícies de acoplamento limpas e sem danos visíveis.
Acople as conexões sem forçar ou cruzar o encaixe e siga as instruções de montagem do fabricante do equipamento.
Antes de energizar, confira a tensão, a faixa de temperatura e as condições de proteção requeridas pela aplicação em relação aos dados do datasheet.

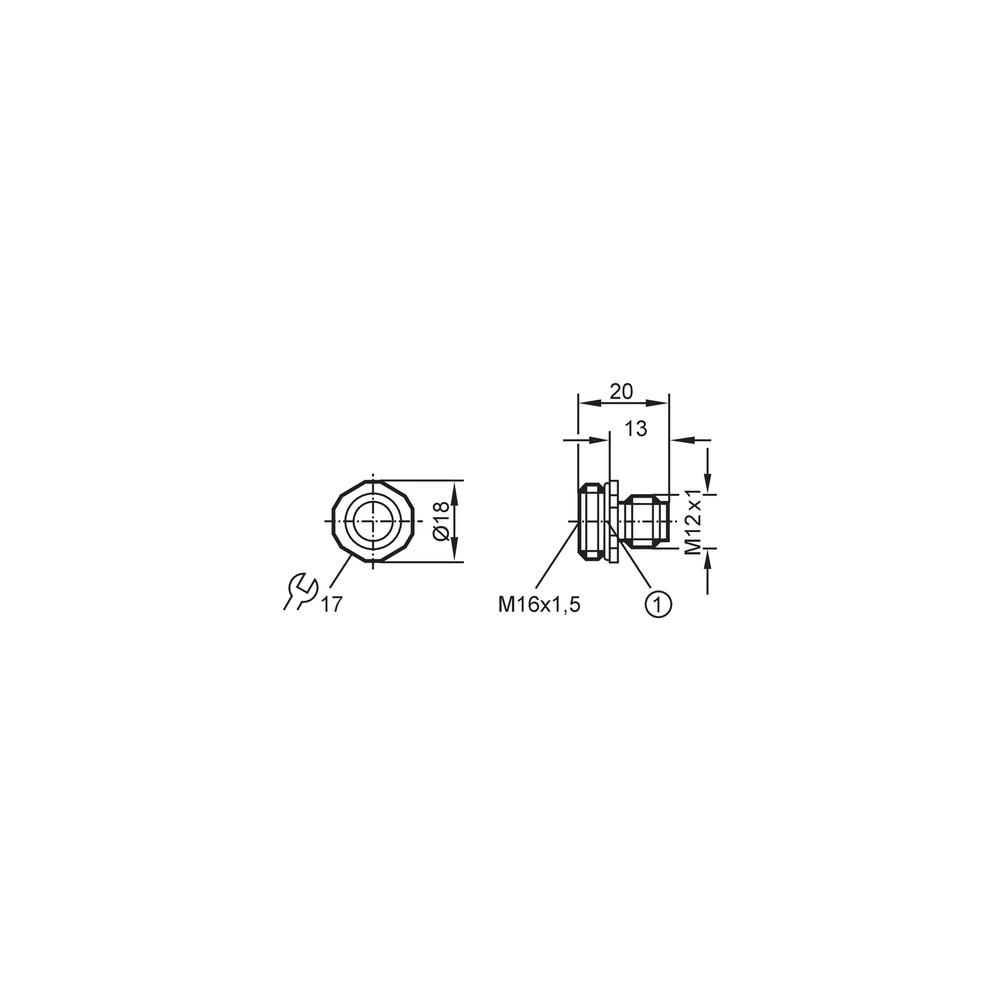

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

1 anel de vedação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O conjunto não estabelece conexão elétrica após a montagem.	Conexões ou atribuições de contatos não correspondentes entre o adaptador e o equipamento.	Confirme M16/M12, codificação A e cinco contatos; compare a atribuição elétrica do datasheet com o esquema do equipamento.
A conexão não acopla ou o encaixe aparenta desalinhado.	Interface requerida diferente da conexão M12 reta, codificação A, ou tentativa de acoplamento desalinhada.	Confira a orientação e a codificação da conexão requerida e inspecione o alinhamento antes de reaplicar força.
Há interrupção ou comportamento elétrico irregular durante a operação.	Ligação de condutores incompatível com o esquema do circuito ou contato inadequado na conexão.	Desenergize o sistema e verifique a continuidade e a correspondência dos contatos conforme o datasheet e o esquema do equipamento.
A vedação do conjunto não atende ao requisito ambiental da instalação.	Anel de vedação ausente, mal posicionado ou danificado, ou condição de uso fora das especificações detalhadas do fabricante.	Inspecione o anel e as superfícies de acoplamento; consulte o datasheet para as condições de ensaio associadas ao IP68.

DOCUMENTAÇÃO TÉCNICA

Datasheet E11588 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E11588 e para que serve?

É um conector adaptador para aplicações industriais, com conexão M16 e saída M12 reta. Serve para interligar conexões correspondentes, desde que a configuração elétrica também seja compatível.

Qual é a configuração da conexão M12 deste adaptador?

A saída é M12 reta, codificação A, com cinco contatos. A atribuição elétrica deve ser confirmada no datasheet.

O anel de vedação vem junto?

Sim. A ficha informa que acompanha uma unidade de anel de vedação.

Este adaptador serve para uma instalação que exige saída M12 angular ou outra codificação?

A ficha especifica saída M12 reta, codificação A. Ela não confirma compatibilidade com saída angular ou outra codificação.

Posso usar o E11588 em tensão igual ou acima de 125 V?

Não conforme o limite informado: a tensão máxima é inferior a 125 V AC/DC. Verifique também os requisitos do circuito no datasheet.

O que verificar se não houver conexão elétrica depois da montagem?

Confira se as interfaces correspondem, se o conector está corretamente acoplado e se a atribuição dos cinco contatos coincide com o esquema do equipamento. Faça as verificações com o circuito desenergizado.

O que pode causar falha intermitente depois de instalar o adaptador?

Uma atribuição de condutores incompatível ou um contato inadequado são causas possíveis. Desenergize e verifique continuidade e correspondência com o esquema do equipamento antes de substituir o produto.

Quando devo escolher este adaptador em vez de outro cabo ou conector?

Escolha o E11588 quando forem requeridos M16 para M12 reta, codificação A, cinco contatos e cabo de 0,5 m. Se a instalação exigir outra conexão, orientação, quantidade de contatos ou comprimento, procure uma configuração que corresponda a esses requisitos.

Como devo fazer a instalação sem danificar a conexão?

Desenergize o circuito, confira a correspondência das conexões e alinhe os conectores antes do acoplamento, sem forçar. Consulte o datasheet para a atribuição dos contatos e as instruções de montagem aplicáveis.

O que fazer se houver dúvida sobre o grau IP68 na aplicação?

Consulte o datasheet do fabricante para confirmar as condições de ensaio e uso associadas ao IP68. A ficha resumida não informa profundidade ou duração de imersão.

GLOSSÁRIO TÉCNICO

M16

Designação da conexão identificada para o lado de entrada do adaptador. (Ref.: rosca de conexão M16)

M12

Designação da conexão de saída, neste produto reta e com codificação A. (Ref.: conexão M12, reta, codificação A)

Codificação A

Identificação da configuração da conexão M12 informada na ficha; deve corresponder à conexão do equipamento. (Ref.: conexão elétrica do conector)

IP68

Grau de proteção informado para o produto; as condições específicas de aplicação devem ser confirmadas no datasheet. (Ref.: grau de proteção IP68)

Seção transversal

Área nominal indicada para os condutores do cabo. (Ref.: cabo 5 x 0,25 mm²)
