Prolongador Duplo em T IFM E11566

Pré-visualizar: E11566 IFM - Prolongador Duplo em T IFM Para Sensores de Pressão PNI IP68 PUR 30V

E11566 IFM - Prolongador Duplo em T IFM Para Sensores de Pressão PNI IP68 PUR 30V

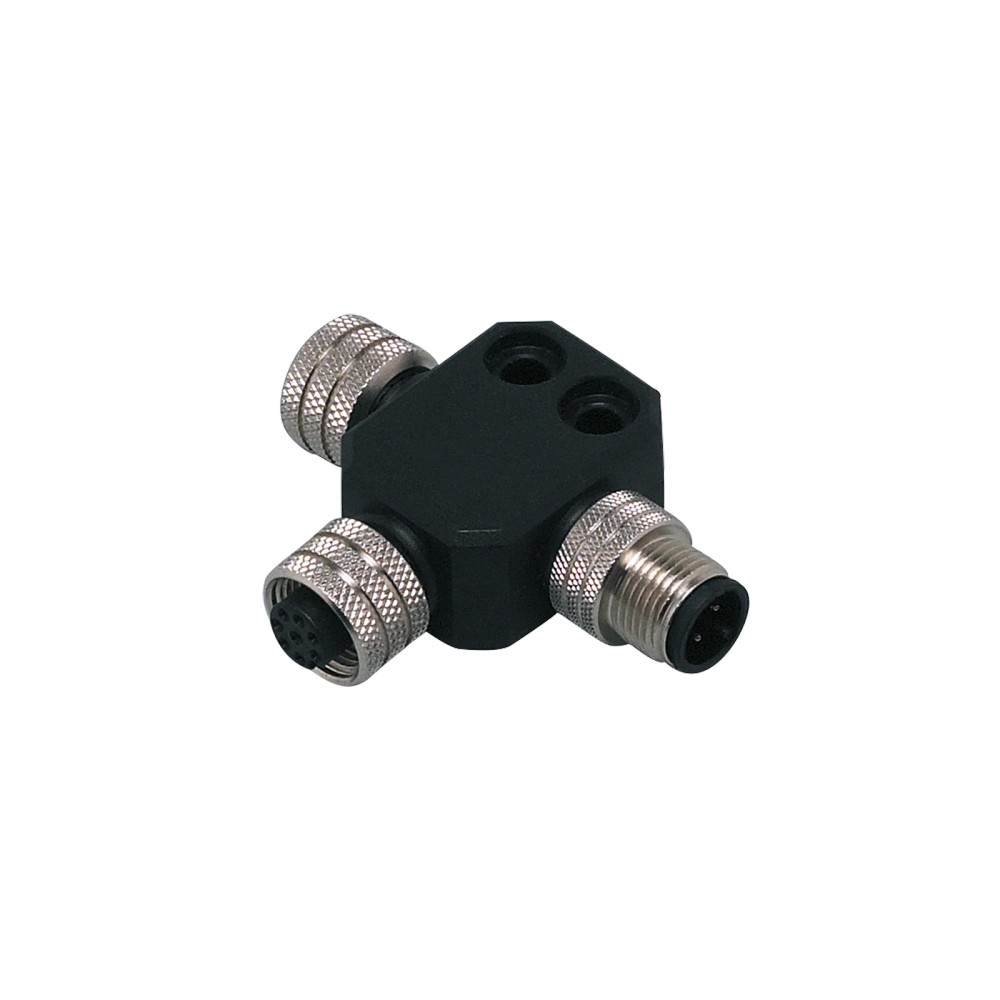

Imagem meramente ilustrativa

R$ 503,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11566
EAN: 4021179037433
NCM do produto: 85369090

Destaques do Produto Aplicação Sensores de...mais

Fechar menu

Saiba mais sobre: "E11566 IFM - Prolongador Duplo em T IFM Para Sensores de Pressão PNI IP68 PUR 30V"

Destaques do Produto

Aplicação

Sensores de pressão PNI

Configuração

Duplo em T, modelo T SPLITTER M12/2XUS

Tensão de operação

Inferior a 30 V AC / inferior a 36 V DC

Capacidade de carga

3 A total e por módulo/slot

Proteção e material

IP68; invólucro em PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Prolongador Duplo em T IFM E11566 para Sensores de Pressão PNI, M12/2XUS, PUR, IP68

O IFM E11566 é um prolongador duplo em T destinado a sensores de pressão PNI. É usado em aplicações industriais e de automação industrial. Possui invólucro em PUR, grau de proteção IP68 e tensão de operação inferior a 30 V AC e 36 V DC, conforme a ficha técnica.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Prolongador duplo em T
Modelo	T SPLITTER M12/2XUS
Aplicação especificada	Sensores de pressão PNI
Tensão de operação	< 30 V AC / < 36 V DC
Capacidade de carga total	3 A
Capacidade de carga por módulo/slot	3 A
Grau de proteção	IP68
Material do invólucro	PUR
Temperatura ambiente	-25 a 90 °C
Peso	38,2 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação industrial com sensores de pressão PNI, conforme a aplicação indicada na ficha do produto.
Instalações que atendam às condições elétricas, ambientais e de alinhamento especificadas para o E11566.

⚠ Considere outro se precisa de:

Não selecione o E11566 se a aplicação exigir tensão acima dos limites especificados ou carga superior a 3 A.
Não presuma compatibilidade com sensores ou dispositivos diferentes dos sensores de pressão PNI sem confirmar a configuração e a pinagem no datasheet do fabricante.

APLICAÇÕES E USO

Uso especificado: conexão em aplicações industriais e de automação industrial com sensores de pressão PNI.
A operação deve respeitar os limites de tensão, a capacidade de carga e a faixa de temperatura ambiente informados na ficha técnica.
A ficha informa grau de proteção IP68; confirme as condições de instalação e uso aplicáveis no datasheet do fabricante.
A orientação indicada é com as conexões de encaixe A/B horizontais e o sensor na vertical. Outros arranjos não estão confirmados nos dados disponíveis.

COMO ESCOLHER

Antes de comprar o Prolongador Duplo em T IFM E11566 para Sensores de Pressão PNI, M12/2XUS, PUR, IP68, verifique estes pontos:

Escolha o E11566

Quando a aplicação envolver sensor de pressão PNI e exigir a configuração de prolongador duplo em T T SPLITTER M12/2XUS, respeitando os limites de tensão e carga indicados.

Verifique antes de especificar

Confirme no datasheet a disposição das conexões e a atribuição dos pinos para o sensor e os demais componentes. A ficha disponível informa alinhamento das conexões A/B na horizontal com o sensor na vertical.

Considere outra configuração

Se a aplicação não usar sensores de pressão PNI, exigir corrente ou tensão fora dos limites informados, ou requerer pinagem diferente, valide outro componente com o fabricante; não há modelo alternativo especificado nesta ficha.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Prolongador duplo em T	Classificação do componente na ficha do produto.
Designação do modelo	T SPLITTER M12/2XUS	Identificação de modelo informada para o prolongador.
Aplicação	Para sensores de pressão PNI; aplicações industriais e de automação industrial	Aplicação indicada nos dados do produto e no catálogo.
Categoria	Tecnologia de conexão	Categoria comercial do produto.
Código do produto	E11566	SKU e part number informados.
GTIN	4021179037433	Identificador comercial informado.

Dados elétricos
Tensão de operação	< 30 V AC / < 36 V DC	Limites de operação informados nos dados do produto.
Capacidade de carga total	3 A	Capacidade total especificada.
Capacidade de carga por módulo/slot	3 A	Capacidade indicada para cada módulo/slot.

Conexão e alinhamento
Configuração	Duplo em T	Configuração física declarada do prolongador.
Observação de alinhamento	Conexões de encaixe A/B horizontais com o sensor na vertical	Orientação indicada na ficha; considerar durante a montagem.
Pinagem	Não detalhada nos dados fornecidos	Consultar o datasheet para confirmar atribuição dos pinos antes da ligação.

Condições ambientais e proteção
Grau de proteção	IP68	Grau de proteção declarado para o produto.
Temperatura ambiente	-25 a 90 °C	Faixa de temperatura ambiente informada.

Dados mecânicos e materiais
Material do invólucro	PUR	Material do invólucro informado.
Peso	38,2 g	Massa indicada nos dados do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação. O produto é descrito como prolongador duplo em T para sensores de pressão PNI; confirme o protocolo e a pinagem no datasheet do sensor e do prolongador.

Conexões

Elétrica Modelo T SPLITTER M12/2XUS. Tensão de operação informada: < 30 V AC / < 36 V DC; capacidade de carga: 3 A total e 3 A por módulo/slot. A ficha não detalha a atribuição dos pinos; consulte o datasheet antes da ligação.

Processo Não há conexão de processo de fluido especificada. O produto é um acessório de conexão elétrica para sensores de pressão PNI.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conexão de sensor de pressão PNI em aplicação dentro dos limites elétricos especificados	✓	A ficha identifica expressamente o uso com sensores de pressão PNI e informa limites de tensão e capacidade de carga.
Aplicação que exija tensão acima de 30 V AC ou 36 V DC	✗	A tensão de operação especificada é inferior a 30 V AC e inferior a 36 V DC.
Aplicação com carga superior a 3 A	✗	A capacidade indicada é 3 A total e 3 A por módulo/slot.
Conexão a outro dispositivo ou sensor sem confirmação da pinagem	✗	A ficha não confirma compatibilidade com outros dispositivos nem fornece a atribuição detalhada dos pinos.
Instalação com necessidade de conexão de processo para fluido	✗	O E11566 é identificado como prolongador elétrico; não há conexão de processo de fluido informada.

INSTALAÇÃO

Como instalar o Prolongador Duplo em T IFM E11566 para Sensores de Pressão PNI, M12/2XUS, PUR, IP68

Confirme que o sensor utilizado é da família PNI indicada para o E11566 e consulte a documentação dos componentes conectados.
Verifique no datasheet a pinagem e a função de cada conexão antes de energizar; a atribuição dos pinos não está detalhada nos dados fornecidos.
Confira que a tensão aplicada permaneça abaixo dos limites especificados para AC ou DC.
Confirme que a corrente não exceda 3 A total nem 3 A por módulo/slot.
Monte o conjunto observando o alinhamento indicado: conexões de encaixe A/B horizontais com o sensor na vertical.
Após a montagem, inspecione o encaixe das conexões e valide a operação conforme as instruções do fabricante do sensor e do prolongador.

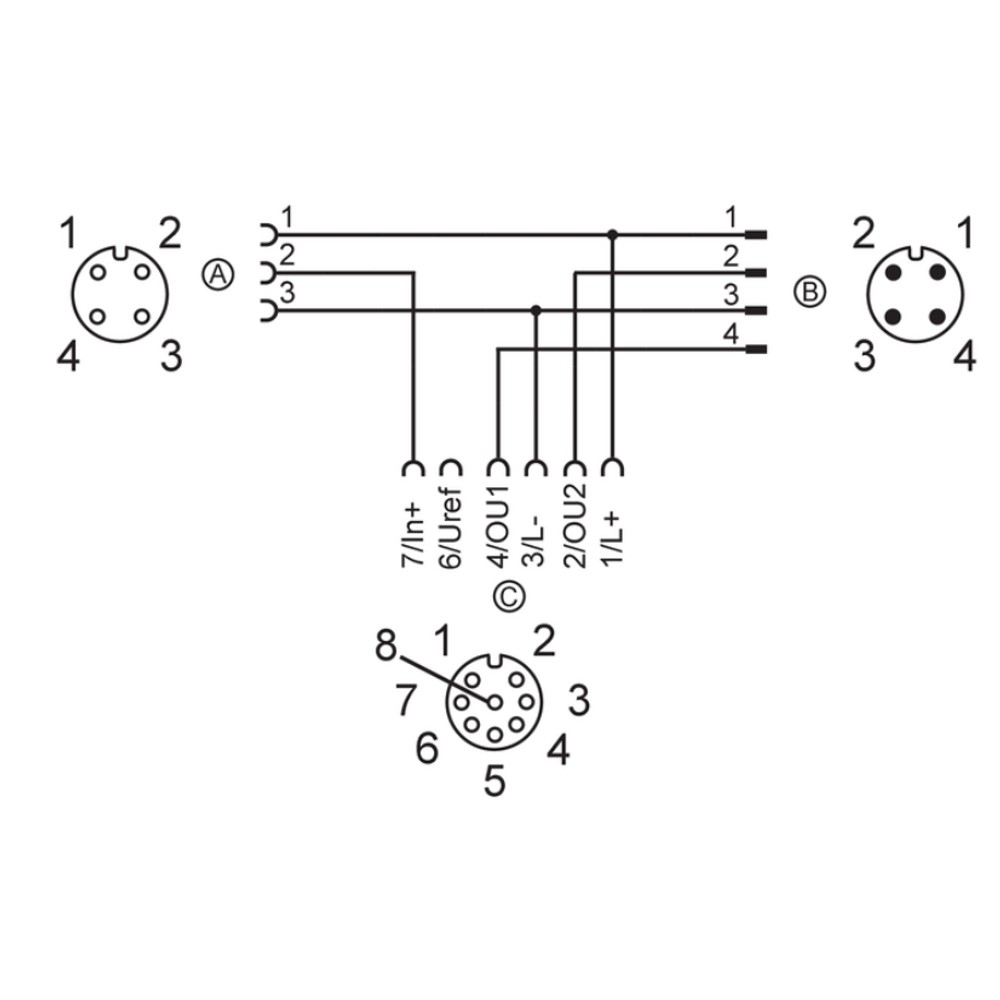

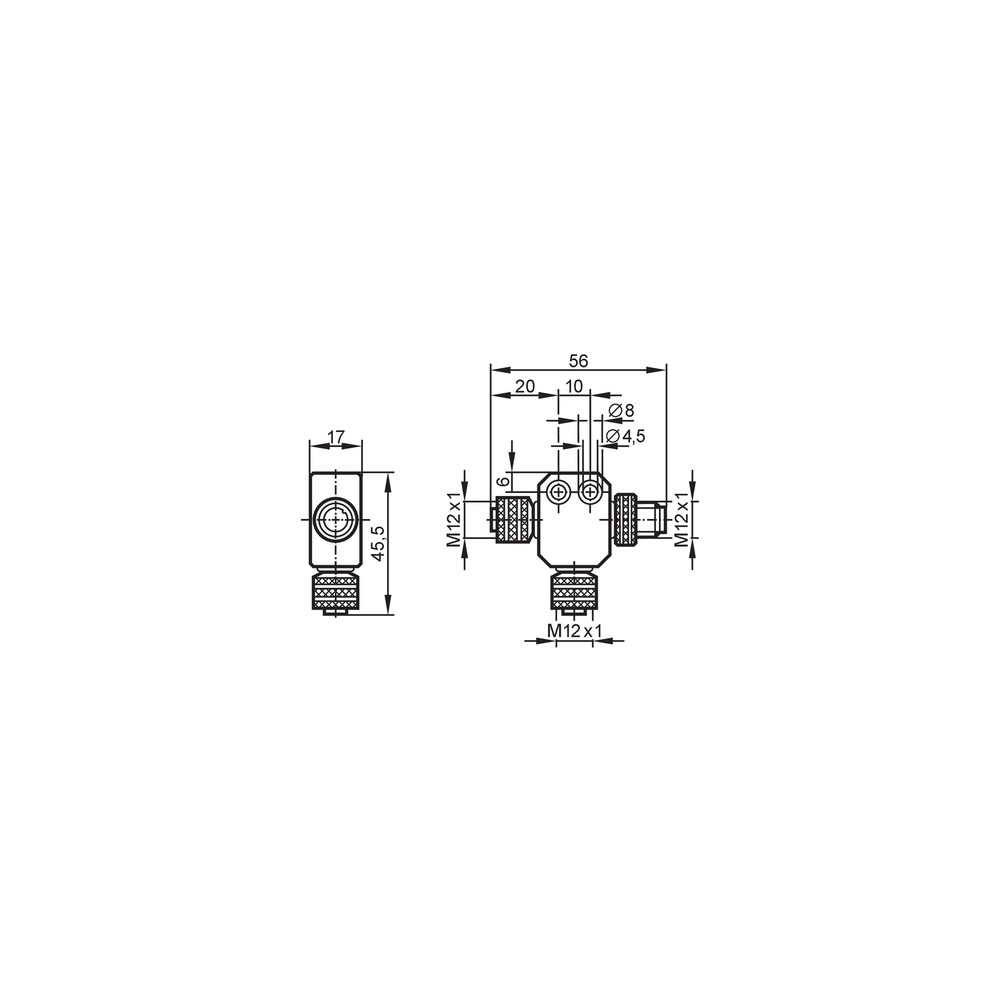

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor ou circuito conectado não funciona após a montagem.	Conexão incompleta ou pinagem incompatível com os componentes utilizados.	Desenergize o circuito, confira o encaixe e compare a pinagem com os documentos do sensor e do E11566.
Funcionamento instável ou interrupções na conexão.	Conexões A/B montadas fora da orientação indicada ou encaixe inadequado.	Verifique visualmente os encaixes e compare a montagem com a orientação A/B horizontal e sensor vertical informada na ficha.
O prolongador ou o circuito não opera dentro da aplicação prevista.	Tensão aplicada fora dos limites especificados.	Meça a tensão no circuito e compare com os limites de < 30 V AC e < 36 V DC.
Desconexão, falha ou aquecimento percebido no circuito conectado.	Carga elétrica acima da capacidade informada para o produto.	Verifique a corrente total e por módulo/slot; ambas não devem exceder 3 A conforme os dados do produto.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E11566 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E11566 e para quem ele serve?

É um prolongador duplo em T, modelo T SPLITTER M12/2XUS, indicado para sensores de pressão PNI em aplicações industriais e de automação.

O que vem na embalagem do E11566?

A ficha informa uma peça por embalagem. Não há acessórios adicionais listados.

Posso usar o E11566 com qualquer sensor ou conexão M12?

A aplicação explicitamente indicada é para sensores de pressão PNI. A ficha não confirma compatibilidade universal com outros sensores ou conexões; valide modelo e pinagem no datasheet.

O E11566 serve para uma aplicação acima de 30 V AC ou 36 V DC?

Não, os limites informados são inferiores a 30 V AC e inferiores a 36 V DC. Para outra faixa, selecione um componente cujos dados elétricos atendam à aplicação.

O sensor não funciona depois de conectar o prolongador; o que devo verificar?

Verifique primeiro o encaixe e a pinagem indicada nos documentos do sensor e do E11566. A ficha fornecida não detalha a atribuição dos pinos.

A conexão apresenta falhas intermitentes; o que pode estar acontecendo?

Uma possibilidade é o encaixe ou o alinhamento incorreto das conexões. Confira a montagem e a orientação A/B horizontal com o sensor na vertical.

Devo comprar o E11566 ou peças avulsas?

O E11566 é fornecido como uma peça por embalagem e já corresponde à configuração dupla em T descrita. A ficha não especifica componentes avulsos ou um kit alternativo.

Quando escolher o E11566 em vez de outro prolongador?

Escolha-o quando precisar da configuração T SPLITTER M12/2XUS para sensores de pressão PNI e a aplicação respeitar os limites elétricos especificados. Para outros dispositivos ou pinagens, confirme a compatibilidade antes de selecionar.

Como devo orientar o prolongador na instalação?

A ficha indica as conexões de encaixe A/B na horizontal com o sensor na vertical. Consulte também o datasheet para confirmar pinagem e montagem.

Este produto serve como conexão de processo para pressão ou fluido?

Não há conexão de processo de fluido especificada; o E11566 é descrito como prolongador elétrico para sensores de pressão PNI.

GLOSSÁRIO TÉCNICO

Prolongador duplo em T

Componente de conexão com configuração física em T, identificado para uso com sensores de pressão PNI. (Ref.: Configuração)

T SPLITTER M12/2XUS

Designação de modelo informada para o E11566. (Ref.: Designação do modelo)

IP68

Grau de proteção declarado para o invólucro do produto. (Ref.: Grau de proteção)

PUR

Material do invólucro informado para o prolongador. (Ref.: Material do invólucro)

Capacidade de carga

Limite de corrente especificado para o conjunto e para cada módulo/slot. (Ref.: Capacidade de carga total e Capacidade de carga por módulo/slot)
