Soquete Confeccionável M8 IFM E11552

Pré-visualizar: E11552 IFM - Soquete Confeccionável M8 IFM Automação Industrial 3 Pinos IP68

E11552 IFM - Soquete Confeccionável M8 IFM Automação Industrial 3 Pinos IP68

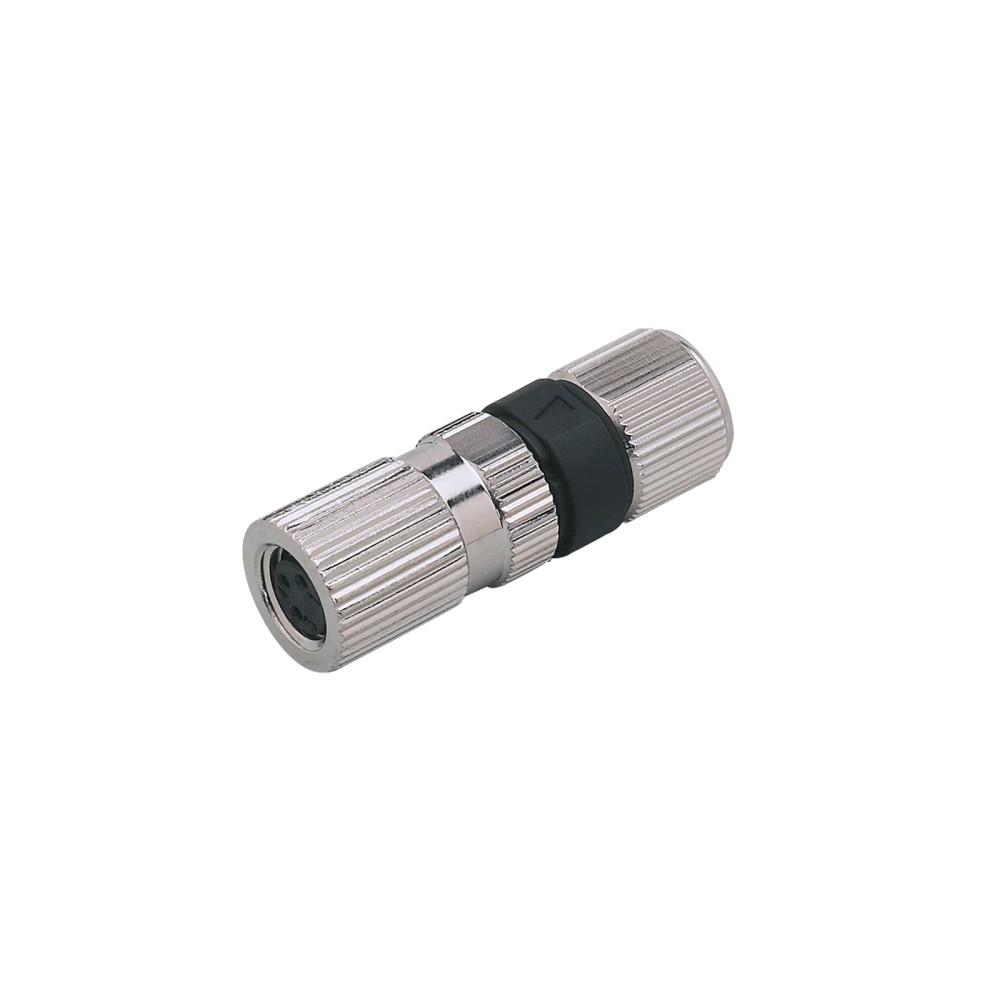

Imagem meramente ilustrativa

R$ 153,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11552
EAN: 4021179037297
NCM do produto: 85369090

Destaques do Produto Interface M8 reto, 3...mais

Fechar menu

Saiba mais sobre: "E11552 IFM - Soquete Confeccionável M8 IFM Automação Industrial 3 Pinos IP68"

Destaques do Produto

Interface

M8 reto, 3 pinos, codificação A

Tipo

Soquete confeccionável

Tensão de operação

< 45 V AC

Proteção

IP68

Tecnologia de conexão

Deslocamento de isolamento

Faixa de seção dos condutores

0,14...0,38 mm²

Por que comprar IFM na Melhor Indústria?

Sobre o Soquete Confeccionável M8 IFM E11552, reto, 3 pinos, IP68

O IFM E11552 é um soquete confeccionável M8 para conexões em aplicações industriais e de automação. Possui conexão reta de 3 pinos, codificação A e tecnologia de deslocamento de isolamento. A ficha informa grau de proteção IP68 e tensão de operação inferior a 45 V AC.

PRINCIPAIS ESPECIFICAÇÕES

Produto	Soquete confeccionável
Modelo	E11552
Conexão	1 x M8, reto
Número de contatos	3
Codificação	A
Tensão de operação	< 45 V AC
Grau de proteção	IP68
Tecnologia de conexão	Deslocamento de isolamento; condutores de 0,14...0,38 mm²
Isolamento dos fios	PVC / TPE
Peso	17,2 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que requeiram um soquete confeccionável com conexão M8 reta de 3 pinos e codificação A.
Montagens cujos condutores atendam à tecnologia de deslocamento de isolamento especificada, com seção de 0,14...0,38 mm².
Aplicações compatíveis com tensão de operação inferior a 45 V AC e grau de proteção IP68.

⚠ Considere outro se precisa de:

Não selecionar quando a tensão de operação exigida for igual ou superior a 45 V AC.
Não selecionar se a configuração requerida não corresponder a uma conexão M8 reta, de 3 pinos e codificação A.
Não utilizar condutores fora da faixa de seção de 0,14...0,38 mm² na tecnologia de conexão especificada.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: conexões em aplicações industriais e de automação industrial.
Pode ser considerado em uma montagem com conexão M8 reta de 3 pinos e codificação A, desde que a interface do dispositivo, a pinagem e os requisitos elétricos sejam confirmados. Essa possibilidade é uma inferência baseada nas características da conexão.
Para uso dentro da condição de proteção IP68, consulte o datasheet para confirmar as condições específicas de instalação e ensaio aplicáveis; o contexto não detalha profundidade, duração ou outros parâmetros de exposição.

COMO ESCOLHER

Antes de comprar o Soquete Confeccionável M8 IFM E11552, reto, 3 pinos, IP68, verifique estes pontos:

Escolha o E11552

Quando a montagem exigir um soquete M8 reto, de 3 pinos, codificação A, confeccionável por deslocamento de isolamento, e os condutores estiverem na faixa de 0,14...0,38 mm².

Verifique os limites elétricos e mecânicos

Confirme que a tensão de operação é inferior a 45 V AC e que o dispositivo correspondente possui conexão M8 compatível em geometria e codificação. A compatibilidade elétrica depende também da pinagem e dos requisitos do equipamento, que não estão detalhados na ficha.

Considere outra configuração

Se a aplicação exigir outra quantidade de pinos, outra codificação, outra geometria ou condutores fora da faixa informada, procure uma versão cujas especificações correspondam a esses requisitos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Soquete confeccionável	Identificação do componente.
Característica	Confeccionável	Permite a montagem do conector conforme a tecnologia de conexão especificada.
Aplicação	Aplicações industriais / automação industrial	Aplicação indicada na ficha do produto.
Marca	IFM	Fabricante indicado no anúncio.
SKU	E11552	Código do produto no anúncio.
GTIN	4021179037297	Identificador comercial informado.
Part number	E11552	Código informado nos dados prioritários do anúncio.

Dados elétricos
Tensão de operação	< 45 V AC	Limite informado nos dados prioritários do anúncio.
Capacidade de carga total	4 A	Valor informado nos atributos técnicos disponíveis.
Classe de proteção	III	Classificação informada na ficha técnica disponível.
Contatos	3, dourados	Número e acabamento dos contatos informados.
Contatos banhados a ouro	Sim	Característica especial indicada nos dados do produto.

Tecnologia de conexão
Conexão	1 x M8, reto	Geometria e tamanho da conexão informados.
Codificação	A	Codificação mecânica indicada na ficha.
Tecnologia de conexão	Tecnologia de deslocamento de isolamento	Método de conexão dos fios indicado para o produto.
Seção dos condutores	0,14...0,38 mm²	Faixa associada à tecnologia de deslocamento de isolamento.
Diâmetro de isolamento dos fios	Ø 1,0...1,6 mm	Faixa informada para o isolamento dos condutores.
Diâmetro do revestimento do cabo	Ø 3...5 mm	Faixa informada para o revestimento do cabo.

Materiais
Material do invólucro	PA	Material indicado nos atributos técnicos disponíveis.
Material da porca	Latão, niquelado	Material e acabamento indicados para a porca.
Isolamento dos fios	PVC / TPE	Materiais informados para o isolamento dos fios.

Proteção e condições ambientais
Grau de proteção	IP68	Grau de proteção especificado para o produto; condições detalhadas de ensaio não foram fornecidas no contexto.
Temperatura ambiente	-25...90 °C	Faixa de temperatura ambiente informada nos atributos técnicos disponíveis.

Dados mecânicos
Peso	17,2 g	Peso indicado nos atributos do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. O produto é um componente de conexão passivo; confirme a aplicação e a pinagem no datasheet e na documentação dos dispositivos envolvidos.

Conexões

Elétrica Soquete confeccionável com 3 contatos, codificação A, tensão de operação inferior a 45 V AC e conexão dos condutores por tecnologia de deslocamento de isolamento para 0,14...0,38 mm². A ficha não informa a pinagem; verificar o datasheet antes de ligar.

Processo Conexão elétrica M8 reta. A ficha não informa uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Acoplamento com conector M8 de 3 pinos e codificação A, com compatibilidade mecânica e elétrica confirmada pelo fabricante do dispositivo	✓	A ficha identifica conexão M8 reta, 3 contatos e codificação A. A pinagem e os requisitos elétricos do conjunto ainda precisam ser conferidos.
Aplicação com tensão de operação inferior a 45 V AC	✓	A tensão informada para o produto é inferior a 45 V AC.
Aplicação com tensão de operação igual ou superior a 45 V AC	✗	A tensão de operação especificada é inferior a 45 V AC.
Montagem com condutores de 0,14...0,38 mm² usando deslocamento de isolamento	✓	Essa é a faixa de seção informada para a tecnologia de conexão do produto.
Aplicação que exige um protocolo de comunicação específico	✗	A ficha não declara suporte a protocolos; não é possível validar compatibilidade de protocolo com os dados disponíveis.
Aplicação que exige outra quantidade de contatos ou outra codificação	✗	O produto é especificado com 3 contatos e codificação A.

INSTALAÇÃO

Como instalar o Soquete Confeccionável M8 IFM E11552, reto, 3 pinos, IP68

Confirme no datasheet que o modelo E11552, a conexão M8, os 3 contatos e a codificação A correspondem à interface pretendida.
Desenergize o circuito antes de iniciar a montagem e siga os procedimentos de segurança da instalação.
Verifique se os condutores estão na faixa de seção de 0,14...0,38 mm² e se o isolamento atende ao diâmetro informado de Ø 1,0...1,6 mm.
Confirme que o revestimento do cabo está na faixa de Ø 3...5 mm.
Monte os condutores usando a tecnologia de deslocamento de isolamento e siga as instruções do fabricante para a preparação e montagem.
Antes de energizar, confira a montagem e valide a pinagem e a continuidade conforme o datasheet e a documentação do equipamento conectado.

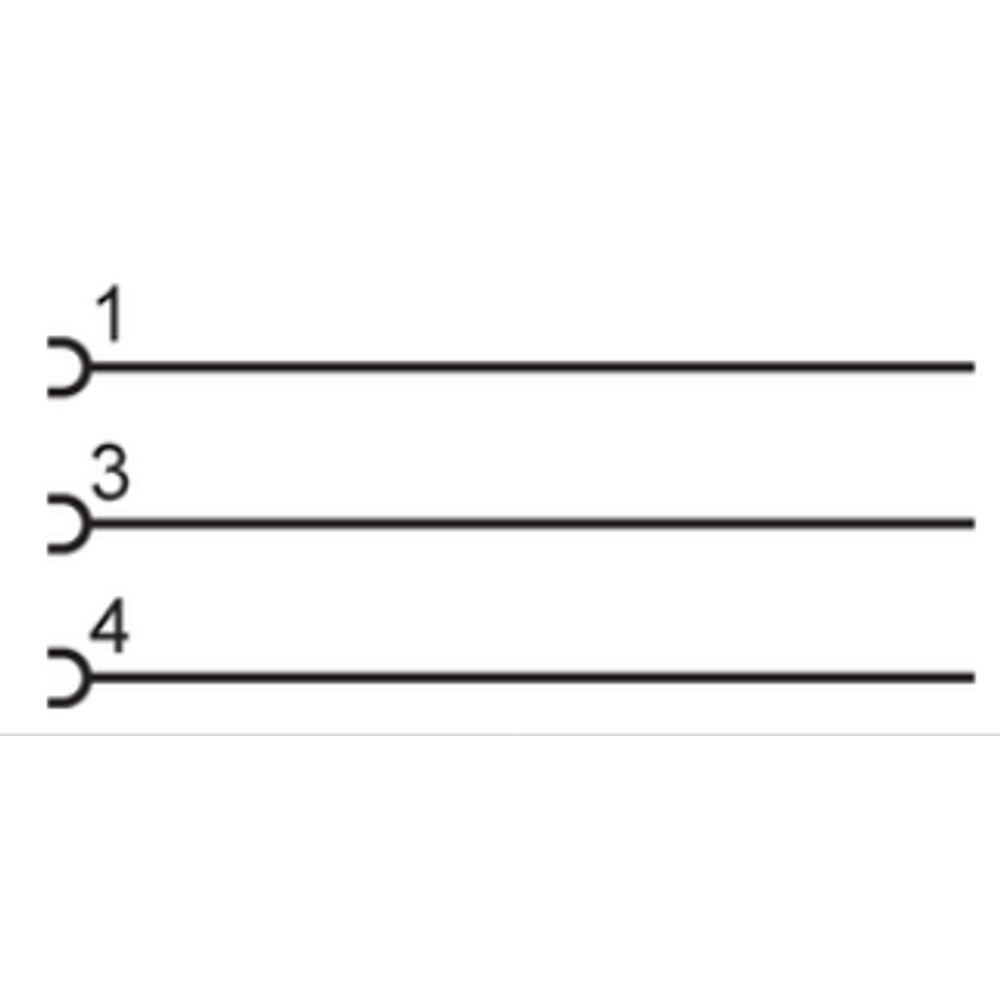

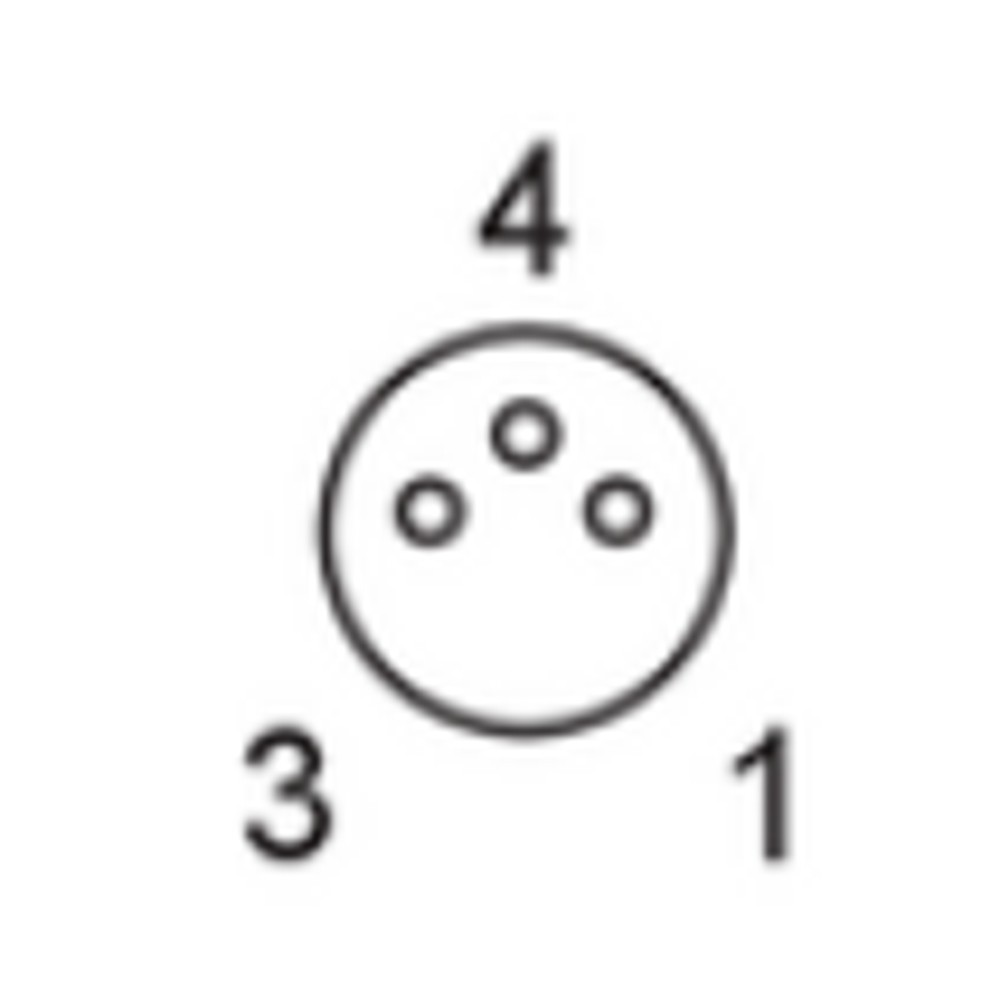

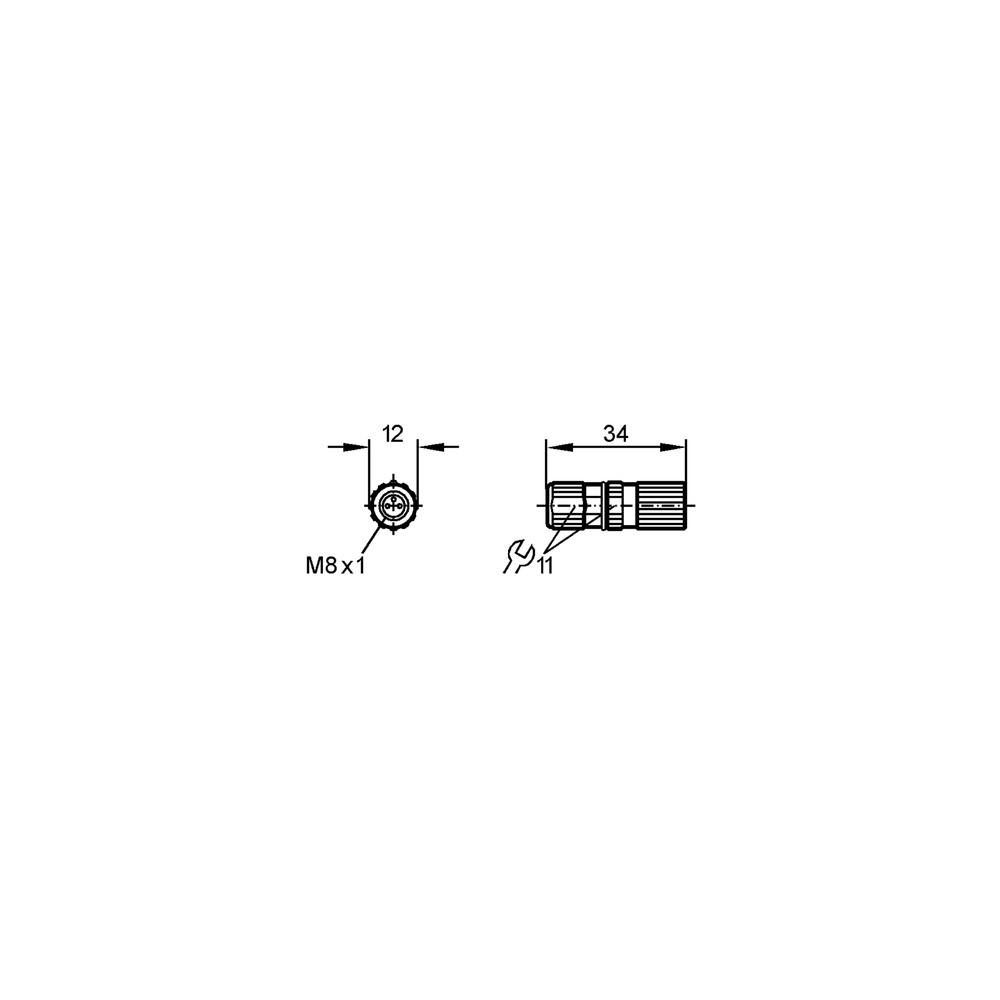

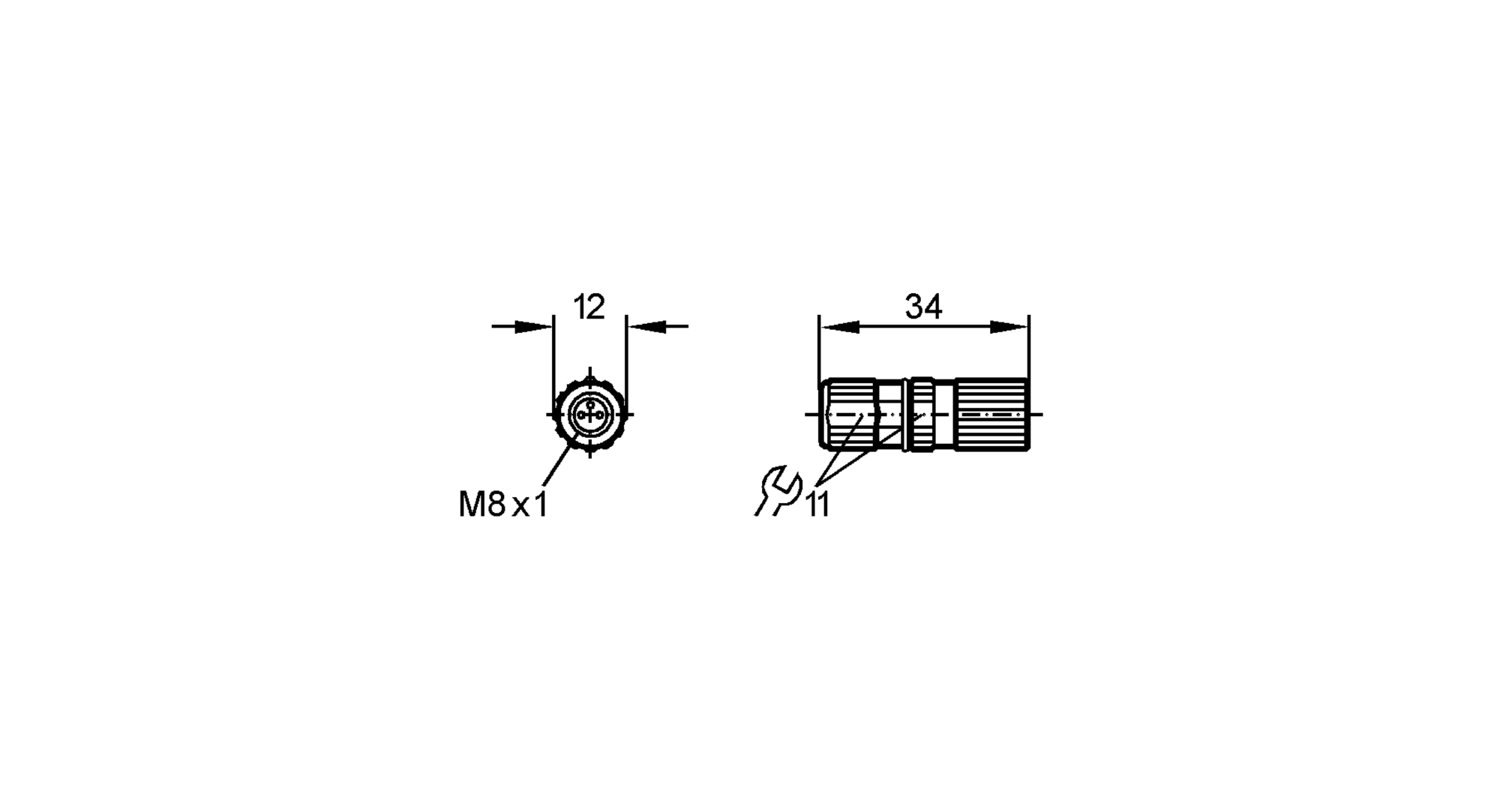

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não funciona após a montagem.	Possível montagem incorreta dos condutores ou divergência de pinagem entre o soquete e o dispositivo.	Desenergize o circuito e compare a montagem com o datasheet e a pinagem especificada para o equipamento conectado.
O condutor não fica conectado de forma consistente.	A seção do condutor pode estar fora da faixa de 0,14...0,38 mm² ou o diâmetro do isolamento pode não corresponder à faixa indicada.	Confira a seção do condutor e meça ou verifique a especificação do isolamento, que deve corresponder a Ø 1,0...1,6 mm.
A montagem do cabo não se ajusta ao conector.	O diâmetro do revestimento do cabo pode estar fora da faixa especificada.	Verifique se o revestimento do cabo está entre Ø 3...5 mm.
Há falha de conexão ao acoplar o soquete ao dispositivo.	Pode haver incompatibilidade mecânica ou de codificação entre as interfaces, ou conexão incompleta.	Confirme que o dispositivo possui interface M8 compatível, codificação A e configuração correspondente; inspecione o acoplamento sem forçar a conexão.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E11552 (Datasheet) Desenho em escala IFM E11552 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E11552 e para que serve?

É um soquete confeccionável M8 reto, de 3 pinos e codificação A, destinado a conexões em aplicações industriais e de automação.

Quais condutores posso usar nesse soquete?

A tecnologia de deslocamento de isolamento está especificada para condutores de 0,14...0,38 mm². A ficha também informa isolamento dos fios com diâmetro de Ø 1,0...1,6 mm.

Esse modelo serve para uma aplicação com tensão acima de 45 V AC?

Não: a ficha prioritária informa tensão de operação inferior a 45 V AC. Para outra condição elétrica, selecione um componente cuja especificação cubra a tensão requerida.

Posso usar o E11552 em uma aplicação que exige outra codificação ou mais pinos?

Não é a configuração especificada para esse modelo: o E11552 tem codificação A e 3 contatos. A ficha não permite confirmar compatibilidade com outra configuração.

O que verificar se o equipamento não funciona depois de montar o soquete?

Confira a montagem dos condutores, a continuidade e a pinagem indicada para o equipamento conectado. A ficha do produto não fornece um diagrama de pinagem.

O cabo se solta ou a conexão fica instável: o que devo conferir?

Verifique se a seção do condutor está entre 0,14...0,38 mm² e se o isolamento e o revestimento do cabo correspondem às faixas informadas. Confira também se a montagem seguiu as instruções do datasheet.

Esse produto é vendido como kit ou como peça avulsa?

O contexto informa 1 peça por embalagem. Não há indicação de acessórios ou de um kit com componentes adicionais.

Quando escolher esse soquete em vez de outra versão?

Escolha o E11552 quando forem necessários M8 reto, 3 contatos, codificação A e condutores compatíveis com a tecnologia de deslocamento de isolamento especificada. Para outra quantidade de contatos, codificação ou faixa de condutor, procure uma versão correspondente.

Preciso de alguma ferramenta específica para instalar o E11552?

A ficha disponível não informa ferramenta específica nem sequência detalhada de montagem. Consulte o datasheet do fabricante para as instruções de preparação e montagem.

Como evitar problemas ao acoplar o soquete ao equipamento?

Confirme que a interface do equipamento é M8 e que geometria, codificação e pinagem são compatíveis. Não force o acoplamento e consulte a documentação do dispositivo para validar a conexão.

GLOSSÁRIO TÉCNICO

Tamanho de conexão indicado para a interface do soquete. (Ref.: Conexão: 1 x M8, reto)

Codificação A

Identificação da configuração mecânica da interface, necessária para conferir o acoplamento com o dispositivo correspondente. (Ref.: Codificação: A)

Deslocamento de isolamento

Tecnologia de conexão dos condutores especificada para este soquete. (Ref.: Tecnologia de conexão: 0,14...0,38 mm²)

IP68

Grau de proteção declarado para o produto; as condições específicas de ensaio devem ser consultadas no datasheet. (Ref.: Grau de proteção: IP68)

Seção do condutor

Área da seção transversal do fio, usada para verificar a compatibilidade com a tecnologia de conexão. (Ref.: 0,14...0,38 mm²)
