Conector M8 IFM E11551 - 4 Pinos IP68 Industrial

Pré-visualizar: E11551 IFM - Conector Plugável M8 IFM Automação Industrial 4 Pinos, IP68, 60V

E11551 IFM - Conector Plugável M8 IFM Automação Industrial 4 Pinos, IP68, 60V

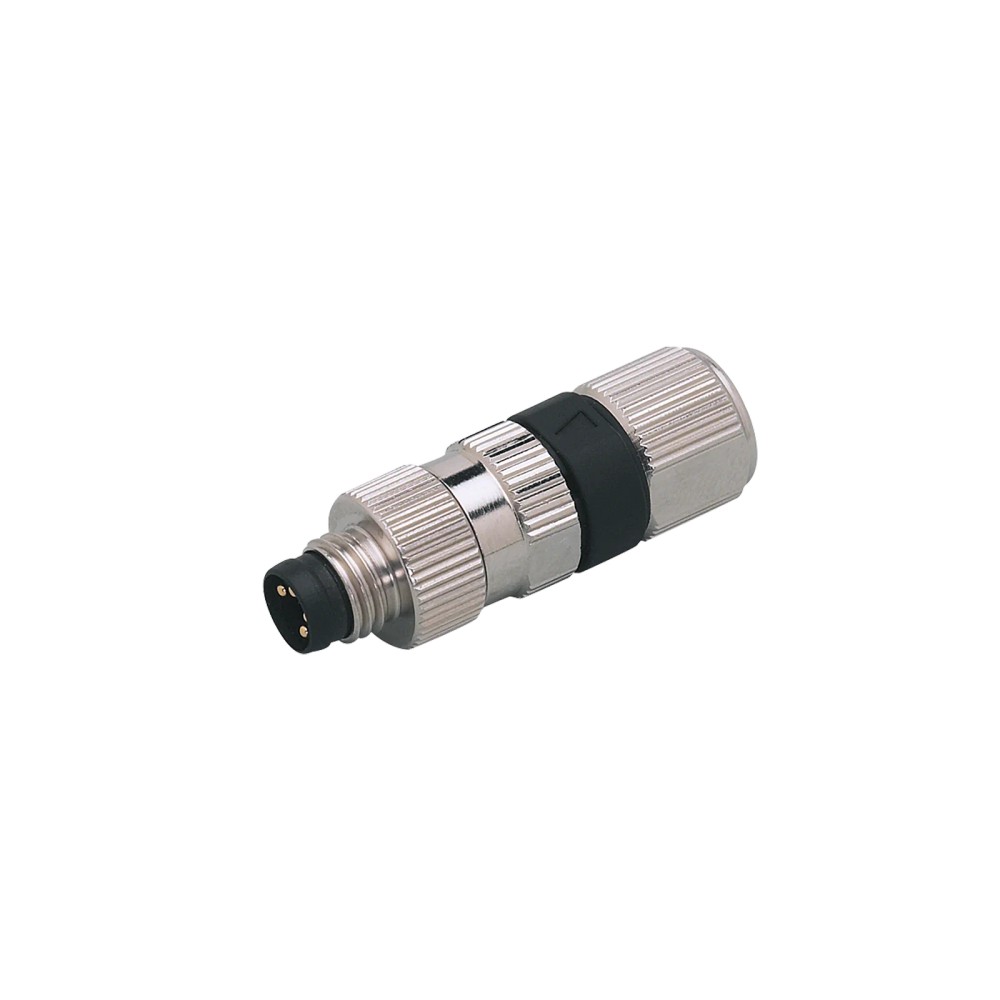

Imagem meramente ilustrativa

R$ 146,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11551
EAN: 4021179037280
NCM do produto: 85369090

Destaques do Produto Conexão 1 x M8, reto...mais

Fechar menu

Saiba mais sobre: "E11551 IFM - Conector Plugável M8 IFM Automação Industrial 4 Pinos, IP68, 60V"

Destaques do Produto

Conexão

1 x M8, reto

Número de contatos

4, dourados

Codificação

Limite de tensão

< 60 V AC / < 75 V DC

Corrente total

4 A

Proteção

IP68

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E11551 IFM – Conector plugável M8 reto, 4 pinos, codificação A, IP68, até 60 V AC

O IFM E11551 é um conector plugável M8 reto de 4 contatos, destinado a conexões em aplicações industriais e de automação. Possui contatos dourados, codificação A e grau de proteção IP68. A conexão usa tecnologia de deslocamento de isolamento, para condutores de 0,14 a 0,38 mm².

PRINCIPAIS ESPECIFICAÇÕES

SKU	E11551
Tipo de conector	Plugável M8, reto
Contatos	4, dourados
Codificação	A
Tensão de operação	< 60 V AC / < 75 V DC
Capacidade de carga total	4 A
Grau de proteção	IP68
Tecnologia de conexão	Deslocamento de isolamento; condutores de 0,14 a 0,38 mm²
Material do invólucro	PA
Temperatura ambiente	-25 a 90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que exijam conexão plugável M8 reta com 4 contatos, codificação A e condutores compatíveis com a tecnologia de deslocamento de isolamento do produto.
Instalações cujos requisitos elétricos estejam abaixo de 60 V AC ou 75 V DC e cuja corrente total não exceda 4 A.
Ambientes cuja temperatura de operação esteja entre -25 e 90 °C, observadas as condições de instalação e proteção do conjunto.

⚠ Considere outro se precisa de:

Não especificar para tensão igual ou superior a 60 V AC ou 75 V DC, nem para corrente total acima de 4 A.
Não especificar quando os condutores estiverem fora da faixa de 0,14 a 0,38 mm² ou o revestimento do cabo fora de Ø 3 a 5 mm.
Não presumir compatibilidade com conectores de outra codificação, número de contatos, pinagem ou interface elétrica sem confirmação no desenho e na documentação do dispositivo correspondente.

APLICAÇÕES E USO

Aplicação informada na ficha: conexões em aplicações industriais e de automação industrial. A escolha depende de compatibilidade da conexão M8, codificação A, pinagem e limites elétricos do circuito.
Possibilidade de uso em ligação de dispositivos com interface correspondente: confirme no equipamento a disposição dos contatos, os requisitos de tensão e corrente e a adequação dos condutores antes da instalação.
Para ambientes sujeitos a umidade, considere o grau IP68 declarado, mas não deduza profundidade ou duração de imersão, pois esses parâmetros não constam nos dados fornecidos.
A faixa de temperatura ambiente informada é de -25 a 90 °C; não extrapole a operação além desses limites.

COMO ESCOLHER

Antes de comprar o E11551 IFM – Conector plugável M8 reto, 4 pinos, codificação A, IP68, até 60 V AC, verifique estes pontos:

Escolha o E11551 quando

A instalação exigir conector plugável M8 reto, codificação A, 4 contatos e conexão por deslocamento de isolamento para condutores de 0,14 a 0,38 mm², dentro dos limites elétricos e ambientais especificados.

Considere outra especificação quando

O projeto requerer outro formato ou codificação M8, quantidade de contatos diferente, outra tecnologia de terminação, condutores fora da faixa indicada ou valores elétricos além dos limites declarados. Confirme a alternativa na documentação do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Produto	Conector plugável M8 E11551	Identificação do produto na ficha.
Marca	IFM / ifm electronic	Fabricante informado nas fontes do anúncio.
SKU e part number do anúncio	E11551	Código principal do produto no anúncio.
Part number do catálogo	SSTGF040MSSFPG	Código indicado no registro do catálogo; confirme a referência com o fornecedor ao cruzar cadastros.
GTIN	4021179037280	Identificador comercial informado.
Categoria	Tecnologia de conexão / conectores	Classificação do item.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8536.90.90	Classificação fiscal informada no cadastro.

Dados elétricos e de conexão
Tipo de produto	Plugável	Tipo de conexão informado.
Conexão	1 x M8, reto	Interface e formato do conector.
Codificação	A	Codificação mecânica informada; a pinagem do equipamento conectado deve ser verificada separadamente.
Número de contatos	4, dourados	Quantidade e acabamento dos contatos.
Tensão de operação	< 60 V AC / < 75 V DC	Limites de tensão declarados no cadastro técnico.
Tensão de operação do anúncio	< 60 V AC	Valor apresentado nos dados prioritários do anúncio.
Capacidade de carga total	4 A	Capacidade declarada para o conjunto.
Classe de proteção	III	Classificação indicada na ficha.
Tecnologia de conexão	Deslocamento de isolamento	Método de terminação especificado.
Seção dos condutores	0,14 a 0,38 mm²	Faixa indicada para a tecnologia de deslocamento de isolamento.

Materiais e construção
Material do invólucro	PA	Material informado para o invólucro.
Material da porca	Latão, niquelado	Material e acabamento informados para a porca.
Contatos	Banhados a ouro	Acabamento dos contatos indicado na ficha.
Sem silicone	Sim	Característica declarada no anúncio.
Isolamento dos fios	PVC / TPE (Ø 1,0 a 1,6 mm)	Materiais e faixa de diâmetro informados para o isolamento dos fios.
Revestimento do cabo	Ø 3 a 5 mm	Faixa de diâmetro de revestimento indicada no cadastro.

Proteção e condições ambientais
Grau de proteção	IP68	Grau de proteção declarado; a ficha fornecida não detalha condições de ensaio ou duração de imersão.
Temperatura ambiente	-25 a 90 °C	Faixa de temperatura ambiente informada.

Dados mecânicos
Dimensões	12 x 12 x 35,5 mm	Dimensões registradas no catálogo.
Peso	14,9 g	Peso informado no cadastro de atributos.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado para este conector passivo.

Conexões

Elétrica Conector plugável M8 reto, codificação A, com 4 contatos dourados. Terminação por tecnologia de deslocamento de isolamento para condutores de 0,14 a 0,38 mm²; tensão de operação < 60 V AC / < 75 V DC e capacidade de carga total de 4 A. A compatibilidade de pinagem e circuito depende do dispositivo conectado e deve ser confirmada na documentação correspondente.

Processo Conexão elétrica M8; não é uma conexão de processo para fluidos ou gases.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com interface M8, codificação A e configuração elétrica correspondente aos 4 contatos	✓	A ficha informa conexão M8 reta, codificação A e 4 contatos. É necessário confirmar a pinagem e a função elétrica no dispositivo conectado.
Circuito abaixo de 60 V AC ou 75 V DC e carga total de até 4 A	✓	Esses valores estão dentro dos limites declarados para tensão e capacidade de carga do produto.
Circuito com tensão igual ou superior a 60 V AC ou 75 V DC, ou carga total acima de 4 A	✗	O requisito excede os limites declarados para tensão de operação ou capacidade de carga total.
Condutor de 0,14 a 0,38 mm² e revestimento de cabo de Ø 3 a 5 mm	✓	As dimensões estão nas faixas informadas para a tecnologia de deslocamento de isolamento e para o revestimento do cabo.
Conexão a dispositivo com codificação, pinagem ou número de contatos diferentes	✗	A ficha especifica codificação A e 4 contatos; não confirma compatibilidade mecânica ou elétrica com configurações diferentes.

INSTALAÇÃO

Como instalar o E11551 IFM – Conector plugável M8 reto, 4 pinos, codificação A, IP68, até 60 V AC

Desenergize o circuito antes de instalar ou remover o conector.
Confirme que a interface do dispositivo é M8, reta, codificação A e compatível eletricamente com os 4 contatos; confira a pinagem na documentação do equipamento.
Verifique que os condutores têm seção de 0,14 a 0,38 mm² e que o revestimento do cabo está entre Ø 3 e 5 mm.
Prepare o cabo e posicione os condutores conforme as instruções do fabricante; a ficha resumida não informa ferramenta ou sequência detalhada de montagem.
Monte o conector usando o procedimento indicado na folha de dados, sem exceder os limites de tensão, corrente e temperatura especificados.
Inspecione o conjunto montado e confirme o assentamento da conexão antes de energizar; valide a instalação conforme a documentação do fabricante.

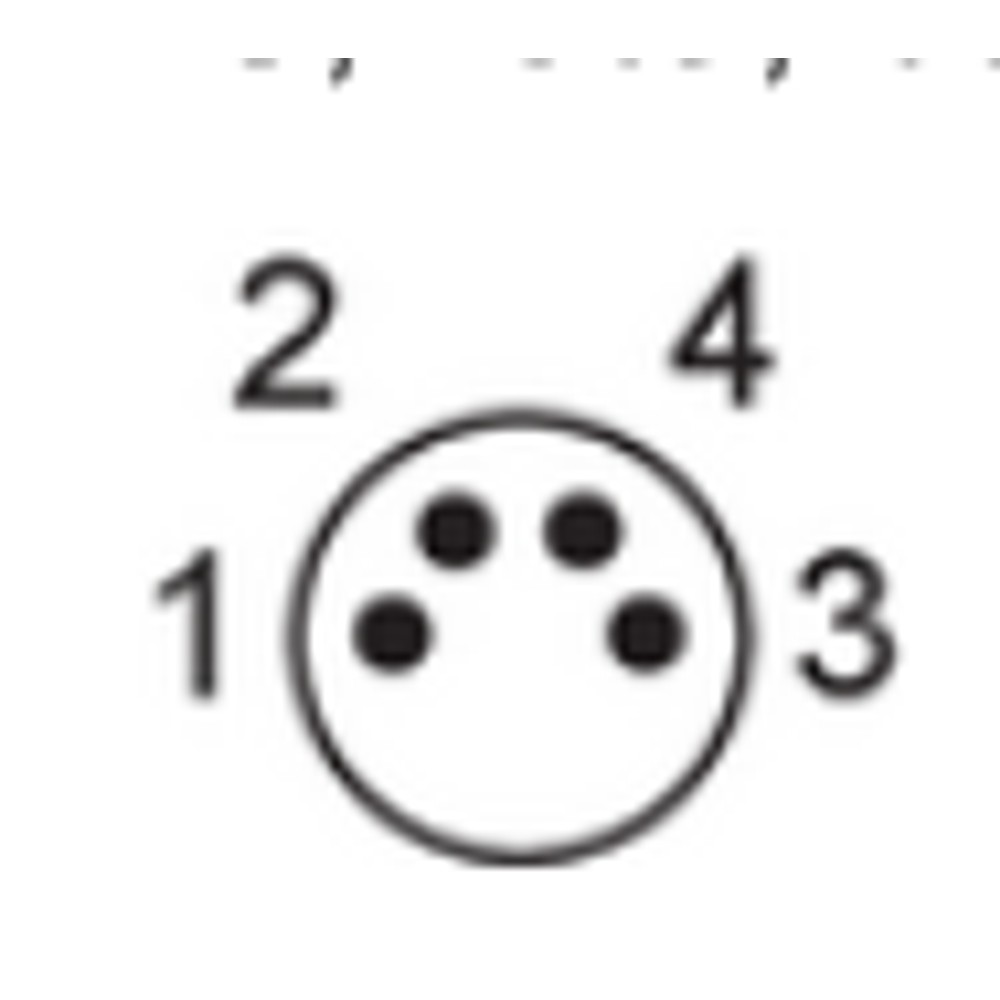

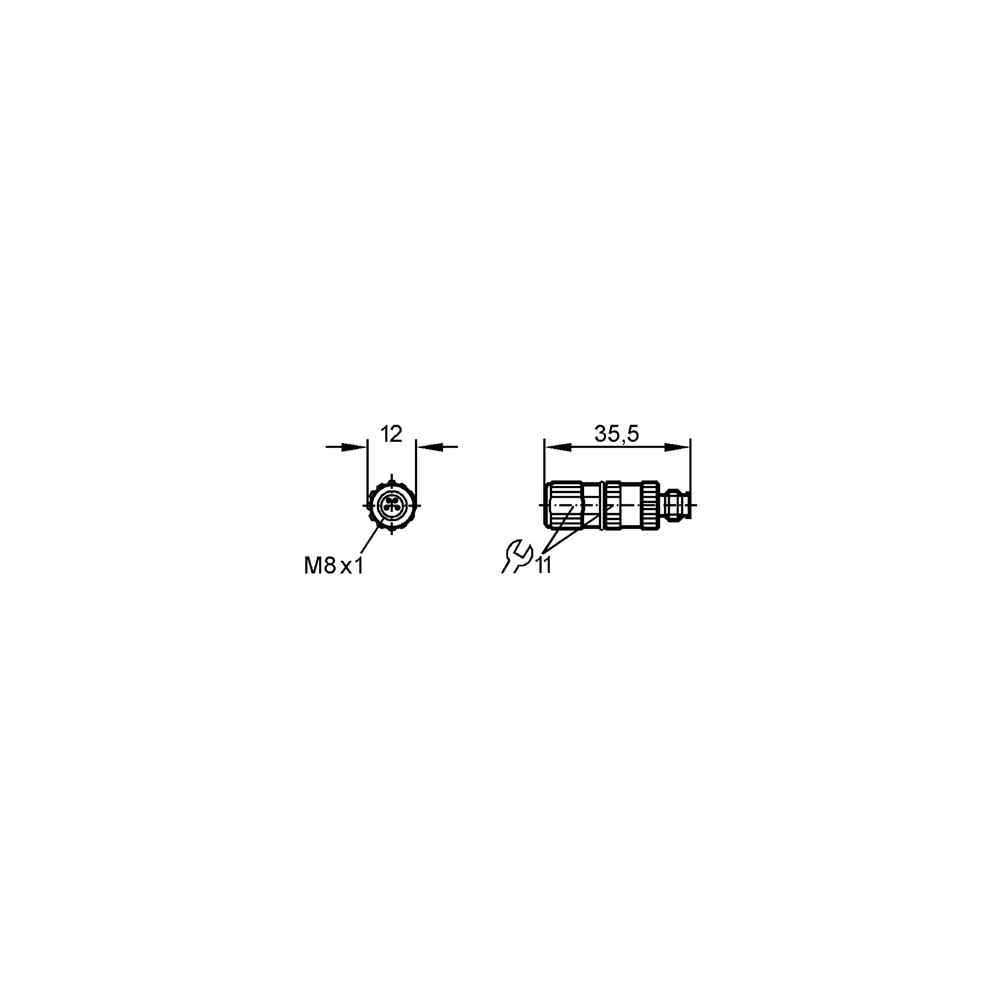

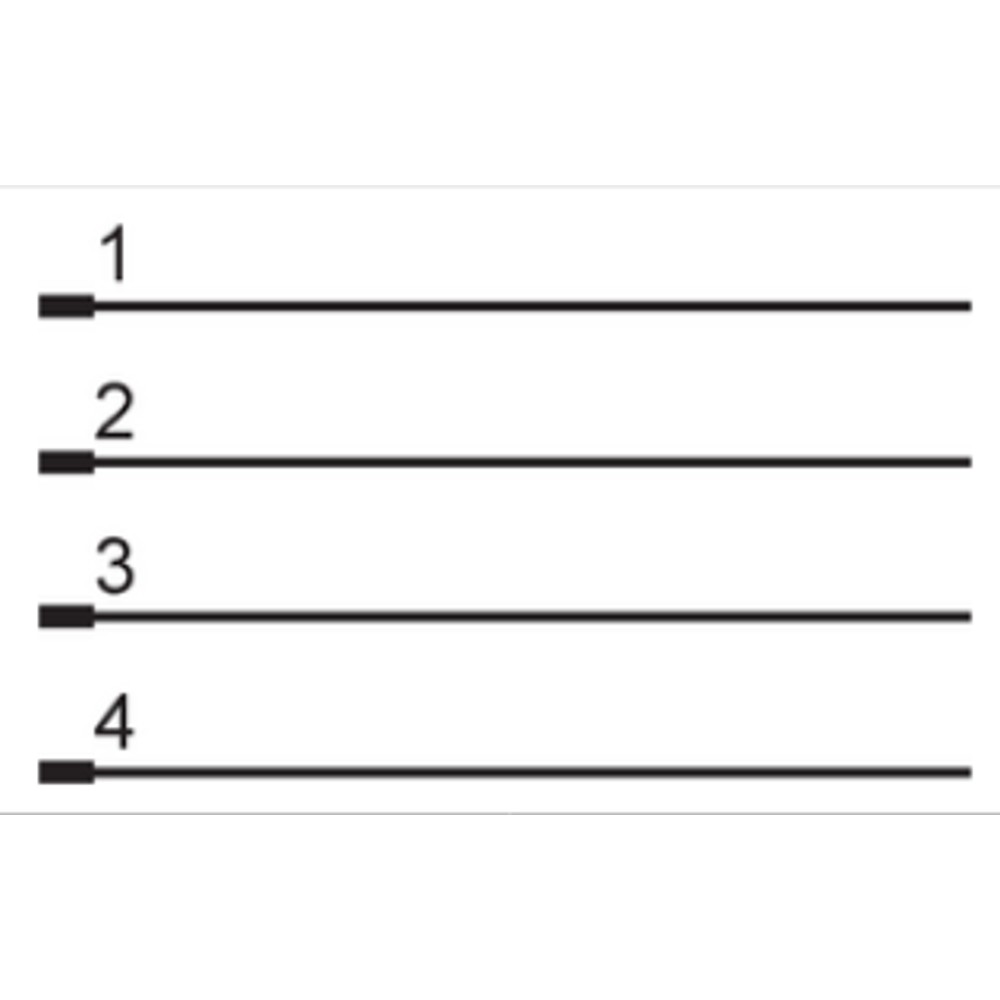

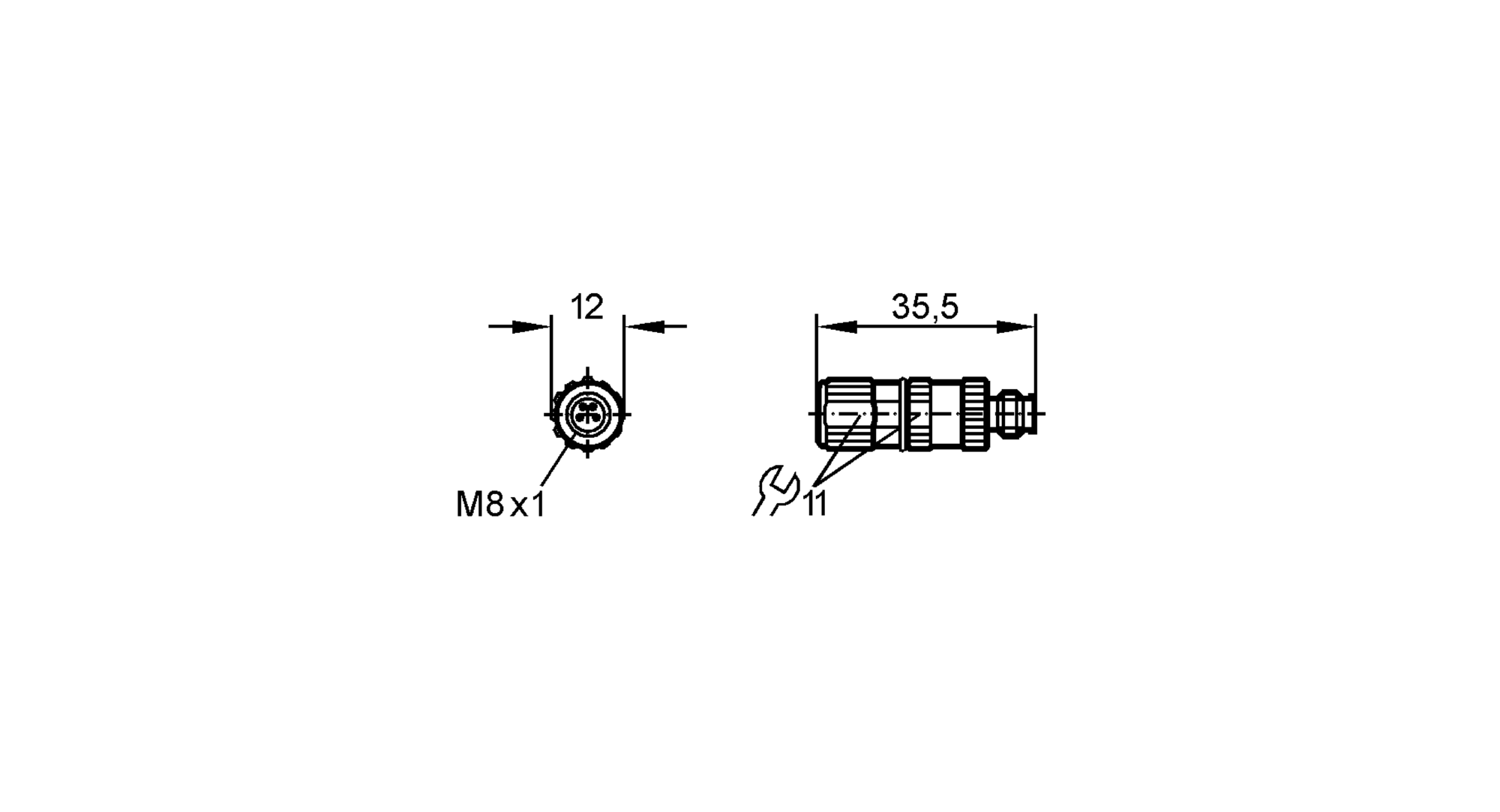

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não liga ou não reconhece o sinal.	Possível divergência entre a pinagem do dispositivo e a ligação dos 4 contatos, ou conexão incompleta.	Desenergize o circuito, confira a pinagem nos documentos do dispositivo e verifique o assentamento e a continuidade dos contatos.
A conexão apresenta interrupções ou funcionamento intermitente.	Possível terminação inadequada dos condutores ou condutor fora da faixa prevista para o deslocamento de isolamento.	Inspecione a montagem e confirme que a seção do condutor está entre 0,14 e 0,38 mm²; consulte o procedimento do fabricante.
O conector aquece durante a operação.	Possível corrente total acima de 4 A ou condição elétrica incompatível com os limites do produto.	Meça a corrente do circuito e compare-a com a capacidade de carga total declarada; verifique também a tensão aplicada.
Há umidade ou falha associada à entrada de contaminantes na conexão.	Possível montagem incompleta, vedação inadequada do conjunto ou condição de uso fora das condições cobertas pelo IP68.	Inspecione o acoplamento e a montagem; consulte a documentação do fabricante para as condições de proteção aplicáveis, pois a ficha não informa profundidade ou duração de imersão.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E11551 em português (Datasheet) Desenho em escala E11551 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E11551 e para que serve?

É um conector plugável M8 reto, com 4 contatos e codificação A, para conexões em aplicações industriais e de automação. A pinagem deve corresponder à do dispositivo conectado.

O que acompanha o E11551?

A ficha informa uma peça por embalagem. Não há acessórios adicionais listados no cadastro fornecido.

Ele serve para qualquer dispositivo com conexão M8?

Não necessariamente. Além do encaixe M8, confirme a codificação A, a configuração dos 4 contatos e a pinagem elétrica do dispositivo.

Posso usar este conector em circuito acima de 60 V AC ou 75 V DC?

Não: os limites informados são inferiores a 60 V AC e a 75 V DC. A ficha também declara capacidade de carga total de 4 A.

O que verificar se o dispositivo não funcionar depois da conexão?

Antes de substituir o conector, confira o assentamento, a continuidade e a correspondência da pinagem entre os 4 contatos e o dispositivo.

O que pode causar funcionamento intermitente após a montagem?

Uma terminação inadequada ou um condutor fora da faixa de 0,14 a 0,38 mm² pode contribuir para esse sintoma. Verifique a seção do condutor e a montagem conforme a documentação do fabricante.

É melhor comprar este conector ou procurar um modelo com outra codificação?

Escolha o E11551 quando a interface exigida for M8 reto, codificação A e 4 contatos, com a pinagem correspondente. Se o equipamento exigir outra codificação ou configuração, confirme outro modelo compatível na documentação do fabricante.

Este modelo pode ser usado com condutores de qualquer seção?

Não. A tecnologia de deslocamento de isolamento está especificada para condutores de 0,14 a 0,38 mm²; verifique também o diâmetro de revestimento de cabo indicado, de Ø 3 a 5 mm.

Quais cuidados devo tomar durante a instalação?

Desenergize o circuito, confira a pinagem e respeite as faixas de condutor e os limites elétricos. Para ferramenta e sequência de montagem, siga a folha de dados do fabricante.

Como confirmar se o grau IP68 atende ao meu ambiente?

O produto tem grau de proteção IP68 informado, mas os dados fornecidos não especificam profundidade nem duração de imersão. Consulte o fabricante para validar as condições reais de exposição.

GLOSSÁRIO TÉCNICO

Designação da interface de conexão indicada para este conector. (Ref.: conexão 1 x M8, reto)

Codificação A

Configuração de codificação da interface; deve corresponder à conexão do dispositivo. (Ref.: codificação A)

Deslocamento de isolamento

Tecnologia de terminação especificada para a conexão dos condutores. (Ref.: 0,14 a 0,38 mm²)

IP68

Grau de proteção declarado para o produto; as condições específicas de imersão não estão detalhadas nos dados fornecidos. (Ref.: grau de proteção IP68)

Capacidade de carga total

Limite de corrente total informado para o conector. (Ref.: 4 A)
