Conector M8 Reto IFM E11550

Pré-visualizar: E11550 IFM - Conector M8 Reto IFM Automação Industrial 3 Pinos IP68 Dourado

E11550 IFM - Conector M8 Reto IFM Automação Industrial 3 Pinos IP68 Dourado

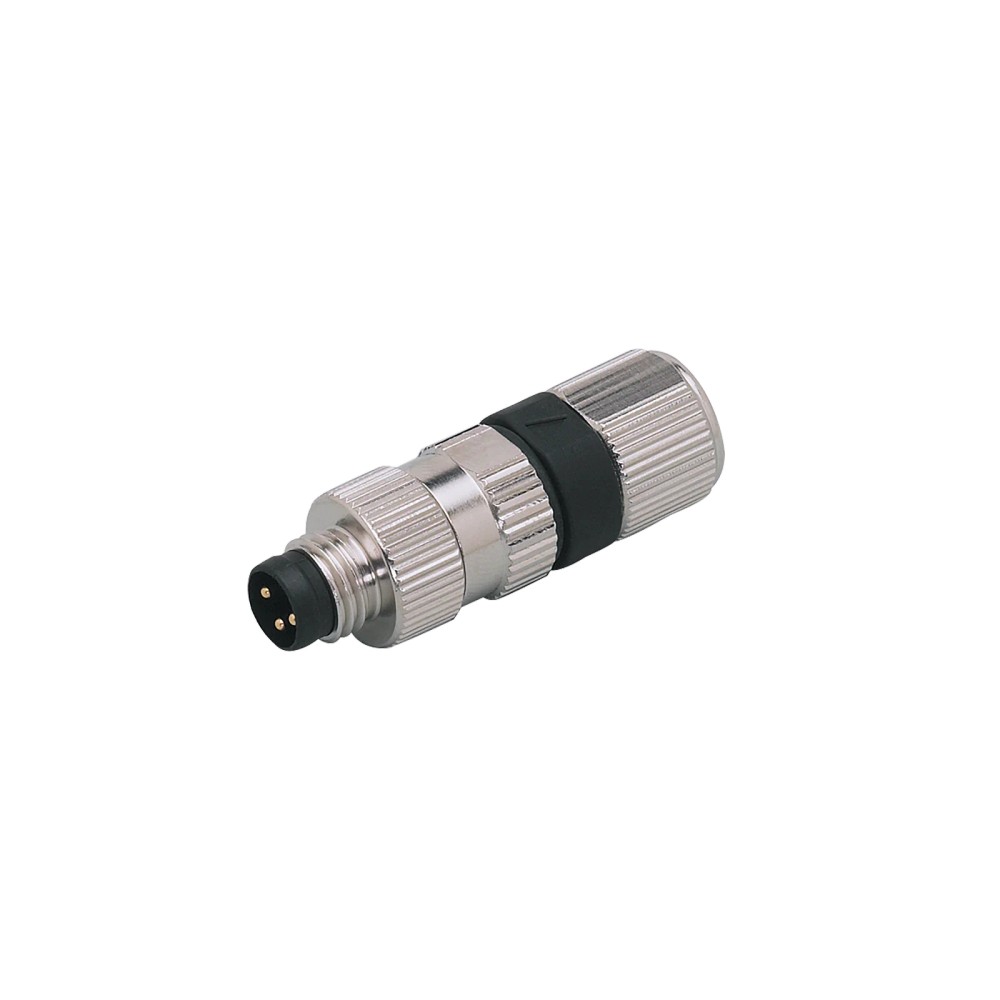

Imagem meramente ilustrativa

R$ 153,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11550
EAN: 4021179037273
NCM do produto: 85369090

Destaques do Produto Tipo e orientação...mais

Fechar menu

Saiba mais sobre: "E11550 IFM - Conector M8 Reto IFM Automação Industrial 3 Pinos IP68 Dourado"

Destaques do Produto

Tipo e orientação

Conector plugável M8 reto

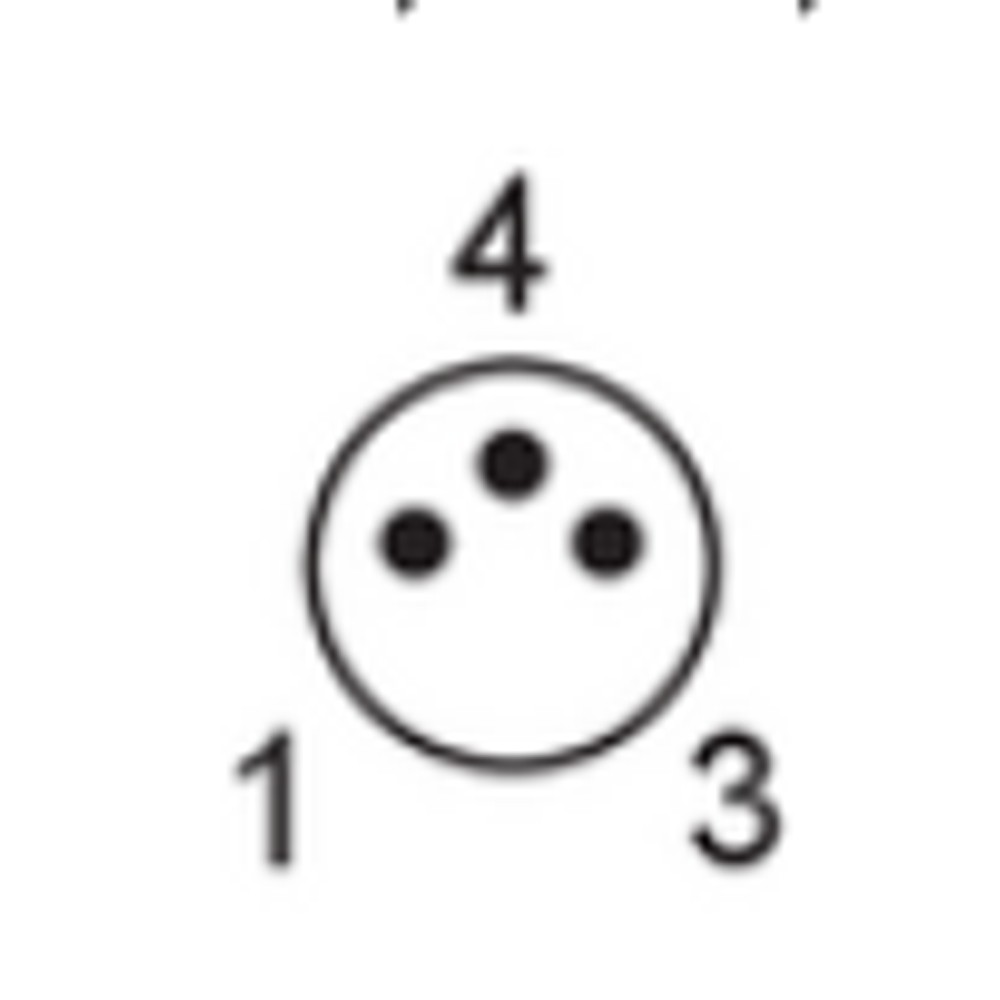

Contatos e codificação

3 contatos, codificação A

Conexão dos condutores

Deslocamento de isolamento; seção de 0,14...0,38 mm²

Limites elétricos

< 50 V AC / < 75 V DC; corrente nominal de 4 A

Cabo

Diâmetro externo de 3...5 mm

Proteção e ambiente

IP68; temperatura ambiente de -25...90 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E11550 IFM — Conector M8 reto plugável, 3 pinos, codificação A, IP68

O IFM E11550 é um conector plugável reto M8 de 3 contatos para conexões em aplicações industriais e de automação. Possui contatos banhados a ouro e grau de proteção IP68. É especificado para tensão de operação inferior a 50 V AC ou 75 V DC e corrente nominal de 4 A; a conexão dos fios utiliza deslocamento de isolamento para seções de 0,14 a 0,38 mm².

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E11550
Conexão	1 × M8, reta; codificação A
Contatos	3, banhados a ouro
Tensão de operação	< 50 V AC / < 75 V DC
Corrente nominal	4 A
Grau de proteção	IP68
Seção dos fios	0,14...0,38 mm²
Diâmetro dos fios isolados	Ø 1,0...1,6 mm
Diâmetro do cabo	Ø 3...5 mm
Temperatura ambiente	-25...90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que exijam interface M8 reta, 3 contatos e codificação A, desde que os limites elétricos e dimensionais da aplicação sejam atendidos.
Montagem com condutores de 0,14...0,38 mm² e isolamento de Ø 1,0...1,6 mm, usando cabo com diâmetro externo de Ø 3...5 mm.
Aplicações nas condições de temperatura ambiente especificadas e que requeiram grau de proteção IP68.

⚠ Considere outro se precisa de:

Não selecionar se a aplicação exigir tensão igual ou superior aos limites especificados (< 50 V AC / < 75 V DC) ou corrente acima de 4 A.
Não selecionar para cabo fora do diâmetro externo de Ø 3...5 mm, condutores fora da seção de 0,14...0,38 mm² ou isolamento de fios fora de Ø 1,0...1,6 mm sem confirmação do fabricante.
Não presumir compatibilidade com conectores M8 de outra codificação, número de contatos, pinagem ou interface elétrica; confirmar os dados do equipamento correspondente.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: conexões em aplicações industriais e de automação industrial, respeitando as faixas elétricas, dimensionais e ambientais da ficha.
Possibilidade de uso em uma conexão entre um cabo e um receptáculo M8 de codificação A e 3 contatos, desde que a pinagem e os requisitos elétricos sejam confirmados na documentação dos equipamentos envolvidos.
Para uso em ambiente que requeira IP68, validar as condições de montagem e de ensaio aplicáveis no datasheet; a ficha fornecida não detalha duração ou profundidade de imersão. Não exceder a faixa de temperatura ambiente de -25...90 °C.

COMO ESCOLHER

Antes de comprar o E11550 IFM — Conector M8 reto plugável, 3 pinos, codificação A, IP68, verifique estes pontos:

Escolha o E11550 quando

A aplicação requerer um conector reto M8, de 3 contatos e codificação A, com conexão por deslocamento de isolamento, e os condutores, cabo, tensão, corrente e temperatura estiverem dentro dos valores especificados.

Verifique outra configuração quando

O equipamento exigir outra orientação ou codificação, quantidade de contatos diferente, condutores ou diâmetro de cabo fora das faixas informadas, ou valores elétricos acima dos limites do E11550. A ficha não identifica modelos alternativos; confirme a configuração necessária com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Plugável	Classificação informada na ficha do produto.
Aplicação	Aplicações industriais / automação industrial	Campo de aplicação indicado nos dados do produto.
Categoria	Tecnologia de conexão	Categoria do produto.
Marca	IFM	Fabricante indicado no anúncio.
Código do produto / SKU	E11550	Identificador do produto no anúncio.
GTIN	4021179037273	Código de identificação comercial informado.
Part number	E11550	Número de peça informado na fonte primária.

Conexão e contatos
Conexão	1 × M8, reta	Configuração física indicada na ficha.
Quantidade de contatos	3	Número de contatos do conector.
Codificação	A	Codificação mecânica indicada; conferir também o receptáculo e a pinagem do equipamento.
Contatos	Banhados a ouro	Acabamento dos contatos informado na ficha.
Tecnologia de conexão	Deslocamento de isolamento	Método de conexão dos fios indicado no contexto do produto.
Seção transversal dos fios	0,14...0,38 mm²	Faixa de seção informada para os condutores.
Diâmetro do isolamento dos fios	Ø 1,0...1,6 mm	Faixa dimensional do isolamento dos condutores.

Dados elétricos
Tensão de operação AC	< 50 V AC	Limite informado na fonte primária e nos dados consolidados.
Tensão de operação DC	< 75 V DC	Limite informado nos dados técnicos consolidados.
Corrente nominal	4 A	Capacidade de carga total indicada na ficha.
Classe de proteção	III	Classificação de proteção elétrica informada nos dados do produto.

Condições ambientais e proteção
Grau de proteção	IP68	Grau de proteção declarado; condições específicas de ensaio ou instalação não constam nos dados fornecidos.
Temperatura ambiente	-25...90 °C	Faixa de temperatura ambiente informada para o produto.

Materiais e dimensões de conexão
Material do invólucro	PA	Material do invólucro informado nos dados técnicos consolidados.
Material da porca	Latão, niquelado	Material e acabamento da porca informados na ficha.
Isolamento dos fios	PVC / TPE	Materiais indicados para o isolamento dos fios.
Diâmetro do cabo	Ø 3...5 mm	Faixa de diâmetro externo do cabo informada.

Dados físicos e embalagem
Peso	14,8 g	Peso indicado nos dados consolidados do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8536.90.90	Código fiscal informado nos dados do produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado para o E11550. A compatibilidade de comunicação depende dos dispositivos conectados e de sua pinagem; verificar a documentação desses dispositivos.

Conexões

Elétrica Conexão elétrica M8 reta, 3 contatos, codificação A. Tensão de operação: < 50 V AC / < 75 V DC; corrente nominal: 4 A. Conexão dos fios por deslocamento de isolamento, para seção de 0,14...0,38 mm² e isolamento de Ø 1,0...1,6 mm.

Processo Não aplicável como conexão de processo: trata-se de um conector elétrico M8. A ficha não especifica uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com receptáculo M8 que corresponda mecanicamente à versão reta de 3 contatos e codificação A	✓	A ficha identifica conexão M8 reta, 3 contatos e codificação A. A compatibilidade elétrica e a pinagem devem ser confirmadas na documentação do equipamento.
Circuito dentro de < 50 V AC ou < 75 V DC e corrente de até 4 A	✓	Esses são os limites de tensão informados e a corrente nominal especificada para o conector.
Condutores de 0,14...0,38 mm², isolamento de Ø 1,0...1,6 mm e cabo de Ø 3...5 mm	✓	As dimensões correspondem às faixas de conexão especificadas para o produto.
Receptáculo com codificação, número de contatos ou pinagem diferentes	✗	A ficha especifica codificação A e 3 contatos; não informa compatibilidade com configurações diferentes.
Aplicação acima dos limites elétricos ou fora da faixa de temperatura ambiente especificada	✗	A ficha declara tensão inferior a 50 V AC / 75 V DC, corrente nominal de 4 A e temperatura ambiente de -25...90 °C.

INSTALAÇÃO

Como instalar o E11550 IFM — Conector M8 reto plugável, 3 pinos, codificação A, IP68

Confirme no datasheet e no equipamento a correspondência do receptáculo M8, da codificação A, dos 3 contatos e da pinagem.
Verifique que tensão, corrente e temperatura ambiente da aplicação permanecem dentro dos limites declarados para o E11550.
Selecione cabo com diâmetro externo de Ø 3...5 mm e condutores de 0,14...0,38 mm², com isolamento de Ø 1,0...1,6 mm.
Prepare e conecte os condutores conforme o método de deslocamento de isolamento e as instruções do fabricante; não presuma comprimentos de decapagem ou ferramentas não informados na ficha.
Alinhe o conector com o receptáculo correspondente e acople sem forçar; fixe a conexão conforme as instruções do fabricante.
Após a instalação, inspecione o assentamento, a retenção e a continuidade elétrica; para requisitos de IP68, siga as condições de montagem indicadas pelo fabricante.

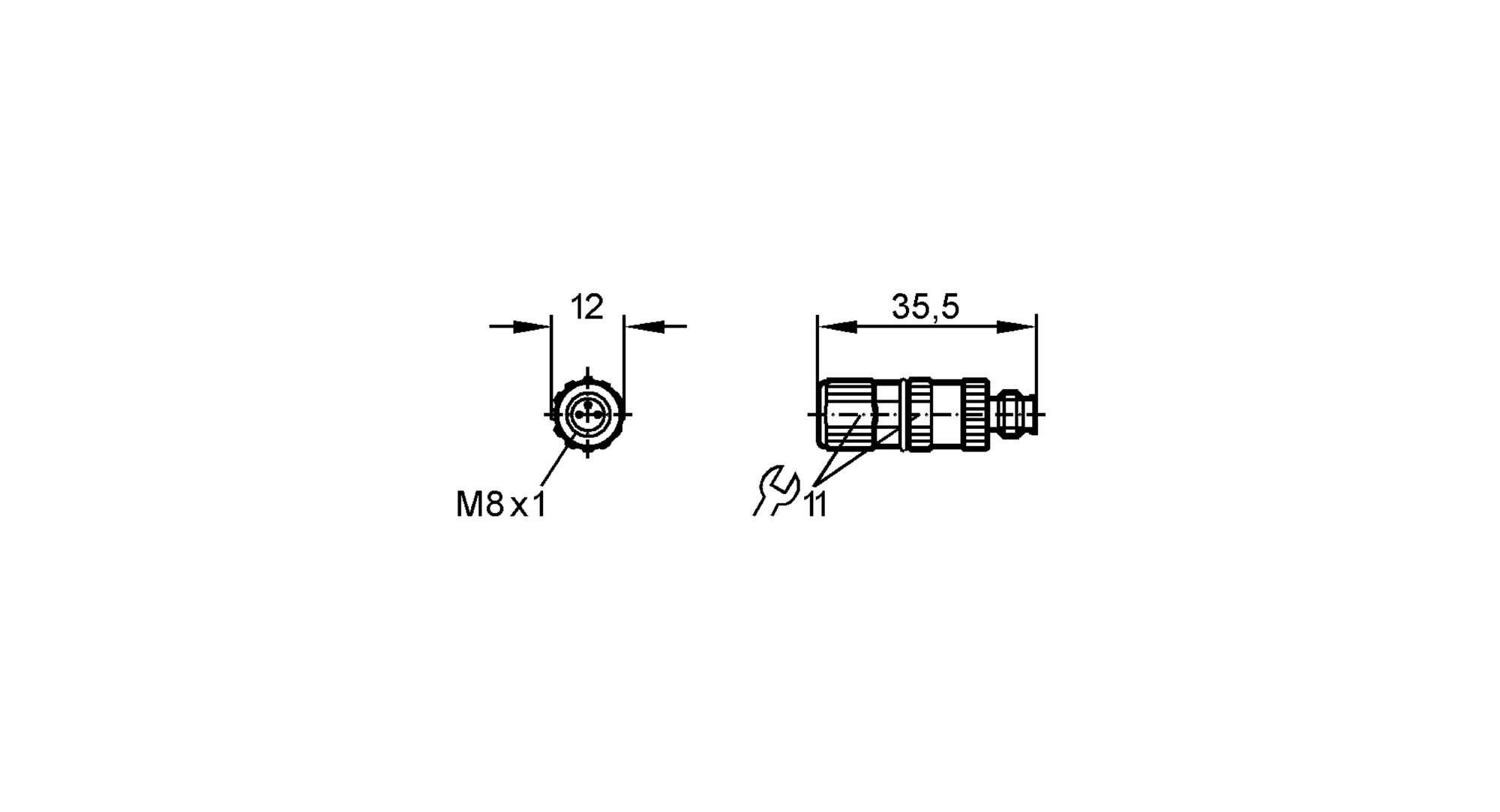

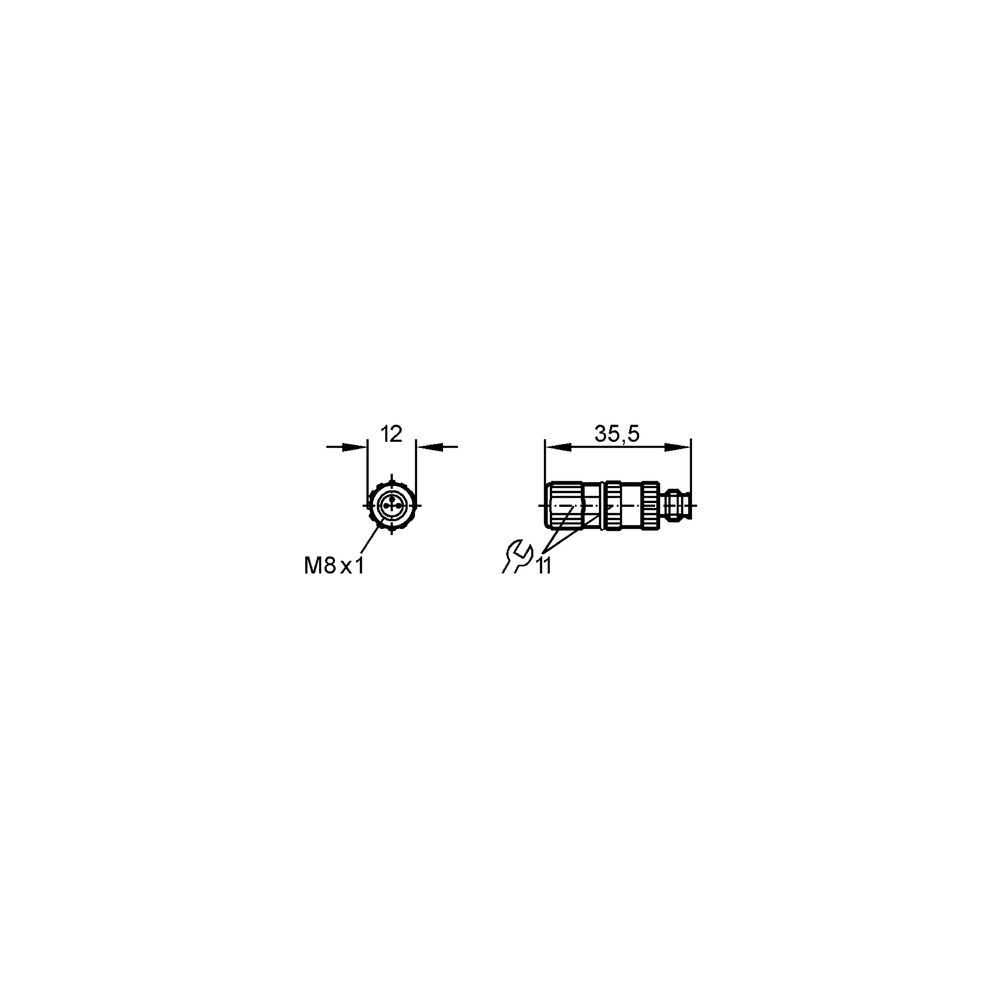

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O conector não acopla ao receptáculo.	Possível divergência de tamanho, codificação, número de contatos ou orientação entre as peças.	Confira a identificação do receptáculo e compare com M8 reto, codificação A e 3 contatos; não force o acoplamento.
O circuito não apresenta continuidade após a montagem.	Possível conexão inadequada dos fios pelo método de deslocamento de isolamento, ou pinagem incompatível com o equipamento.	Desenergize o circuito e verifique a conexão dos condutores e a pinagem no datasheet e na documentação do dispositivo.
Há aquecimento ou interrupção no circuito sob carga.	A aplicação pode exceder a corrente nominal de 4 A ou utilizar condutores fora da faixa de seção indicada.	Meça a corrente em operação e confira a seção dos condutores; compare os resultados com os limites especificados.
A instalação não mantém a proteção esperada contra ingresso de água ou poeira.	Possível acoplamento incompleto, montagem incorreta ou condições de uso diferentes das condições de ensaio associadas ao IP68.	Inspecione o acoplamento e consulte o datasheet para confirmar os requisitos de montagem e as condições específicas de proteção.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E11550 — português (Datasheet) Desenho em escala E11550 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E11550 e para que serve?

É um conector elétrico plugável M8 reto de 3 contatos, destinado a conexões em aplicações industriais e de automação. A ficha informa codificação A e contatos banhados a ouro.

Quais limites elétricos e quais fios posso usar?

A tensão especificada é inferior a 50 V AC ou 75 V DC, com corrente nominal de 4 A. A conexão dos fios é por deslocamento de isolamento para seção de 0,14...0,38 mm².

O produto acompanha cabo ou acessórios?

A ficha indica uma peça por embalagem e não lista acessórios inclusos. O produto é descrito como conector plugável; não há cabo incluído especificado nos dados fornecidos.

Ele serve em qualquer conector M8?

Não é possível afirmar compatibilidade com qualquer M8: o E11550 é especificado como reto, de 3 contatos e codificação A. Confirme também a pinagem e a compatibilidade elétrica com o equipamento.

Posso usar com tensão de 100 V ou corrente acima de 4 A?

Não: esses valores ultrapassam os limites informados para o E11550. A ficha especifica < 50 V AC / < 75 V DC e corrente nominal de 4 A.

Serve para cabo com diâmetro externo de 6 mm?

A faixa de diâmetro externo indicada é Ø 3...5 mm, portanto 6 mm está fora da faixa especificada. A ficha não confirma compatibilidade com esse diâmetro.

O conector está montado, mas não há continuidade; o que verifico antes de trocar?

Verifique a conexão dos condutores pelo método de deslocamento de isolamento e confirme a pinagem do equipamento. Faça as verificações com o circuito desenergizado e consulte a documentação correspondente.

O conector aquece durante a operação; qual pode ser a causa?

Uma possibilidade é corrente acima da nominal de 4 A ou condutor fora da faixa especificada. Meça a corrente e confira a seção dos fios antes de substituir o componente.

É melhor comprar o E11550 avulso ou buscar um conjunto com cabo?

A ficha especifica uma peça por embalagem e não informa um conjunto com cabo. Se você precisa de um cabo montado, confirme a disponibilidade e as especificações do conjunto com o fornecedor.

Como faço a instalação e como confirmo o IP68?

Confira a correspondência do receptáculo e da pinagem, conecte os fios conforme o método de deslocamento de isolamento e acople sem forçar. Para preservar a proteção IP68, siga as condições de montagem do datasheet; os dados fornecidos não detalham os parâmetros de ensaio.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de codificação mecânica indicada para identificar o tipo de interface M8; deve corresponder à codificação do receptáculo. (Ref.: Codificação A)

Deslocamento de isolamento

Método de conexão dos condutores indicado para o E11550, compatível com a faixa de seção especificada. (Ref.: Tecnologia de conexão: 0,14...0,38 mm²)

IP68

Grau de proteção declarado para o produto; as condições específicas de montagem e ensaio devem ser consultadas no datasheet. (Ref.: Grau de proteção IP68)

Corrente nominal

Valor de corrente indicado para a capacidade de carga do conector; não deve ser interpretado como autorização para exceder o limite especificado. (Ref.: Capacidade de carga total: 4 A)

Classe de proteção III

Classificação de proteção elétrica indicada na ficha do produto. (Ref.: Classe de proteção III)
