Conector Adaptador IFM M12 4 Pinos IP68

Pré-visualizar: E11528 IFM - Conector Adaptador IFM Automação Industrial M12 Reto 4 Pinos IP68

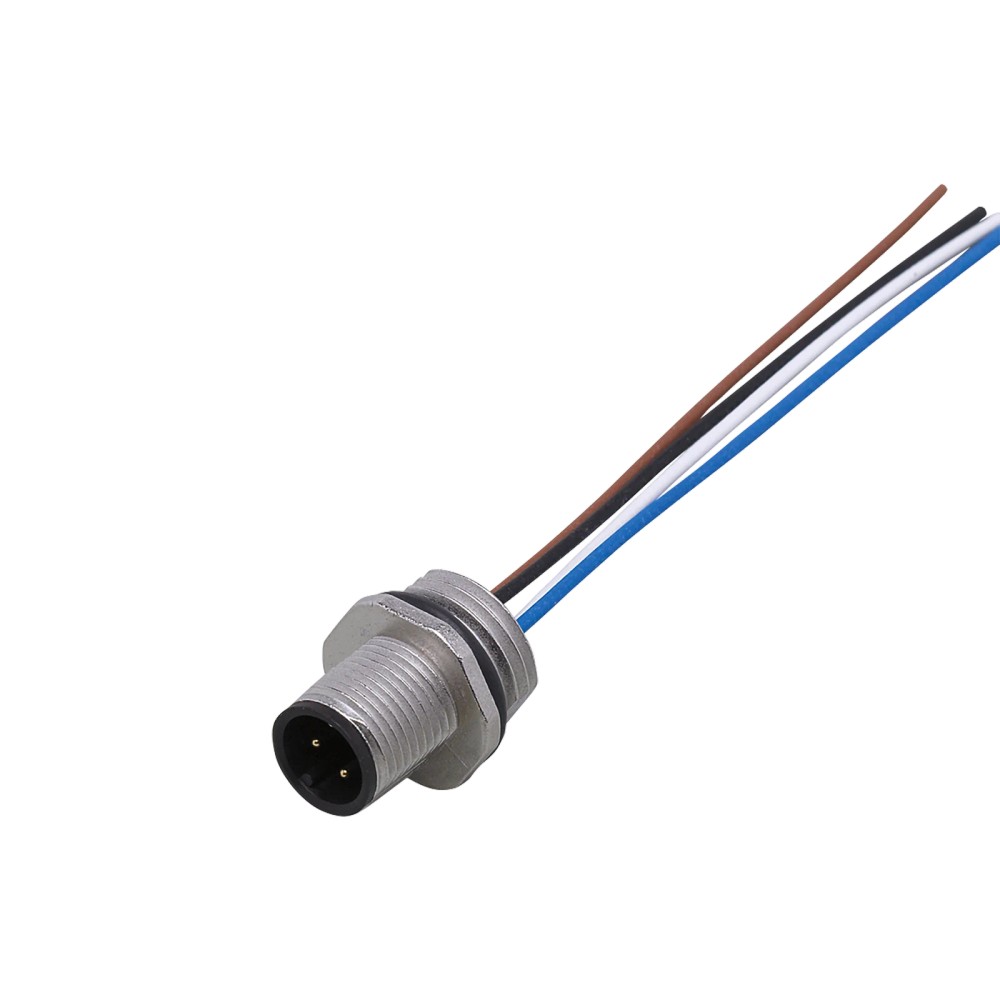

E11528 IFM - Conector Adaptador IFM Automação Industrial M12 Reto 4 Pinos IP68

Imagem meramente ilustrativa

R$ 146,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11528
EAN: 4021179037051
NCM do produto: 85369090

Destaques do Produto Conector M12 reto, 4...mais

Fechar menu

Saiba mais sobre: "E11528 IFM - Conector Adaptador IFM Automação Industrial M12 Reto 4 Pinos IP68"

Destaques do Produto

Conector

M12 reto, 4 contatos, codificação A

Conexão de instalação

M16 x 1,5

Comprimento do cabo

0,08 m

Limites elétricos informados

< 250 V AC/DC; corrente nominal de 4 A (...40 °C)

Proteção

IP68

Temperatura ambiente

-25...85 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

A ficha fornecida não confirma condições comerciais ou a identidade do vendedor para este anúncio.

Nota fiscal emitida pela IFM

A ficha técnica não informa dados de faturamento ou emissão de nota fiscal.

Logística do fabricante

A ficha técnica não especifica estoque, despacho ou condições de entrega.

Compra simplificada

Consulte o anúncio para confirmar as condições comerciais e de atendimento disponíveis.

Sobre o E11528 IFM — Conector adaptador M12 reto, 4 pinos, IP68, cabo de 0,08 m

O IFM E11528 é um conector adaptador para interligação em aplicações industriais e de automação. Possui conector M12 reto de 4 contatos, codificação A, cabo de PVC de 0,08 m e invólucro de zinco niquelado. A ficha informa proteção IP68 e tensão de operação inferior a 250 V AC/DC. A conexão de instalação é M16 x 1,5.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E11528
Tipo de conexão	1 x M12 reto, codificação A, 4 contatos
Cabo	0,08 m; PVC; 4 x 0,34 mm²
Conexão de instalação	M16 x 1,5
Tensão de operação	< 250 V AC/DC
Corrente nominal	4 A (...40 °C)
Grau de proteção	IP68
Temperatura ambiente	-25...85 °C
Material do invólucro	Zinco moldado sob pressão niquelado
Acessório incluído	1 anel de vedação

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que requeiram um adaptador com conector M12 reto, 4 contatos e codificação A, além de conexão de instalação M16 x 1,5.
Instalações cujos requisitos elétricos e ambientais estejam dentro dos limites declarados na ficha do produto.

⚠ Considere outro se precisa de:

Não especificar para uma conexão cuja rosca de instalação não corresponda a M16 x 1,5 sem confirmar a compatibilidade mecânica.
Não utilizar quando os requisitos excederem a tensão de operação informada, a corrente nominal ou a faixa de temperatura ambiente do produto.
Não presumir compatibilidade elétrica apenas porque o conector M12 encaixa mecanicamente; conferir pinagem, codificação e requisitos do dispositivo conectado.

APLICAÇÕES E USO

Aplicação indicada na ficha: interligação em aplicações industriais e de automação industrial, quando os requisitos de conexão e os limites elétricos e ambientais forem compatíveis.
Possibilidade a validar: utilização em conjunto com um dispositivo que tenha conexão M12 A, 4 contatos e requisito de montagem M16 x 1,5. A compatibilidade elétrica depende da pinagem e das especificações do dispositivo, que devem ser verificadas no datasheet.
Não extrapolar a classificação IP68 para condições específicas de imersão ou instalação sem consultar as condições de ensaio e montagem do fabricante.

COMO ESCOLHER

Antes de comprar o E11528 IFM — Conector adaptador M12 reto, 4 pinos, IP68, cabo de 0,08 m, verifique estes pontos:

Escolha o E11528 quando

A aplicação exigir um conector adaptador com M12 reto, 4 contatos, codificação A, cabo de 0,08 m e conexão de instalação M16 x 1,5, respeitando os limites elétricos e ambientais informados.

Procure outra configuração quando

O equipamento exigir outra rosca de instalação, orientação ou codificação do conector, número de contatos, comprimento ou seção de cabo. A ficha não lista versões alternativas; confirme o código adequado na documentação do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Identificação do fabricante informada no anúncio.
Código / SKU / part number	E11528	Código do produto para identificação e consulta.
GTIN	4021179037051	Identificador comercial informado na ficha.
Tipo de componente	Conector adaptador	Categoria funcional indicada para o produto.
Aplicações	Aplicações industriais / automação industrial	Aplicação descrita na ficha; não especifica um equipamento final.

Dados elétricos
Tensão de operação	< 250 V AC/DC	Limite informado para a tensão de operação.
Corrente nominal	4 A (...40 °C)	Valor nominal associado à condição de temperatura indicada.

Conexões e cabeamento
Conexão elétrica - conector	1 x M12, reto; codificação A; 4 contatos	Configuração mecânica e número de contatos do conector.
Conexão de instalação	M16 x 1,5	Rosca informada para a instalação.
Comprimento do cabo	0,08 m	Comprimento informado para o cabo integrado.
Conexão elétrica - cabo	PVC; 4 x 0,34 mm²	Material de isolamento e composição do cabo informados na ficha.

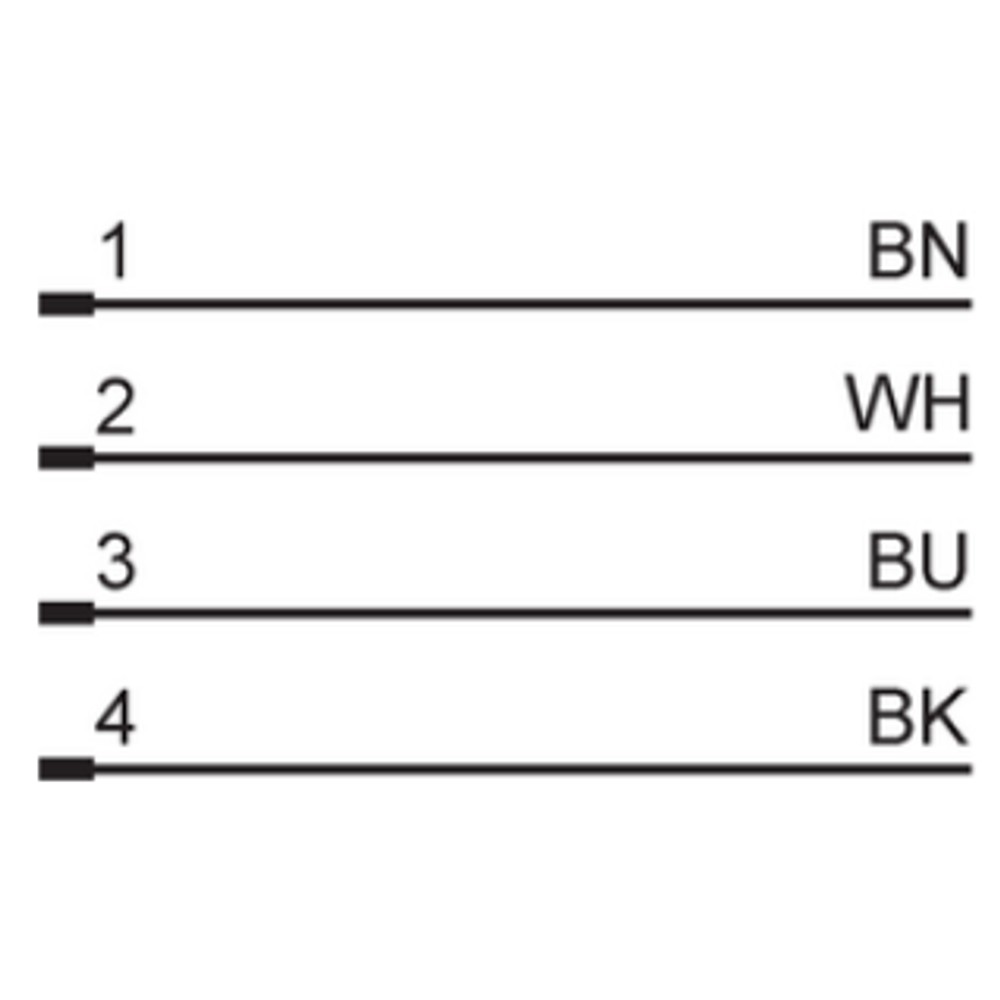

Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação por cor; a ficha fornecida não associa cada cor a um número de pino.

Proteção e condições ambientais
Grau de proteção	IP68	Classificação declarada na ficha; as condições específicas de ensaio ou instalação não foram fornecidas no contexto.
Temperatura ambiente	-25...85 °C	Faixa de temperatura ambiente informada para o produto.

Dados mecânicos e materiais
Material do invólucro	Zinco moldado sob pressão niquelado	Material e acabamento do invólucro declarados.
Material do cabo	PVC	Material informado para o cabo.
Peso	30,743 g	Valor de peso disponível nos dados do catálogo.
Quantidade por embalagem	1 peça	Quantidade informada por embalagem.

Acessórios incluídos
Anel de vedação	1 unidade	Acessório indicado como incluído na ficha.

Dados documentais e classificação
NCM	8536.90.90	Classificação fiscal informada nos dados do catálogo.
Modelo de catálogo	ESTGH040MSS0,08E04 (M16)	Designação apresentada no conjunto de dados de catálogo associado ao GTIN.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. Não é possível confirmar compatibilidade com um protocolo apenas pelos dados mecânicos do conector.

Conexões

Elétrica Conector M12 reto, codificação A, 4 contatos; cabo de PVC com 4 x 0,34 mm² e 0,08 m. Tensão de operação inferior a 250 V AC/DC e corrente nominal de 4 A (...40 °C). A ficha lista as cores BK (preto), BN (marrom), BU (azul) e WH (branco), mas não informa a atribuição dos contatos; consulte o datasheet para a pinagem.

Processo Rosca de instalação M16 x 1,5. A ficha não descreve uma conexão de processo adicional.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com entrada mecânica M12, codificação A e 4 contatos	✓	A configuração do conector está especificada como M12 reto, codificação A, com 4 contatos. A compatibilidade elétrica depende também da pinagem e dos requisitos do dispositivo.
Montagem que requer rosca de instalação M16 x 1,5	✓	A ficha informa rosca de instalação M16 x 1,5.
Circuito dentro da tensão de operação e corrente nominal declaradas	✓	A ficha informa tensão inferior a 250 V AC/DC e corrente nominal de 4 A (...40 °C); verificar também as condições reais de operação.
Aplicação que exige protocolo de comunicação específico	✗	A ficha não declara protocolo de comunicação nem permite validar compatibilidade de protocolo.
Equipamento com outra codificação, número de contatos ou rosca de instalação	✗	Essas características não correspondem à configuração informada para o E11528; confirme uma versão adequada antes da instalação.

INSTALAÇÃO

Como instalar o E11528 IFM — Conector adaptador M12 reto, 4 pinos, IP68, cabo de 0,08 m

Desenergize o circuito e confirme que a instalação será feita dentro dos limites elétricos declarados.
Verifique se a interface do dispositivo corresponde à configuração M12 reta, codificação A e 4 contatos.
Confirme que a montagem requer a rosca M16 x 1,5 e inspecione as roscas e superfícies de vedação.
Instale o anel de vedação incluído na posição prevista pelo conjunto de montagem.
Conecte os condutores conforme a pinagem do datasheet; não deduza a função elétrica somente pelas cores dos fios.
Após a montagem, confira o assentamento, a vedação e a continuidade elétrica antes de energizar.

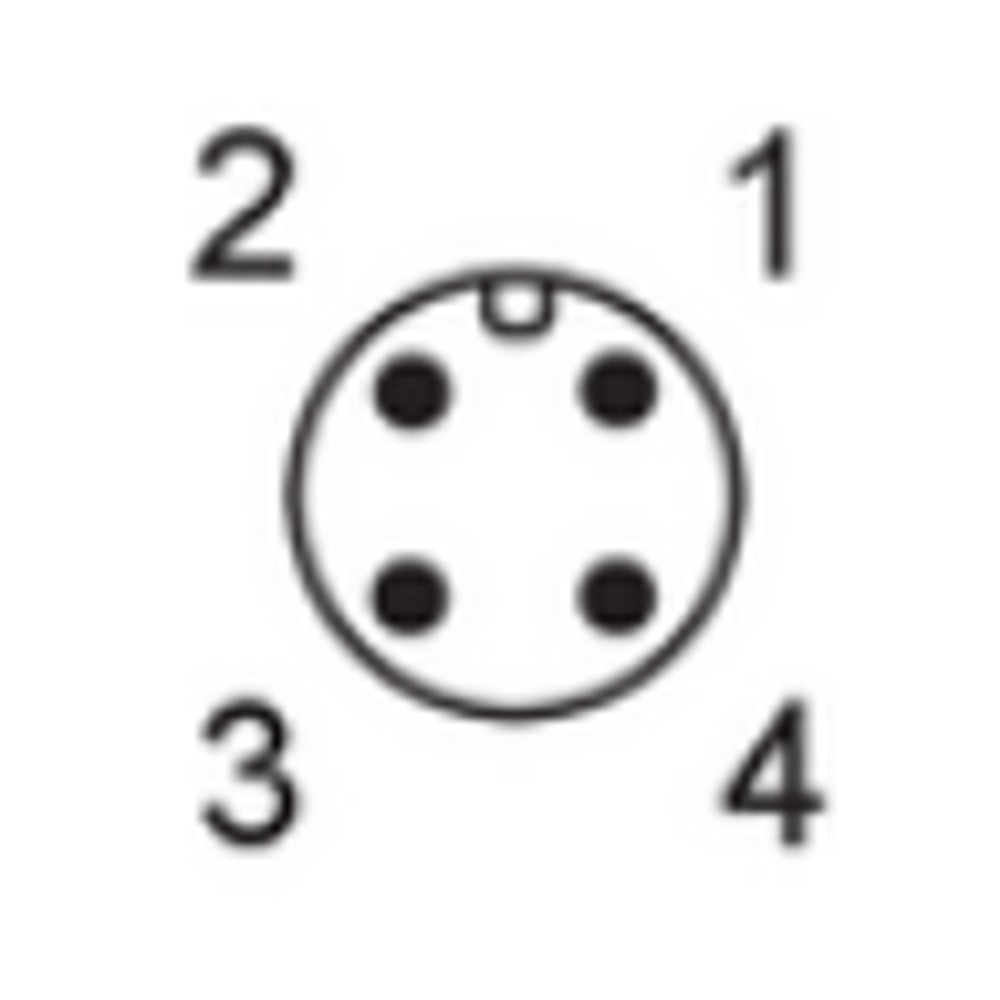

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

1 anel de vedação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há continuidade elétrica após a montagem.	Conexão incompleta, contato inadequado ou divergência entre a pinagem do circuito e a do conector.	Desenergize o circuito, confira o assentamento do conector e teste a continuidade dos condutores conforme a pinagem indicada no datasheet.
O equipamento conectado não funciona apesar de o conector encaixar.	Incompatibilidade elétrica, como pinagem ou requisitos do dispositivo não correspondentes; encaixe mecânico não comprova compatibilidade elétrica.	Compare a pinagem e os requisitos do equipamento com o datasheet do E11528 e verifique a continuidade de cada condutor.
Há indício de entrada de umidade na conexão montada.	Anel de vedação ausente, deslocado ou montagem que não assegura o assentamento previsto.	Desenergize e inspecione o anel de vedação, as superfícies de contato e o assentamento da montagem; consulte as instruções do fabricante.
A conexão não rosqueia ou fica desalinhada na instalação.	Interface de montagem diferente da rosca M16 x 1,5 ou início de rosca incorreto.	Confirme a especificação da rosca na peça correspondente e inspecione o alinhamento antes de aplicar aperto; não force a montagem.

DOCUMENTAÇÃO TÉCNICA

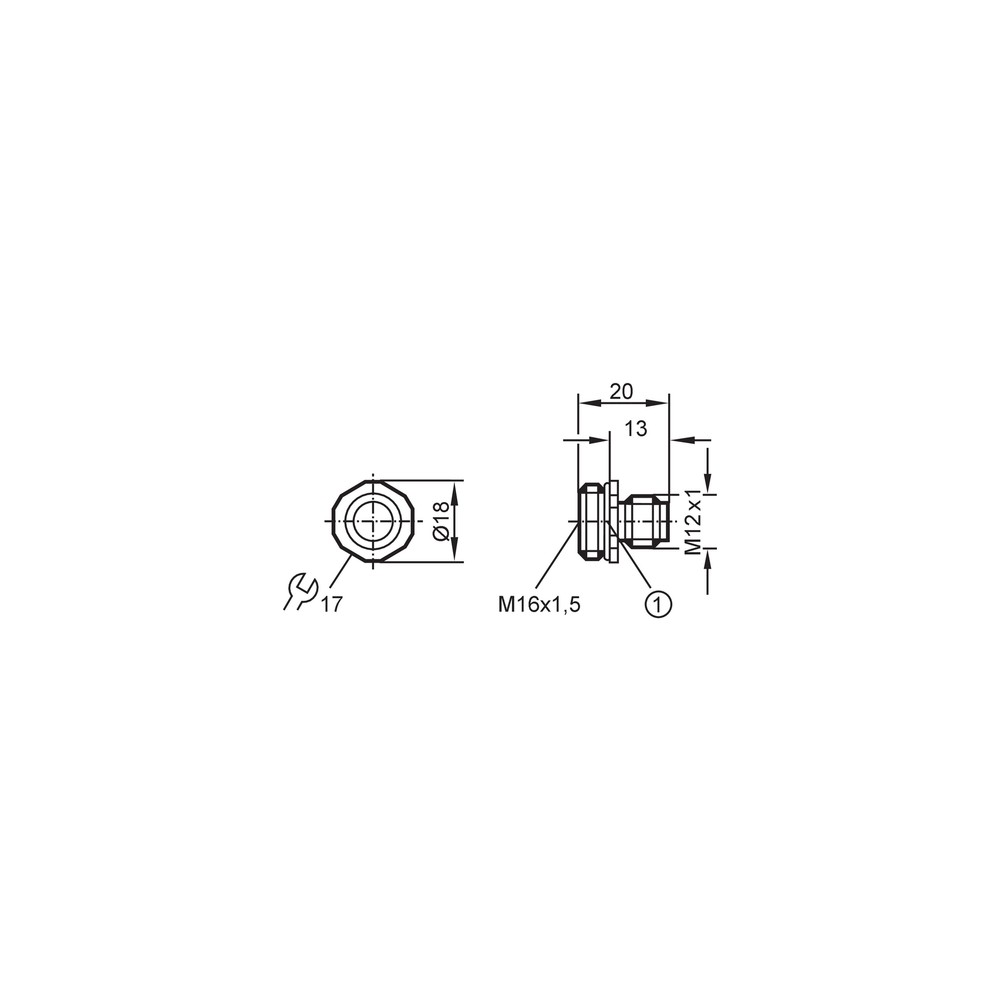

Folha de dados E11528 — PT-BR (Datasheet) Desenho em escala do fabricante (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E11528 e para que serve?

É um conector adaptador para aplicações industriais e de automação. Sua ficha especifica conexão M12 reta, 4 contatos, codificação A, e rosca de instalação M16 x 1,5.

O E11528 serve em qualquer conexão M12 de 4 pinos?

Não é possível confirmar compatibilidade com qualquer conexão apenas pelo formato. Verifique a codificação A, a pinagem e os requisitos elétricos do equipamento correspondente.

O que acompanha o produto?

A ficha informa 1 anel de vedação e 1 peça por embalagem.

Ele serve para uma instalação com rosca diferente de M16 x 1,5?

A ficha especifica rosca de instalação M16 x 1,5. Para outra rosca, confirme uma configuração compatível antes da compra.

Posso usar o E11528 em um circuito acima de 250 V?

A ficha informa tensão de operação inferior a 250 V AC/DC. Não o selecione para uma condição que exceda esse limite declarado.

O conector encaixa, mas o equipamento não funciona. O que devo verificar?

O encaixe mecânico não confirma a compatibilidade elétrica. Confira a pinagem, a codificação e os requisitos do dispositivo, além da continuidade dos condutores.

A conexão montada apresenta entrada de umidade; preciso trocar o conector?

Antes de substituir, verifique se o anel de vedação está presente, íntegro e assentado corretamente, e inspecione a montagem. Consulte o fabricante para avaliar danos ou condições de instalação.

Como escolher entre o E11528 e um conector de outra configuração?

Escolha o E11528 quando forem necessários M12 reto, codificação A, 4 contatos e instalação M16 x 1,5. Se a aplicação exigir outra rosca, codificação, quantidade de contatos ou comprimento de cabo, confirme outro código com o fabricante.

Que cuidados devo ter durante a instalação?

Faça a instalação desenergizada, confira o alinhamento da rosca e use a pinagem do datasheet. Não associe a função dos pinos às cores dos fios sem confirmar a documentação.

O que devo considerar se a montagem não rosquear corretamente?

Confirme se a interface corresponde a M16 x 1,5 e se as peças estão alinhadas. Não force a rosca; verifique as especificações da conexão antes de prosseguir.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de codificação do conector M12 indicada para identificar a interface; confirme também a pinagem do dispositivo. (Ref.: conexão elétrica — M12, codificação A)

Contato

Ponto de conexão elétrica dentro do conector; a ficha informa quatro contatos, mas a atribuição de cada pino deve ser consultada no datasheet. (Ref.: conexão elétrica — 4 contatos)

Grau de proteção IP68

Classificação de proteção declarada para o produto; as condições específicas de ensaio e instalação devem ser verificadas na documentação do fabricante. (Ref.: grau de proteção IP68)

Rosca M16 x 1,5

Especificação dimensional da rosca de instalação, usada para conferir a compatibilidade mecânica da montagem. (Ref.: rosca de instalação M16 x 1,5)

Corrente nominal

Valor de corrente informado para a operação sob a condição de temperatura indicada na ficha. (Ref.: 4 A (...40 °C))
