Soquete Confeccionável M12 Angular IFM E11510

Pré-visualizar: E11510 IFM - Soquete Confeccionável M12 Angular Automação Industrial PNP IP68 4 Pinos

E11510 IFM - Soquete Confeccionável M12 Angular Automação Industrial PNP IP68 4 Pinos

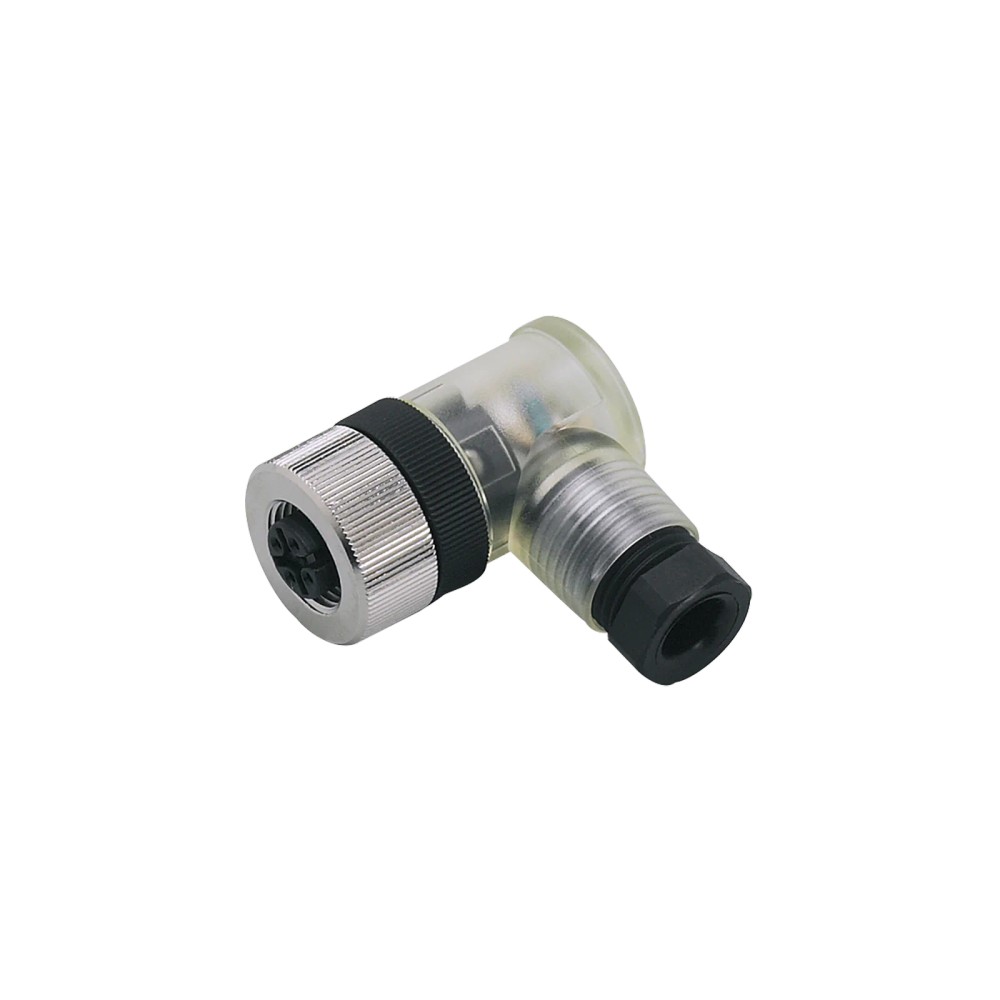

Imagem meramente ilustrativa

R$ 252,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11510
EAN: 4021179036870
NCM do produto: 85369090

Destaques do Produto Formato e conexão M12...mais

Fechar menu

Saiba mais sobre: "E11510 IFM - Soquete Confeccionável M12 Angular Automação Industrial PNP IP68 4 Pinos"

Destaques do Produto

Formato e conexão

M12 angular, codificação A

Contatos

4 pinos

Função elétrica

PNP

Cabo

Diâmetro de 4...6 mm; seção transversal de até 0,75 mm²

Condições elétricas

10...30 V DC; capacidade de carga de 4 A (...40 °C)

Proteção e temperatura

IP68; ambiente de -25...85 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Soquete confeccionável IFM E11510 M12 angular, 4 pinos, PNP, IP68

O IFM E11510 é um soquete M12 angular confeccionável para conexões em aplicações industriais e de automação. Possui 4 contatos com codificação A, função elétrica PNP e proteção IP68. Aceita cabo com diâmetro de 4 a 6 mm e seção transversal de até 0,75 mm²; seus contatos são banhados a ouro e o produto é sem silicone.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Soquete confeccionável M12 angular
Número de contatos	4
Codificação	A
Função elétrica	PNP
Grau de proteção	IP68
Tensão de operação	10...30 V DC
Capacidade de carga	4 A (...40 °C)
Faixa de temperatura ambiente	-25...85 °C
Diâmetro de cabo	4...6 mm
Dimensões	30 x 18 x 35 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que requeiram soquete confeccionável M12 angular, 4 contatos, codificação A e função PNP.
Montagens em que o cabo utilizado esteja dentro do diâmetro de 4...6 mm e aceite seção transversal de até 0,75 mm².
Instalações cujas condições elétricas e ambientais estejam dentro de 10...30 V DC, até 4 A (...40 °C) e -25...85 °C. A proteção IP68 deve ser considerada conforme as condições de instalação especificadas pelo fabricante.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão exigida não for M12 angular de codificação A ou quando forem necessários número de contatos ou configuração elétrica diferentes.
Não selecionar para cabos com diâmetro fora de 4...6 mm ou condutores cuja seção transversal exceda 0,75 mm².
Não aplicar fora dos limites especificados de tensão, capacidade de carga ou temperatura ambiente.

APLICAÇÕES E USO

Uso informado pelo fabricante: conexões em aplicações industriais e de automação industrial.
Pode ser considerado em montagem de cabo confeccionável quando os requisitos forem M12 angular, codificação A, 4 contatos, PNP, cabo de 4...6 mm e seção transversal de até 0,75 mm²; esta descrição é uma possibilidade inferida a partir dos atributos, não uma aplicação específica validada.
Verifique a adequação à tensão de 10...30 V DC, carga de até 4 A (...40 °C) e temperatura ambiente de -25...85 °C. A presença de IP68 não substitui a observância das condições de instalação e uso especificadas pelo fabricante.

COMO ESCOLHER

Antes de comprar o Soquete confeccionável IFM E11510 M12 angular, 4 pinos, PNP, IP68, verifique estes pontos:

Escolha o E11510 quando

A aplicação exigir um soquete M12 angular confeccionável de 4 contatos, codificação A e função PNP, com cabo de 4...6 mm e seção de até 0,75 mm².

Verifique os limites antes da montagem

Confirme que tensão de operação, carga, temperatura ambiente e dimensões atendem à instalação. Para requisitos de conexão, corrente, tensão ou cabo diferentes dos declarados, procure uma versão cuja ficha técnica corresponda a esses requisitos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Fabricante informado no anúncio.
Modelo	E11510	Código do produto.
Tipo de produto	Soquete confeccionável	Categoria funcional informada.
Aplicação	Aplicações industriais / automação industrial	Uso informado na ficha.
Categoria	Tecnologia de conexão	Classificação do anúncio.
GTIN	4021179036870	Identificador comercial informado.
Part number do anúncio	E11510	Código informado nos dados básicos do anúncio.
Part number do catálogo	SDOAH042MSSFKPG	Identificador presente nos dados do catálogo; confirmar referência ao adquirir.
NCM	8536.90.90	Classificação fiscal informada no catálogo.

Conexão elétrica
Tipo e orientação	M12, angular	Geometria e tamanho da conexão declarados.
Codificação	A	Chaveamento mecânico informado para o conector.
Número de contatos	4	Quantidade de contatos declarada.
Contatos	Dourados, banhados a ouro	Acabamento dos contatos informado na ficha.
Função elétrica	PNP	Configuração elétrica declarada; consultar pinagem do fabricante.
Terminação	Terminais parafusados	Tipo de ligação dos condutores informado.
Seção transversal do cabo	Até 0,75 mm²	Limite máximo indicado nos dados de conexão.
Diâmetro do cabo	4...6 mm	Faixa indicada para o diâmetro externo do cabo.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de tensão de operação especificada.
Capacidade de carga total	4 A (...40 °C)	Valor declarado com referência de temperatura até 40 °C.

Proteção e construção
Grau de proteção	IP68	Grau declarado na ficha; considerar as condições e instruções de instalação do fabricante.
Isento de silicone	Sim	Característica especial informada.
Material do invólucro	PA	Material declarado para o corpo.
Material da porca de bloqueio	Latão niquelado	Material e acabamento informados.

Condições ambientais
Temperatura ambiente	-25...85 °C	Faixa de temperatura ambiente especificada para operação.

Displays e elementos de operação
Display em operação	1 LED verde	Indicador informado para condição de operação.
Display de status de chaveamento	1 LED amarelo	Indicador informado para o status de chaveamento.

Dados mecânicos e fornecimento
Dimensões	30 x 18 x 35 mm	Dimensões declaradas no catálogo.
Peso	28,6 g	Peso informado nos atributos do produto.
Unidades por embalagem	1 peça	Quantidade de produto indicada por embalagem.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha técnica disponível.

• A função elétrica informada é PNP; isso não identifica, por si só, um protocolo de comunicação.

Conexões

Elétrica Conexão elétrica por terminais parafusados; seção transversal de cabo de até 0,75 mm² e diâmetro externo do cabo de 4...6 mm. Tensão de operação de 10...30 V DC e capacidade de carga de 4 A (...40 °C). Confirmar a pinagem no datasheet antes da ligação.

Processo Conector M12 angular, codificação A, 4 contatos. A ficha não informa conexão de processo separada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem que exige conexão M12 angular de codificação A e 4 contatos	✓	Corresponde à configuração de conexão declarada para o produto; também é necessário validar a pinagem e a aplicação.
Ligação em que a função elétrica requerida é PNP	✓	A ficha identifica a função elétrica do soquete como PNP; verificar a pinagem no datasheet.
Uso com cabo de 4...6 mm e seção transversal de até 0,75 mm²	✓	Essas dimensões de cabo estão dentro dos valores especificados.
Aplicação que exige tensão de operação acima de 30 V DC ou carga superior a 4 A (...40 °C)	✗	Esses requisitos excedem os limites declarados para o produto.
Aplicação que exige temperatura ambiente fora de -25...85 °C	✗	A condição está fora da faixa de temperatura ambiente especificada.
Dispositivo com conector de outra codificação ou geometria	✗	A conexão declarada é M12 angular, codificação A; não há evidência de compatibilidade mecânica com outras configurações.

INSTALAÇÃO

Como instalar o Soquete confeccionável IFM E11510 M12 angular, 4 pinos, PNP, IP68

Confirme no datasheet que o conector, a codificação, a quantidade de contatos e a pinagem correspondem ao equipamento a conectar.
Desenergize o circuito antes de iniciar a montagem e confirme que a tensão da aplicação está dentro da faixa especificada.
Prepare um cabo com diâmetro externo de 4...6 mm e condutores com seção transversal de até 0,75 mm².
Abra e monte o soquete conforme o procedimento do fabricante; conecte os condutores nos terminais parafusados de acordo com a pinagem indicada no datasheet.
Monte o cabo e os elementos do conector conforme as instruções do fabricante, verificando assentamento e fechamento; não presuma proteção IP68 se a montagem não seguir essas instruções.
Antes de energizar, confira a continuidade, a pinagem e a ausência de curtos; em seguida, verifique os indicadores LED durante a operação.

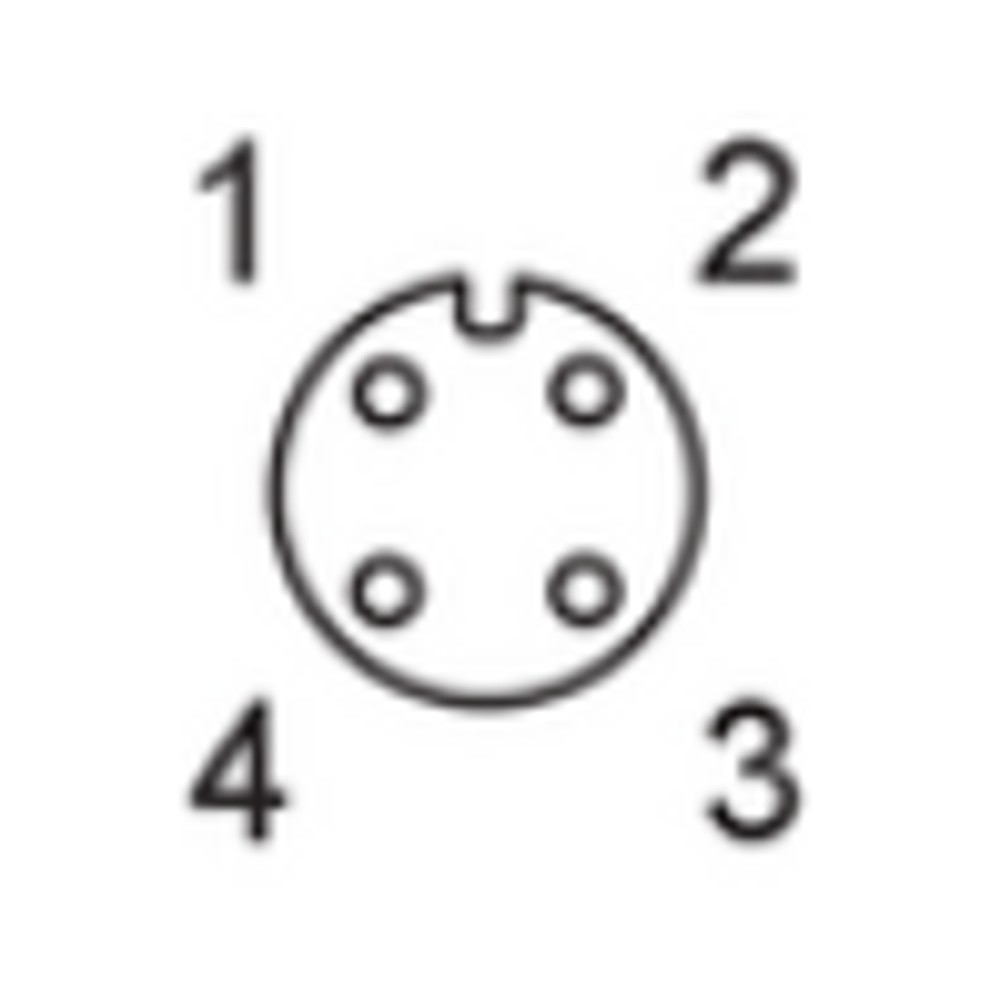

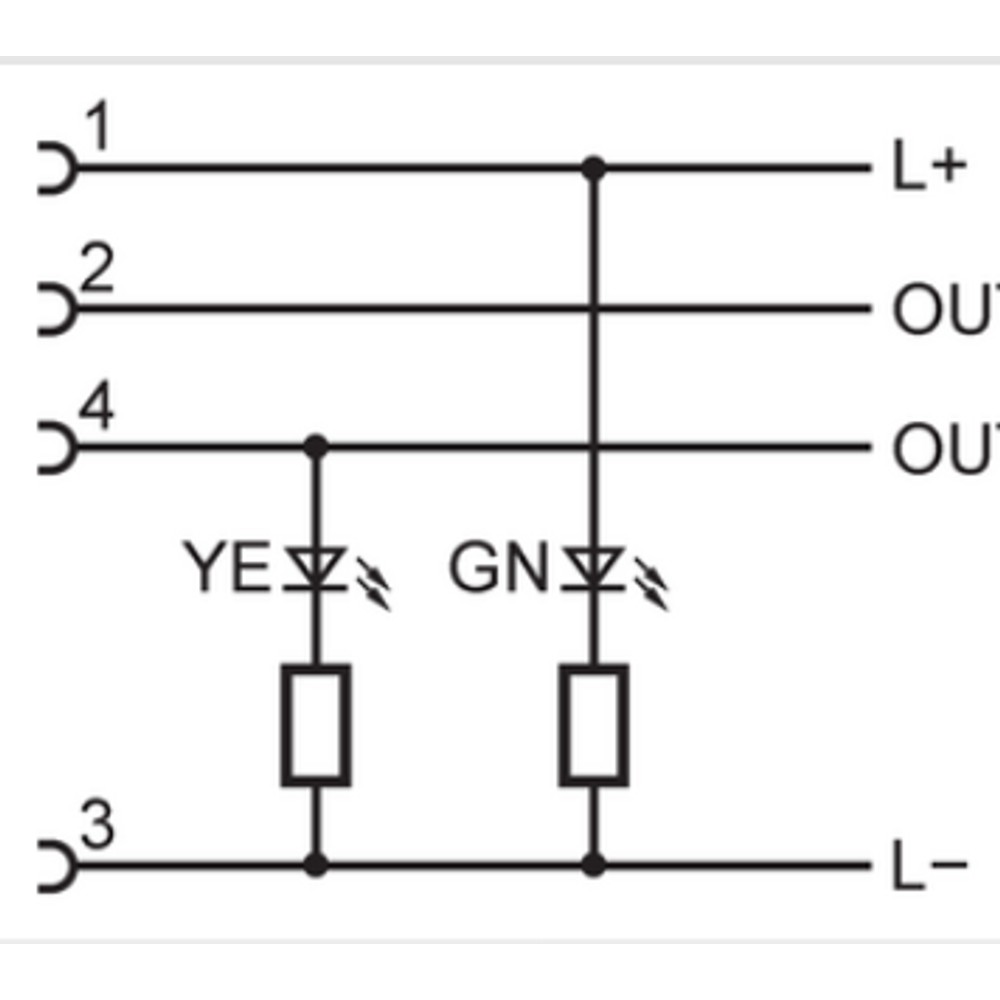

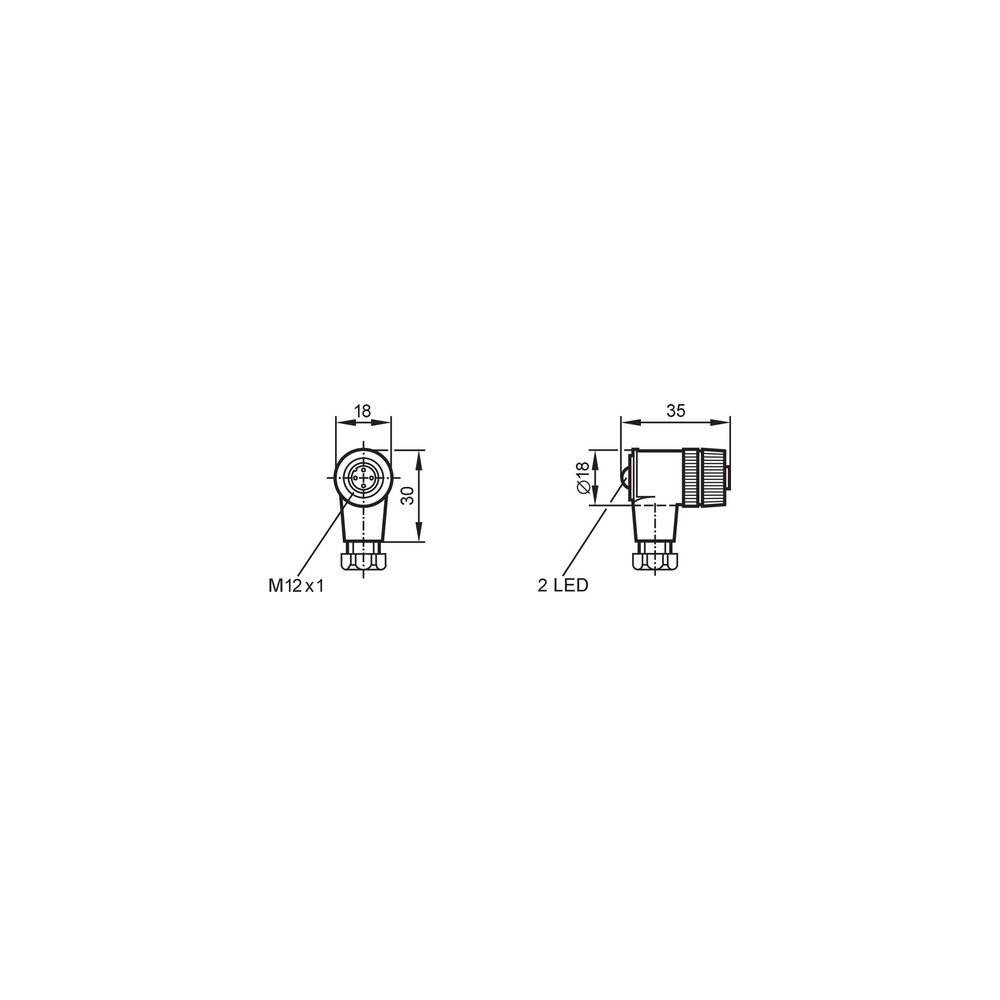

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não apresenta sinal ou não comuta.	Possível ligação incorreta dos condutores ou incompatibilidade entre a pinagem do circuito e a pinagem utilizada na montagem.	Desenergize o circuito e compare cada ligação com o diagrama de pinagem do datasheet; verifique também a continuidade dos condutores.
O conjunto não opera ou apresenta funcionamento intermitente.	A tensão disponível pode estar fora da faixa de 10...30 V DC ou pode haver interrupção elétrica na terminação.	Meça a tensão no conector durante a operação e inspecione as terminações parafusadas, com o circuito desenergizado.
O cabo não fica fixado ou há dificuldade em fechar o conjunto.	Diâmetro externo do cabo fora da faixa de 4...6 mm ou condutor incompatível com a seção de até 0,75 mm².	Meça o diâmetro externo do cabo e confira a seção dos condutores antes da montagem.
Há falha de conexão ou aquecimento percebido durante a operação.	Possível carga acima de 4 A (...40 °C), conexão elétrica deficiente ou condição fora dos limites especificados.	Verifique a corrente efetiva, a temperatura de referência e o aperto das terminações com o circuito desenergizado; compare os resultados com o datasheet.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM E11510 (PT-BR) (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E11510 e para que serve?

É um soquete confeccionável M12 angular destinado a conexões em aplicações industriais e de automação. A ficha informa 4 contatos, codificação A e função elétrica PNP.

O que acompanha o produto?

A ficha indica uma peça por embalagem. Não informa acessórios inclusos, portanto confirme o conteúdo da embalagem com o fornecedor se precisar de componentes adicionais.

Quais características devo confirmar para saber se ele é compatível com minha instalação?

Confira conexão M12 angular de codificação A, 4 contatos, função PNP, pinagem, faixa elétrica e requisitos do cabo. O datasheet do fabricante deve ser usado para confirmar a pinagem da aplicação.

Ele serve para qualquer conector M12 de 4 pinos?

Não é possível afirmar compatibilidade com qualquer conector M12 de 4 pinos. A ficha especifica conexão angular, codificação A; confirme também a disposição dos contatos e a pinagem do dispositivo correspondente.

Posso usar este soquete com cabo de diâmetro maior que 6 mm?

A faixa indicada é de 4...6 mm. Um cabo fora dessa faixa não corresponde à especificação de conexão declarada.

Este modelo serve para uma alimentação acima de 30 V DC?

A tensão de operação informada é de 10...30 V DC. A ficha não valida a utilização acima de 30 V DC.

O equipamento conectado não comuta; o que devo verificar antes de trocar o soquete?

Com o circuito desenergizado, confira a pinagem e a continuidade dos condutores segundo o datasheet. Depois, verifique se a tensão de operação está dentro da faixa especificada.

O cabo fica solto ou a montagem não fecha; qual pode ser a causa?

Uma causa possível é o diâmetro do cabo estar fora de 4...6 mm ou a seção do condutor exceder 0,75 mm². Meça o cabo e compare com os valores do fabricante antes de substituir o produto.

Preciso comprar um conjunto com cabo ou o soquete pode ser confeccionado com cabo separado?

O produto é identificado como soquete confeccionável e a ficha descreve terminais parafusados e requisitos para o cabo. A embalagem é informada como uma peça; acessórios inclusos não estão especificados.

Quais cuidados devo ter ao instalar o E11510?

Desenergize o circuito, use cabo dentro das dimensões especificadas e siga a pinagem e o procedimento de montagem do datasheet. Verifique as conexões antes de energizar.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de chaveamento mecânico indicada para a conexão M12 do soquete. (Ref.: codificação A)

PNP

Tipo de função elétrica informado para a saída do produto; a ligação deve seguir a pinagem do fabricante. (Ref.: função elétrica PNP)

IP68

Grau de proteção declarado para o produto; as condições de montagem e uso devem seguir as instruções do fabricante. (Ref.: grau de proteção IP68)

Terminais parafusados

Tipo de terminação elétrica em que os condutores são fixados por parafusos. (Ref.: conexão elétrica)

Seção transversal do cabo

Área nominal do condutor indicada para seleção do cabo compatível com os terminais. (Ref.: até 0,75 mm²)
