Cabo de Conexão Válvula IFM E11428

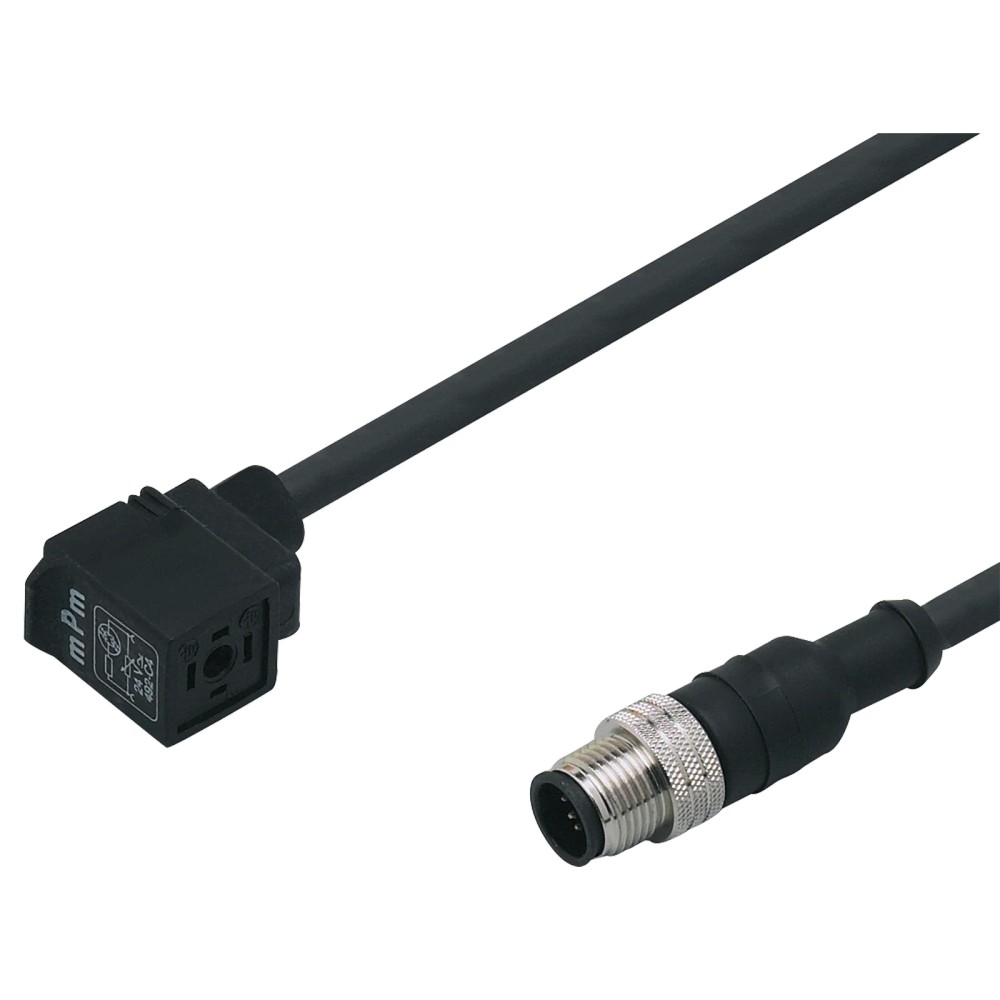

Pré-visualizar: E11428 IFM - Cabo de Conexão com Conector de Válvula IFM Automação Industrial 1m PUR IP65 LED

E11428 IFM - Cabo de Conexão com Conector de Válvula IFM Automação Industrial 1m PUR IP65 LED

Imagem meramente ilustrativa

R$ 304,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11428
EAN: 4021179036054
NCM do produto: 85444200

Destaques do Produto Comprimento 1 m...mais

Fechar menu

Saiba mais sobre: "E11428 IFM - Cabo de Conexão com Conector de Válvula IFM Automação Industrial 1m PUR IP65 LED"

Destaques do Produto

Comprimento

1 m

Conexão no lado do conector

M12 reto, codificação A, 3 contatos

Conexão no lado da válvula

Forma construtiva C conforme DIN, angular, 4 contatos

Tensão

< 24 V AC/DC

Capacidade de carga

3 A

Proteção do conjunto

IP65

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E11428 IFM — Cabo de conexão com conector de válvula, 1 m, PUR, IP65

O E11428 é um cabo de conexão IFM para ligar um conector M12 reto a uma válvula com conexão da forma construtiva C, angular. É especificado para tensão inferior a 24 V AC/DC e capacidade de carga de 3 A. Possui cabo PUR de 1 m, proteção IP65 e LED amarelo de operação.

PRINCIPAIS ESPECIFICAÇÕES

SKU	E11428
Tipo	Cabo de conexão com conector de válvula
Comprimento do cabo	1 m
Material do cabo	PUR
Grau de proteção	IP65
Tensão de operação	< 24 V AC/DC
Capacidade de carga	3 A
Conexões	M12 reto, codificação A, 3 contatos; válvula forma C angular, 4 contatos
Temperatura ambiente	-25...80 °C
Diâmetro e seção do cabo	Ø 5 mm; 3 x 0,5 mm²

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Ligação entre uma conexão M12 reta, codificação A, de 3 contatos, e uma conexão de válvula da forma construtiva C, angular, de 4 contatos, respeitando as especificações elétricas do conjunto.
Instalações que necessitam de cabo de 1 m, tensão inferior a 24 V AC/DC e carga de até 3 A.
Aplicações nas quais sejam requeridos cabo PUR e grau de proteção IP65, considerando as condições de montagem e conexão.

⚠ Considere outro se precisa de:

Não selecione sem confirmar o formato, a codificação, o número de contatos e a disposição das conexões dos equipamentos a interligar.
Não utilize fora da tensão especificada (< 24 V AC/DC), acima da capacidade de carga de 3 A ou fora da temperatura ambiente de -25...80 °C.
Não presuma proteção IP65 para a instalação se as conexões não estiverem corretamente acopladas ou se outras condições de montagem não forem atendidas.

APLICAÇÕES E USO

Ligação elétrica de válvula em instalação industrial ou de automação, quando os equipamentos apresentarem as interfaces especificadas para o cabo. A aplicação industrial é indicada na ficha; a compatibilidade com um equipamento específico deve ser confirmada pela conexão e pela pinagem.
Uso em ambiente com temperatura entre -25 e 80 °C e requisitos de proteção IP65, desde que as conexões estejam corretamente montadas. A ficha não detalha condições de exposição adicionais.

COMO ESCOLHER

Antes de comprar o E11428 IFM — Cabo de conexão com conector de válvula, 1 m, PUR, IP65, verifique estes pontos:

Escolha o E11428 quando

A instalação exigir 1 m de cabo PUR com M12 reto codificado A, 3 contatos, em uma extremidade, e conexão angular para válvula forma C conforme DIN, 4 contatos, na outra; confirme também tensão, carga, temperatura e proteção requeridas.

Procure outra configuração quando

O comprimento necessário, o tipo de conexão, a codificação, a quantidade de contatos ou a orientação da tomada de válvula forem diferentes. Compare a ficha do equipamento e do cabo; os dados disponíveis não identificam modelos alternativos compatíveis.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Fabricante indicado para o produto.
SKU / Part number	E11428	Identificadores do produto no anúncio.
GTIN	4021179036054	Código de identificação comercial informado.
Tipo de produto	Cabo de conexão com conector de válvula	Classificação indicada na ficha.
Aplicação	Conector de válvula; aplicações industriais / automação industrial	Aplicação informada para o produto.

Dados elétricos
Tensão de operação	< 24 V AC/DC	Limite de tensão especificado; o anúncio primário informa < 24 V AC.
Capacidade de carga	3 A	Capacidade de carga indicada na ficha.
Proteção contra sobretensão	Sim, VDR	Proteção contra sobretensão informada para o produto.
Contato M12	3 contatos dourados	Dados do conector M12, codificação A.
Contato da conexão de válvula	4 contatos de latão niquelado	Dados do soquete para válvula forma C.

Conexões elétricas
Conector	1 x M12, reto, codificação A; 3 contatos; corpo PUR; bloqueio em latão niquelado; torque máximo de aperto 0,7...0,9 Nm	Características e torque informados para a conexão M12.
Soquete	1 x válvula forma construtiva C conforme DIN, angular; 4 contatos; corpo PUR; bloqueio em latão niquelado; torque máximo de aperto 0,7...0,9 Nm	Características e torque informados para a conexão da válvula.

Cabo e materiais
Comprimento	1 m	Comprimento nominal do cabo.
Especificação do cabo	3 x 0,5 mm² (42 x Ø 0,1 mm)	Construção informada para os condutores.
Diâmetro do cabo	5 mm	Diâmetro externo informado.
Material do cabo / invólucro	PUR	Material declarado para o cabo e corpos das conexões.
Cor do cabo	Preto	Cor indicada na especificação do cabo.
Isento de silicone	Sim	Característica declarada na ficha.
Isento de halogênio	Sim	Característica declarada na ficha.
Porca / bloqueio	Latão niquelado	Material indicado para o bloqueio das conexões.

Proteção e condições ambientais
Grau de proteção	IP65	Grau de proteção declarado para o produto; a montagem e o acoplamento influenciam a proteção do conjunto.
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente informada.

Displays / elementos de operação
Indicador de operação	1 x LED amarelo	Indicador luminoso especificado na ficha.

Dados mecânicos e fornecimento
Peso	78 g	Peso informado no conjunto de dados do produto.
Quantidade por embalagem	1 peça	Unidade de fornecimento declarada.
Material incluído	1 parafuso; 1 área para marcação	Itens declarados como incluídos na ficha.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha; o produto é um cabo de conexão para válvula.

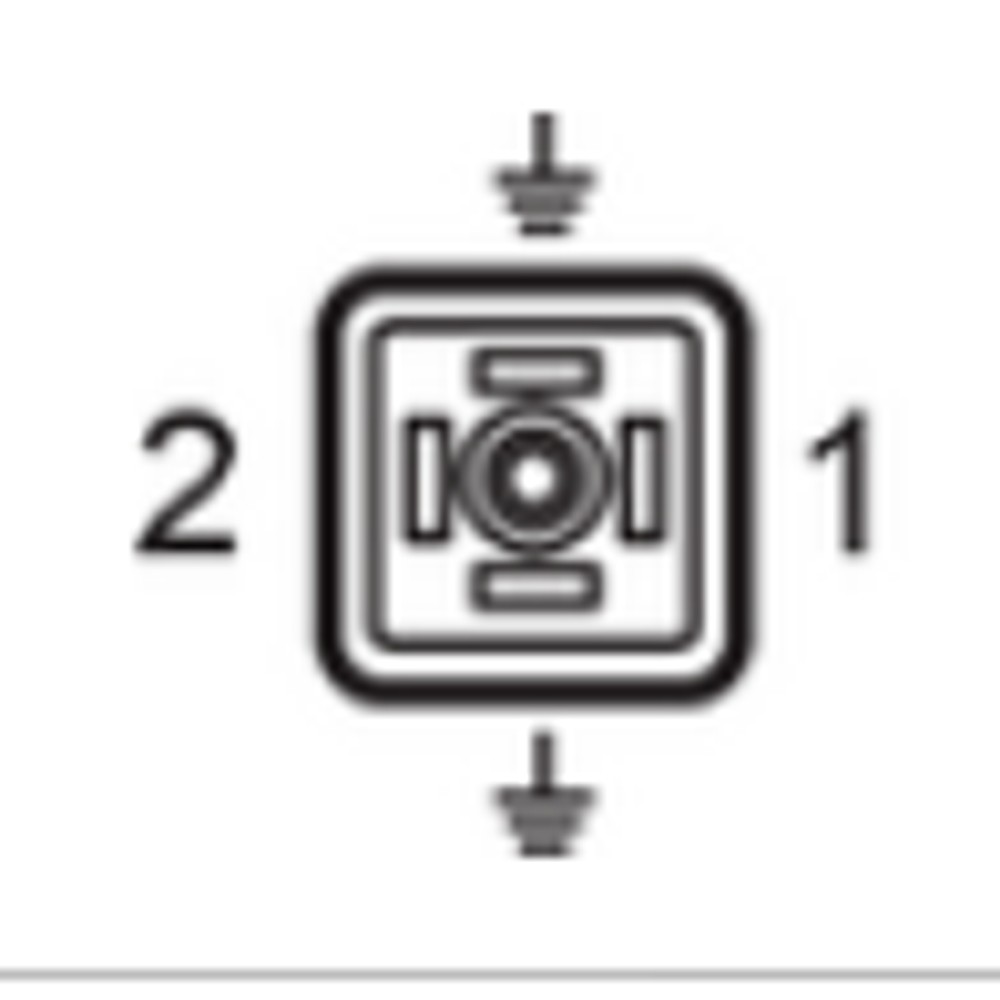

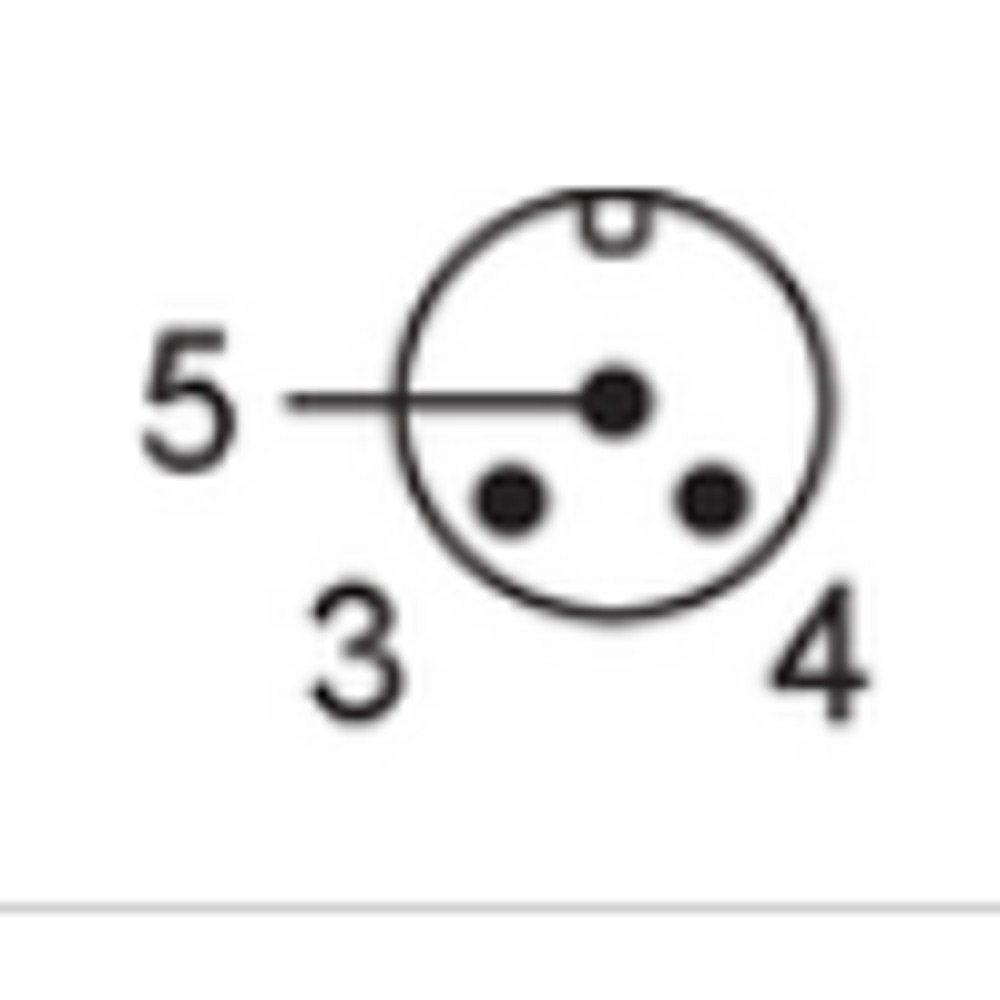

Conexões

Elétrica Uma conexão M12 reta, codificação A, com 3 contatos dourados, e uma conexão para válvula da forma construtiva C conforme DIN, angular, com 4 contatos de latão niquelado. Tensão de operação < 24 V AC/DC, capacidade de carga de 3 A e proteção contra sobretensão VDR. Confirme a pinagem com a documentação do fabricante antes de ligar.

Processo Não se aplica: o produto faz conexão elétrica entre M12 e conector de válvula; não é uma conexão de processo para fluido ou tubulação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conexão elétrica M12 reta, codificação A, 3 contatos, e válvula com conexão forma C conforme DIN, angular, 4 contatos.	✓	As duas interfaces são as especificadas para o produto; confirme a pinagem e os requisitos elétricos dos equipamentos.
Circuito com tensão inferior a 24 V AC/DC e carga não superior a 3 A.	✓	Esses limites correspondem à tensão de operação e à capacidade de carga informadas.
Circuito acima de 24 V ou com carga superior a 3 A.	✗	A ficha limita a tensão a < 24 V AC/DC e informa capacidade de carga de 3 A.
Equipamentos com conexão, codificação ou quantidade de contatos diferente das indicadas.	✗	A ficha não declara compatibilidade com interfaces diferentes; a compatibilidade mecânica e a pinagem precisam ser confirmadas.
Operação em temperatura ambiente fora de -25...80 °C.	✗	A temperatura ambiente especificada para o produto é -25...80 °C.

INSTALAÇÃO

Como instalar o E11428 IFM — Cabo de conexão com conector de válvula, 1 m, PUR, IP65

Confirme nas fichas dos equipamentos que as interfaces correspondem a M12 reto, codificação A, 3 contatos, e válvula forma C conforme DIN, angular, 4 contatos.
Verifique que a tensão de operação seja inferior a 24 V AC/DC e que a carga não exceda 3 A.
Desenergize o circuito antes de conectar o cabo.
Inspecione conectores, contatos e cabo; não instale se houver dano visível.
Acople os conectores sem forçar e aperte os bloqueios sem exceder o torque máximo informado de 0,7...0,9 Nm.
Após a instalação, confira a fixação, a pinagem na documentação do equipamento e o funcionamento do LED; valide as condições necessárias para manter IP65.

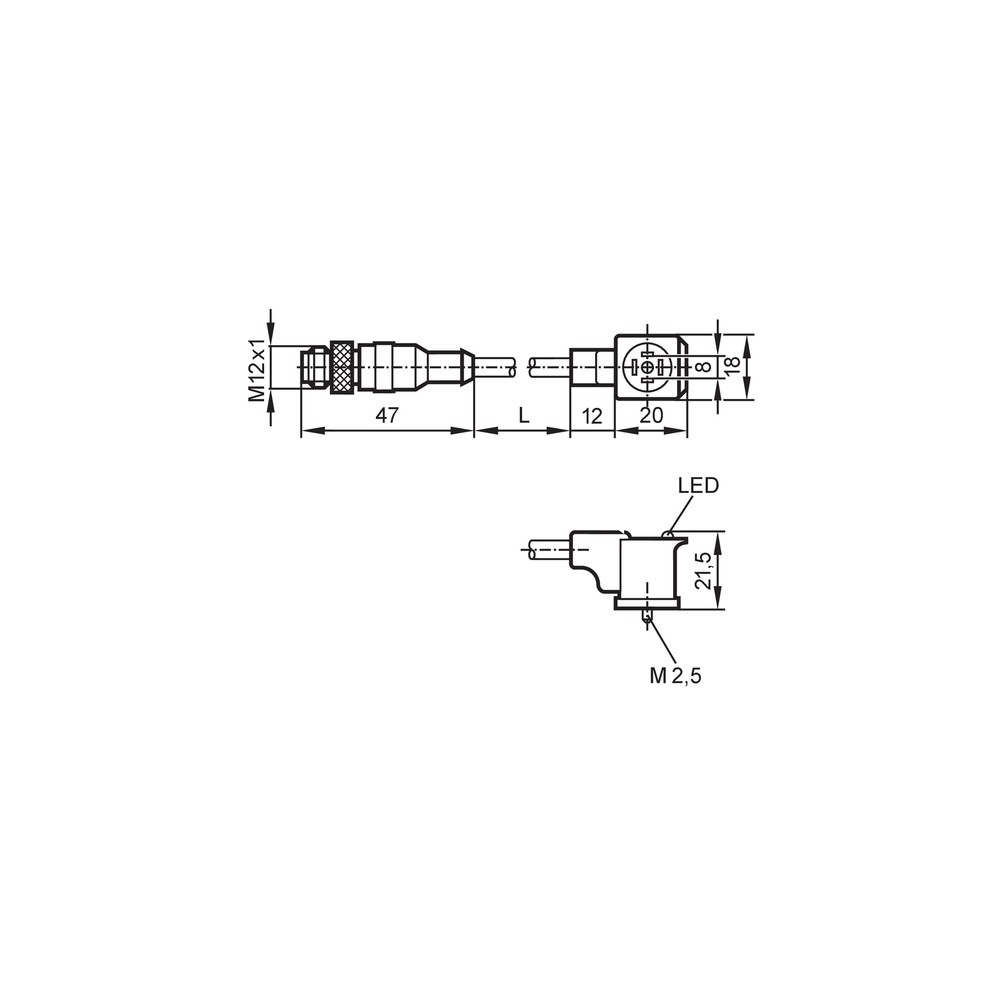

Desenho Dimensional

ACESSÓRIOS

1 parafuso
1 área para marcação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A válvula não aciona após a instalação.	Conexão incompleta, pinagem incompatível ou alimentação fora das especificações.	Desenergize o circuito; confirme o acoplamento, a pinagem nos documentos dos equipamentos e a tensão inferior a 24 V AC/DC.
O LED amarelo não acende durante a operação.	Ausência de alimentação, contato sem continuidade ou condição de acionamento não presente.	Verifique a alimentação e a continuidade do circuito com procedimento seguro e compare a condição de operação com a documentação da válvula.
A conexão apresenta aquecimento ou interrupções.	Carga acima de 3 A, contato mal acoplado ou bloqueio inadequado.	Desligue a alimentação, confira a carga prevista, inspecione contatos e acoplamento e verifique o torque máximo especificado de 0,7...0,9 Nm.
Há umidade ou falha associada à entrada de água.	Conexão sem acoplamento adequado, vedação comprometida ou instalação fora das condições necessárias para IP65.	Inspecione o estado e o assentamento das conexões e confira a montagem conforme a ficha do fabricante; não conclua que IP65 se mantém com conexão aberta ou danificada.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica E11428 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo IFM E11428 e para quem ele serve?

É um cabo de conexão para ligar uma interface M12 reta, codificação A, a uma conexão de válvula forma C conforme DIN, angular. Destina-se a instalações industriais que correspondam às interfaces e aos limites elétricos especificados.

Quais são as conexões e o que acompanha o produto?

O cabo tem M12 reto com 3 contatos e soquete angular para válvula forma C com 4 contatos. A ficha lista 1 parafuso e 1 área para marcação como material incluído.

Posso usar o E11428 em uma conexão M12 com outra codificação ou quantidade de contatos?

A ficha especifica M12 codificação A com 3 contatos. Não declara compatibilidade com outras codificações ou quantidades; confirme a interface e a pinagem antes da compra.

Este cabo serve para tensão acima de 24 V ou carga maior que 3 A?

Não: a tensão indicada é inferior a 24 V AC/DC e a capacidade de carga é 3 A. Para valores diferentes, selecione um produto cuja ficha cubra os requisitos do circuito.

A válvula não aciona; o que devo conferir antes de trocar o cabo?

Confira se as conexões estão completamente acopladas e se a pinagem corresponde aos documentos dos equipamentos. Verifique também a alimentação e se tensão e carga estão dentro dos limites especificados.

O LED amarelo está apagado; isso significa que o cabo está queimado?

Não necessariamente; a ficha identifica um LED amarelo de operação, mas não permite concluir a causa apenas pelo indicador apagado. Verifique alimentação, continuidade e condição de operação da válvula antes de substituir o cabo.

É melhor comprar este cabo ou montar a ligação com peças avulsas?

O E11428 é fornecido como um cabo montado com as conexões especificadas. A ficha não informa uma alternativa de peças avulsas; compare os componentes separados pela interface, pinagem, limites elétricos e proteção necessários.

Como sei se devo escolher o E11428 ou outra versão de cabo?

Escolha o E11428 se comprimento, conexões, tensão e carga corresponderem à instalação. Se houver diferença de conexão, codificação, contatos ou comprimento, procure uma configuração documentada para esses requisitos.

Como aperto as conexões sem danificar o cabo?

Acople os conectores sem forçar e respeite o torque máximo de 0,7...0,9 Nm informado para os bloqueios. Desenergize o circuito antes da instalação e consulte a documentação do equipamento para a pinagem.

O que preciso conferir para manter a proteção IP65 após a instalação?

Confirme que as conexões estejam corretamente acopladas e sem danos; a ficha informa IP65 para o produto, mas a montagem afeta a proteção do conjunto. Consulte o datasheet para as instruções de montagem aplicáveis.

GLOSSÁRIO TÉCNICO

IP65

Grau de proteção declarado para o produto; a condição de montagem e o acoplamento das conexões são relevantes.

PUR

Material especificado para o cabo e os corpos das conexões.

Codificação A

Tipo de codificação indicado para a conexão M12 do cabo.

VDR

Componente de proteção contra sobretensão indicado na ficha do produto.

Forma construtiva C

Configuração da conexão de válvula especificada conforme DIN para o lado do soquete.
