Cabo Conector Válvula IFM E11425 5m PUR IP67 LED

Pré-visualizar: E11425 IFM - Cabo Conector Válvula IFM Automação Industrial 5m PUR IP67 LED

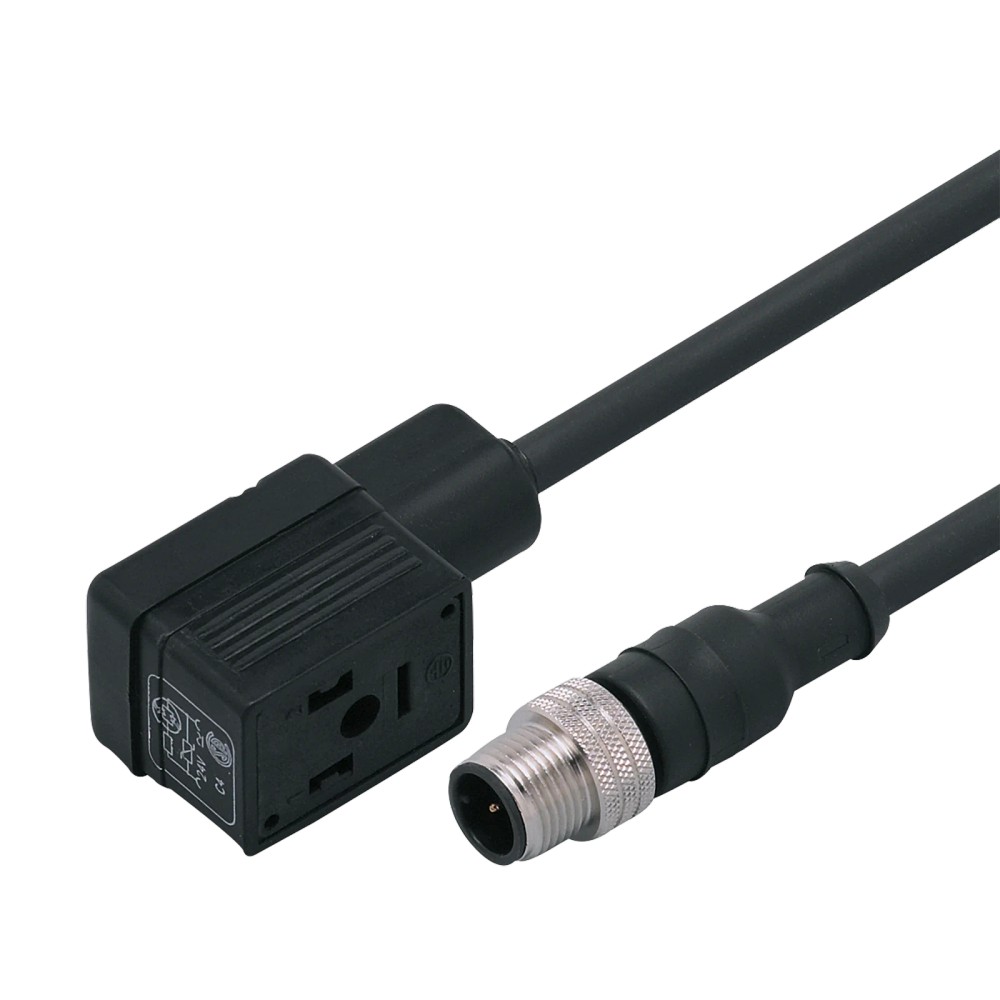

E11425 IFM - Cabo Conector Válvula IFM Automação Industrial 5m PUR IP67 LED

Imagem meramente ilustrativa

R$ 359,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11425
EAN: 4021179036023
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "E11425 IFM - Cabo Conector Válvula IFM Automação Industrial 5m PUR IP67 LED"

Destaques do Produto

Comprimento

5 m

Conexão do lado M12

M12 reto, codificação A, 3 contatos

Conexão do lado da válvula

Válvula de construção B conforme DIN, angular

Tensão

Inferior a 24 V AC/DC

Proteção

IP67

Corrente de carga total

3 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E11425 IFM – Cabo de conexão com conector de válvula, 5 m, PUR, IP67, LED

O E11425 é um cabo de conexão IFM para ligação a uma válvula e conexão elétrica M12. Destina-se a aplicações industriais e de automação que utilizem a conexão de válvula indicada na ficha. Possui cabo PUR de 5 m, proteção IP67 e tensão de operação inferior a 24 V AC/DC. Os contatos M12 são banhados a ouro e há indicação de operação por LED amarelo.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	E11425
Tipo	Cabo de conexão com conector de válvula
Comprimento do cabo	5 m
Revestimento do cabo	PUR
Grau de proteção	IP67
Tensão de operação	< 24 V AC/DC
Capacidade de carga total	3 A
Conexão M12	Reta, codificação A, 3 contatos dourados
Temperatura ambiente	-25...80 °C
Indicação de operação	1 LED amarelo

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação com conexão de válvula de construção B conforme DIN e conexão M12 reta, codificação A, de 3 contatos.
Instalações cuja tensão esteja abaixo de 24 V AC/DC, corrente de carga total não exceda 3 A e comprimento de 5 m seja adequado.
Ambientes dentro da faixa de temperatura ambiente especificada de -25...80 °C, observadas as condições de instalação e proteção IP67.

⚠ Considere outro se precisa de:

Não selecionar quando a tensão de operação exigida for igual ou superior a 24 V AC/DC ou a corrente de carga total ultrapassar 3 A.
Não selecionar para uma conexão de válvula que não corresponda à construção B conforme DIN ou para uma interface M12 diferente da especificada; confirme o encaixe e a pinagem no datasheet.
Não usar como cabo de comprimento diferente de 5 m sem validar outro modelo ou solução adequada.

APLICAÇÕES E USO

Uso indicado na ficha: conexão elétrica de válvulas em aplicações industriais e de automação industrial. A seleção deve considerar a construção B conforme DIN no lado da válvula e a interface M12 A de 3 contatos no outro lado.
Para instalações expostas a poeira ou água, considerar o grau IP67 somente com conectores corretamente acoplados e instalados; a ficha não detalha condições adicionais de montagem.
A operação deve permanecer dentro da faixa ambiente de -25...80 °C, com tensão inferior a 24 V AC/DC e carga total de até 3 A.
Possibilidade inferida: pode ser considerado em painéis ou máquinas que utilizem exatamente essas interfaces elétricas. Confirmar pinagem, compatibilidade mecânica e requisitos do dispositivo no datasheet antes da instalação.

COMO ESCOLHER

Antes de comprar o E11425 IFM – Cabo de conexão com conector de válvula, 5 m, PUR, IP67, LED, verifique estes pontos:

Escolha o E11425

Quando a instalação requer cabo de 5 m, conexão de válvula angular de construção B conforme DIN e conexão M12 reta A de 3 contatos, com operação abaixo de 24 V AC/DC e carga total de até 3 A.

Procure outra configuração

Se o equipamento exigir outro comprimento, outro formato ou codificação de conexão, tensão igual ou superior a 24 V AC/DC, ou corrente acima de 3 A, compare com a especificação do equipamento e consulte a linha IFM. A ficha disponível não identifica modelos alternativos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Identificação do fabricante no anúncio.
Modelo / SKU	E11425	Código do produto.
GTIN	4021179036023	Identificador comercial informado.
Part number do anúncio	E11425	Código informado nos dados básicos do anúncio.
Part number do catálogo	VVDAB031MSS0005H03STGH030MSS	Código de catálogo associado ao produto no dataset.
Categoria	Tecnologia de conexão; cabos de conexão com conector de válvula	Classificação do produto.
Aplicação	Aplicações industriais e automação industrial	Aplicação indicada no dataset.

Dados elétricos
Tensão de operação	< 24 V AC/DC	Limite de tensão informado na ficha técnica do catálogo; o anúncio também especifica < 24 V AC.
Capacidade de carga total	3 A	Corrente de carga total especificada.
Proteção contra sobretensão	Sim, VDR	Proteção contra sobretensão indicada no catálogo.

Conexões elétricas

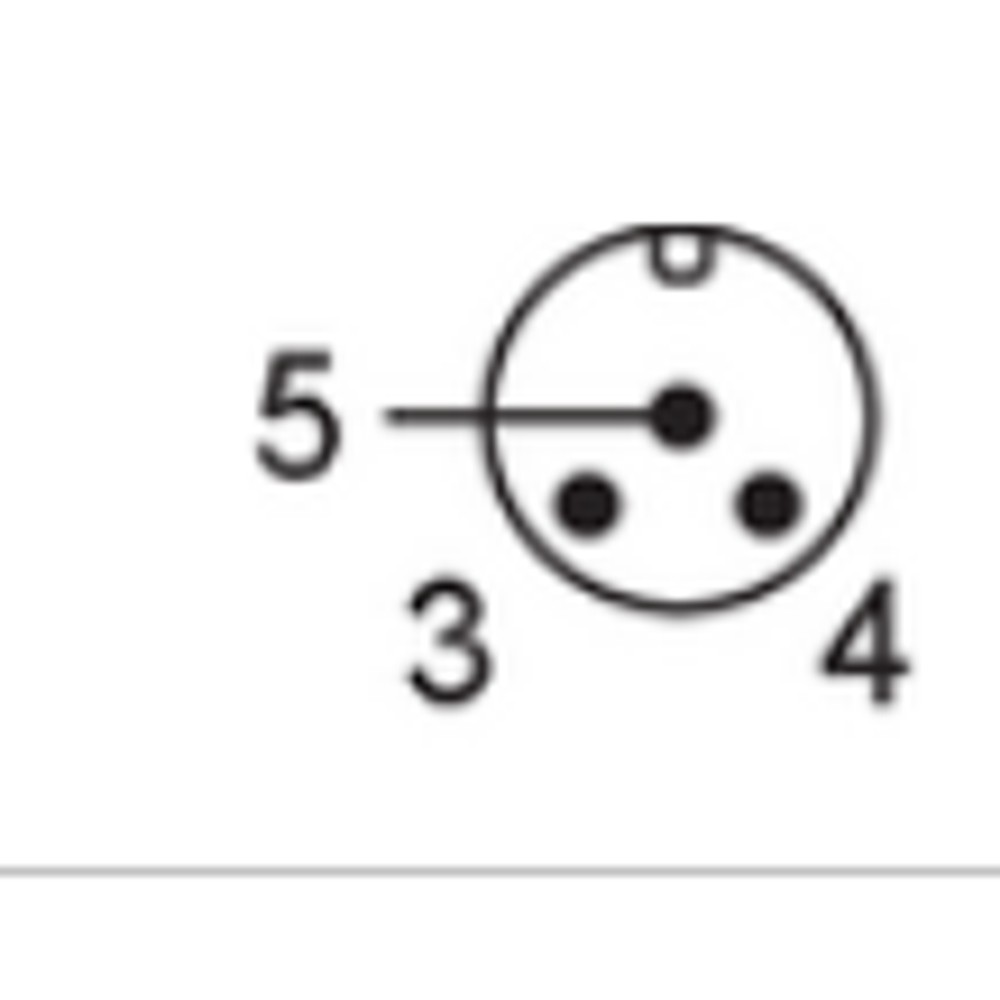

Conector M12	1 x M12 reto; codificação A; 3 contatos dourados; corpo em PUR; bloqueio em latão niquelado	Configuração do lado M12 indicada na ficha.
Torque máximo de aperto do M12	0,7...0,9 Nm	Faixa de torque informada para o bloqueio do conector M12.

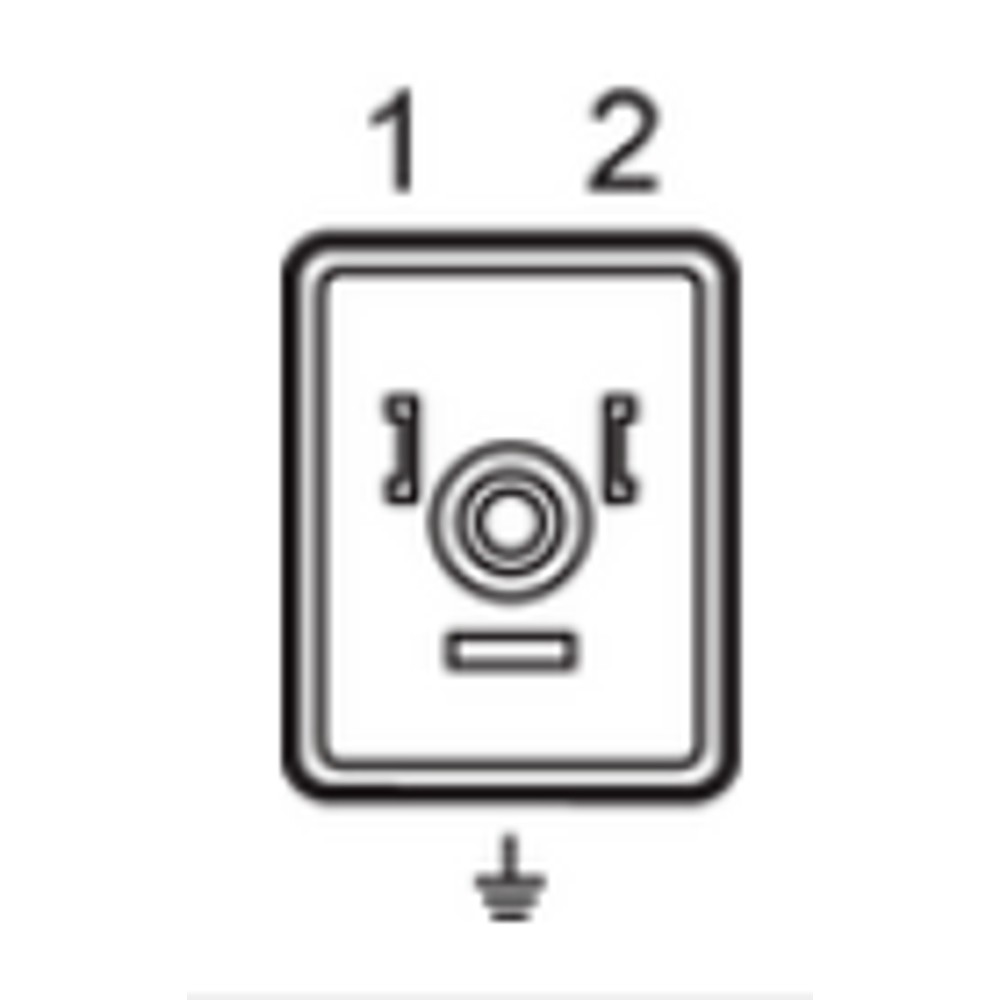

Conexão de válvula	1 x válvula de construção B conforme DIN, angular; 3 contatos; contatos de latão niquelado; corpo em PUR; bloqueio em latão niquelado	Configuração do lado da válvula indicada na ficha.
Torque máximo de aperto da conexão de válvula	0,7...0,9 Nm	Faixa de torque informada para o bloqueio da conexão de válvula.

Cabo e materiais
Comprimento	5 m	Comprimento total especificado.
Construção do cabo	3 x 0,5 mm²; condutores com 42 x Ø 0,1 mm	Construção elétrica informada no catálogo.
Diâmetro do cabo	Ø 5 mm	Diâmetro externo informado no catálogo.
Revestimento e corpo	PUR	Material especificado para o cabo e corpos de conexão.
Cor do cabo	Preto	Cor indicada nos dados de conexão elétrica.
Material do bloqueio/porca	Latão niquelado	Material informado para os elementos de bloqueio.
Contatos do M12	Banhados a ouro	Acabamento dos contatos indicado na ficha.
Sem silicone	Sim	Característica declarada no anúncio e no catálogo.
Sem halogênio	Sim	Característica declarada no anúncio e no catálogo.

Condições ambientais e proteção
Grau de proteção	IP67	Grau de proteção informado; a condição efetiva depende da montagem correta das conexões.
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente especificada.

Indicação e operação
Display em operação	1 x LED amarelo	Indicação visual de operação informada pelo fabricante.

Dados físicos e fornecimento
Peso	267,7 g	Peso informado no dataset do catálogo.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
Material incluído	1 parafuso; 1 área para marcação	Itens de fornecimento declarados no catálogo.
NCM	8544.42.00	Classificação fiscal informada no dataset.

COMPATIBILIDADE

Comunicação

• Conexão elétrica M12 reta, codificação A, com 3 contatos; não há protocolo de comunicação especificado na ficha.

• Conexão para válvula de construção B conforme DIN; a compatibilidade depende também da correspondência mecânica e da pinagem do equipamento.

Conexões

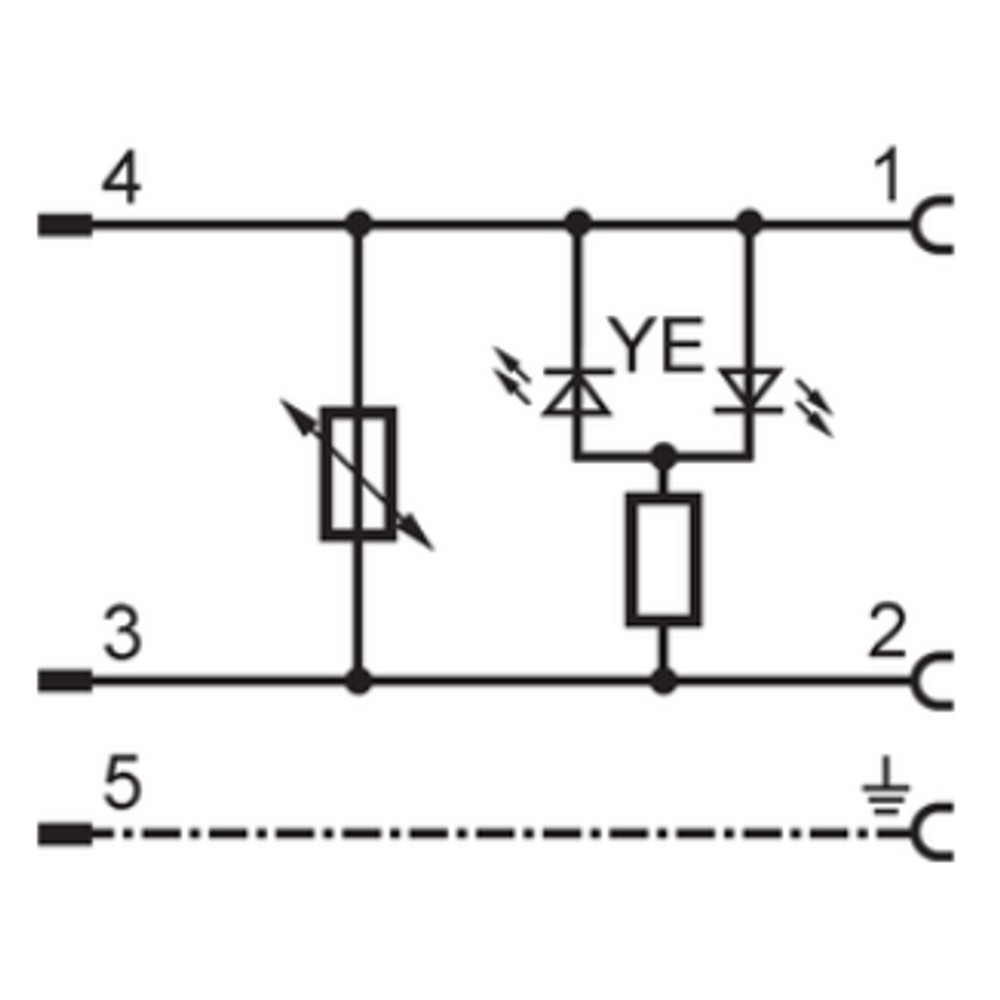

Elétrica Cabo com conector M12 reto, codificação A, 3 contatos dourados, e conexão de válvula angular de construção B conforme DIN, 3 contatos. Tensão de operação inferior a 24 V AC/DC; capacidade de carga total de 3 A. Consulte o datasheet para confirmar a atribuição dos contatos na aplicação.

Processo Não possui conexão de processo especificada. As interfaces informadas são conexões elétricas: válvula de construção B conforme DIN e M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com entrada elétrica M12 reta A de 3 contatos e conexão de válvula de construção B conforme DIN, respeitando os limites elétricos	✓	As duas interfaces constam na ficha; confirme a pinagem e os requisitos do equipamento no datasheet.
Aplicação com tensão de operação igual ou superior a 24 V AC/DC	✗	A tensão indicada para o cabo é inferior a 24 V AC/DC.
Carga total superior a 3 A	✗	A capacidade de carga total especificada é 3 A.
Equipamento com outra codificação M12, número de contatos ou formato de conector de válvula	✗	A ficha identifica M12 reto, codificação A, 3 contatos e conexão de válvula de construção B conforme DIN; não confirma outras configurações.
Instalação com temperatura ambiente fora de -25...80 °C	✗	A faixa de temperatura ambiente informada é -25...80 °C.

INSTALAÇÃO

Como instalar o E11425 IFM – Cabo de conexão com conector de válvula, 5 m, PUR, IP67, LED

Confirme no datasheet que a conexão do equipamento corresponde à válvula de construção B conforme DIN e ao M12 reto, codificação A, de 3 contatos.
Verifique a tensão de operação e assegure que seja inferior a 24 V AC/DC; confirme que a carga total não ultrapassa 3 A.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Inspecione os conectores e as superfícies de acoplamento; alinhe as interfaces sem forçar os contatos ou a rosca.
Aperte os bloqueios dentro da faixa indicada de 0,7...0,9 Nm, conforme aplicável a cada conexão.
Após a montagem, verifique o assentamento das conexões, energize o circuito e confira a indicação do LED amarelo e o funcionamento do conjunto.

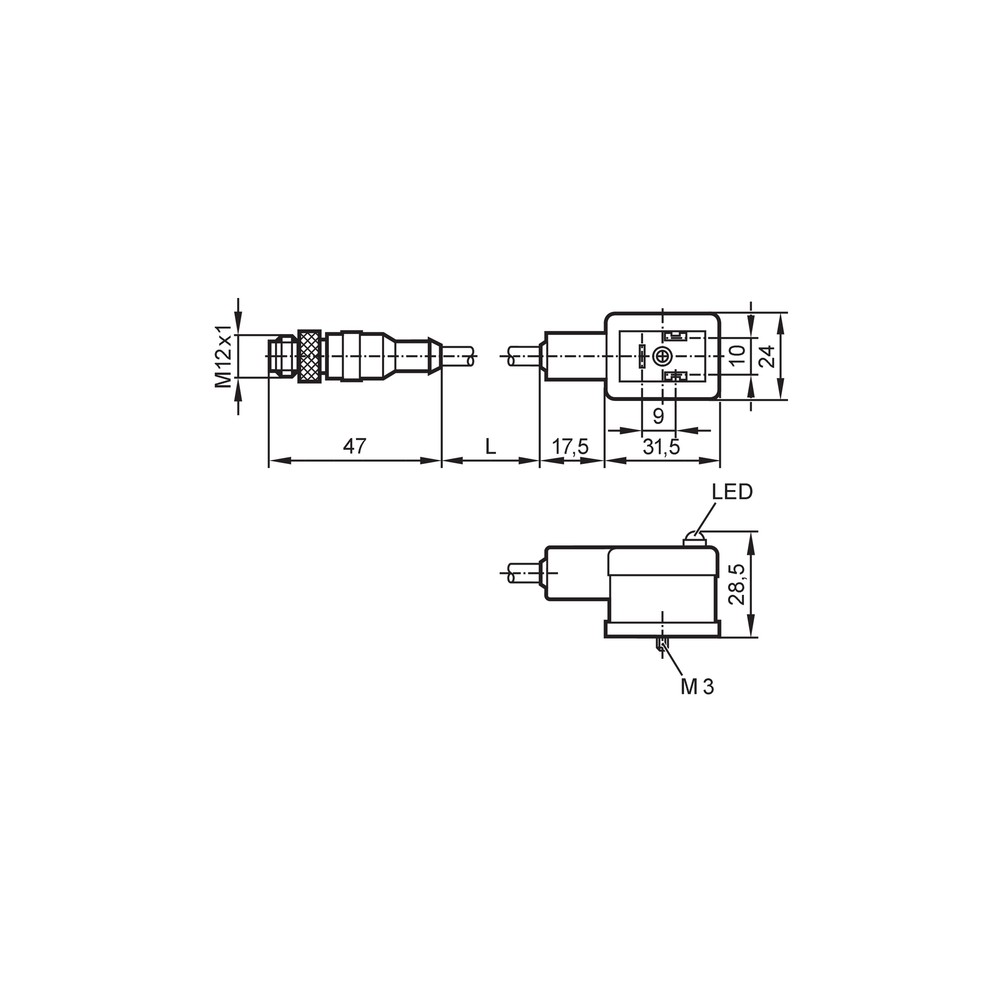

Desenho Dimensional

ACESSÓRIOS

1 parafuso
1 área para marcação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A válvula não aciona após a conexão.	Possível incompatibilidade de pinagem ou interface, ausência de alimentação ou tensão fora da especificação.	Desenergize antes de inspecionar; compare a pinagem do equipamento com o datasheet e meça a alimentação, verificando o limite inferior a 24 V AC/DC.
A conexão apresenta aquecimento ou interrupções durante a operação.	Possível sobrecarga acima da capacidade total de 3 A, contato mal acoplado ou conexão incompatível.	Verifique a corrente da carga e o assentamento dos conectores; confirme as interfaces e a pinagem especificadas para o conjunto.
Há entrada de umidade ou perda de proteção no ponto de conexão.	Acoplamento incompleto, bloqueio insuficientemente apertado ou interface incompatível; IP67 depende da montagem adequada.	Inspecione o acoplamento e o bloqueio de ambas as conexões e confirme o torque especificado de 0,7...0,9 Nm, sem exceder a faixa.
O LED amarelo não acende durante a operação.	Pode não haver alimentação adequada, a conexão pode estar incorreta ou o estado observado pode não corresponder à indicação prevista.	Confira a alimentação e a pinagem conforme o datasheet, a continuidade do cabo e as condições de operação antes de substituir o cabo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E11425, PT-BR (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E11425 e para que serve?

É um cabo de conexão com conector de válvula, destinado a aplicações industriais e de automação. Liga uma conexão de válvula de construção B conforme DIN a uma conexão M12 reta A de 3 contatos.

O que acompanha o cabo?

O catálogo informa 1 peça por embalagem e lista 1 parafuso e 1 área para marcação como material incluído.

O E11425 funciona com qualquer conector M12?

Não é possível afirmar compatibilidade universal: a ficha especifica M12 reto, codificação A e 3 contatos. Confirme também a pinagem do equipamento no datasheet.

Posso usar este cabo com uma válvula diferente da construção B conforme DIN?

A ficha confirma conexão de válvula angular de construção B conforme DIN. Para outra construção, a compatibilidade não está estabelecida e deve ser verificada pela interface mecânica e pela pinagem.

Este cabo serve para uma aplicação com tensão de 24 V ou mais?

A tensão especificada é inferior a 24 V AC/DC. Uma aplicação que exija 24 V ou mais está fora do limite declarado.

Posso usar o E11425 se a carga passar de 3 A?

Não; a capacidade de carga total informada é 3 A. Verifique a corrente do circuito antes de selecionar o cabo.

A válvula não está acionando: o que devo verificar antes de trocar o cabo?

Confira a alimentação, a pinagem e a correspondência das conexões com o datasheet. Verifique também se a tensão está dentro do limite especificado e se os conectores estão completamente acoplados.

O LED amarelo está apagado; isso significa que o cabo está defeituoso?

Não necessariamente. Verifique primeiro a alimentação, a pinagem e a continuidade do cabo; a ficha informa um LED amarelo, mas não detalha todos os estados de indicação.

Como instalar e apertar as conexões?

Instale com o circuito desenergizado, alinhe os conectores sem forçar e aperte os bloqueios entre 0,7 e 0,9 Nm. Consulte o datasheet para confirmar a pinagem antes de energizar.

O cabo é fornecido como conjunto com válvula ou é apenas o cabo de conexão?

A ficha identifica o produto como cabo de conexão com conector de válvula e informa 1 peça por embalagem; não declara o fornecimento de uma válvula. Confirme os itens incluídos no catálogo antes da compra.

GLOSSÁRIO TÉCNICO

IP67

Grau de proteção declarado para o produto; a proteção depende da montagem adequada das conexões. (Ref.: Grau de proteção: IP 67)

PUR

Material especificado para o revestimento do cabo e os corpos de conexão. (Ref.: Material: PUR)

Codificação A

Identificação da codificação da conexão M12 informada para este cabo; deve corresponder à interface do equipamento. (Ref.: Conector M12: codificação A)

VDR

Sigla usada na ficha para o elemento de proteção contra sobretensão indicado no produto. (Ref.: Proteção contra sobretensão: sim; VDR)

Construção B conforme DIN

Referência da construção da conexão de válvula indicada pelo fabricante; confirme correspondência mecânica e elétrica com o equipamento. (Ref.: Conexão elétrica - soquete)
