Cabo Conector Válvula IFM E11424 2m PUR IP67

Pré-visualizar: E11424 IFM - Cabo Conector Válvula IFM Automação Industrial 2m PUR IP67 LED

E11424 IFM - Cabo Conector Válvula IFM Automação Industrial 2m PUR IP67 LED

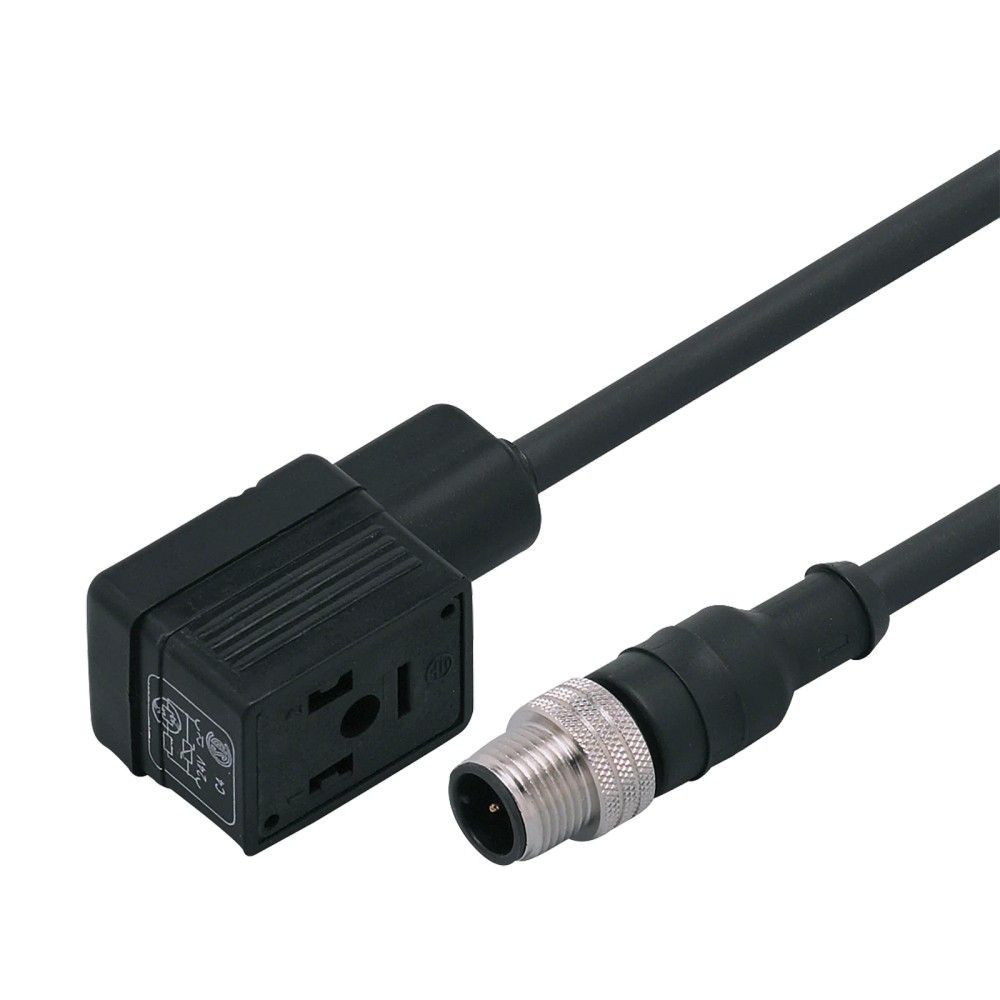

Imagem meramente ilustrativa

R$ 292,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11424
EAN: 4021179036016
NCM do produto: 85444200

Destaques do Produto Tipo de Conector...mais

Fechar menu

Saiba mais sobre: "E11424 IFM - Cabo Conector Válvula IFM Automação Industrial 2m PUR IP67 LED"

Destaques do Produto

Tipo de Conector

Válvula Forma B (Angular)

Comprimento

2 metros

Material

PUR (Sem Halogênio/Silicone)

Proteção

IP 67 com LED Amarelo

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo Conector Válvula IFM E11424 2m PUR IP67 com LED

O E11424 é um cabo de conexão industrial com conector de válvula, desenvolvido para garantir integridade elétrica e vedação em ambientes exigentes. Ele conta com proteção contra sobretensão VDR e indicação visual por LED. É construído com revestimento em PUR, livre de halogênio e silicone, garantindo robustez e conformidade com normas de segurança.

PRINCIPAIS ESPECIFICAÇÕES

SKU	E11424
Comprimento	2 metros
Grau de Proteção	IP 67
Conexão Lado 2	Válvula Forma B (Angular)
Proteção Elétrica	Sim (VDR)
Material Revestimento	PUR
Indicação	LED Amarelo
Temperatura	-25 a 80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de automação industrial que utilizam válvulas magnéticas.
Ambientes industriais que exigem proteção contra respingos e poeira (IP67).
Aplicações que necessitam de diagnósticos rápidos via LED local.

⚠ Considere outro se precisa de:

Aplicações com tensões superiores a 24 V AC/DC.
Ambientes com requisitos mecânicos acima do torque especificado (0,9 Nm).
Conexão com válvulas que não seguem a norma DIN Forma B.

APLICAÇÕES E USO

Conexão de válvulas pneumáticas ou hidráulicas em automação industrial.
Ambientes industriais que exigem resistência a óleos e agentes químicos (devido ao material PUR).
Sistemas de controle de fluido onde é necessário diagnóstico visual de status via LED.

COMO ESCOLHER

Antes de comprar o Cabo Conector Válvula IFM E11424 2m PUR IP67 com LED, verifique estes pontos:

Quando escolher este cabo

Se a aplicação utiliza válvulas padrão forma B e exige proteção contra surtos de tensão (VDR), alta resistência mecânica do cabo (PUR) e necessidade de visualizar o status de acionamento.

Quando buscar alternativas

Busque outro modelo se a válvula possuir geometria de conexão diferente de 'Forma B' ou se a necessidade de corrente for superior a 3A contínuos.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material do invólucro	PUR	Material de alta resistência mecânica para uso industrial.
Sem silicone	Sim	Ideal para ambientes com pintura ou tratamento de superfície.
Sem halogênio	Sim	Segurança contra emissão de gases tóxicos em caso de incêndio.

Dados Elétricos
Tensão de operação	< 24 V AC/DC	Limite máximo para operação segura.
Corrente nominal	3 A	Capacidade de carga máxima contínua.
Proteção sobretensão	Sim (VDR)	Proteção integrada contra picos de tensão reversa.
Indicação LED	Amarelo	Status visual de alimentação ou acionamento.

Condições Ambientais
Temperatura ambiente	-25...80 °C	Faixa operacional térmica permitida.
Grau de proteção	IP 67	Resistência a poeira e imersão temporária.

COMPATIBILIDADE

Comunicação

• Sinal elétrico direto (digital/analógico)

• Compatível com sistemas de controle de 24V DC/AC

Conexões

Elétrica M12 reto

Processo Válvula forma B (angular)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com névoa de óleo ou poeira	✓	O material PUR e o grau de proteção IP67 garantem resistência contra estes contaminantes.
Válvulas com padrão de conexão diferente de DIN Forma B	✗	O conector é mecanicamente específico para interface forma B.

INSTALAÇÃO

Como instalar o Cabo Conector Válvula IFM E11424 2m PUR IP67 com LED

Verifique se o sistema está desenergizado antes da conexão.
Insira a gaxeta (junta de vedação) no conector de válvula.
Posicione o conector de válvula (Forma B) na face da bobina da válvula.
Insira o parafuso de fixação central.
Aperte o parafuso com uma chave de fenda, aplicando um torque entre 0,7 e 0,9 Nm.
Conecte a extremidade M12 no sensor ou sistema de controle e verifique o acendimento do LED.

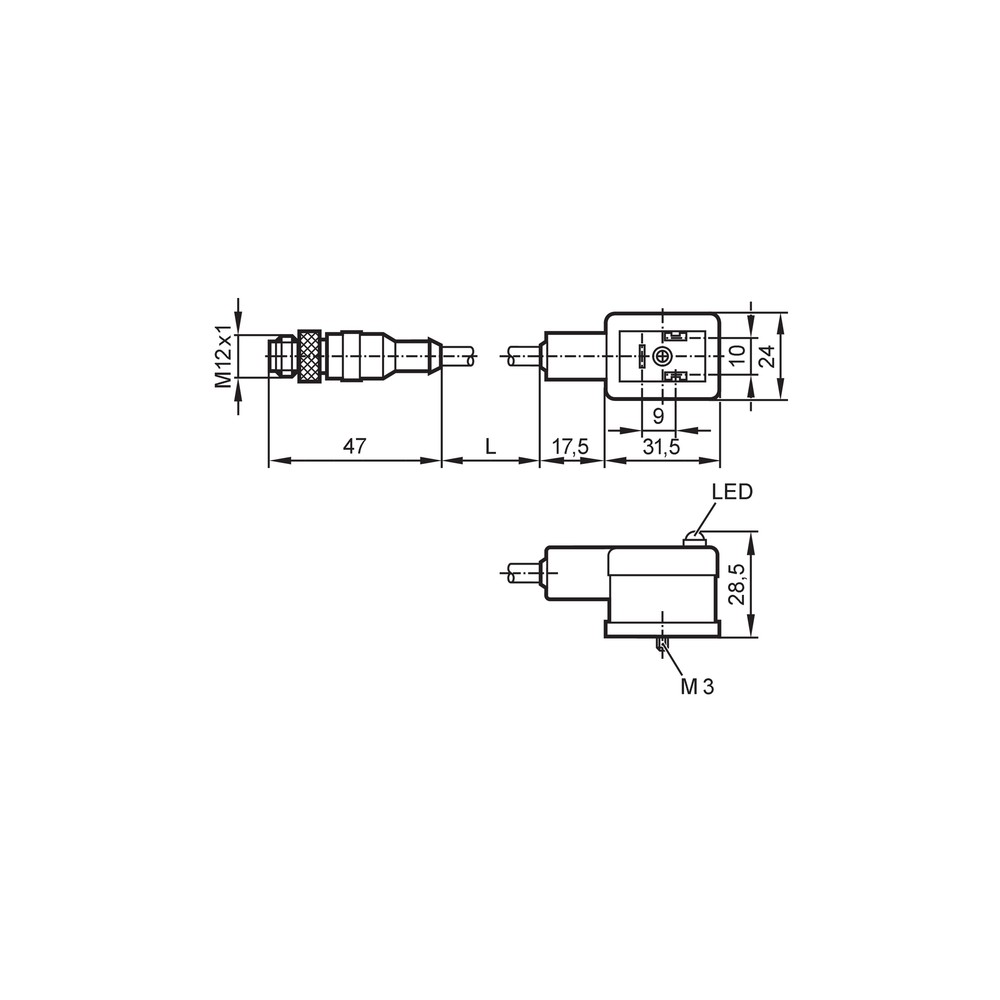

Desenho Dimensional

ACESSÓRIOS

Parafuso de fixação (1 unidade)
Área para marcação (1 unidade)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Entrada de umidade ou falha de vedação.	Torque de aperto fora da especificação (0,7-0,9 Nm).	Inspecione visualmente o anel de vedação e verifique se o torque aplicado está correto.
Queima do LED ou dano ao circuito de proteção VDR.	Tensão de operação excedida.	Meça a tensão de alimentação na linha, certificando-se de que não ultrapassa 24V AC/DC.
Interrupção intermitente do sinal.	Dano por tração ou dobramento excessivo.	Realize teste de continuidade nos condutores internos do cabo.
Aquecimento excessivo do conector.	Corrente da bobina superior a 3A.	Verifique a corrente nominal da bobina da válvula conectada.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados do Produto (Datasheet) Desenho técnico em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo E11424 da ifm e qual sua principal função?

Este cabo de conexão E11424 da ifm é um conector de válvula projetado para automação industrial, possuindo 2 metros de comprimento e LED para indicação de status.

Quais itens acompanham o produto no fornecimento?

O cabo acompanha o parafuso de fixação e a área de identificação para rotulagem.

Existem restrições de uso para este conector de válvula?

Este cabo não deve ser utilizado em aplicações que excedam a tensão de operação de 24 V AC/DC ou onde a corrente de carga nominal seja superior a 3 A.

O conector pode ser utilizado em qualquer tipo de válvula?

O produto é incompatível com válvulas que utilizem padrões de conexão diferentes da forma B conforme norma DIN.

O que fazer se o indicador LED de status não acender?

Se o LED amarelo não acender, verifique primeiro se há tensão de alimentação na linha de 24 V e se o conector está firmemente fixado à válvula.

Qual a causa provável de falhas intermitentes de conexão?

A falha de sinal pode ser causada por oxidação nos contatos ou rompimento interno do cabo, verifique a continuidade elétrica com um multímetro.

Por que escolher este modelo com proteção VDR em vez de um conector comum?

Este modelo possui proteção contra sobretensão integrada (VDR) e LED de status, diferenciais importantes para a integridade da válvula em comparação a modelos básicos sem proteção.

Quais as vantagens de optar pelo cabo montado em relação a conectores de montagem manual?

O E11424 é uma solução integrada pronta para uso, eliminando a necessidade de montagem manual de conectores e cabos, garantindo o grau de proteção IP67.

Qual o cuidado principal na instalação do conector?

A instalação deve ser feita com torque de aperto entre 0,7 e 0,9 Nm para garantir a vedação correta e a integridade da conexão IP67.

Qual a procedência deste cabo de conexão?

O produto é fabricado pela ifm electronic e conta com todo o suporte técnico e garantia de originalidade do fabricante.

GLOSSÁRIO TÉCNICO

IP67

Grau de proteção que garante total vedação contra poeira e proteção contra imersão temporária em água (até 1m por 30min). (Ref.: EN 60529)

VDR (Varistor)

Componente eletrônico usado para proteção contra surtos de tensão, limitando picos que podem danificar a bobina da válvula. (Ref.: Proteção de sobretensão)

PUR (Poliuretano)

Material do revestimento do cabo conhecido por sua alta resistência mecânica e à abrasão em ambientes industriais. (Ref.: Material do invólucro)

Forma B

Padrão dimensional da face de acoplamento do conector de válvula definido pela norma industrial. (Ref.: Conector lado 2)

Sem halogênio

Característica do material do cabo que, em caso de combustão, não libera gases tóxicos corrosivos, aumentando a segurança em áreas confinadas. (Ref.: Característica especial)
