Cabo Conector de Válvula IFM E11423 1m IP67

Pré-visualizar: E11423 IFM - Cabo de Conexão com Conector de Válvula IFM Automação Industrial 1m, IP67, PUR, LED

E11423 IFM - Cabo de Conexão com Conector de Válvula IFM Automação Industrial 1m, IP67, PUR, LED

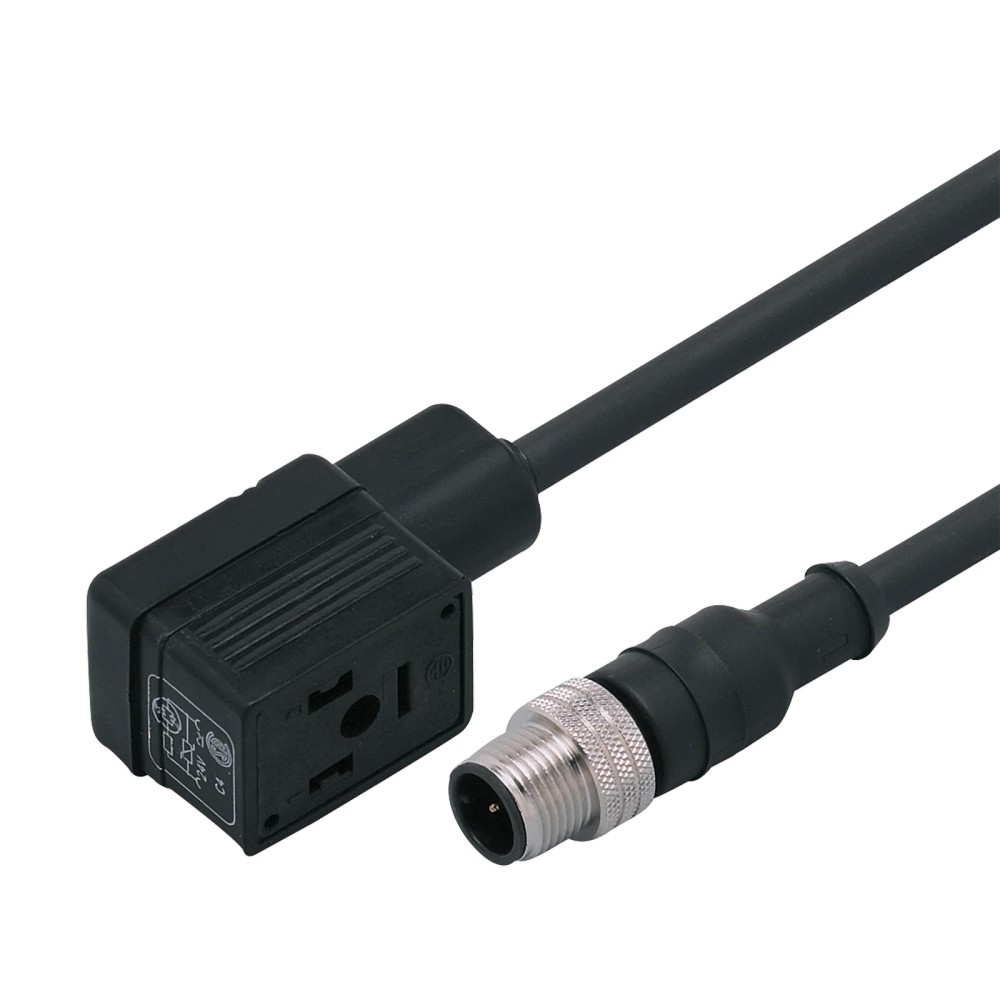

Imagem meramente ilustrativa

R$ 280,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11423
EAN: 4021179036009
NCM do produto: 85444200

Destaques do Produto Comprimento 1 m...mais

Fechar menu

Saiba mais sobre: "E11423 IFM - Cabo de Conexão com Conector de Válvula IFM Automação Industrial 1m, IP67, PUR, LED"

Destaques do Produto

Comprimento

1 m

Lado da válvula

Forma B conforme DIN, angular

Lado M12

M12 reto, codificação A

Tensão máxima

24 V AC/DC

Corrente nominal máxima

3 A

Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E11423 IFM — Cabo de conexão com conector de válvula, 1 m, IP67, PUR, LED

O E11423 é um cabo de conexão para ligar um dispositivo com conexão de válvula a uma conexão M12. Possui conector de válvula angular, forma B conforme DIN, e conector M12 reto com codificação A. O cabo tem 1 m, revestimento PUR e grau de proteção IP67. Inclui LED amarelo de indicação de operação.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E11423
Comprimento do cabo	1 m
Conector de válvula	Forma B conforme DIN, angular
Conector M12	M12 reto, codificação A
Grau de proteção	IP67
Tensão máxima	24 V AC/DC
Corrente nominal máxima	3 A
Material do cabo e dos corpos	PUR
Temperatura de operação	-25...80 °C
Indicação	1 LED amarelo

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de dispositivos com entrada de válvula forma B conforme DIN a uma conexão M12 reta, codificação A, desde que os requisitos elétricos e mecânicos da aplicação correspondam à ficha do produto.
Aplicações industriais dentro dos limites especificados de até 24 V AC/DC, corrente nominal máxima de 3 A e temperatura de -25...80 °C.

⚠ Considere outro se precisa de:

Não selecionar quando o dispositivo exigir outro formato de conector de válvula ou outra codificação M12; confirmar encaixe e pinagem com a documentação dos equipamentos.
Não utilizar fora dos limites especificados de tensão, corrente ou temperatura.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: conexão elétrica de válvulas em sistemas industriais e de automação, usando a interface forma B conforme DIN e M12 codificação A.
Possibilidade de uso em instalações que operem entre -25 e 80 °C, até 24 V AC/DC e até 3 A; confirme a pinagem e os requisitos elétricos dos equipamentos conectados antes da instalação.
O grau IP67 é declarado para o produto. A manutenção da proteção depende da montagem correta das conexões; consulte a ficha técnica para as condições de instalação aplicáveis.

COMO ESCOLHER

Antes de comprar o E11423 IFM — Cabo de conexão com conector de válvula, 1 m, IP67, PUR, LED, verifique estes pontos:

Escolha o E11423 quando

A aplicação exigir cabo de 1 m com conector de válvula angular forma B conforme DIN em uma extremidade e M12 reto, codificação A, na outra, respeitando os limites elétricos e ambientais informados.

Busque outra configuração quando

A interface da válvula, o formato ou a codificação do conector M12, o comprimento necessário ou os limites de tensão, corrente e temperatura não corresponderem aos dados deste modelo. Verifique a documentação dos dispositivos antes de definir uma alternativa.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de conexão com conector de válvula	Identificação do produto no anúncio e na ficha.
Aplicação	Aplicações industriais e automação industrial; conexão de válvula	Uso informado para o produto.
Marca	IFM	Fabricante indicado no anúncio.
Código do produto	E11423	Referência para identificação e seleção.
GTIN	4021179036009	Identificador comercial informado.
Part number do anúncio	E11423	Código informado na fonte primária do anúncio.
NCM	8544.42.00	Classificação fiscal informada no cadastro.

Dados elétricos e conexões
Tensão máxima	24 V AC/DC	Limite máximo indicado nos dados do produto.
Tensão de operação no anúncio	< 24 V AC	Atributo da fonte primária; observar o limite de tensão máxima informado nos dados técnicos.
Corrente nominal máxima	3 A	Limite nominal máximo informado.

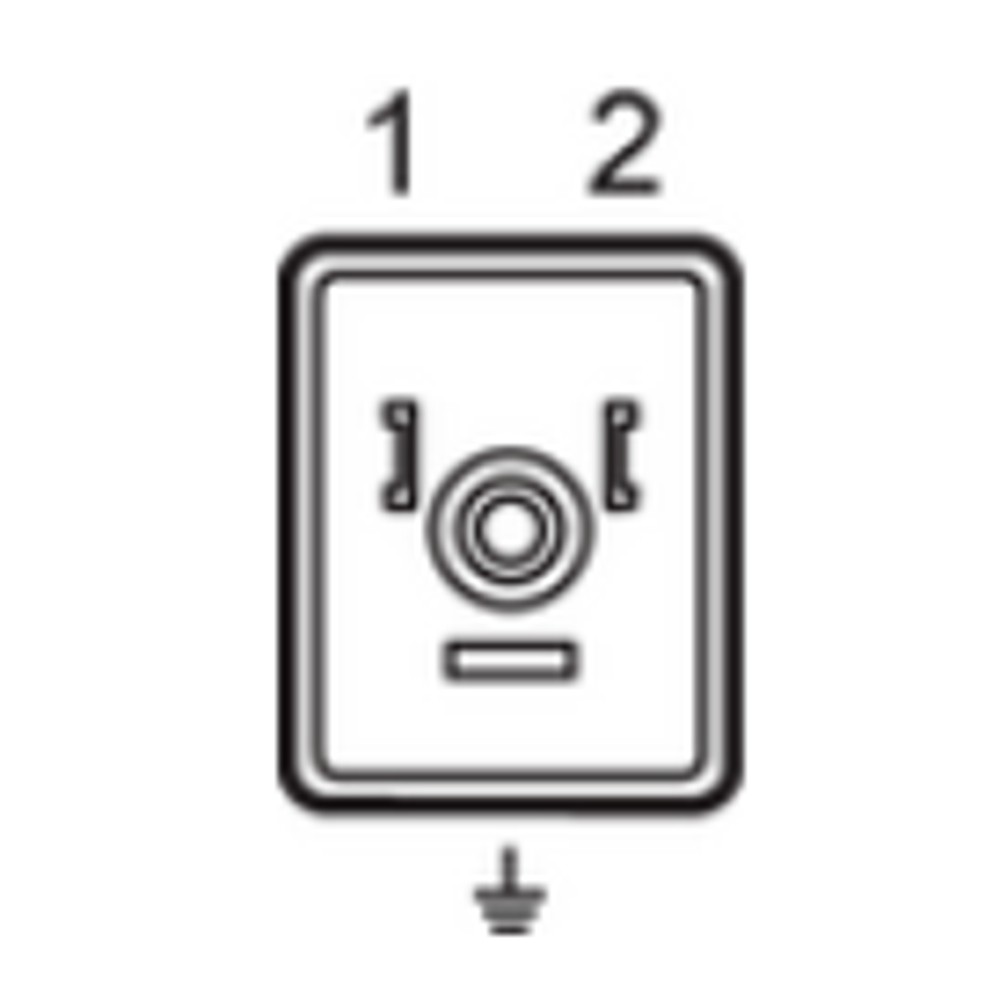

Conector de válvula	1 conexão angular, forma B conforme DIN; 3 contatos	Interface indicada para o lado da válvula.
Contatos da conexão de válvula	Latão niquelado	Material de contato informado para esta conexão.

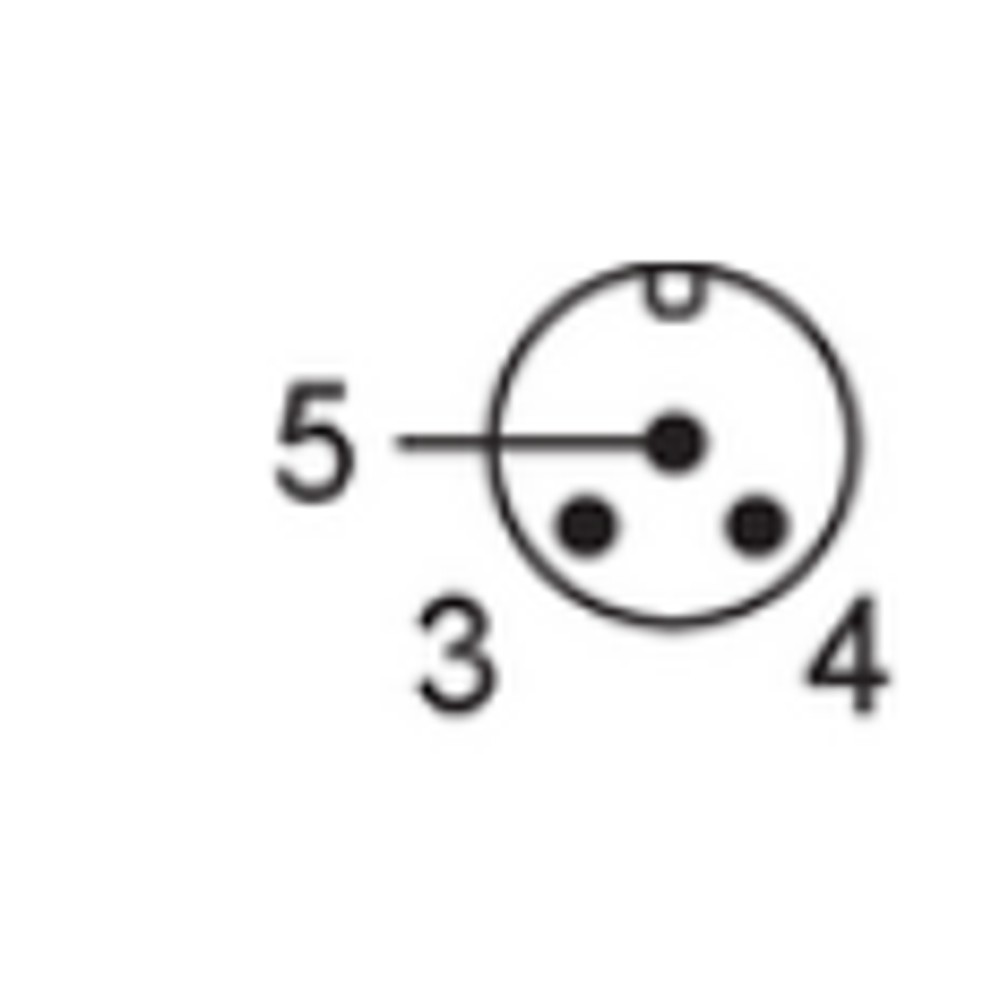

Conector M12	1 M12 reto, codificação A; 3 contatos dourados	Interface indicada para o lado M12.
Contatos do M12	Dourados	Acabamento dos contatos informado.
Bloqueio das conexões	Latão niquelado	Material indicado para os bloqueios.
Torque máximo de aperto	0,7...0,9 Nm	Faixa de torque informada para as conexões.

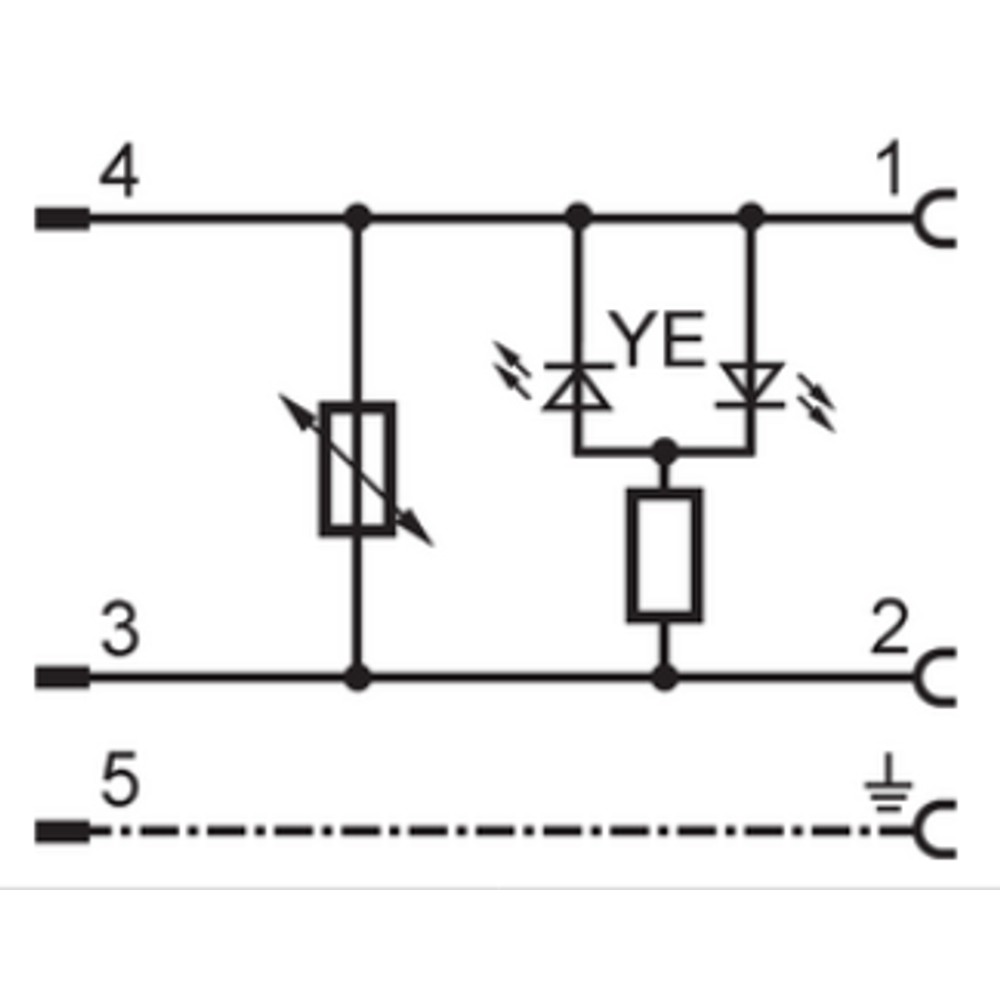

Proteção contra sobretensão	Sim, VDR	Recurso indicado nos dados do produto.

Cabo e construção
Comprimento	1 m	Comprimento nominal do cabo.
Material do cabo	PUR	Material de revestimento informado.
Material dos corpos	PUR	Material indicado para os corpos das conexões.
Diâmetro do cabo	5 mm	Dimensão externa informada.
Condutores	3 x 0,5 mm² (42 x Ø 0,1 mm)	Composição e seção transversal informadas para os condutores.
Cor do cabo	Preto	Cor informada nos dados de conexão elétrica.
Livre de silicone	Sim	Característica declarada na ficha.
Livre de halogênio	Sim	Característica declarada na ficha.
Peso	93 g	Peso informado no cadastro técnico.

Proteção e condições ambientais
Grau de proteção	IP67	Grau de proteção declarado; a condição de montagem deve seguir as instruções do fabricante.
Temperatura de operação	-25...80 °C	Faixa operacional indicada para o produto.

Indicação e acessórios
LED	1 LED amarelo, indicação de operação	Elemento de indicação presente no conector.
Acessórios incluídos	1 parafuso e 1 área para marcação	Itens indicados como incluídos nos dados do produto.
Quantidade por embalagem	1 peça	Quantidade informada no cadastro.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Cabo de 1 m com 3 condutores de 0,5 mm². Uma extremidade tem conector M12 reto, codificação A, com 3 contatos dourados; a outra tem conexão de válvula angular, forma B conforme DIN, com 3 contatos. Tensão máxima: 24 V AC/DC; corrente nominal máxima: 3 A. Compatibilidade elétrica depende também da atribuição de contatos dos equipamentos conectados; consulte seus diagramas.

Processo Não se aplica: trata-se de um cabo elétrico de conexão, sem conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conexão de válvula forma B conforme DIN e conexão M12 codificação A, com requisitos dentro dos limites especificados	✓	As interfaces indicadas correspondem às conexões do cabo; a pinagem dos equipamentos deve ser conferida separadamente.
Circuito que excede 24 V AC/DC ou 3 A	✗	A tensão máxima indicada é 24 V AC/DC e a corrente nominal máxima é 3 A.
Instalação com temperatura ambiente fora de -25...80 °C	✗	A faixa de temperatura de operação especificada é -25...80 °C.
Equipamento com formato ou codificação de conector diferente dos descritos	✗	As interfaces declaradas são válvula forma B conforme DIN, angular, e M12 reto, codificação A; outros formatos não estão confirmados.

INSTALAÇÃO

Como instalar o E11423 IFM — Cabo de conexão com conector de válvula, 1 m, IP67, PUR, LED

Desenergize o circuito antes de conectar ou desconectar o cabo.
Confirme que o conector da válvula corresponde à forma B conforme DIN e que a outra interface corresponde a M12 reto, codificação A.
Confira a atribuição de contatos e a compatibilidade elétrica com a documentação dos dispositivos conectados.
Inspecione conectores e cabo; não instale se houver dano visível.
Acople as conexões corretamente e aplique torque de 0,7...0,9 Nm, conforme indicado para as conexões.
Após a montagem, verifique o assentamento, energize o circuito dentro dos limites especificados e confira a indicação do LED amarelo durante a operação.

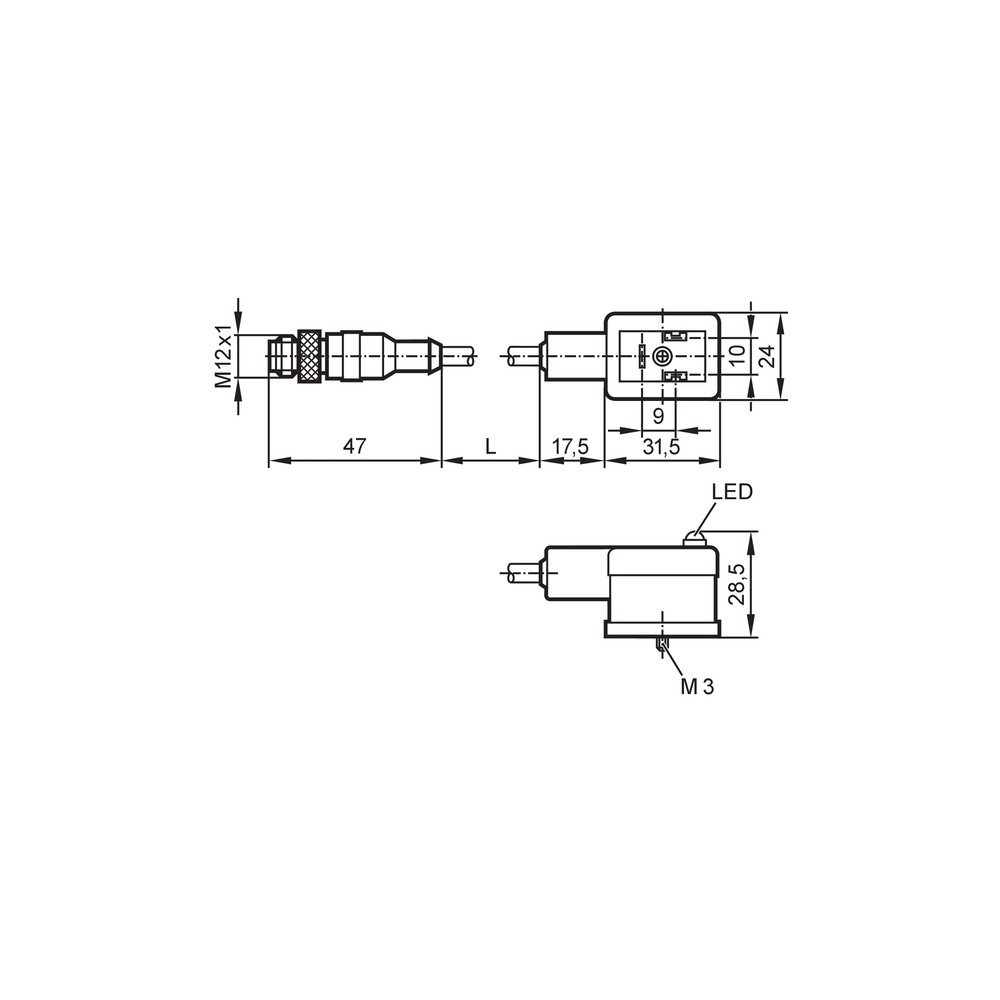

Desenho Dimensional

ACESSÓRIOS

1 parafuso
1 área para marcação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A válvula não opera após a conexão.	Possível incompatibilidade na atribuição de contatos, falta de alimentação ou conexão incompleta.	Compare a pinagem do cabo com os diagramas dos dispositivos e confira a presença da alimentação dentro dos limites especificados.
O LED amarelo não acende durante a operação.	Pode não haver alimentação adequada ou o circuito pode não estar em condição de operação.	Verifique a tensão no circuito, as conexões e as condições de acionamento previstas pelo equipamento conectado.
Interrupção elétrica intermitente ao movimentar o conjunto.	Possível conexão frouxa ou dano no cabo ou nos contatos.	Com o circuito desenergizado, inspecione cabo e contatos e confirme o acoplamento e o torque especificado.
Há umidade ou contaminação na conexão instalada.	Possível acoplamento incorreto, conexão não assentada ou condição de instalação incompatível com a proteção declarada.	Inspecione o assentamento das conexões e consulte a ficha técnica para as condições de montagem associadas ao IP67.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica E11423 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E11423 e para que serve?

É um cabo de conexão para válvula com interface forma B conforme DIN em uma extremidade e M12 codificação A na outra. Destina-se a aplicações industriais e de automação.

Quais são as interfaces e os limites elétricos do E11423?

O produto tem conexão de válvula angular forma B conforme DIN e conector M12 reto codificação A. A tensão máxima é 24 V AC/DC e a corrente nominal máxima é 3 A; confirme também a pinagem dos equipamentos.

O que acompanha o produto?

Os dados do produto indicam 1 parafuso e 1 área para marcação. A quantidade por embalagem informada é 1 peça.

Posso usar este cabo com uma válvula de outro formato ou com M12 de outra codificação?

A ficha especifica forma B conforme DIN e M12 codificação A. Não há compatibilidade confirmada para outros formatos ou codificações, então compare as interfaces e a documentação dos dispositivos antes da compra.

Este cabo serve para tensão acima de 24 V ou corrente acima de 3 A?

Não: os limites informados são 24 V AC/DC e 3 A. Para circuitos acima desses valores, selecione uma configuração cujas especificações atendam à aplicação.

A máquina funciona, mas o LED amarelo não acende. O que devo verificar?

Confira se há alimentação e se as conexões estão corretamente acopladas. O LED é indicado como sinalizador amarelo de operação; verifique também as condições de acionamento do equipamento conectado.

A válvula não responde depois de instalar o cabo. O que pode estar errado?

Uma causa possível é a atribuição de contatos incompatível entre os dispositivos. Compare os diagramas de conexão e verifique a tensão e o acoplamento antes de substituir o cabo.

Como escolho entre este cabo e outro modelo?

Escolha o E11423 se as interfaces exigidas forem forma B conforme DIN e M12 codificação A, com comprimento de 1 m e requisitos dentro dos limites especificados. Se mudar o formato, a codificação, o comprimento ou os limites elétricos, compare a ficha técnica de outra configuração.

Que cuidados devo ter ao montar as conexões?

Desenergize o circuito, confirme a pinagem e acople corretamente as interfaces. A ficha indica torque de aperto de 0,7...0,9 Nm; consulte o datasheet para instruções completas.

O cabo pode operar fora da faixa de -25 a 80 °C?

A faixa de temperatura de operação informada é -25...80 °C. Para condições fora dela, consulte o fabricante e não presuma que o produto esteja especificado para uso.

GLOSSÁRIO TÉCNICO

IP67

Grau de proteção declarado para o produto; a proteção efetiva depende da montagem e das condições definidas pelo fabricante. (Ref.: grau de proteção IP67)

Codificação A

Identificação da codificação da interface M12 especificada para o conector deste cabo. (Ref.: conector M12, codificação A)

Forma B conforme DIN

Formato da conexão de válvula indicado para uma das extremidades do cabo. (Ref.: conexão de válvula angular, forma B conforme DIN)

PUR

Material indicado para o cabo e para os corpos das conexões. (Ref.: material PUR)

VDR

Componente de proteção contra sobretensão indicado na ficha do produto. (Ref.: proteção contra sobretensão VDR)
