Cabo Conector de Válvula IFM E11418

Pré-visualizar: E11418 IFM - Cabo Conector de Válvula ifm Automação Industrial 1m PUR IP67

E11418 IFM - Cabo Conector de Válvula ifm Automação Industrial 1m PUR IP67

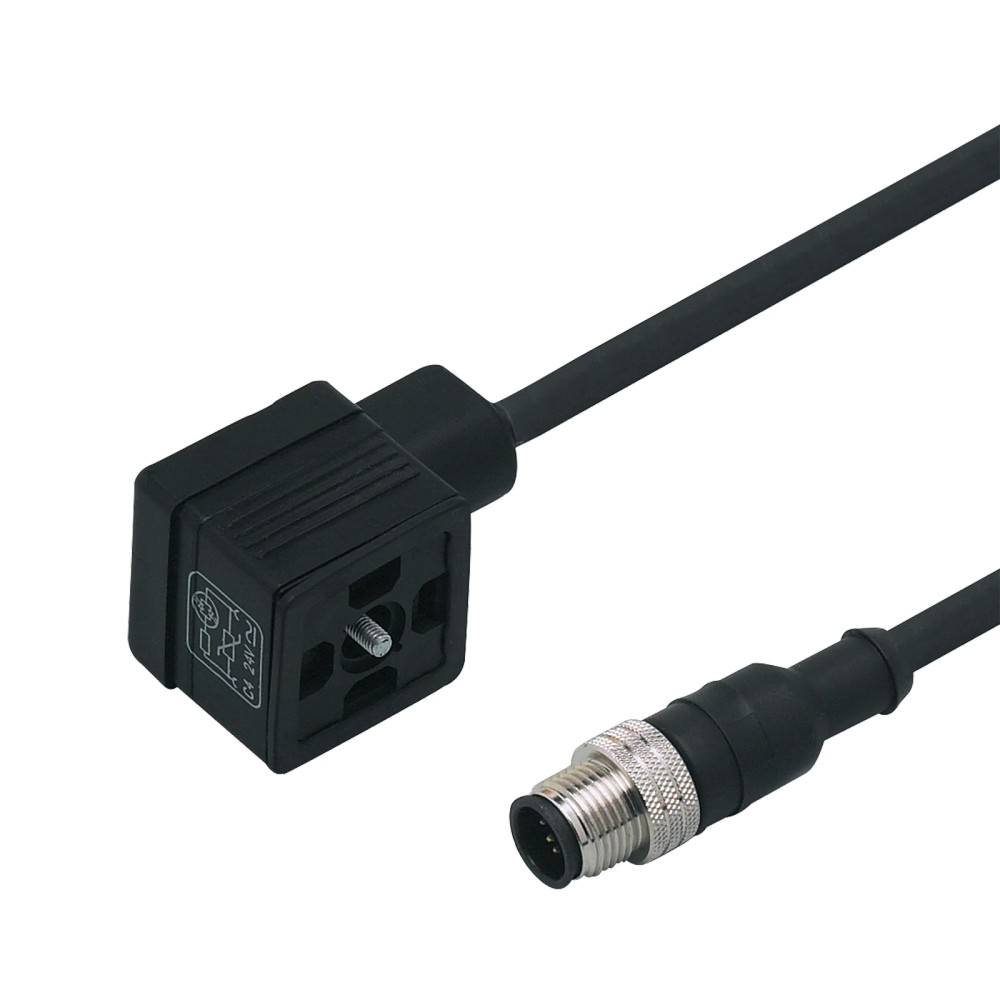

Imagem meramente ilustrativa

R$ 274,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11418
EAN: 4021179035958
NCM do produto: 85444200

Destaques do Produto Comprimento 1 m...mais

Fechar menu

Saiba mais sobre: "E11418 IFM - Cabo Conector de Válvula ifm Automação Industrial 1m PUR IP67"

Destaques do Produto

Comprimento

1 m

Conector de válvula

Tipo A, angular, DIN EN 175301-803

Conector M12

M12 reto, codificação A

Proteção

IP67

Material do cabo

PUR

Tensão de operação

< 24 V AC conforme dados básicos do anúncio

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão ifm E11418 com conector de válvula, 1 m, PUR, IP67

O ifm E11418 é um cabo de conexão para ligar um conector de válvula a uma conexão M12 em aplicações industriais. Tem 1 m de comprimento, revestimento em PUR e grau de proteção IP67. É especificado para tensão de operação inferior a 24 V AC e possui contatos banhados a ouro, além de ser sem silicone e sem halogênio.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Cabo de conexão com conector de válvula
Modelo	E11418
Comprimento do cabo	1 m
Material do cabo	PUR
Grau de proteção	IP67
Tensão de operação	< 24 V AC (dados básicos do anúncio)
Conexão do lado da válvula	1 x válvula tipo A, angular, DIN EN 175301-803
Conexão do lado do cabo	1 x M12 reto, codificação A
Corrente nominal	3 A
Temperatura ambiente	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão entre dispositivo com interface para válvula tipo A DIN EN 175301-803 e interface M12 reto codificação A, respeitando a pinagem e os limites elétricos do equipamento.
Instalações em que sejam requeridos cabo de 1 m, revestimento em PUR e grau de proteção IP67 nas condições de montagem especificadas pelo fabricante.
Aplicações compatíveis com corrente nominal de até 3 A e temperatura ambiente de -25...80 °C, conforme os dados disponíveis. Os limites devem ser conferidos para o conjunto completo.

⚠ Considere outro se precisa de:

Não selecionar sem confirmar que a interface mecânica do equipamento corresponde a válvula tipo A DIN EN 175301-803 de um lado e M12 reto codificação A do outro.
Não usar acima dos limites elétricos e ambientais especificados para o cabo e para os dispositivos conectados; a ficha disponível não comprova compatibilidade com outras tensões, correntes ou condições.
Não presumir que IP67 permanece garantido com conectores incompatíveis, mal acoplados ou montados fora das condições do fabricante.

APLICAÇÕES E USO

Uso comprovado pela descrição do produto: conexão elétrica de válvula em aplicações industriais e de automação industrial.
Uso condicionado: ligação entre equipamento com interface para válvula tipo A DIN EN 175301-803 angular e equipamento com M12 reto codificação A; confirmar a pinagem e os limites elétricos no datasheet e nos dispositivos conectados.
Para ambientes em que sejam necessários cabo PUR e grau de proteção IP67, desde que conectores e acoplamentos sejam instalados corretamente. A ficha não especifica condições particulares de imersão ou exposição além da classificação IP67.
A faixa de temperatura ambiente registrada no dataset é -25...80 °C. Confirmar a aplicabilidade dessa faixa para o conjunto montado e para a instalação específica.

COMO ESCOLHER

Antes de comprar o Cabo de conexão ifm E11418 com conector de válvula, 1 m, PUR, IP67, verifique estes pontos:

Escolha o E11418 quando

A aplicação exigir cabo de conexão de 1 m com extremidade para válvula tipo A DIN EN 175301-803 angular e extremidade M12 reta codificação A, além de atender aos limites elétricos, ambientais e de montagem declarados.

Verifique outra configuração quando

O equipamento exigir outro tipo de conector, codificação, orientação, comprimento ou requisitos elétricos. A ficha fornecida não relaciona variantes substitutas; confirme o modelo correto no catálogo ou datasheet da ifm.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de conexão com conector de válvula	Classificação indicada na ficha do produto.
Aplicação	Conector de válvula; aplicações industriais e automação industrial	Uso informado no anúncio e no dataset.
Marca	ifm / ifm electronic	Fabricante indicado nas fontes do produto.
Modelo e SKU	E11418	Código do produto no anúncio.
GTIN	4021179035958	Identificador comercial informado.
Part number do anúncio	E11418	Código indicado nos dados básicos do anúncio.
Part number no catalogDataset	VVDAA031MSS0001H03STGH030MSS	Código registrado no dataset; confirmar com a documentação do fabricante se necessário.
Categoria	Tecnologia de conexão / cabos de conexão	Categoria do produto indicada no anúncio.
NCM	8544.42.00	Classificação fiscal apresentada no dataset.

Dados elétricos
Tensão de operação	< 24 V AC	Valor dos dados básicos do anúncio, fonte prioritária.
Tensão de operação no dataset adicional	< 24 V AC/DC	O dataset adicional diverge dos dados básicos; validar a condição aplicável no datasheet oficial.
Corrente nominal	3 A	Valor declarado no dataset; observar os limites do conjunto e do circuito.
Proteção contra sobretensão	Sim, VDR	Proteção indicada nos dados técnicos adicionais.
Contatos M12	3 contatos, dourados	Descrição da conexão elétrica M12.
Contatos do conector de válvula	4 contatos, latão niquelado	Descrição da conexão elétrica do lado da válvula.
Torque máximo de aperto	0,7...0,9 Nm	Valor informado para os bloqueios dos conectores; aplicar conforme orientação do fabricante.

Conexões e construção do cabo
Comprimento	1 m	Comprimento informado no anúncio.
Conexão do lado da válvula	1 x válvula tipo A DIN EN 175301-803, angular	Interface elétrica descrita no dataset.
Conexão do lado do cabo	1 x M12 reto, codificação A	Interface elétrica descrita no dataset.
Condutores	3 x 0,5 mm² (42 x Ø 0,1 mm)	Construção indicada para o cabo.
Diâmetro do cabo	Ø 5 mm	Dimensão informada no dataset.
Cor do cabo	Preto	Cor indicada na descrição da conexão elétrica do cabo.
Material do corpo dos conectores	PUR	Material indicado para os corpos das conexões.
Material dos bloqueios	Latão niquelado	Material indicado para os bloqueios das conexões.
Área para marcação	1	Item indicado como incluído nos dados adicionais.

Proteção e materiais
Grau de proteção	IP67	Classificação declarada; a proteção depende da montagem e do acoplamento corretos.
Material do cabo e invólucro	PUR	Material indicado nos dados básicos e na descrição.
Sem silicone	Sim	Característica declarada na ficha.
Sem halogênio	Sim	Característica declarada na ficha.
Contatos banhados a ouro	Sim	Característica declarada para os contatos; o dataset especifica contatos M12 dourados.

Condições ambientais e indicadores
Temperatura ambiente	-25...80 °C	Faixa informada no dataset adicional; observar especificações do conjunto conectado.
Indicador LED	1 x LED amarelo	Indicação visual registrada no dataset.
Função do LED	Status de chaveamento	Descrição adicional do indicador no dataset.

Dados mecânicos e fornecimento
Peso	94,2 g	Peso registrado no dataset adicional.
Quantidade na embalagem	1 peça	Quantidade informada no dataset.
Itens incluídos	1 parafuso; 1 área para marcação	Itens registrados nos dados adicionais; confirmar a configuração de fornecimento na documentação do produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado para este cabo. A compatibilidade indicada é de conexão física e elétrica; não implica suporte a protocolo específico.

Conexões

Elétrica Um conector de válvula tipo A DIN EN 175301-803 angular, com 4 contatos descritos como latão niquelado, e um conector M12 reto, codificação A, com 3 contatos dourados. Cabo de 1 m, PUR, preto, Ø 5 mm, 3 x 0,5 mm². Corrente nominal informada: 3 A. A tensão de operação consta como < 24 V AC nos dados básicos; o dataset adicional informa < 24 V AC/DC. Confirmar a tensão aplicável no datasheet oficial e no circuito antes da ligação. Torque máximo de aperto informado para os conectores: 0,7...0,9 Nm.

Processo Não há conexão de processo fluido ou mecânica de processo informada. A interface de válvula é elétrica: tipo A DIN EN 175301-803 angular. A interface M12 é elétrica e não comprova, por si só, compatibilidade mecânica ou funcional com qualquer equipamento.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com saída/interface para válvula tipo A DIN EN 175301-803 e conexão M12 reta codificação A, com pinagem correspondente.	✓	As duas interfaces são descritas na ficha; é necessário confirmar a pinagem e os requisitos elétricos do equipamento.
Circuito cuja tensão de operação seja inferior a 24 V AC e cuja corrente requerida não exceda 3 A.	✓	Está de acordo com a tensão indicada nos dados básicos e com a corrente nominal do dataset; confirmar as condições no datasheet oficial.
Conexão que requer um conector M12 com outra codificação, outro número de contatos ou outra orientação.	✗	A ficha identifica M12 reto, codificação A, com 3 contatos; não declara as demais configurações.
Aplicação que requer protocolo de comunicação específico.	✗	Nenhum protocolo é especificado. O produto é descrito como cabo de conexão para válvula, e não há evidência de suporte a protocolo.
Instalação em que os conectores não possam ser acoplados conforme as interfaces especificadas.	✗	A compatibilidade mecânica depende da correspondência entre válvula tipo A DIN EN 175301-803 e M12 codificação A; a ficha não demonstra compatibilidade com outras interfaces.

INSTALAÇÃO

Como instalar o Cabo de conexão ifm E11418 com conector de válvula, 1 m, PUR, IP67

Confirme nos equipamentos a correspondência das interfaces: válvula tipo A DIN EN 175301-803 angular e M12 reto codificação A.
Verifique a pinagem, a tensão e a corrente requeridas, considerando a divergência entre as referências de tensão disponíveis e consultando o datasheet oficial.
Desenergize o circuito antes de instalar ou remover o cabo.
Inspecione os contatos e as superfícies de acoplamento; não conecte interfaces deformadas, contaminadas ou incompatíveis.
Acople os conectores e aperte os bloqueios dentro do torque máximo informado de 0,7...0,9 Nm, respeitando as instruções do fabricante.
Após a montagem, verifique o acoplamento, a continuidade e o funcionamento do circuito; não presuma proteção IP67 se o conjunto não estiver corretamente conectado.

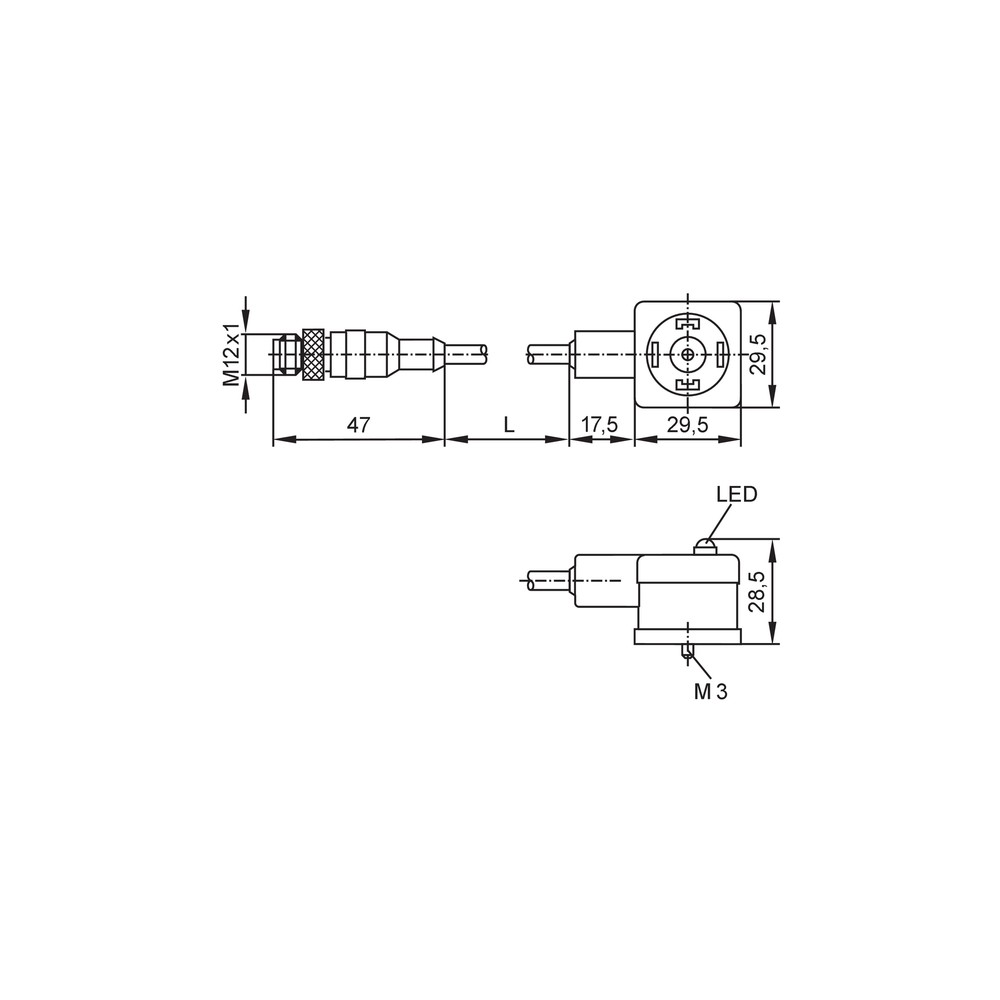

Desenho Dimensional

ACESSÓRIOS

1 parafuso (indicado como incluído no dataset)
1 área para marcação (indicada como incluída no dataset)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A válvula não comuta após a ligação.	Interface ou pinagem incompatível, circuito sem alimentação ou ligação elétrica interrompida.	Confirme os tipos de conexão e a pinagem nos equipamentos e no datasheet; com o circuito desenergizado, inspecione os contatos e verifique continuidade com instrumento apropriado.
A conexão apresenta aquecimento ou interrupção sob carga.	Corrente ou tensão fora dos limites, contato inadequado ou bloqueio do conector insuficientemente apertado.	Compare os valores do circuito com a especificação do conjunto, inspecione os contatos e verifique o torque de montagem, respeitando o máximo informado de 0,7...0,9 Nm.
O LED amarelo não indica o status esperado.	Ausência de sinal de chaveamento, ligação incorreta ou falha no circuito conectado; a ficha identifica o LED como indicador de status de chaveamento.	Verifique alimentação, sinal de comando e pinagem no equipamento, e confirme se o circuito está dentro das especificações.
Há ingresso de umidade ou perda de proteção no ponto de conexão.	Acoplamento incompleto, interface incompatível ou montagem que não preserva as condições necessárias ao grau IP67.	Desenergize e inspecione o acoplamento, as superfícies e os componentes quanto a danos ou contaminação; confirme a montagem conforme instruções do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E11418 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm E11418 e para que serve?

É um cabo de conexão com conector de válvula, destinado a aplicações industriais e de automação. Liga uma interface de válvula tipo A DIN EN 175301-803 a uma conexão M12 reta codificação A, mediante confirmação de pinagem.

Quais são as conexões e o que acompanha o produto?

A ficha descreve um conector angular para válvula tipo A e um M12 reto codificação A. O dataset registra 1 peça, 1 parafuso e 1 área para marcação como itens incluídos.

Ele serve para uma conexão M12 com codificação diferente de A?

A ficha identifica o lado M12 como reto, codificação A, com 3 contatos. Não há informação que confirme compatibilidade com outras codificações.

Posso usar este cabo em uma válvula que não tenha interface tipo A DIN EN 175301-803?

A ficha não confirma compatibilidade com outros tipos de válvula. Verifique a interface mecânica e elétrica do equipamento antes de selecionar o cabo.

A válvula não comuta; o que devo verificar antes de trocar o cabo?

Confira alimentação, comando, pinagem e correspondência dos conectores. Inspecione os contatos e verifique a continuidade com o circuito desenergizado.

O conector está aquecendo ou falhando; qual pode ser a causa?

Podem existir carga fora dos limites, contato inadequado ou montagem incorreta. Compare a corrente e a tensão com as especificações e inspecione o acoplamento e os contatos.

É melhor comprar o cabo montado ou montar conexões avulsas?

O E11418 é fornecido como cabo de conexão com as duas interfaces descritas, mas a ficha não compara sua utilização com componentes avulsos. Se a instalação exigir outra combinação ou comprimento, confirme a configuração necessária no catálogo ifm.

Como sei se este modelo é adequado em vez de outra versão?

Compare o tipo de conector de válvula, a codificação M12, o comprimento e os requisitos elétricos com o equipamento. A ficha disponível não identifica uma alternativa específica.

Que cuidado devo ter ao instalar e apertar os conectores?

Desenergize o circuito, confirme a pinagem e acople as interfaces correspondentes. O torque máximo informado para os bloqueios é 0,7...0,9 Nm; siga também as instruções do fabricante.

O que verificar se a conexão não mantém a proteção IP67?

Confirme que os conectores são compatíveis e estão completamente acoplados, sem danos ou contaminação. A classificação IP67 não comprova proteção quando a montagem não atende às condições do fabricante.

GLOSSÁRIO TÉCNICO

IP67

Grau de proteção declarado para o produto; a preservação da proteção depende das condições corretas de instalação e acoplamento. (Ref.: grau de proteção IP67)

PUR

Material indicado para o cabo e para os corpos dos conectores. (Ref.: material PUR)

DIN EN 175301-803 tipo A

Designação da interface de válvula especificada para o lado angular do cabo. (Ref.: conexão de válvula tipo A DIN EN 175301-803)

Codificação A

Codificação indicada para a conexão M12 reta deste produto. (Ref.: conexão M12, codificação A)

VDR

Elemento de proteção contra sobretensão indicado nos dados técnicos do produto. (Ref.: proteção contra sobretensão VDR)
