Conector Adaptador IFM E11315 M12 M20

Pré-visualizar: E11315 IFM - Conector Adaptador ifm Automação Industrial M12 Reto M20 IP68 0.5m

E11315 IFM - Conector Adaptador ifm Automação Industrial M12 Reto M20 IP68 0.5m

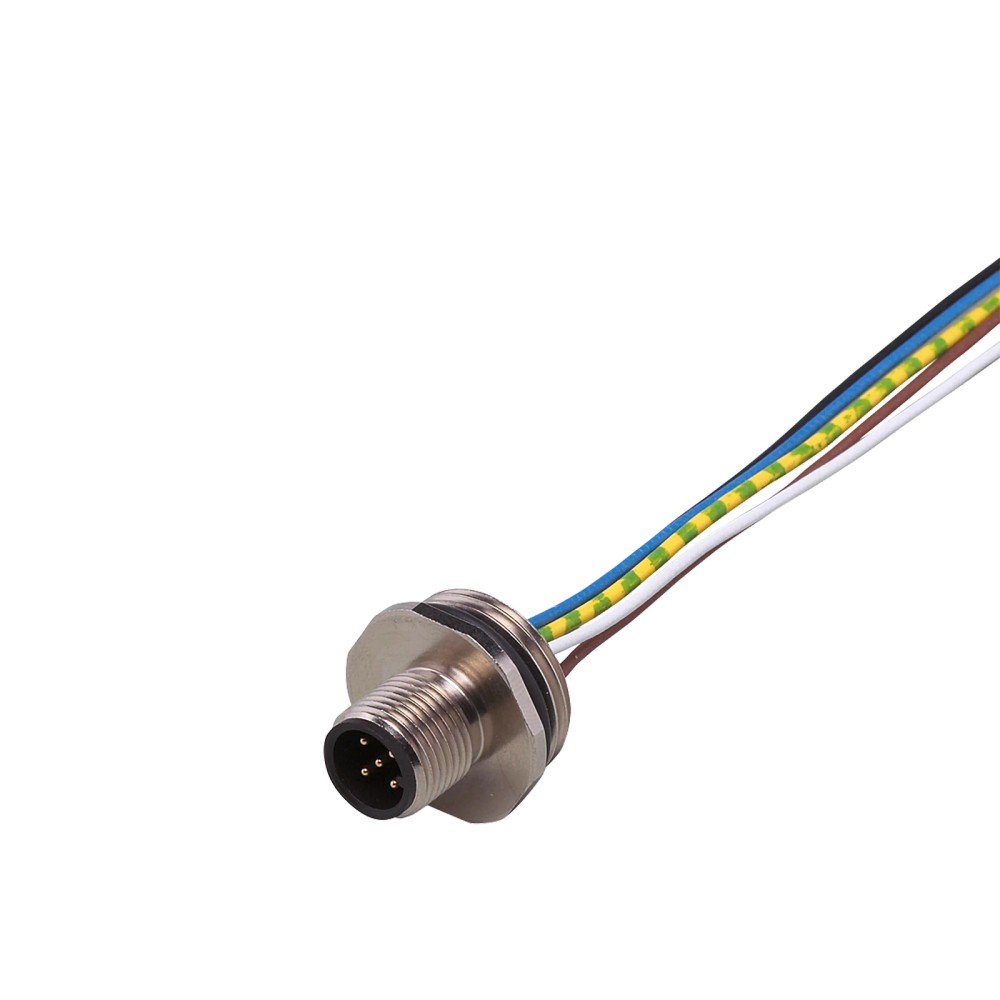

Imagem meramente ilustrativa

R$ 153,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11315
EAN: 4021179034920
NCM do produto: 85369090

Destaques do Produto Conector M12 reto,...mais

Fechar menu

Saiba mais sobre: "E11315 IFM - Conector Adaptador ifm Automação Industrial M12 Reto M20 IP68 0.5m"

Destaques do Produto

Conector

M12 reto, codificação A, 5 contatos

Rosca

M20

Comprimento do cabo

0,5 m

Tensão indicada na fonte primária

< 125 V AC

Proteção

IP68

Temperatura ambiente

-25...85 °C, conforme dados do catálogo

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Conector adaptador ifm E11315, M12 reto para M20, 5 contatos, cabo de 0,5 m, IP68

O ifm E11315 é um conector adaptador para aplicações de automação industrial, com conector M12 reto de codificação A e rosca de instalação M20. Possui cabo de 0,5 m em PVC e grau de proteção IP68. A tensão de operação especificada é inferior a 125 V AC na ficha primária; consulte o datasheet para confirmar as condições elétricas aplicáveis à instalação.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Conector adaptador
Modelo	E11315
Conexão do conector	M12 reto, codificação A, 5 contatos
Rosca de instalação	M20
Comprimento do cabo	0,5 m
Composição do cabo	PVC; 4 x 0,25 mm² + 1 x 0,5 mm²
Tensão de operação	< 125 V AC
Grau de proteção	IP68
Temperatura ambiente	-25...85 °C
Material do invólucro	Latão niquelado

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações industriais que necessitem de conexão por M12 reto, codificação A, com 5 contatos e interface de instalação M20.
Montagens cujo comprimento de cabo necessário seja compatível com 0,5 m e cuja tensão de operação respeite o limite especificado.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir comprimento de cabo diferente de 0,5 m sem confirmar a possibilidade de adaptação.
Não utilizar em condições fora da faixa de temperatura ambiente indicada ou acima do limite de tensão especificado; valide os requisitos no datasheet.

APLICAÇÕES E USO

Aplicação industrial em que sejam necessárias uma conexão M12 reta de codificação A, 5 contatos, e uma instalação roscada M20; confirme a pinagem e os requisitos elétricos do equipamento associado.
Possível uso em instalações sujeitas às condições ambientais indicadas no catálogo, desde que a montagem e as condições efetivas de proteção estejam de acordo com o datasheet. A ficha não identifica equipamentos ou processos específicos como aplicações comprovadas.

COMO ESCOLHER

Antes de comprar o Conector adaptador ifm E11315, M12 reto para M20, 5 contatos, cabo de 0,5 m, IP68, verifique estes pontos:

Escolha o E11315 quando

A montagem exigir um conector adaptador com conexão M12 reta, codificação A, 5 contatos, instalação M20 e cabo de 0,5 m.

Considere outra configuração quando

O equipamento ou o painel exigir outro comprimento de cabo, orientação/codificação de conector ou rosca diferente. Confirme também tensão e condições ambientais no datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Conector adaptador	Classificação informada para o produto.
Nome do produto	Conector do adaptador ifm E11315	Identificação na ficha primária.
Marca	ifm	Fabricante indicado no anúncio.
SKU / Part number	E11315	Código de identificação do produto.
GTIN	4021179034920	Identificador comercial informado no anúncio.
Aplicação	Aplicações industriais / automação industrial	Categoria de aplicação registrada no catálogo.
NCM	8536.90.90	Classificação fiscal presente nos dados do catálogo.

Dados elétricos
Tensão de operação	< 125 V AC	Valor indicado na fonte primária do anúncio; confirme condições e demais limites elétricos no datasheet.

Conexões e cabo
Conexão elétrica do conector	1 x M12, reto; codificação A; 5 contatos	Configuração da interface elétrica informada no catálogo.
Rosca de instalação	M20	Interface mecânica de instalação informada para o adaptador.
Comprimento do cabo	0,5 m	Comprimento nominal informado.
Especificação do cabo	PVC; 4 x 0,25 mm² + 1 x 0,5 mm²	Material e composição dos condutores informados no catálogo.
Cores dos fios	BK = preto; BN = marrom; BU = azul; GN = verde; WH = branco; YE = amarelo	Identificação de cores fornecida pelo catálogo; não substitui a confirmação da pinagem no datasheet.
Torque de aperto do conector	0,6 Nm	Limite de torque informado para o conector M12.
Torque de aperto da rosca	2 Nm	Limite de torque informado para a conexão cilíndrica M20.

Proteção e condições ambientais
Grau de proteção	IP68	Classificação declarada no anúncio; condições de ensaio e uso devem ser verificadas no datasheet.
Temperatura ambiente	-25...85 °C	Faixa ambiental informada no catálogo.

Dados mecânicos e materiais
Material do invólucro	Latão niquelado	Material indicado para o invólucro.
Dimensões	18 x 18 x 19 mm	Dimensões registradas no catálogo; consulte o desenho dimensional para referência geométrica.
Peso	27,3 g	Valor de peso informado nos dados do catálogo.
Unidades por embalagem	1 peça	Quantidade por embalagem informada no catálogo.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha do produto. A conexão M12 não identifica, por si só, um protocolo.

Conexões

Elétrica Cabo de 0,5 m em PVC, com 4 x 0,25 mm² + 1 x 0,5 mm²; conector M12 reto, codificação A, 5 contatos. Tensão de operação indicada na fonte primária: < 125 V AC. Confirme a atribuição dos contatos e a compatibilidade elétrica no datasheet antes da ligação.

Processo Rosca de instalação cilíndrica M20. Conexão elétrica por M12 reto; a compatibilidade mecânica da rosca não confirma compatibilidade elétrica ou de pinagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12, codificação A, 5 contatos, e requisitos elétricos confirmados no datasheet	✓	As características do conector correspondem à interface indicada; confirme a pinagem do equipamento conectado.
Montagem com entrada roscada M20	✓	A ficha informa rosca de instalação M20; confirme a geometria e os requisitos da montagem.
Aplicação que exige cabo de comprimento diferente de 0,5 m	✗	O comprimento informado para este produto é 0,5 m.
Aplicação que exige tensão igual ou superior a 125 V AC	✗	A tensão de operação indicada na fonte primária é inferior a 125 V AC.
Sistema que exige protocolo de comunicação específico	✗	A ficha não especifica protocolo; a conexão M12, isoladamente, não comprova compatibilidade de comunicação.

INSTALAÇÃO

Como instalar o Conector adaptador ifm E11315, M12 reto para M20, 5 contatos, cabo de 0,5 m, IP68

Confirme no datasheet que o modelo, a conexão M12, a rosca M20 e os requisitos elétricos correspondem ao equipamento e à instalação.
Desenergize o circuito antes de conectar ou desconectar o produto.
Verifique a pinagem e a identificação dos fios no datasheet; não deduza a função elétrica apenas pela cor.
Instale a conexão M20 de acordo com a geometria da montagem e não exceda o torque máximo informado de 2 Nm.
Conecte o M12 alinhando corretamente os elementos de acoplamento e respeite o torque máximo informado de 0,6 Nm.
Após a instalação, inspecione o assentamento das conexões e confirme a operação conforme o procedimento do equipamento conectado.

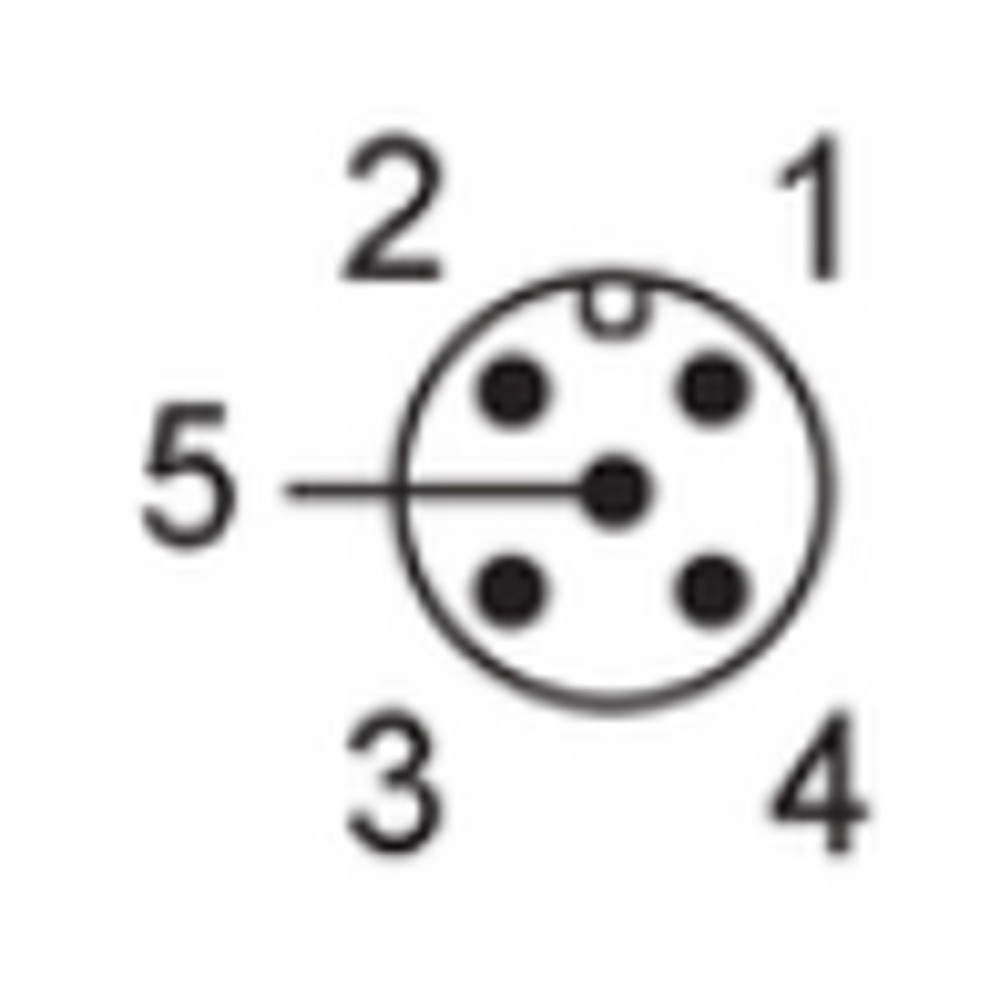

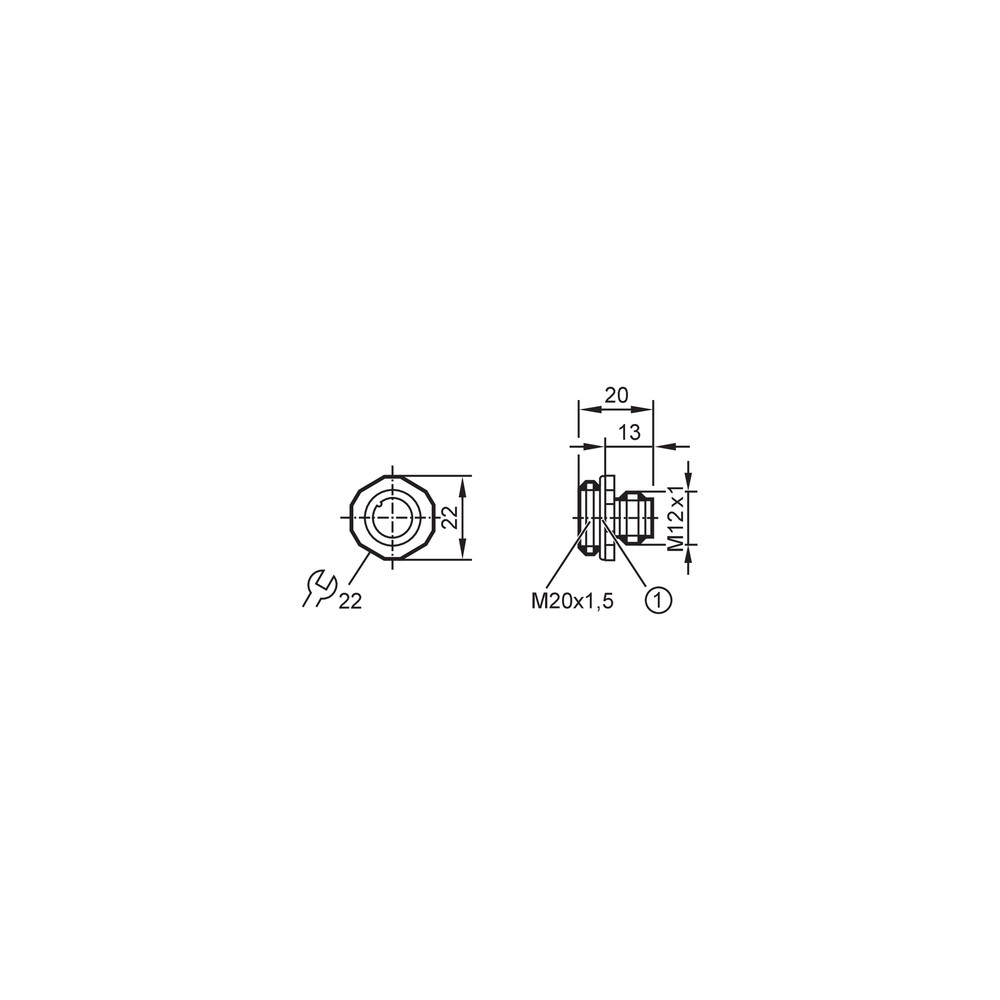

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece o sinal ou não opera.	Possível incompatibilidade de pinagem, conexão incompleta ou requisito elétrico diferente do especificado.	Desenergize o circuito, confira o esquema de ligação no datasheet e verifique se a interface do equipamento corresponde ao conector e aos limites elétricos do adaptador.
A conexão M12 fica solta ou apresenta interrupções.	Acoplamento desalinhado, conexão incompleta ou aperto fora do limite indicado.	Inspecione o alinhamento e o assentamento do conector; confira o torque máximo de 0,6 Nm e verifique danos visíveis.
A montagem não encaixa na abertura prevista.	Rosca ou geometria da instalação incompatível com a interface M20.	Compare a rosca necessária com a especificação M20 e consulte o desenho dimensional antes de montar.
Há indício de entrada de umidade na conexão.	Montagem incompleta, vedação inadequada no conjunto ou uso fora das condições de proteção especificadas.	Inspecione o assentamento das conexões e consulte o datasheet para as condições de aplicação associadas à classificação IP68.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E11315, PT-BR (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm E11315 e para que serve?

É um conector adaptador para instalações industriais, com conexão M12 reta e rosca de instalação M20. A compatibilidade elétrica depende também da pinagem e dos requisitos do equipamento conectado.

O que acompanha o produto?

O catálogo informa uma peça por embalagem. A ficha não relaciona acessórios adicionais incluídos.

Posso usar este adaptador em uma aplicação que exige 125 V AC ou mais?

A fonte primária indica tensão de operação inferior a 125 V AC. Para requisitos iguais ou superiores a esse valor, não selecione o produto sem confirmação expressa do fabricante.

Ele serve para qualquer dispositivo com conexão M12?

Não é possível afirmar compatibilidade apenas pelo formato M12. Confirme codificação A, número de contatos, pinagem e requisitos elétricos do dispositivo.

O equipamento não funciona depois de conectado; o que verifico antes de trocar o adaptador?

Confira se o acoplamento está completo e se a pinagem corresponde ao equipamento. Verifique também os requisitos elétricos no datasheet antes de substituir a peça.

A conexão fica intermitente; qual pode ser a causa?

Uma conexão desalinhada ou incompleta pode causar interrupções. Inspecione o acoplamento e confira o torque máximo especificado para o conector.

É melhor comprar este adaptador ou um cabo de outro comprimento?

O E11315 tem cabo de 0,5 m. Se a instalação exigir outro comprimento, procure uma configuração que corresponda a essa necessidade e valide as demais interfaces.

Quando devo escolher outra versão em vez do E11315?

Escolha outra configuração se a instalação exigir rosca diferente de M20, conexão diferente de M12 reto codificado A com 5 contatos, ou comprimento diferente de 0,5 m.

Quais cuidados devo ter na instalação?

Desenergize o circuito, confirme a pinagem no datasheet e evite exceder os torques máximos de 0,6 Nm no conector e 2 Nm na rosca.

O cabo pode ser cortado ou emendado para ajustar o comprimento?

A ficha não especifica autorização nem procedimento para corte ou emenda. Consulte o fabricante ou o datasheet antes de modificar o cabo.
