Cabo de Conexão Fêmea IFM M12 8 Polos 10m IP68

Pré-visualizar: E11311 IFM - Cabo de Conexão Fêmea IFM Automação Industrial M12 8 Polos 10m IP68

E11311 IFM - Cabo de Conexão Fêmea IFM Automação Industrial M12 8 Polos 10m IP68

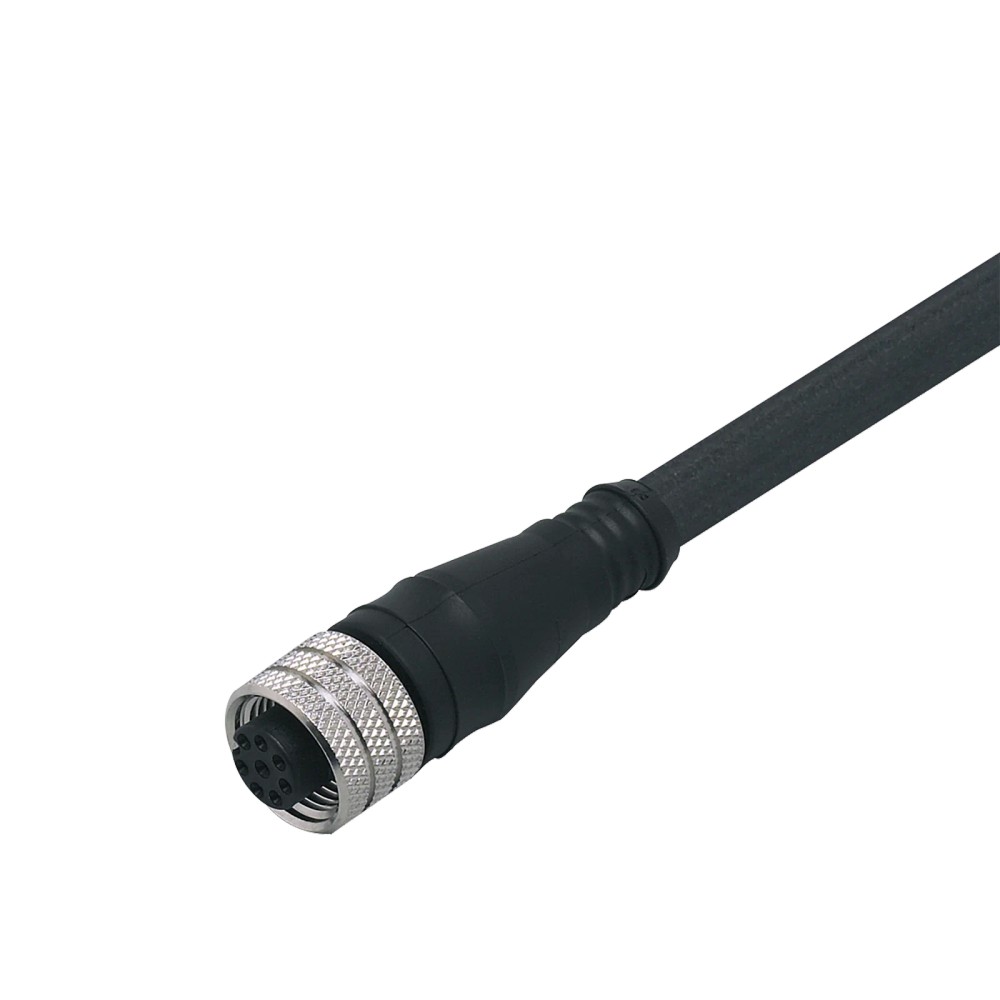

Imagem meramente ilustrativa

R$ 668,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11311
EAN: 4021179034883
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M12...mais

Fechar menu

Saiba mais sobre: "E11311 IFM - Cabo de Conexão Fêmea IFM Automação Industrial M12 8 Polos 10m IP68"

Destaques do Produto

Conector

Fêmea M12 reto, codificação A

Contatos

8 polos

Comprimento

10 m

Tensão de operação

< 30 V AC

Proteção informada

IP68

Material do cabo

PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM E11311 — Cabo de conexão fêmea M12 reto, 8 polos, 10 m, PUR, IP68

O IFM E11311 é um cabo de conexão com conector fêmea M12 reto de 8 polos, destinado a aplicações industriais e de automação. O cabo tem 10 m de comprimento e revestimento em PUR. Sua tensão de operação especificada no anúncio é inferior a 30 V AC, e o grau de proteção informado é IP68. A ficha também identifica codificação A e contatos de 8 polos.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E11311
Conector	Fêmea M12 reto, codificação A
Número de polos	8
Comprimento do cabo	10 m
Material do cabo e do corpo	PUR
Grau de proteção	IP68
Tensão de operação	< 30 V AC
Diâmetro do cabo	6,2 mm
Temperatura ambiente	−25 a 80 °C
Conexão do cabo	8 × 0,25 mm²

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que exijam um cabo de conexão com conector fêmea M12 reto, codificação A e 8 contatos.
Instalações em que o comprimento de 10 m, a tensão inferior a 30 V AC e as condições ambientais informadas sejam adequados.
Conexões em que o esquema de cores dos condutores conforme DIN EN 60947-5-2 seja aplicável.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir tensão de operação igual ou superior a 30 V AC, pois a ficha informa operação inferior a 30 V AC.
Não selecionar se o equipamento exigir conector diferente de M12 fêmea reto, codificação A, ou quantidade de contatos diferente de 8.
Não presumir compatibilidade com protocolos, pinagens específicas de equipamento ou requisitos elétricos não documentados; confirme-os na documentação do fabricante.

APLICAÇÕES E USO

Uso descrito na ficha: conexão em aplicações industriais e de automação industrial que requeiram conector fêmea M12 reto de 8 contatos.
Pode ser considerado em instalações cujo ambiente esteja dentro da faixa informada de −25 a 80 °C; a ficha não detalha condições de imersão, profundidade ou duração associadas à classificação IP68.
A adequação elétrica depende da tensão e da atribuição de sinais do equipamento conectado. O anúncio informa tensão inferior a 30 V AC, mas não especifica protocolo nem dispositivo compatível.
A utilização em ambientes com agentes químicos, flexão dinâmica ou requisitos especiais de instalação não é descrita na ficha; confirme essas condições com o fabricante.

COMO ESCOLHER

Antes de comprar o IFM E11311 — Cabo de conexão fêmea M12 reto, 8 polos, 10 m, PUR, IP68, verifique estes pontos:

Escolha este cabo quando

A conexão requerida for M12 fêmea reto, codificação A, com 8 contatos, e o comprimento de 10 m, a tensão inferior a 30 V AC e as condições ambientais declaradas forem adequados à instalação.

Busque outra configuração quando

O equipamento exigir outro tipo ou gênero de conector, outra codificação, quantidade de contatos diferente ou comprimento distinto. A ficha não identifica modelos alternativos; confirme a configuração necessária com a documentação do equipamento e do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Marca informada no anúncio.
Código do produto / SKU	E11311	Identificador do produto.
GTIN	4021179034883	Identificador comercial informado na ficha.
Part number do anúncio	E11311	Número de peça informado nos dados prioritários do anúncio.
Aplicação	Aplicações industriais / automação industrial	Uso descrito na ficha; não identifica dispositivos ou protocolos específicos.
Categoria	Tecnologia de conexão	Classificação informada no anúncio.
Quantidade por embalagem	1 peça	Unidade de embalagem informada na ficha.

Dados elétricos e conexão
Tensão de operação	< 30 V AC	Limite indicado nos dados prioritários do anúncio.
Conexão elétrica do cabo	10 m, PUR, preto, Ø 6,2 mm; 8 × 0,25 mm²	Configuração do cabo informada na ficha.
Conexão elétrica do soquete	1 × M12, reto; codificação A; 8 contatos; corpo em PUR; bloqueio em latão niquelado	Descrição da conexão e dos materiais fornecida na ficha.
Norma de codificação de cores	DIN EN 60947-5-2	Norma de referência informada para a codificação dos condutores.

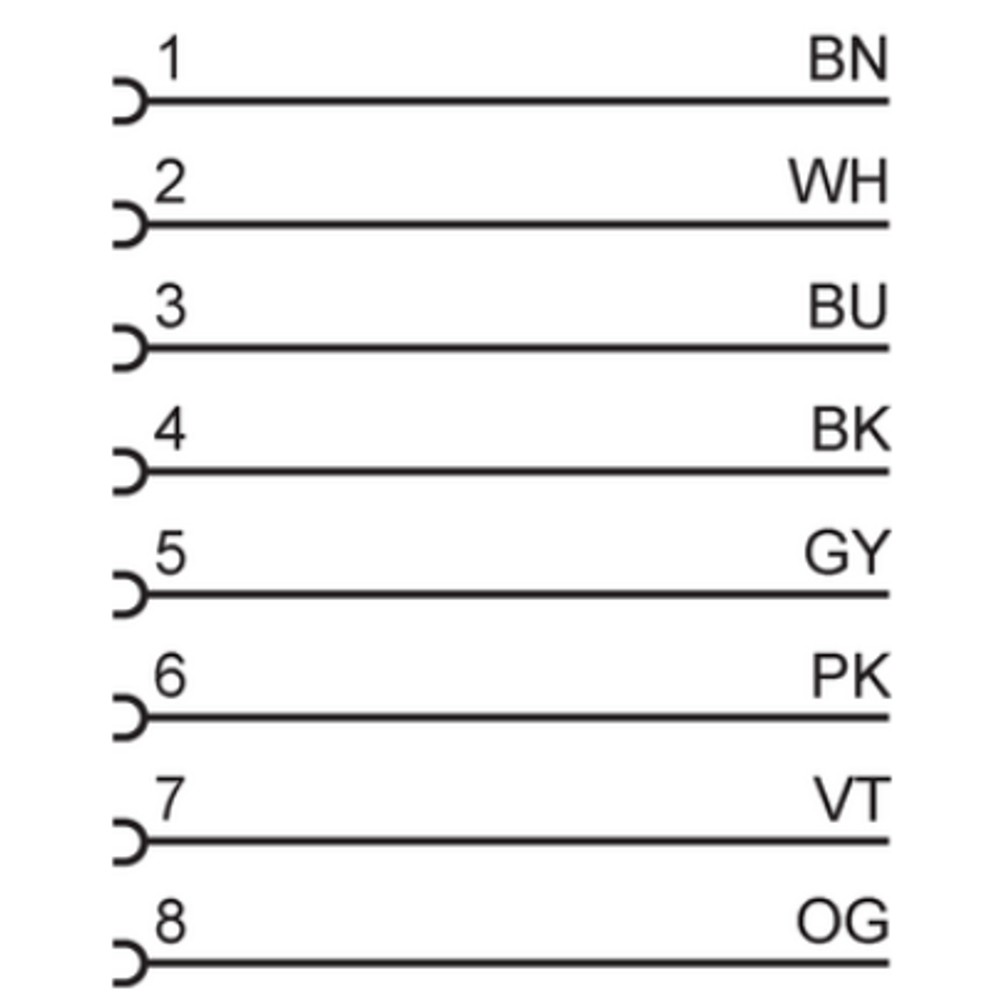

Cores dos fios	1=BN (marrom), 2=WH (branco), 3=BU (azul), 4=BK (preto), 5=GY (cinza), 6=PK (rosa), 7=VT (violeta), 8=OG (laranja)	Identificação de cores e posições dos condutores conforme dados da ficha.

Condições ambientais e proteção
Grau de proteção	IP68	Classificação de proteção declarada na ficha; condições específicas de ensaio ou instalação não foram detalhadas no contexto.
Temperatura ambiente	−25 a 80 °C	Faixa informada para a temperatura ambiente.

Dados mecânicos e materiais
Material do cabo e do invólucro	PUR	Material declarado para o cabo e o invólucro.
Material da porca de bloqueio	Latão niquelado	Material informado para o bloqueio do conector.
Comprimento	10 m	Comprimento total informado para o cabo.
Diâmetro do cabo	6,2 mm	Dimensão declarada para o cabo.
Dimensões	15 × 15 × 43 mm	Dimensões informadas na ficha; consulte o desenho dimensional para referência geométrica.
Torque de aperto máximo	0,7 a 0,9 Nm	Faixa informada na ficha para o aperto; confirme a aplicação correta no datasheet.
Peso	618,1 g	Peso declarado nos dados do catálogo.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A presença de 8 contatos não comprova compatibilidade com um protocolo ou dispositivo específico.

• A norma informada para a codificação de cores dos fios é DIN EN 60947-5-2.

Conexões

Elétrica Cabo com 8 condutores de 0,25 mm²; tensão de operação informada no anúncio: < 30 V AC. A ficha também descreve soquete M12 reto, codificação A, com 8 contatos. Verifique a atribuição dos sinais e os limites elétricos do equipamento conectado antes da instalação.

Processo Não aplicável: trata-se de um cabo de conexão elétrica, sem conexão de processo especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com receptáculo M12 compatível mecanicamente com conector fêmea reto, codificação A, e 8 contatos	✓	A ficha identifica esse tipo de conector e essa quantidade de contatos; a compatibilidade elétrica dos sinais deve ser confirmada à parte.
Aplicação dentro do limite de tensão informado de < 30 V AC	✓	A tensão de operação especificada no anúncio é inferior a 30 V AC.
Aplicação com requisito de tensão igual ou superior a 30 V AC	✗	Excede o limite de tensão de operação informado no anúncio.
Equipamento que exige outro gênero, codificação ou quantidade de contatos	✗	A configuração especificada é conector fêmea M12 reto, codificação A, com 8 contatos.
Equipamento ou protocolo cuja pinagem não esteja confirmada	✗	A ficha não informa protocolo nem compatibilidade com dispositivos específicos; confirme a pinagem na documentação do fabricante.

INSTALAÇÃO

Como instalar o IFM E11311 — Cabo de conexão fêmea M12 reto, 8 polos, 10 m, PUR, IP68

Confirme que o equipamento conectado requer um conector fêmea M12 reto, codificação A, com 8 contatos.
Verifique a tensão de operação e a atribuição de sinais do equipamento em sua documentação antes de ligar os condutores.
Compare a identificação dos oito fios com a tabela de cores indicada na ficha e com a pinagem requerida pelo equipamento.
Planeje o percurso para acomodar o comprimento de 10 m e o diâmetro de cabo de 6,2 mm, sem presumir limites de curvatura não especificados.
Acople o conector alinhando a codificação e os contatos; evite forçar o encaixe se houver desalinhamento.
Aplique o torque de aperto indicado na ficha, de 0,7 a 0,9 Nm, e confira a conexão antes de energizar o circuito.

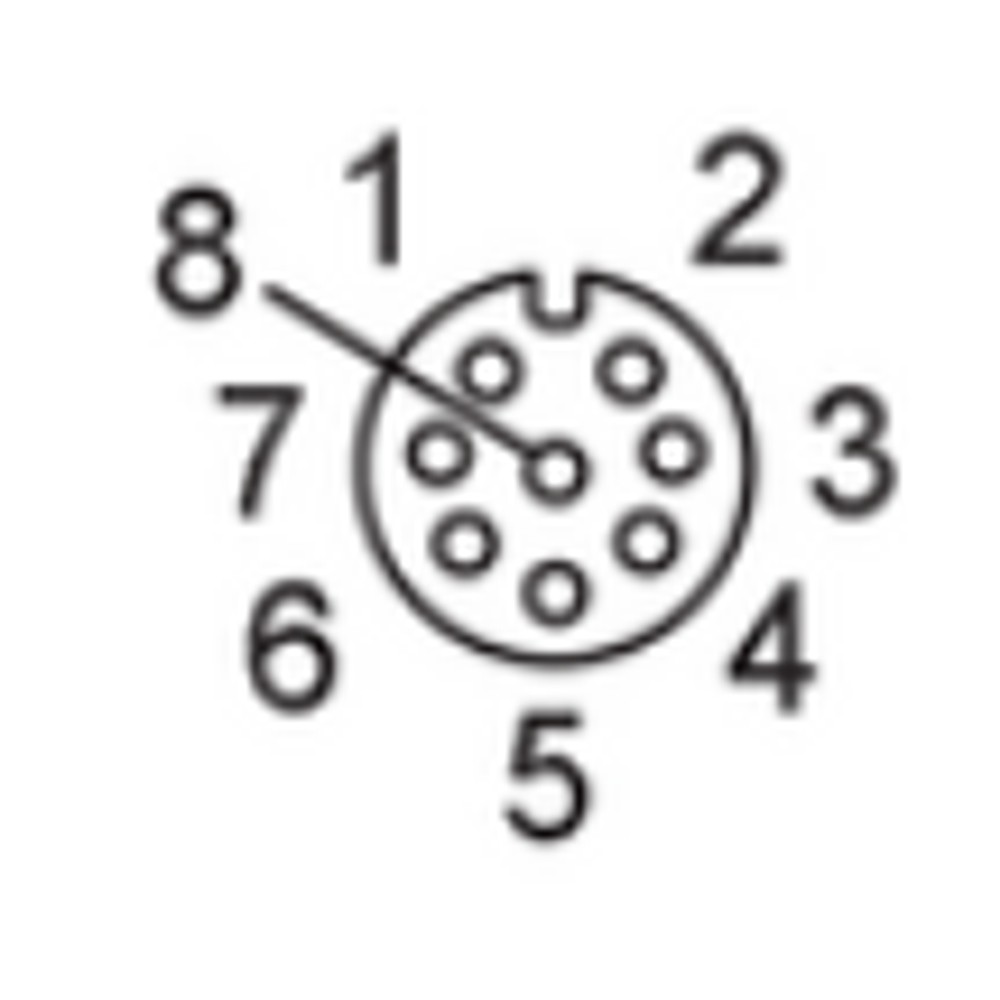

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece o sinal.	Possível incompatibilidade entre a atribuição dos condutores do cabo e a pinagem requerida pelo equipamento.	Compare a numeração e as cores dos fios da ficha com o diagrama de conexão do equipamento; não presuma compatibilidade pela quantidade de polos.
A conexão não acopla ou não trava corretamente.	Possível divergência de gênero, codificação ou alinhamento entre o conector e o receptáculo.	Confirme que a interface requerida é compatível com M12, codificação A, 8 contatos, e verifique o alinhamento antes de reapertar.
Há interrupção ou instabilidade na conexão.	Possível acoplamento incompleto ou aperto fora da faixa indicada.	Inspecione o acoplamento e confira o torque de aperto especificado na ficha, de 0,7 a 0,9 Nm.
O circuito apresenta falha após a ligação.	Possível aplicação de tensão ou ligação elétrica incompatível com os limites e a pinagem requeridos.	Desenergize o circuito e compare a tensão e a atribuição dos condutores com a documentação do cabo e do equipamento antes de reconectar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E11311 (PT-BR) (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E11311 e para que serve?

É um cabo de conexão para aplicações industriais e de automação, com conector fêmea M12 reto de 8 polos. A ficha não identifica protocolos ou dispositivos específicos compatíveis.

O que vem com o produto?

A ficha informa uma unidade por embalagem. Não há acessórios listados como inclusos.

Esse cabo funciona com qualquer equipamento M12 de 8 polos?

Não é possível confirmar compatibilidade universal apenas pelo formato e número de contatos. Verifique a codificação, a pinagem e os requisitos elétricos do equipamento.

Posso usar o E11311 em uma aplicação acima de 30 V AC?

A ficha prioritária informa tensão de operação inferior a 30 V AC. Portanto, não selecione o produto para uma aplicação que exija tensão igual ou superior a esse limite.

Ele serve para conectar um motor?

A ficha descreve o produto para conexão em aplicações industriais e de automação, mas não declara compatibilidade com motores. Confirme o tipo de conexão, a pinagem e os limites elétricos exigidos pelo motor e pelo sistema.

O conector encaixa, mas o equipamento não recebe o sinal. O que devo verificar?

Verifique a pinagem e a correspondência entre os condutores e os sinais do equipamento. A ficha informa cores dos fios, mas não especifica protocolo nem compatibilidade com dispositivos específicos.

O cabo pode apresentar falha se o conector não estiver bem apertado?

Um acoplamento incompleto pode causar conexão instável. Confira o alinhamento e o torque indicado na ficha, de 0,7 a 0,9 Nm.

É melhor comprar este cabo ou escolher peças avulsas?

O anúncio descreve o E11311 como um cabo de conexão de 10 m com conector fêmea M12 integrado. A ficha não apresenta opção de venda avulsa de componentes para comparação.

Como escolho entre este cabo e outra versão?

Escolha o E11311 quando forem necessários conector fêmea M12 reto, codificação A, 8 contatos e comprimento de 10 m. Para outra configuração, confirme os requisitos no equipamento e consulte o catálogo do fabricante, pois a ficha não identifica modelos alternativos.

Como devo instalar o conector sem danificar os contatos?

Alinhe a codificação antes de acoplar e não force o conector se houver resistência. Confira a pinagem e aplique o torque especificado de 0,7 a 0,9 Nm.

GLOSSÁRIO TÉCNICO

M12

Designação da interface de conector indicada para a conexão do cabo. (Ref.: conexão elétrica do soquete)

Codificação A

Identificação da configuração de codificação do conector informada na ficha; confirme a correspondência com o receptáculo do equipamento. (Ref.: conexão elétrica do soquete)

IP68

Grau de proteção declarado para o produto; as condições específicas de ensaio e instalação não constam no contexto. (Ref.: grau de proteção)

PUR

Material declarado para o cabo e o corpo do conector. (Ref.: material do cabo e do invólucro)

DIN EN 60947-5-2

Norma indicada pela ficha como referência para a codificação de cores dos condutores. (Ref.: norma de codificação de cores)
