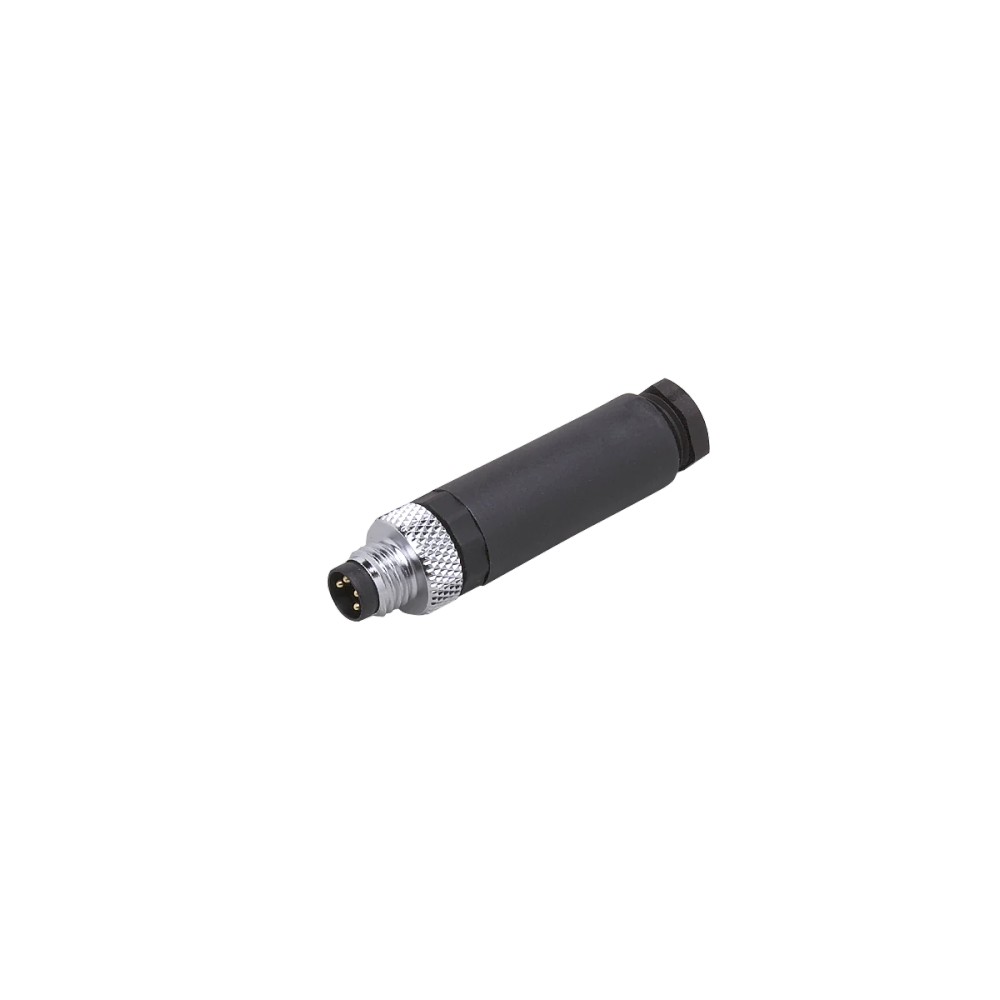

Sobre o E11255 IFM – Conector plugável M8 reto, 4 pinos, PNP, IP67

O IFM E11255 é um conector plugável M8 reto de 4 pinos para tecnologia de conexão em aplicações industriais e de automação. Possui codificação A, contatos dourados e grau de proteção IP67. A conexão dos condutores é feita por terminais parafusados, para seções de 0,14 a 0,5 mm². Antes da instalação, confirme o padrão M8, a codificação e a pinagem exigida pelo dispositivo.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E11255
Tipo	Conector plugável
Conexão	1 x M8, reta, codificação A
Contatos	4, dourados
Função elétrica indicada na ficha	PNP
Grau de proteção	IP67
Conexão dos condutores	Terminais parafusados; 0,14 a 0,5 mm²
Temperatura ambiente	-25 a 85 °C
Dimensões	12 x 12 x 50 mm
Peso	11,2 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que exijam conexão M8 reta, codificação A e 4 contatos, desde que o dispositivo correspondente tenha interface mecanicamente compatível e pinagem adequada.
Montagens em que os condutores possam ser terminados por parafuso dentro da faixa de 0,14 a 0,5 mm² e o cabo seja compatível com o diâmetro de revestimento indicado de 3,5 a 5 mm.
Instalações cujo requisito de proteção seja compatível com a classificação IP67 do conjunto corretamente montado.

⚠ Considere outro se precisa de:

Não selecionar sem verificar a codificação, a disposição dos contatos e a pinagem do dispositivo: a ficha não informa uma pinagem detalhada.
Não utilizar com condutores fora da faixa informada de 0,14 a 0,5 mm² ou cabo com revestimento fora do diâmetro indicado de 3,5 a 5 mm, sem confirmação do fabricante.
Não presumir adequação a condições além da temperatura ambiente especificada de -25 a 85 °C ou a requisitos de proteção superiores a IP67.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: tecnologia de conexão em aplicações industriais e de automação industrial.
Possibilidade de uso: conexão de um dispositivo com receptáculo M8 codificado A e 4 contatos, desde que a pinagem e os requisitos elétricos sejam confirmados no esquema do equipamento; essa compatibilidade depende da instalação específica.
Limites de seleção: respeitar a faixa de temperatura ambiente de -25 a 85 °C, as seções de condutor de 0,14 a 0,5 mm² e o diâmetro de revestimento de cabo indicado de 3,5 a 5 mm.

COMO ESCOLHER

Antes de comprar o E11255 IFM – Conector plugável M8 reto, 4 pinos, PNP, IP67, verifique estes pontos:

Escolha o E11255 quando

A interface necessária for M8 reta, codificação A, com 4 contatos, e a terminação por parafusos atender à seção dos condutores de 0,14 a 0,5 mm² e ao diâmetro de cabo indicado de 3,5 a 5 mm.

Verifique outra configuração quando

O equipamento exigir outra geometria ou codificação de conector, quantidade de contatos diferente ou outra forma de terminação. A ficha deste modelo não fornece compatibilidade universal nem pinagem detalhada; valide esses pontos com o desenho e a documentação do dispositivo.

Confirme as condições de instalação

Compare a temperatura ambiente prevista com a faixa de -25 a 85 °C e o grau de proteção requerido com IP67. A proteção depende da montagem correta e da compatibilidade do conjunto acoplado.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Marca indicada nos dados básicos do anúncio.
Modelo / código	E11255	Identificação do produto na ficha.
Tipo de produto	Plugável	Classificação indicada no anúncio e nos atributos do produto.
Categoria	Tecnologia de conexão	Categoria informada nos dados do anúncio.
Aplicação	Aplicações industriais e automação industrial	Aplicação descrita no contexto do produto.
GTIN	4021179034357	Identificador comercial informado.
Part number	E11255	Part number prioritário nos dados básicos do anúncio.
NCM	8536.90.90	Classificação fiscal constante dos dados do produto.

Dados elétricos e conexão dos condutores
Função elétrica indicada	PNP	Valor informado na ficha; confirme o esquema e a pinagem antes da ligação.
Tensão de operação	< 30 V DC	Limite indicado nos dados técnicos.
Terminação dos condutores	Terminais parafusados	Tipo de terminação informado para a conexão elétrica.
Seção dos condutores	0,14 a 0,5 mm²	Faixa indicada para os terminais parafusados.
Diâmetro do revestimento do cabo	3,5 a 5 mm	Faixa indicada nos dados de conexão elétrica.

Interface do conector
Quantidade e tipo de conexão	1 x M8, reto	Interface física declarada.
Codificação	A	Codificação especificada para a conexão M8.
Número de contatos	4	Quantidade de contatos informada.
Acabamento dos contatos	Dourados; contatos banhados a ouro	Característica indicada na ficha do produto.
Corpo do conector	PA	Material informado para o corpo do conector.
Bloqueio / porca	Latão, niquelado	Material indicado para o mecanismo de bloqueio/porca.

Condições ambientais e proteção
Grau de proteção	IP67	Classificação declarada; a montagem e o acoplamento devem atender às condições necessárias para manter a proteção.
Temperatura ambiente	-25 a 85 °C	Faixa de temperatura ambiente informada na ficha.

Dados mecânicos
Dimensões	12 x 12 x 50 mm	Dimensões informadas nos atributos do produto.
Peso	11,2 g	Peso declarado nos dados do produto.
Material do invólucro	PA	Material indicado para o invólucro.
Material da porca	Latão, niquelado	Material indicado para a porca.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A interface informada é um conector M8 reto, codificação A, com 4 contatos; isso não comprova compatibilidade com um protocolo específico.

• A ficha indica PNP como função elétrica, mas não apresenta pinagem nem lista de dispositivos compatíveis. Verifique o esquema do equipamento conectado.

Conexões

Elétrica Terminais parafusados para condutores de 0,14 a 0,5 mm². A ficha indica função elétrica PNP e tensão de operação inferior a 30 V DC. Confirme pinagem e requisitos elétricos do dispositivo antes de energizar.

Processo Conector elétrico M8 reto, codificação A, com 4 contatos. Não é informada uma conexão de processo mecânica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com receptáculo M8 reto, codificação A e 4 contatos, com pinagem confirmada para a aplicação	✓	A interface mecânica informada corresponde ao conector. A compatibilidade elétrica ainda depende da confirmação da pinagem e dos requisitos do dispositivo.
Condutores entre 0,14 e 0,5 mm² e cabo com revestimento de 3,5 a 5 mm	✓	Essas faixas são as indicadas para a conexão elétrica e o revestimento do cabo na ficha.
Equipamento que requer protocolo de comunicação específico	✗	A ficha não declara protocolo. A presença do conector não permite confirmar compatibilidade de comunicação.
Ambiente com temperatura fora de -25 a 85 °C	✗	A condição excede a faixa de temperatura ambiente informada para o produto; a ficha não confirma operação fora dela.
Requisito de proteção superior a IP67	✗	A classificação informada é IP67, não havendo na ficha indicação de grau superior.

INSTALAÇÃO

Como instalar o E11255 IFM – Conector plugável M8 reto, 4 pinos, PNP, IP67

Desenergize o circuito e confirme os requisitos elétricos do equipamento conectado.
Verifique no desenho do equipamento a interface M8, a codificação A, o número de contatos e a pinagem; não use apenas a forma mecânica como confirmação elétrica.
Confirme que os condutores têm seção entre 0,14 e 0,5 mm² e que o cabo atende ao diâmetro de revestimento indicado de 3,5 a 5 mm.
Prepare e conecte os condutores nos terminais parafusados conforme a documentação e o esquema do dispositivo; a ficha disponível não detalha a pinagem.
Acople o conector alinhando corretamente as partes e faça o bloqueio sem forçar a rosca ou os contatos.
Antes da operação, verifique fixação, continuidade e compatibilidade do conjunto montado; confirme que as condições de instalação respeitam a temperatura e o grau de proteção declarados.

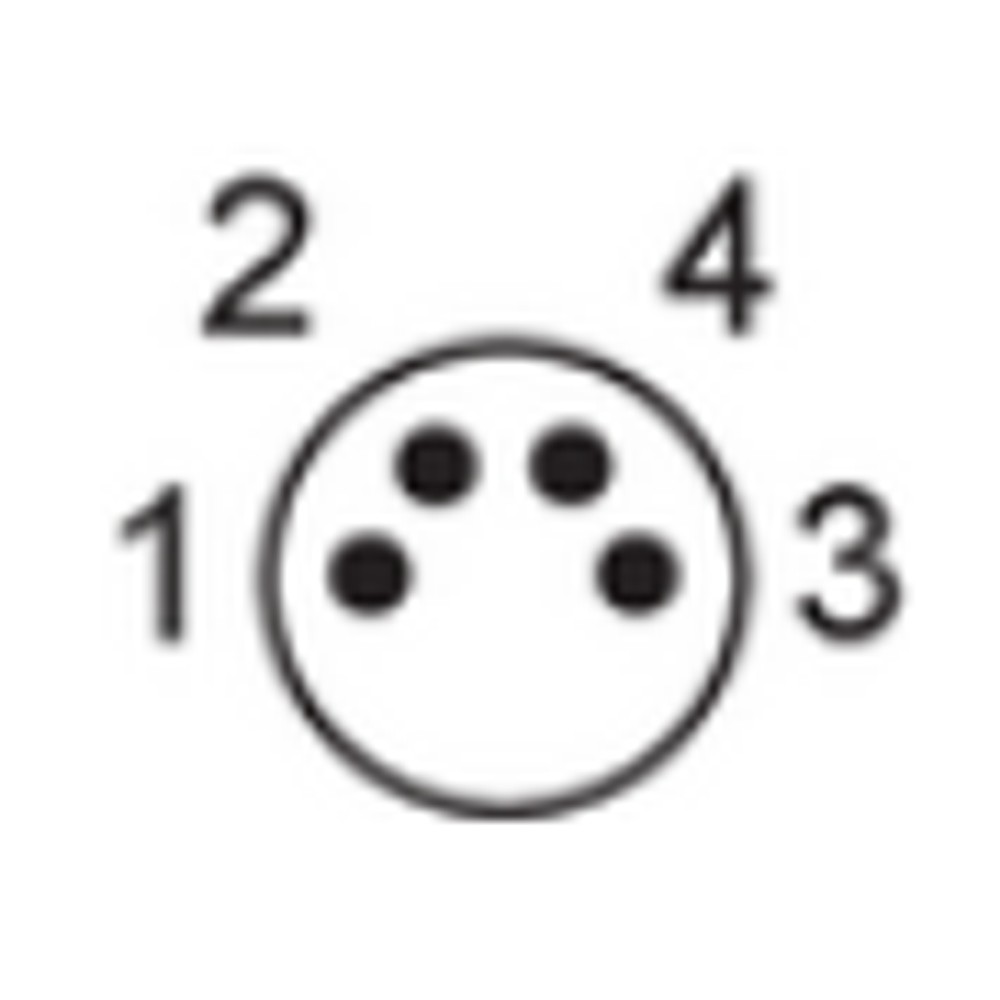

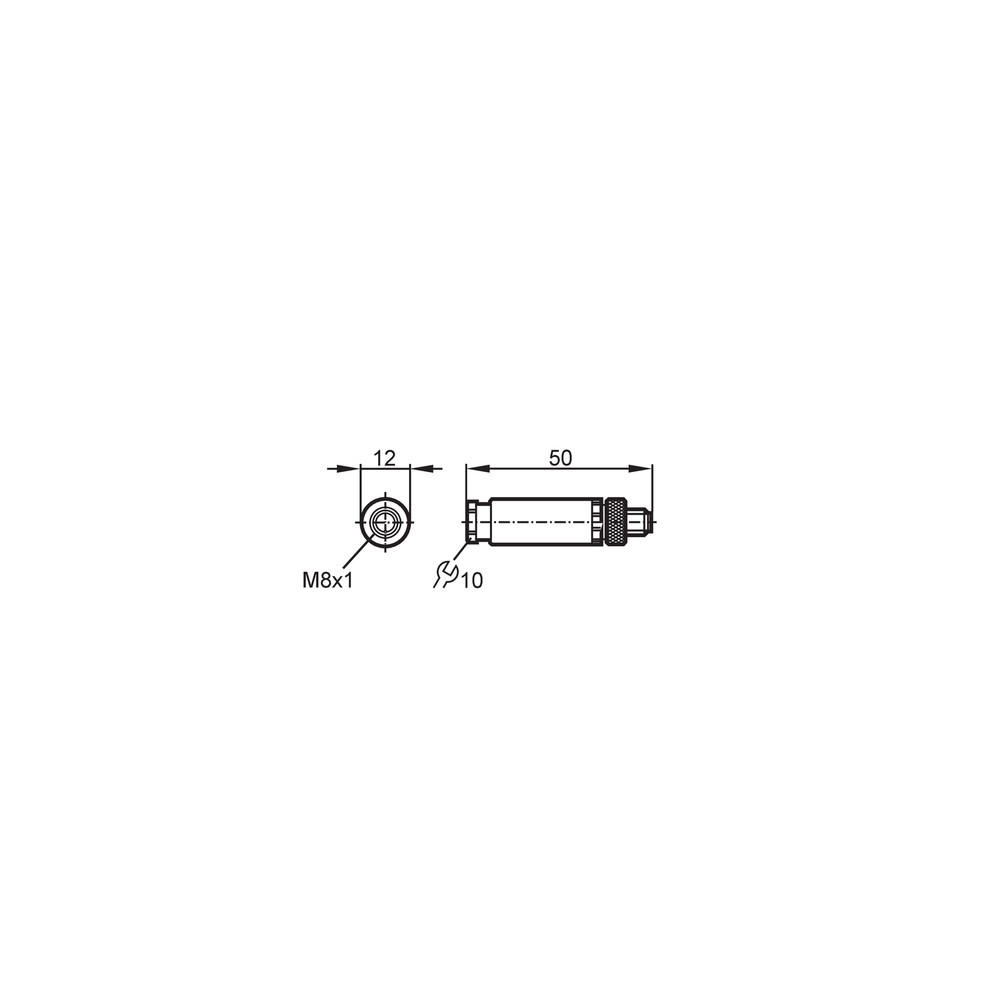

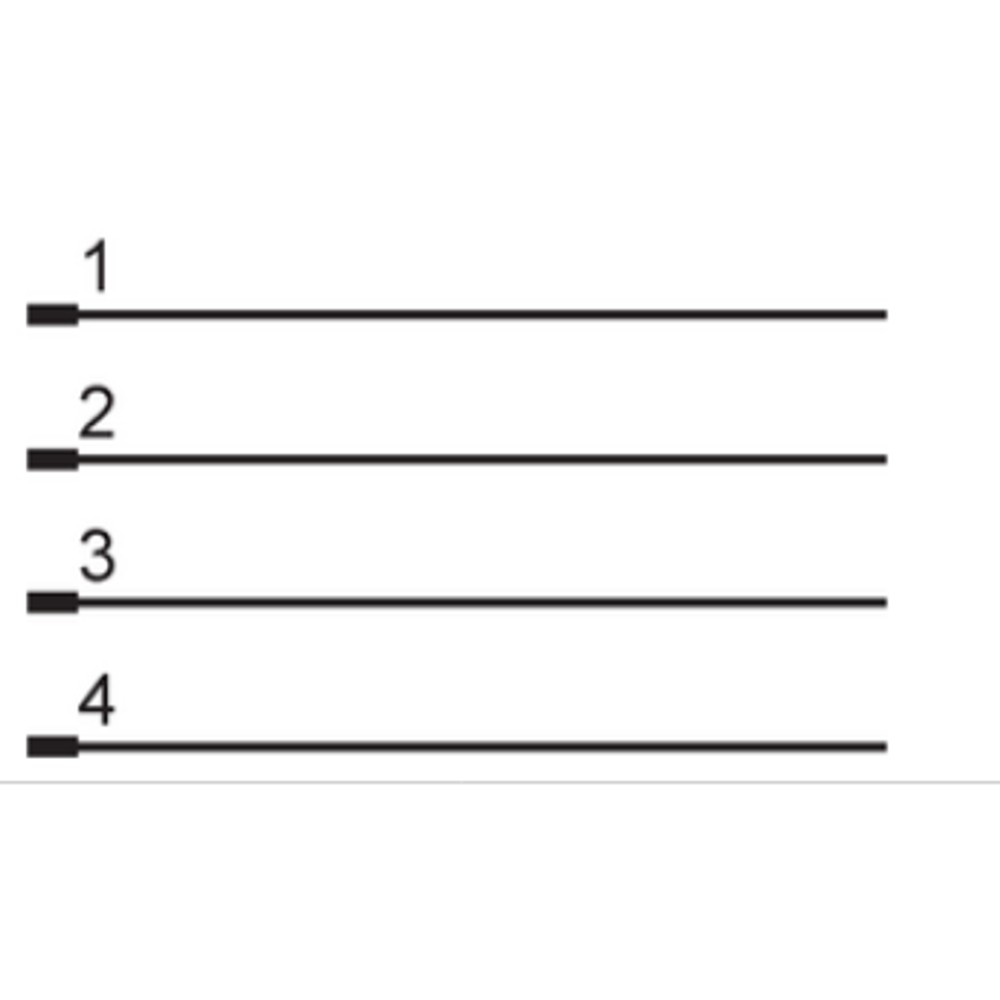

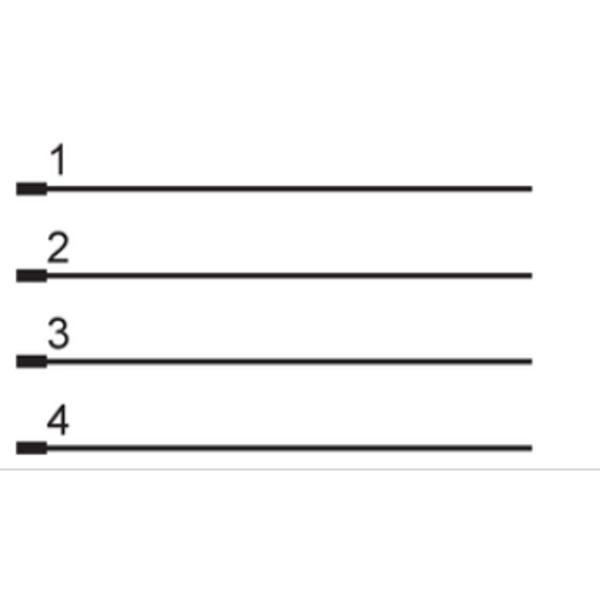

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não apresenta o sinal esperado.	Possível incompatibilidade de pinagem, ligação dos condutores ou requisito elétrico; a ficha do conector não apresenta o mapeamento dos pinos.	Desenergize o circuito e compare a pinagem do equipamento com o esquema do fabricante; confira também continuidade e ligação nos terminais.
O conector não acopla ou o bloqueio não fecha corretamente.	Possível diferença de codificação, geometria ou alinhamento entre o conector e o receptáculo.	Confirme que ambos os lados são M8, codificados A e compatíveis em número de contatos; inspecione o alinhamento antes de reapertar.
Há interrupção ou instabilidade na conexão após a montagem.	Possível condutor mal preso no terminal parafusado ou condutor fora da faixa de seção especificada.	Com o circuito desenergizado, verifique a seção do condutor e sua fixação nos terminais, seguindo as instruções do fabricante.
A instalação não atende à proteção ambiental esperada.	Possível acoplamento incompleto, montagem incorreta ou condição de uso diferente da classificação informada.	Inspecione o acoplamento e a montagem e compare as condições reais com a classificação IP67 e a faixa de temperatura declaradas.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E11255 (Datasheet) Desenho em escala IFM E11255 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E11255 e para que serve?

É um conector plugável M8 reto de 4 contatos para tecnologia de conexão em aplicações industriais e de automação. A ficha indica contatos dourados, codificação A e proteção IP67.

O que acompanha o E11255 e qual é a terminação dos fios?

A ficha identifica uma peça do tipo plugável, mas não detalha acessórios incluídos. A terminação é por terminais parafusados para condutores de 0,14 a 0,5 mm².

Ele serve em qualquer sensor ou dispositivo com conector M8?

Não é possível confirmar compatibilidade universal apenas pelo formato M8. Verifique codificação A, quantidade de contatos, pinagem e requisitos elétricos do dispositivo.

Posso usar este conector com um protocolo de comunicação específico?

A ficha não declara protocolo de comunicação. Confirme o protocolo e a pinagem na documentação do dispositivo conectado.

O conector não transmite sinal; o que devo verificar antes de trocar?

Verifique primeiro a pinagem e as ligações nos terminais parafusados com o circuito desenergizado. Confira também continuidade dos condutores e compatibilidade elétrica do equipamento.

O conector não acopla ou fica frouxo; qual pode ser a causa?

Uma diferença de codificação ou desalinhamento entre o conector e o receptáculo pode impedir o acoplamento correto. Confirme a interface M8 codificada A e inspecione o alinhamento antes de forçar o bloqueio.

É melhor comprar este plugável ou um conector já montado com cabo?

O E11255 é indicado quando a aplicação requer terminação por parafuso e os condutores e o cabo atendem às faixas informadas. A ficha não compara este modelo com versões com cabo; escolha outra configuração se a instalação exigir uma terminação diferente.

Como saber se este modelo é o certo ou se preciso de outra versão?

Escolha-o quando forem necessários M8 reto, codificação A e 4 contatos, com condutores de 0,14 a 0,5 mm². Se geometria, codificação, número de contatos ou terminação diferirem, procure uma versão que corresponda aos requisitos do equipamento.

Que cuidados devo ter na instalação?

Desenergize o circuito, confirme a pinagem no esquema do equipamento e respeite a faixa de seção dos condutores. Alinhe as partes antes do acoplamento e não force os contatos ou a rosca.

O E11255 pode operar fora da faixa de temperatura especificada?

A ficha informa temperatura ambiente de -25 a 85 °C. Ela não confirma operação fora dessa faixa; consulte a documentação oficial do fabricante para condições diferentes.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração mecânica do conector M8; deve corresponder à interface do dispositivo. (Ref.: codificação A)

Contato dourado

Contato elétrico com acabamento em ouro, conforme característica declarada na ficha. (Ref.: contatos banhados a ouro)

PNP

Indicação da função elétrica registrada para o produto; não substitui a verificação de pinagem e do circuito conectado. (Ref.: função elétrica PNP)

IP67

Grau de proteção declarado para o produto; a instalação deve ser montada conforme as condições aplicáveis. (Ref.: proteção IP67)

Terminal parafusado

Tipo de conexão em que o condutor é preso por terminal com parafuso, dentro da faixa de seção especificada. (Ref.: 0,14 a 0,5 mm²)
