Soquete Confeccionável IFM E11252 M12 Angular 4P

Pré-visualizar: E11252 IFM - Soquete Confeccionável IFM Automação Industrial M12 Angular 4 Pinos IP67

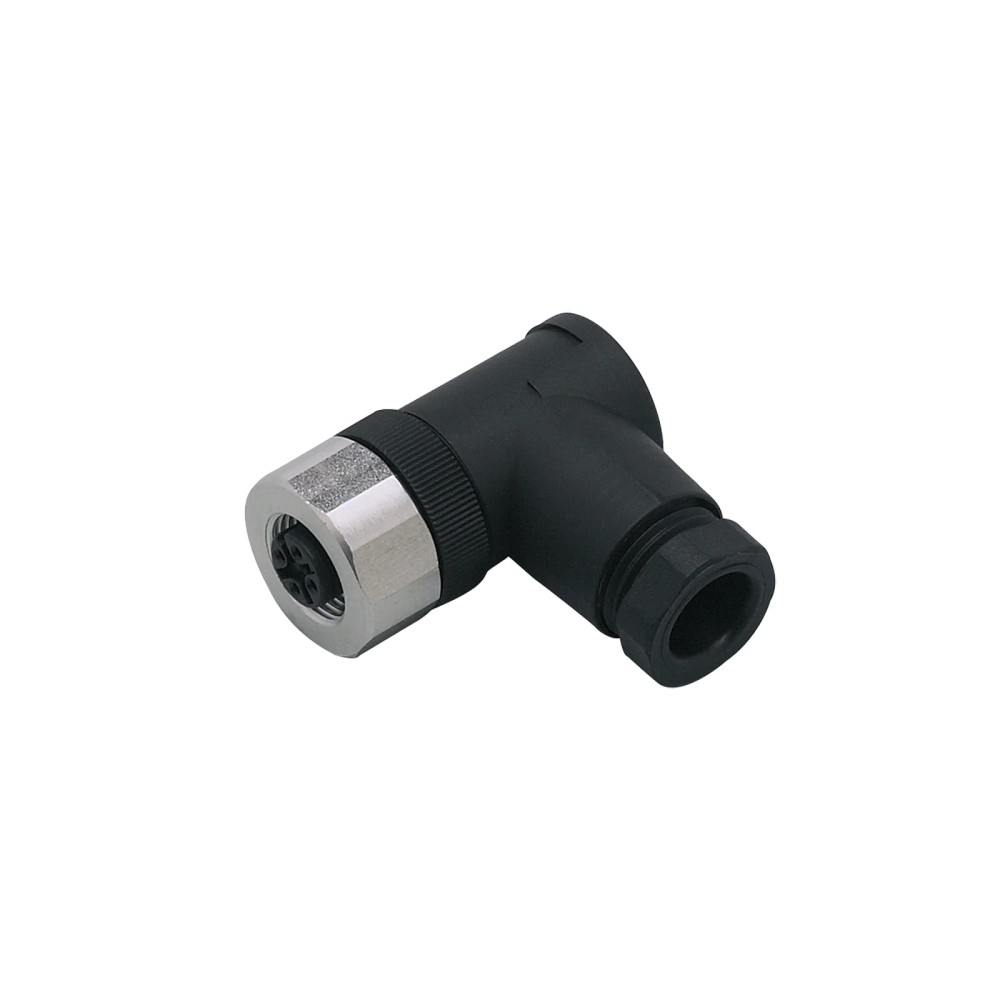

E11252 IFM - Soquete Confeccionável IFM Automação Industrial M12 Angular 4 Pinos IP67

Imagem meramente ilustrativa

R$ 171,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11252
EAN: 4021179034326
NCM do produto: 85369090

Destaques do Produto Conexão M12 angular,...mais

Fechar menu

Saiba mais sobre: "E11252 IFM - Soquete Confeccionável IFM Automação Industrial M12 Angular 4 Pinos IP67"

Destaques do Produto

Conexão

M12 angular, codificação A

Número de contatos

Tensão de operação

< 45 V AC

Seção máxima do condutor informada

0,75 mm²

Diâmetro do revestimento do cabo

Ø 6...8 mm

Grau de proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Soquete confeccionável IFM E11252, M12 angular, 4 pinos, IP67

O IFM E11252 é um soquete confeccionável M12 angular para conexão em aplicações industriais e de automação. Possui 4 contatos banhados a ouro, codificação A e terminais parafusados. A ficha informa tensão de operação inferior a 45 V AC e grau de proteção IP67. O corpo é de PA e o bloqueio utiliza aço inoxidável 1.4404 (316L).

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Soquete confeccionável
Modelo / SKU	E11252
Conexão	1 x M12, angular, codificação A
Contatos	4, banhados a ouro
Tensão de operação	< 45 V AC
Proteção	IP67
Condutores	Terminais parafusados; seção até 0,75 mm²
Revestimento do cabo	Ø 6...8 mm
Temperatura ambiente	-40...85 °C
Dimensões / peso	39 x 19 x 31 mm / 28,2 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de uma conexão M12 angular confeccionável com codificação A e 4 contatos.
Aplicações industriais e de automação em que tensão, seção dos condutores e diâmetro do cabo estejam dentro dos limites informados.
Instalações que exijam o grau de proteção IP67, desde que a conexão seja montada e utilizada conforme as condições do fabricante.

⚠ Considere outro se precisa de:

Não especificado para conexões que não correspondam à configuração M12 angular, codificação A, 4 contatos.
Não utilizar acima do limite de tensão informado de < 45 V AC.
Não utilizar com condutores acima de 0,75 mm² ou cabo com revestimento fora de Ø 6...8 mm sem confirmar a compatibilidade no datasheet.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: uso em aplicações industriais e de automação industrial como soquete confeccionável M12 angular.
Possibilidade condicionada à verificação do sistema: montagem de conexão em campo quando o equipamento correspondente exigir M12 codificação A, 4 contatos e atender aos limites de tensão, cabo e condutor informados.
Para instalação em ambiente que exija IP67, verificar a montagem completa e seguir as instruções do fabricante; o grau de proteção declarado não substitui a validação da conexão instalada.

COMO ESCOLHER

Antes de comprar o Soquete confeccionável IFM E11252, M12 angular, 4 pinos, IP67, verifique estes pontos:

Escolha o E11252 quando

A instalação exigir um soquete confeccionável M12 angular, codificação A, com 4 contatos, terminais parafusados e cabo com revestimento de Ø 6...8 mm.

Confirme antes de escolher outra configuração

Se a aplicação exigir outra codificação, quantidade de contatos, formato ou conexão, compare esses requisitos com a ficha do conector pretendido. O contexto disponível não identifica modelos alternativos compatíveis.

Verifique os limites elétricos e de montagem

Confira a tensão de operação, a seção do condutor, o diâmetro do revestimento do cabo e a temperatura ambiente antes da instalação. Consulte o datasheet para detalhes de montagem não especificados nesta ficha.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Soquete confeccionável	Classificação do produto.
Marca	IFM	Fabricante indicado no anúncio.
Modelo / SKU	E11252	Código de identificação do produto.
Aplicação	Aplicações industriais e automação industrial	Uso indicado nos dados do produto.
Isento de silicone	Sim	Característica declarada para o produto.

Dados elétricos
Tensão de operação	< 45 V AC	Limite informado nos dados prioritários do anúncio.
Capacidade de carga total	4 A (...40 °C)	Valor indicado para a condição de temperatura apresentada na ficha.
Terminação elétrica	Terminais parafusados	Tipo de conexão dos condutores.
Seção do condutor	Até 0,75 mm²	Limite indicado para os condutores nos terminais parafusados.
Revestimento do cabo	Ø 6...8 mm	Intervalo de diâmetro informado para o revestimento do cabo.

Conexão elétrica do soquete
Conexão	1 x M12, angular	Formato e interface de conexão indicados na ficha.
Codificação	A	Identificação mecânica da conexão; confirme a correspondência com o dispositivo.
Contatos	4, dourados	Quantidade e acabamento dos contatos.
Bloqueio	1.4404 (aço inoxidável / 316L)	Material informado para o componente de bloqueio.
Contatos banhados a ouro	Sim	Característica declarada para os contatos.

Condições ambientais e proteção
Grau de proteção	IP67	Grau de proteção declarado para o produto; a montagem deve seguir as instruções do fabricante.
Temperatura ambiente	-40...85 °C	Faixa de temperatura informada nos dados do produto.

Dados mecânicos e materiais
Material do invólucro	PA	Material indicado para o corpo do soquete.
Dimensões	39 x 19 x 31 mm	Dimensões externas registradas para o produto.
Peso	28,2 g	Massa informada nos dados do produto.
Material do bloqueio	1.4404 (aço inoxidável / 316L)	Material indicado para o bloqueio da conexão.

Identificação comercial
GTIN	4021179034326	Identificador comercial informado no anúncio.
Part number	E11252	Código de peça informado nos dados prioritários do anúncio.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8536.90.90	Classificação fiscal registrada nos dados do produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha do produto.

• A configuração indicada é M12, codificação A, com 4 contatos; a compatibilidade elétrica depende da pinagem e dos requisitos do equipamento conectado.

Conexões

Elétrica Terminais parafusados para condutores de até 0,75 mm²; cabo com revestimento de Ø 6...8 mm. Tensão de operação informada: < 45 V AC. A pinagem não está detalhada nos dados disponíveis; confirme-a no datasheet antes da ligação.

Processo Conexão elétrica M12 angular, codificação A, 4 contatos. Não há conexão de processo especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem em conexão M12 angular, codificação A, com 4 contatos	✓	Essa configuração corresponde à conexão indicada para o E11252.
Aplicação com tensão inferior a 45 V AC e condutores de até 0,75 mm²	✓	Os valores estão dentro dos limites informados na ficha; confirme também a pinagem exigida pelo equipamento.
Aplicação com tensão superior ou igual a 45 V AC	✗	A tensão de operação informada é inferior a 45 V AC.
Montagem com cabo de revestimento fora de Ø 6...8 mm	✗	O intervalo de diâmetro indicado para o revestimento do cabo é Ø 6...8 mm.
Conexão a dispositivo que exige outra codificação ou quantidade de contatos	✗	A ficha especifica codificação A e 4 contatos; não confirma compatibilidade com outras configurações.

INSTALAÇÃO

Como instalar o Soquete confeccionável IFM E11252, M12 angular, 4 pinos, IP67

Confirme que o conector do equipamento corresponde a M12, codificação A, 4 contatos e formato angular.
Desenergize o circuito e verifique se a tensão de operação respeita o limite informado para o produto.
Prepare o cabo com revestimento de Ø 6...8 mm e condutores de até 0,75 mm².
Identifique a pinagem exigida pelo equipamento e consulte o datasheet; a pinagem não está detalhada nos dados disponíveis.
Conecte os condutores aos terminais parafusados conforme a identificação e as instruções do fabricante.
Monte e verifique o bloqueio e o conjunto da conexão conforme o datasheet antes de colocar a instalação em serviço.

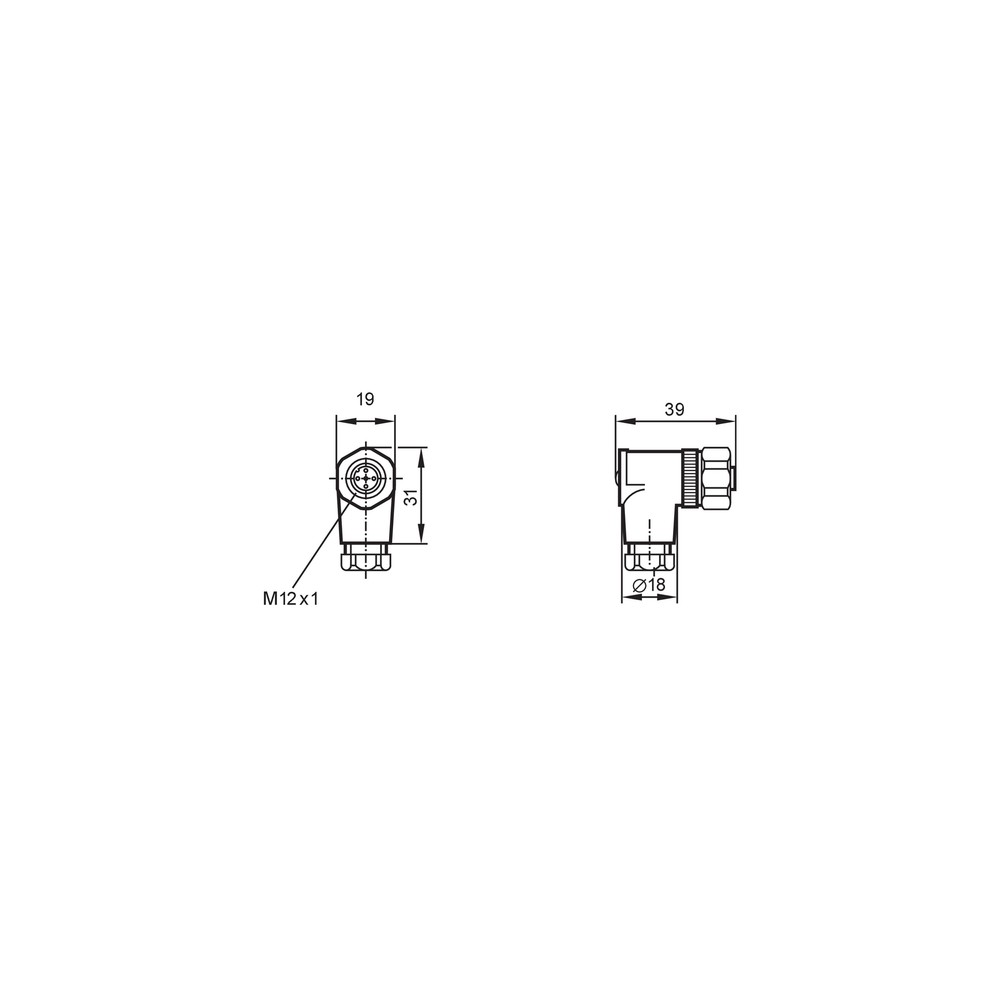

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não apresenta o sinal esperado.	Pinagem ou correspondência dos condutores incorreta para o dispositivo conectado.	Compare a pinagem requerida pelo equipamento com o esquema do fabricante e verifique cada ligação nos terminais.
O cabo não fica devidamente acomodado na entrada do soquete.	Diâmetro do revestimento fora do intervalo especificado ou preparação inadequada do cabo.	Meça o diâmetro do revestimento e confirme que está entre Ø 6 e 8 mm; consulte o datasheet para a preparação correta.
A conexão apresenta interrupção ou funcionamento instável.	Condutor mal preso no terminal parafusado ou seção incompatível com o limite indicado.	Com o circuito desenergizado, confira a seção do condutor, sua inserção e a fixação conforme as instruções do fabricante.
Há umidade ou contaminação na conexão instalada.	Montagem incompleta ou uso fora das condições necessárias para manter o grau de proteção declarado.	Inspecione o conjunto e o bloqueio e compare a montagem com as instruções do datasheet; não conclua que o produto está defeituoso sem verificar a instalação.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM E11252 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E11252 e para quem ele serve?

É um soquete confeccionável M12 angular, codificação A, com 4 contatos, destinado a aplicações industriais e de automação. A compatibilidade deve ser confirmada com a conexão e a pinagem do equipamento.

O que acompanha o produto?

A ficha indica uma peça por embalagem. Não há acessórios adicionais listados nos dados disponíveis.

Posso usar esse soquete com qualquer conector M12?

Não se deve presumir compatibilidade com qualquer M12: o E11252 é especificado como angular, codificação A e 4 contatos. Verifique também o encaixe e a pinagem do equipamento correspondente.

Ele serve para uma aplicação acima de 45 V AC?

A ficha prioritária informa tensão de operação inferior a 45 V AC. Uma aplicação acima ou igual a esse limite não está indicada.

O que verificar se o sinal não chega ao equipamento?

Antes de substituir o soquete, confira a pinagem exigida pelo equipamento e a ligação de cada condutor nos terminais parafusados. A ficha disponível não detalha a pinagem.

O que pode causar falha de conexão ou entrada de umidade?

Uma ligação mal fixada ou uma montagem incompleta pode causar problemas de conexão ou comprometer a proteção do conjunto. Verifique os terminais, o bloqueio e as instruções de montagem do datasheet.

É melhor comprar este soquete ou um conjunto já montado?

O E11252 é um soquete confeccionável e os dados indicam terminais parafusados, mas não descrevem um cabo ou conjunto montado. Escolha conforme a necessidade de confeccionar a conexão e confirme os requisitos do equipamento.

Como sei se devo escolher o E11252 ou outra versão?

Escolha o E11252 se a aplicação exigir M12 angular, codificação A, 4 contatos e os limites de cabo e condutor indicados. Para outra configuração, compare os dados da versão pretendida; a ficha não identifica alternativas específicas.

Quais cuidados devo ter ao instalar o soquete?

Confirme a pinagem no datasheet, respeite a seção máxima do condutor e o diâmetro do revestimento do cabo e siga as instruções de montagem do fabricante. Faça as ligações com o circuito desenergizado.

Qual é a procedência do E11252?

A marca informada para o produto é IFM. A ficha não apresenta detalhes adicionais de origem ou procedência.

GLOSSÁRIO TÉCNICO

M12

Formato de conexão circular indicado para o soquete. (Ref.: Conexão 1 x M12, angular)

Codificação A

Identificação da configuração de encaixe indicada para a conexão M12; deve corresponder à do dispositivo. (Ref.: Codificação A)

IP67

Grau de proteção declarado para o produto; a montagem deve seguir as instruções do fabricante. (Ref.: Grau de proteção IP67)

Terminal parafusado

Tipo de terminação elétrica em que o condutor é fixado por parafuso. (Ref.: Terminais parafusados; seção até 0,75 mm²)

Material indicado para o invólucro do soquete. (Ref.: Material do invólucro PA)
