Cabo de Conexão Fêmea IFM E11251 10m

Pré-visualizar: E11251 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 10m PUR IP67

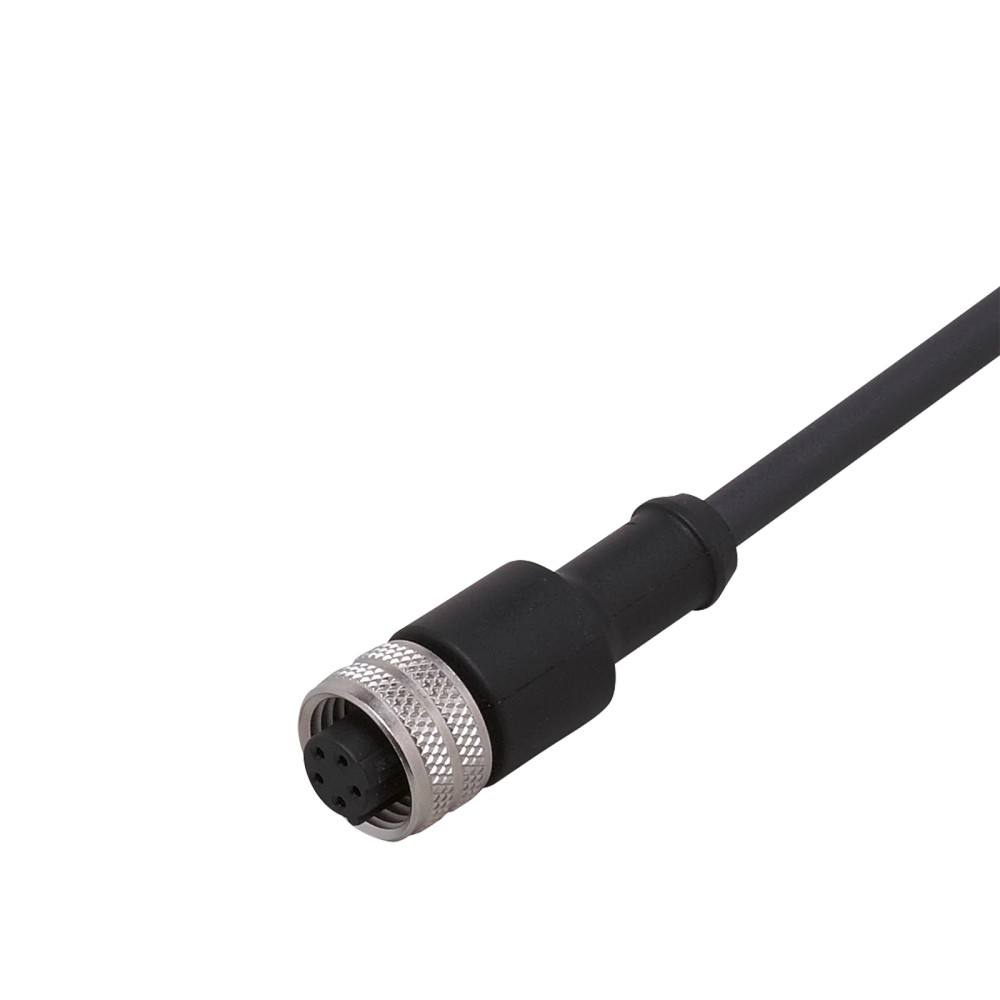

E11251 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 10m PUR IP67

Imagem meramente ilustrativa

R$ 371,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11251
EAN: 4021179034319
NCM do produto: 85444200

Destaques do Produto Comprimento 10 m...mais

Fechar menu

Saiba mais sobre: "E11251 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 10m PUR IP67"

Destaques do Produto

Comprimento

10 m

Conector

Fêmea, reto, 1/2 polegada

Codificação e contatos

Codificação C, 4 contatos

Revestimento do cabo

PUR, sem halogênio

Proteção

IP67

Tensão de operação

< 300 V AC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E11251 IFM – Cabo de conexão com conector fêmea, 10 m, PUR, IP67

O IFM E11251 é um cabo de conexão com conector fêmea, destinado a aplicações industriais e de automação. Possui cabo de 10 m com revestimento PUR e conexão reta de 1/2 polegada, codificação C e 4 contatos. Sua tensão de operação especificada é inferior a 300 V AC, e o grau de proteção informado é IP67.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
Código do produto	E11251
Tipo	Cabo de conexão com conector fêmea
Comprimento do cabo	10 m
Conexão	1 x 1/2 polegada, reta; codificação C; 4 contatos
Material do cabo	PUR
Tensão de operação	< 300 V AC
Grau de proteção	IP67
Temperatura de operação	-25 a 90 °C
Construção do cabo	4 x 0,34 mm²; diâmetro externo de 4,7 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que requeiram cabo de conexão com conector fêmea reto de 1/2 polegada, codificação C e 4 contatos.
Instalações em que o comprimento de 10 m, o revestimento PUR e o grau de proteção IP67 atendam às condições especificadas.

⚠ Considere outro se precisa de:

Não selecione sem confirmar que o conector correspondente é mecanicamente compatível com 1/2 polegada, codificação C e 4 contatos.
Não utilize fora dos limites especificados de tensão (< 300 V AC) e temperatura (-25 a 90 °C). A ficha não informa corrente admissível; valide esse requisito na documentação técnica do fabricante.

APLICAÇÕES E USO

Uso em conexões elétricas de instalações industriais e de automação, conforme a aplicação indicada para o produto; verifique a correspondência entre conector, codificação, contatos e pinagem dos equipamentos.
Pode ser considerado em instalações que operem dentro da faixa de -25 a 90 °C e respeitem a tensão de operação inferior a 300 V AC. A ficha não informa corrente admissível, protocolos ou dispositivos compatíveis específicos; valide esses requisitos antes da instalação.

COMO ESCOLHER

Antes de comprar o E11251 IFM – Cabo de conexão com conector fêmea, 10 m, PUR, IP67, verifique estes pontos:

Escolha o E11251 quando

A instalação exigir um cabo de conexão de 10 m com conector fêmea reto de 1/2 polegada, codificação C, 4 contatos, cabo PUR e proteção IP67.

Verifique outra configuração quando

O equipamento exigir outro comprimento, outro tipo ou codificação de conector, quantidade diferente de contatos ou condições elétricas e ambientais fora dos limites informados. Confirme a interface e os requisitos de corrente na documentação do equipamento e do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Identificação do fabricante do produto.
Modelo	E11251	Código do produto informado no anúncio.
Tipo de produto	Cabo de conexão com conector fêmea	Descrição do componente.
Aplicação	Aplicações industriais e automação industrial	Aplicação informada na ficha do produto.
Quantidade por embalagem	1 peça	Quantidade indicada nos dados do produto.

Conexão elétrica
Tipo de conector	Fêmea	Tipo de conector indicado para o cabo.
Conector	1 x 1/2 polegada, reto	Configuração mecânica informada na ficha.
Codificação	C	Codificação indicada para a conexão.
Número de contatos	4	Quantidade de contatos do conector.
Tensão de operação	< 300 V AC	Limite informado na ficha; corrente admissível não especificada nos dados fornecidos.
Seção transversal dos condutores	4 x 0,34 mm²	Configuração e seção dos condutores informadas para o cabo.
Construção dos condutores	43 x 0,1 mm por condutor	Construção indicada na descrição técnica da conexão elétrica do cabo.
Cores dos fios	Preto (BK), marrom (BN), azul (BU) e branco (WH)	Identificação de cores indicada na ficha; confirme a pinagem antes de conectar.

Cabo e materiais
Comprimento	10 m	Comprimento nominal informado.
Material do cabo	PUR	Material do revestimento do cabo indicado na ficha.
Cor do cabo	Preto	Cor indicada na descrição técnica do cabo.
Diâmetro externo do cabo	4,7 mm	Dimensão informada para o cabo.
Sem halogênio	Sim	Característica declarada na ficha.
Material do corpo do conector	TPU	Material informado para o corpo do conector.
Material da porca de bloqueio	Latão niquelado	Material informado para o bloqueio do conector.

Condições ambientais e proteção
Grau de proteção	IP67	Grau declarado para o produto; a proteção depende da conexão e montagem corretas.
Temperatura de operação	-25 a 90 °C	Faixa de temperatura informada na ficha.

Dados mecânicos e identificação logística
Dimensões informadas	14,5 x 14,5 x 42,5 mm	Dimensões registradas nos dados do produto.
Peso	312,402 g	Valor informado no conjunto de dados do produto.
GTIN	4021179034319	Identificador comercial informado.
Part number do anúncio	E11251	Código apresentado nos dados básicos do anúncio.
NCM	8544.42.00	Classificação informada nos dados do produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Cabo de conexão com conector fêmea de 1/2 polegada, reto, codificação C, 4 contatos; condutores 4 x 0,34 mm². Tensão de operação especificada: < 300 V AC. A ficha não identifica protocolos nem dispositivos compatíveis específicos; confirme pinagem e requisitos elétricos do equipamento conectado.

Processo Não aplicável: trata-se de um cabo de conexão elétrica, sem conexão de processo informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface correspondente de 1/2 polegada, codificação C e 4 contatos	✓	A configuração mecânica informada para o cabo corresponde a esses atributos; a compatibilidade elétrica e a pinagem do equipamento ainda devem ser confirmadas.
Instalação que requer cabo de 10 m, revestimento PUR e proteção IP67	✓	Essas características constam na ficha. A proteção efetiva da conexão depende da montagem compatível e correta.
Aplicação acima de 300 V AC	✗	A tensão de operação indicada é inferior a 300 V AC.
Aplicação com temperatura abaixo de -25 °C ou acima de 90 °C	✗	A faixa de temperatura de operação indicada é de -25 a 90 °C.
Aplicação que exige protocolo ou compatibilidade com um dispositivo específico sem confirmação de pinagem	✗	A ficha não especifica protocolos nem lista dispositivos; é necessário validar os requisitos na documentação dos equipamentos.

INSTALAÇÃO

Como instalar o E11251 IFM – Cabo de conexão com conector fêmea, 10 m, PUR, IP67

Desenergize os equipamentos antes de realizar a conexão e siga os procedimentos de segurança da instalação.
Confirme que a interface do equipamento é compatível com conector fêmea reto de 1/2 polegada, codificação C e 4 contatos.
Verifique a pinagem e a função de cada condutor na documentação do equipamento e na folha de dados; não deduza a pinagem apenas pelas cores.
Inspecione o conector, o cabo e as superfícies de vedação antes da montagem; não instale componentes danificados ou contaminados.
Acople e fixe o conector de acordo com as instruções do fabricante do equipamento e do conector, sem aplicar torque não especificado.
Após a conexão, confira o assentamento, o encaminhamento do cabo e os requisitos elétricos e ambientais antes de energizar.

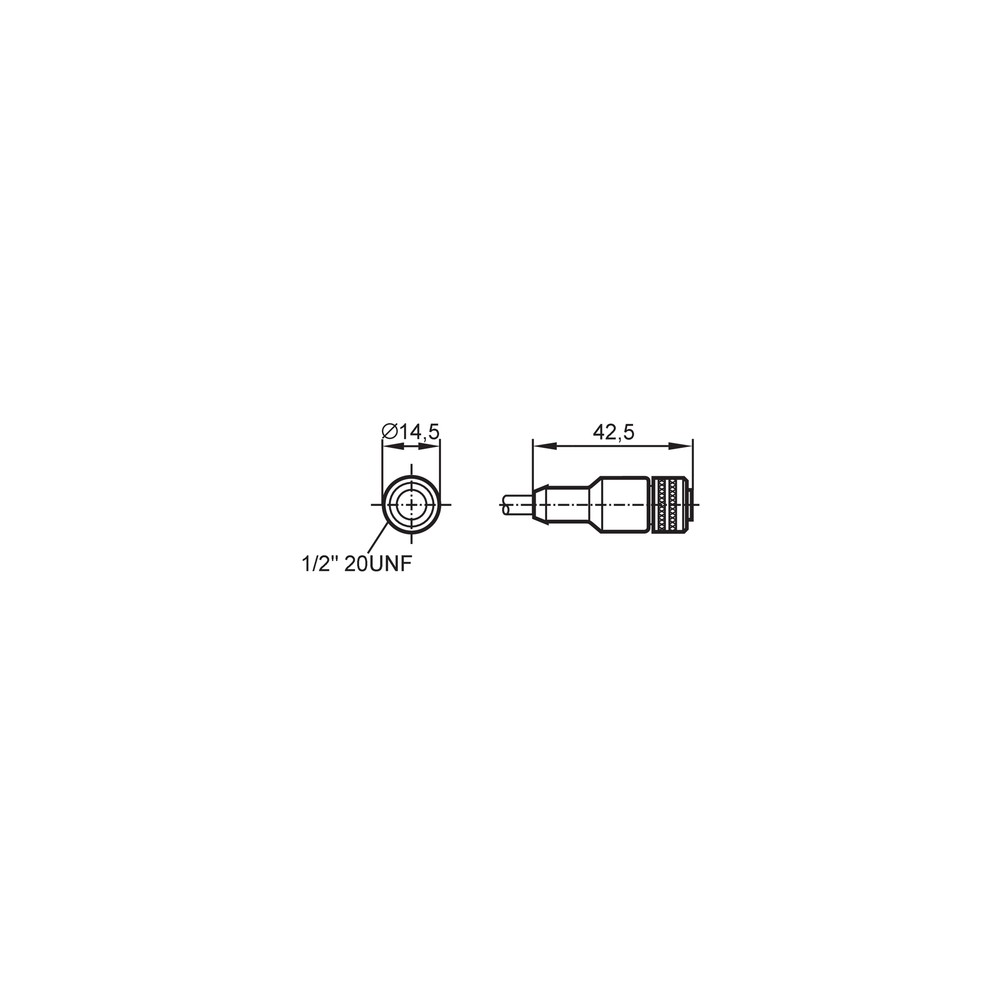

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há conexão elétrica após a montagem.	Interface, codificação ou pinagem incompatível entre o cabo e o equipamento conectado.	Confirme os requisitos do conector e compare a pinagem nos documentos dos dois equipamentos; verifique a continuidade dos condutores com a instalação desenergizada.
A conexão fica intermitente durante a operação.	Conector não totalmente acoplado, fixação inadequada ou dano no cabo ou nos contatos.	Desenergize o circuito e inspecione o acoplamento, o estado dos contatos e o cabo ao longo do percurso.
Ocorre entrada de umidade na conexão.	Acoplamento ou vedação incorretos, ou uso da conexão fora das condições necessárias para obter IP67.	Inspecione o assentamento e as superfícies de vedação e confirme que a interface correspondente está montada corretamente.
O cabo apresenta aquecimento ou falha elétrica.	Condição elétrica inadequada, incluindo possível corrente acima da capacidade aplicável; a ficha fornecida não especifica corrente admissível.	Desenergize o circuito e confira tensão, corrente de carga e requisitos do fabricante para o conjunto; não use a tensão nominal como substituto da verificação de corrente.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E11251 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E11251 e para que tipo de uso foi especificado?

É um cabo de conexão com conector fêmea destinado a aplicações industriais e de automação. A ficha descreve uma conexão reta de 1/2 polegada, codificação C e 4 contatos.

O que devo conferir para saber se ele conecta ao meu equipamento?

Confira se o equipamento aceita conector fêmea de 1/2 polegada com codificação C e 4 contatos. Verifique também pinagem e requisitos elétricos na documentação do equipamento, pois não há uma lista de dispositivos ou protocolos compatíveis.

O produto acompanha algum acessório ou outro cabo?

Os dados fornecidos indicam uma peça por embalagem e não especificam acessórios inclusos. Considere apenas o cabo descrito e confirme eventuais itens adicionais com o fornecedor.

Ele serve para uma conexão que exige outro tipo de conector ou codificação?

A ficha descreve somente conector fêmea reto de 1/2 polegada, codificação C e 4 contatos. Se a interface exigida for diferente, confirme a compatibilidade antes da compra; os dados não permitem afirmar compatibilidade com outras configurações.

Posso usar este cabo acima de 300 V AC?

Não: a tensão de operação informada é inferior a 300 V AC. Para tensões iguais ou superiores ao limite, selecione um produto cuja especificação elétrica cubra a aplicação.

O cabo é adequado se a instalação operar fora de -25 a 90 °C?

A faixa informada é de -25 a 90 °C. A ficha não dá suporte ao uso fora desses limites.

O equipamento não funciona depois da conexão; o que verifico antes de trocar o cabo?

Primeiro confirme o acoplamento, a codificação, os 4 contatos e a pinagem prevista pelo equipamento. Com o circuito desenergizado, verifique também a continuidade dos condutores.

A conexão perde contato ou apresenta umidade; qual é a primeira verificação?

Inspecione se o conector está completamente acoplado e se as superfícies de vedação estão limpas e assentadas. Verifique também se cabo e contatos apresentam danos.

Devo escolher o E11251 ou um cabo de outro comprimento?

Escolha o E11251 quando 10 m atenderem ao percurso e a configuração do conector corresponder ao equipamento. Se precisar de outro comprimento, procure uma versão que corresponda à distância e confirme que mantenha os requisitos de conexão e operação.

Como instalo o cabo sem comprometer a conexão?

Desenergize o equipamento, confirme a pinagem na documentação e inspecione conector e vedação antes de acoplar. A ficha fornecida não especifica ferramenta ou torque de aperto; siga as instruções do fabricante da interface.

GLOSSÁRIO TÉCNICO

Codificação C

Identificação da configuração do conector indicada para esta conexão. (Ref.: codificação C)

Grau de proteção IP67

Classificação de proteção declarada para o produto; a condição efetiva depende da montagem e da conexão corretas. (Ref.: grau de proteção IP67)

PUR

Material indicado para o revestimento do cabo. (Ref.: material do cabo PUR)

Seção transversal

Área nominal indicada para cada condutor do cabo. (Ref.: 4 x 0,34 mm²)

Sem halogênio

Característica declarada para o cabo na ficha do produto. (Ref.: sem halogênio: sim)
