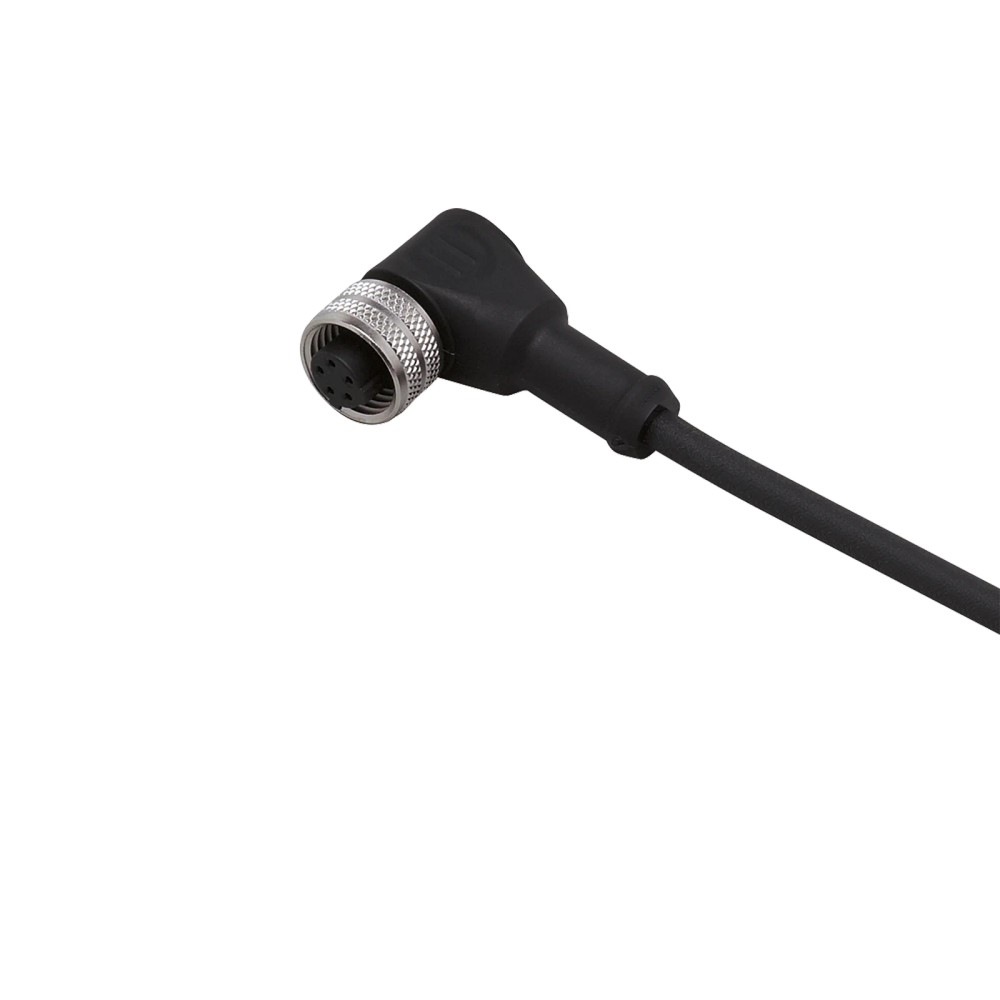

E11249 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 10m PUR IP67 4 Pinos

Imagem meramente ilustrativa

R$ 371,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11249
EAN: 4021179034296
NCM do produto: 85444200

Destaques do Produto Comprimento 10 m...mais

Fechar menu

Saiba mais sobre: "E11249 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 10m PUR IP67 4 Pinos"

Destaques do Produto

Comprimento

10 m

Conector

Fêmea, angular; conexão informada como 1 x 1/2"

Contatos

Proteção

IP67

Tensão de operação

< 300 V AC

Material do cabo

PUR, sem halogênio

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E11249 IFM – Cabo de conexão com conector fêmea, 10 m, PUR, IP67, 4 contatos

O IFM E11249 é um cabo de conexão com conector fêmea, destinado a interligar componentes em aplicações de automação industrial. Possui 10 m de comprimento, revestimento em PUR e grau de proteção IP67. A ficha informa 4 contatos, tensão de operação inferior a 300 V AC e construção sem halogênio.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Cabo de conexão com conector fêmea
Comprimento	10 m
Número de contatos	4
Conexão informada	1 x 1/2", angular
Tensão de operação	< 300 V AC
Material do cabo	PUR, sem halogênio
Grau de proteção	IP67
Temperatura ambiente	-25...90 °C
Diâmetro do cabo	4,7 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Interligação de componentes de automação industrial que aceitem o conector fêmea angular indicado na ficha e a configuração de 4 contatos.
Instalações em que sejam necessários 10 m de cabo e as condições declaradas de tensão, temperatura e proteção.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir tensão de operação igual ou superior a 300 V AC.
Não presumir compatibilidade com um equipamento apenas pela quantidade de contatos: confirme o padrão mecânico, a codificação e a pinagem no equipamento e na documentação técnica.

APLICAÇÕES E USO

Aplicação declarada: conexão de componentes em sistemas de automação industrial, desde que os dispositivos correspondam à interface e à configuração elétrica do cabo.
Possibilidade de uso em instalações dentro da faixa ambiente de -25 a 90 °C e com o grau de proteção declarado, quando a montagem completa respeitar as condições do fabricante.
A ficha não identifica dispositivos específicos, protocolos ou uma pinagem funcional; confirme esses requisitos antes de especificar o cabo.

COMO ESCOLHER

Antes de comprar o E11249 IFM – Cabo de conexão com conector fêmea, 10 m, PUR, IP67, 4 contatos, verifique estes pontos:

Escolha o E11249 quando

A instalação exigir cabo de conexão fêmea de 10 m, 4 contatos, conexão angular indicada como 1 x 1/2", revestimento PUR e uso dentro dos limites declarados de tensão e temperatura.

Verifique outra configuração quando

O equipamento exigir outro tipo de conector, outra orientação, outro comprimento ou pinagem diferente. A ficha não especifica protocolos nem confirma a pinagem de dispositivos específicos; valide esses pontos no datasheet e na documentação do equipamento conectado.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca indicada nos dados do produto.
Modelo / código do artigo	E11249	Identificador do produto na ficha.
Part number	ADOAA050MSS0010H04	Número de peça informado nos dados do catálogo.
Tipo de produto	Cabo de conexão com conector fêmea	Descrição funcional declarada.
Categoria	Tecnologia de conexão	Classificação informada para o produto.
Aplicação	Aplicações industriais / automação industrial	Aplicação indicada nos dados do catálogo.

Dados elétricos e de conexão
Tensão de operação	< 300 V AC	Limite informado na fonte primária do anúncio.
Número de contatos	4	Quantidade de contatos declarada; a ficha não informa a pinagem funcional.
Tipo de conector	Fêmea	Tipo de conector indicado nos dados básicos do anúncio.
Conexão	1 x 1/2", angular	Descrição da conexão informada no catálogo; confirme a interface mecânica no desenho e no equipamento.
Codificação	C	Codificação indicada nos dados do catálogo.
Cores dos fios	BK = preto, BN = marrom, BU = azul, WH = branco	Identificação de cores fornecida; não substitui a confirmação da pinagem no datasheet.

Construção e dados mecânicos
Comprimento do cabo	10 m	Comprimento nominal informado.
Material do cabo	PUR	Material do cabo indicado na ficha.
Material do corpo	TPU	Material do corpo informado no catálogo.
Material da porca	Latão, niquelado	Material indicado para a porca.
Material do bloqueio	Latão, niquelado	Material indicado para o bloqueio.
Diâmetro do cabo	4,7 mm	Dimensão externa informada.
Seção transversal	0,34 mm²	Seção informada para os condutores.
Construção dos condutores	4 x 0,34 mm² (43 x Ø 0,1 mm)	Especificação de cabo declarada no catálogo.
Cor do cabo	Preto	Cor indicada na especificação do cabo.
Peso	322,7 g	Peso informado nos dados do catálogo.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Condições ambientais e proteção
Grau de proteção	IP67	Grau de proteção informado para o produto; observe as condições de montagem e conexão especificadas pelo fabricante.
Temperatura ambiente	-25...90 °C	Faixa de temperatura declarada nos dados do catálogo.
Sem halogênio	Sim	Característica indicada na ficha.

COMPATIBILIDADE

Comunicação

• A ficha não declara protocolo de comunicação. A compatibilidade de comunicação depende dos dispositivos conectados e da pinagem; confirme no datasheet e na documentação do equipamento.

Conexões

Elétrica Cabo com conector fêmea, 4 contatos; conexão indicada na ficha como 1 x 1/2", angular. Tensão de operação informada: < 300 V AC. Cores dos fios: BK = preto, BN = marrom, BU = azul, WH = branco. A ficha não fornece a pinagem funcional dos contatos.

Processo Não se aplica: é um cabo de conexão elétrica, sem conexão de processo especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conectar componentes que aceitem mecanicamente a configuração fêmea angular indicada e sejam compatíveis com 4 contatos.	✓	A ficha identifica conector fêmea, conexão angular e 4 contatos; a compatibilidade com o dispositivo específico deve ser confirmada.
Operação com tensão inferior a 300 V AC e temperatura ambiente entre -25 e 90 °C.	✓	Esses limites constam nos dados técnicos fornecidos para o produto.
Aplicação que exija tensão de operação igual ou superior a 300 V AC.	✗	A tensão de operação declarada é inferior a 300 V AC.
Aplicação que dependa de protocolo ou pinagem específica não confirmada na documentação do equipamento.	✗	A ficha não declara protocolo nem atribuição funcional dos contatos; é necessário validar esses dados antes da conexão.

INSTALAÇÃO

Como instalar o E11249 IFM – Cabo de conexão com conector fêmea, 10 m, PUR, IP67, 4 contatos

Confirme no datasheet e na documentação do equipamento que a conexão mecânica, a orientação angular e os 4 contatos correspondem à aplicação.
Verifique que a tensão do circuito respeita o limite declarado de operação inferior a 300 V AC.
Desenergize o circuito antes de realizar a conexão.
Identifique os condutores pelas cores informadas e confirme a função de cada contato na documentação aplicável; não deduza a pinagem apenas pelas cores.
Alinhe o conector com a interface correspondente e acople sem forçar os contatos ou a rosca.
Após a montagem, confira o assentamento do conector e verifique a continuidade e o funcionamento do circuito conforme os procedimentos da instalação.

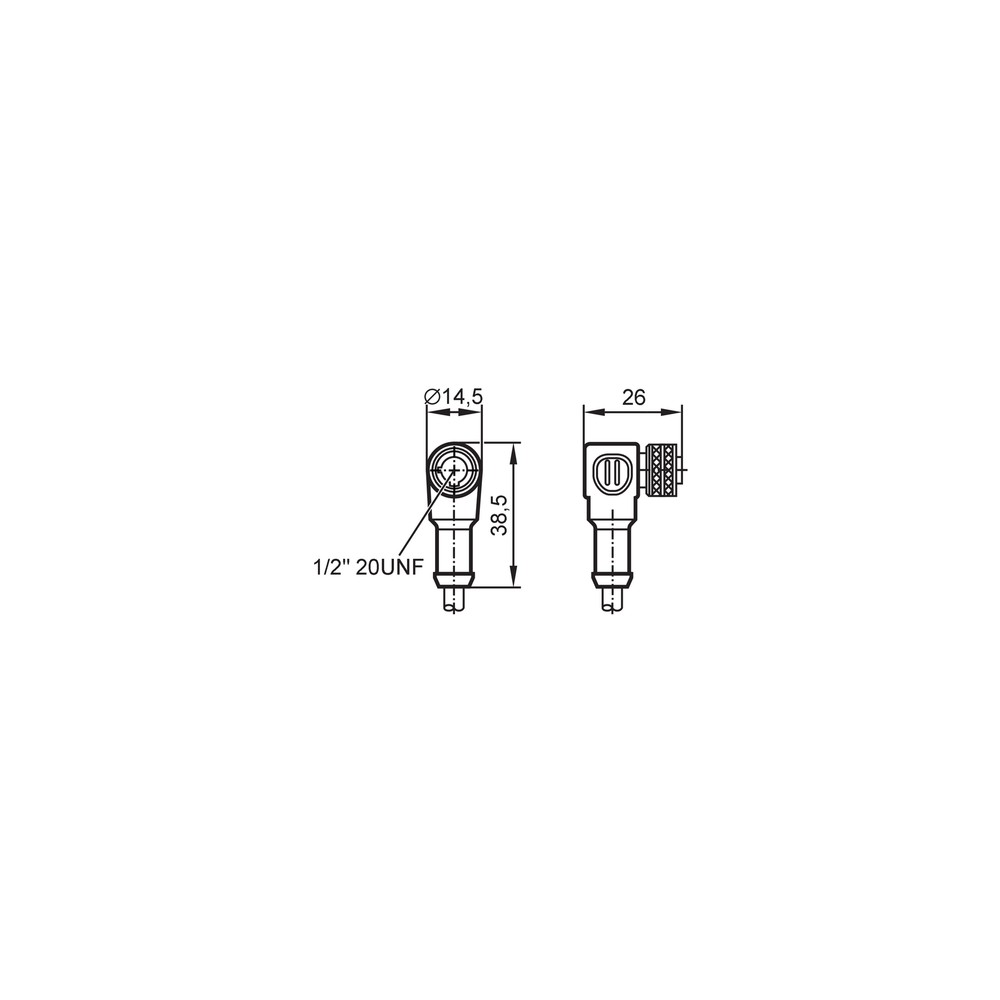

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não comunica ou não opera.	Conector ou pinagem incompatível com o dispositivo, ou contato elétrico interrompido.	Compare a interface e a atribuição dos contatos com o datasheet do cabo e do equipamento; verifique continuidade com o circuito desenergizado.
Funcionamento intermitente durante a operação.	Acoplamento incompleto, contato solto ou dano no cabo/conector.	Inspecione o assentamento do conector e o cabo ao longo do percurso; verifique continuidade enquanto movimenta cuidadosamente o cabo, com procedimento seguro.
Umidade ou contaminação no ponto de conexão.	Montagem ou acoplamento que não preserva as condições necessárias para o grau de proteção declarado.	Inspecione o estado e o assentamento da conexão e compare a montagem com as instruções do fabricante; IP67 não dispensa o acoplamento correto.
Aquecimento ou falha elétrica após a energização.	Condição elétrica fora do limite declarado ou ligação incorreta.	Desenergize a instalação e confira tensão, ligação e pinagem contra a documentação do equipamento e o limite de operação do cabo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E11249 (Datasheet) Desenho em escala IFM E11249 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E11249 e para quem ele serve?

É um cabo de conexão com conector fêmea, destinado a aplicações de automação industrial. A adequação depende de a interface e a pinagem coincidirem com as do equipamento conectado.

O que acompanha o produto?

Os dados informam uma unidade por embalagem. Não há acessórios adicionais listados na ficha.

O E11249 pode ser usado em qualquer conector de quatro contatos?

Não é possível afirmar isso apenas pela quantidade de contatos. Confirme também a conexão mecânica, a codificação e a pinagem com a documentação dos dispositivos.

Este cabo serve para uma aplicação com tensão de 300 V AC ou superior?

Não: a ficha informa tensão de operação inferior a 300 V AC. Para circuitos iguais ou acima desse limite, selecione um cabo especificado para a tensão da aplicação.

O cabo é adequado para qualquer protocolo industrial?

A ficha não declara protocolos de comunicação. Verifique se os equipamentos e a pinagem são compatíveis antes de usar o cabo em uma rede ou interface específica.

O equipamento parou de funcionar depois da instalação: o que devo verificar?

Verifique primeiro o acoplamento, a continuidade e a correspondência da pinagem com o equipamento. Não atribua uma função aos fios apenas pela cor.

A conexão está intermitente; preciso trocar o cabo?

Não necessariamente. Inspecione o conector, o assentamento e possíveis danos no cabo e teste a continuidade antes de decidir pela substituição.

Devo escolher este modelo ou um cabo de outro comprimento?

Escolha o E11249 se os 10 m atenderem ao percurso e a interface corresponder ao equipamento. Se precisar de outro comprimento ou de outra configuração de conector, valide outra versão no catálogo do fabricante.

Como devo instalar o conector sem danificar os contatos?

Alinhe o conector com a interface correspondente e acople sem forçar. Faça a instalação com o circuito desenergizado e confirme a pinagem na documentação aplicável.

O cabo inclui desenho ou instrução de ligação?

A ficha disponibiliza datasheet e desenho em escala. Ela não informa um diagrama de ligação ou pinout separado; consulte o datasheet e a documentação do equipamento para confirmar as conexões.
