Cabo de Conexão Fêmea IFM E11248 5m PUR IP67

Pré-visualizar: E11248 IFM - Cabo Conexão Fêmea IFM Automação Industrial 5m PUR IP67 4 Pinos

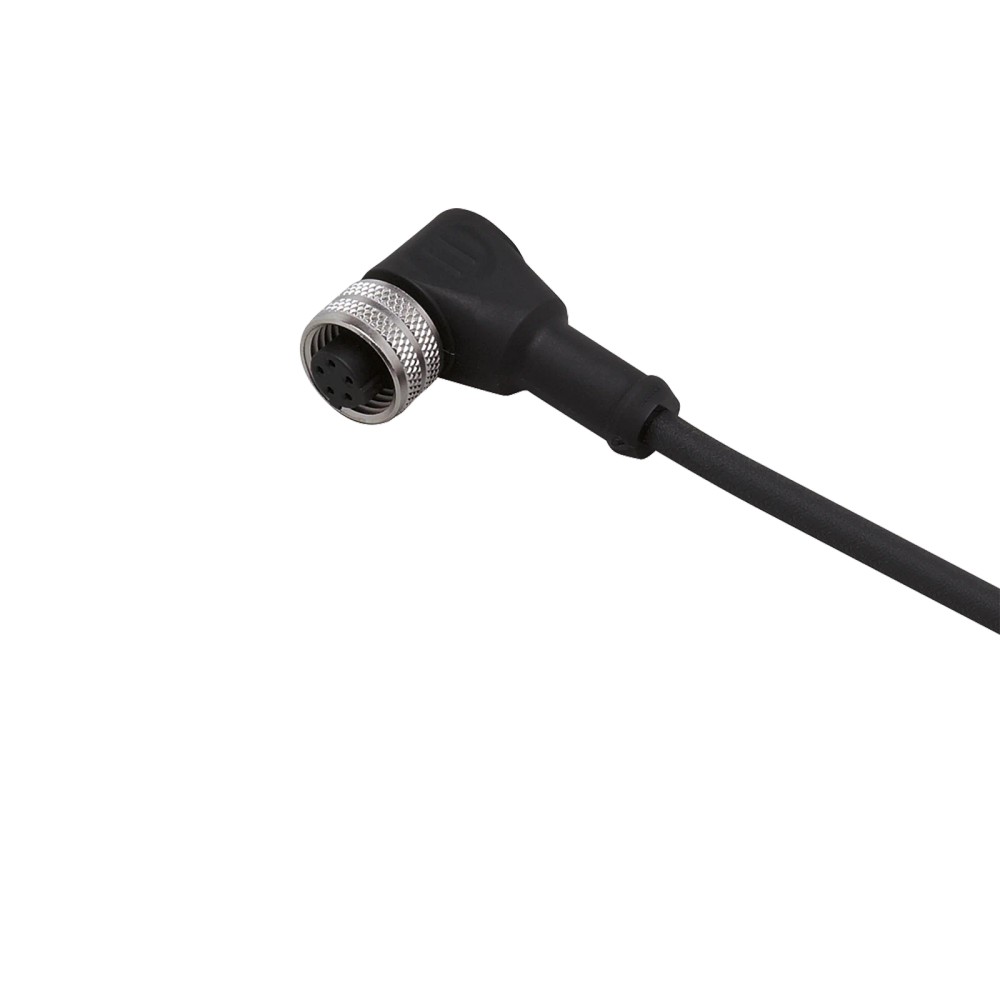

E11248 IFM - Cabo Conexão Fêmea IFM Automação Industrial 5m PUR IP67 4 Pinos

Imagem meramente ilustrativa

R$ 310,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11248
EAN: 4021179034289
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "E11248 IFM - Cabo Conexão Fêmea IFM Automação Industrial 5m PUR IP67 4 Pinos"

Destaques do Produto

Comprimento

5 m

Conector

Fêmea, angular, 1/2 polegada, codificação C

Contatos

Proteção

IP67

Tensão de operação

< 300 V AC

Temperatura ambiente

-25...90 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E11248 IFM — Cabo de conexão com conector fêmea, 5 m, PUR, IP67, 4 contatos

O E11248 é um cabo de conexão com conector fêmea para aplicações industriais e de automação. Possui cabo de 5 m com revestimento PUR, grau de proteção IP67 e quatro contatos. A conexão do soquete é angular, de 1/2 polegada, com codificação C. A tensão de operação especificada é inferior a 300 V AC.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	ifm
Código do produto	E11248
Tipo de produto	Cabo de conexão com conector fêmea
Comprimento do cabo	5 m
Material do cabo	PUR, sem halogênio
Grau de proteção	IP67
Conector	1/2 polegada, angular; codificação C; 4 contatos
Tensão de operação	< 300 V AC
Temperatura ambiente	-25...90 °C
Peso	165,2 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que exijam cabo de conexão com conector fêmea de quatro contatos, cabo de 5 m e tensão de operação inferior a 300 V AC.
Instalações em que sejam requeridos grau de proteção IP67 e revestimento de cabo PUR sem halogênio, respeitando a faixa de temperatura ambiente de -25...90 °C.
Conexões cuja interface corresponda à descrição do produto: soquete angular de 1/2 polegada, codificação C, quatro contatos.

⚠ Considere outro se precisa de:

Não selecionar quando a tensão de operação necessária for igual ou superior a 300 V AC.
Não selecionar para temperaturas ambientes fora da faixa especificada de -25...90 °C.
Não selecionar quando a conexão requerida não corresponder ao conector fêmea angular de 1/2 polegada, codificação C, com quatro contatos; confirme também a interface do equipamento antes da compra.

APLICAÇÕES E USO

Aplicação declarada: conexão em sistemas industriais e de automação industrial, quando o equipamento possui interface compatível com soquete fêmea angular de 1/2 polegada, codificação C, quatro contatos.
Pode ser considerado para instalações cuja temperatura ambiente esteja entre -25 e 90 °C e cuja tensão de operação seja inferior a 300 V AC, respeitando também os requisitos do equipamento conectado.
A ficha declara grau de proteção IP67; verifique no datasheet e nas instruções de montagem as condições necessárias para obter a proteção especificada na instalação.
A utilização em protocolos ou equipamentos específicos não está confirmada na ficha. Valide a pinagem, os requisitos elétricos e a conexão do dispositivo antes da aplicação.

COMO ESCOLHER

Antes de comprar o E11248 IFM — Cabo de conexão com conector fêmea, 5 m, PUR, IP67, 4 contatos, verifique estes pontos:

Escolha o E11248 quando

A instalação exigir cabo de conexão de 5 m, conector fêmea angular de 1/2 polegada com codificação C e quatro contatos, e as condições elétricas e ambientais estiverem dentro dos limites informados.

Procure outra configuração quando

O comprimento requerido não for 5 m, a interface do equipamento não corresponder à conexão descrita, a tensão necessária alcançar ou exceder 300 V AC, ou a temperatura ambiente ficar fora de -25...90 °C. A ficha não especifica modelos alternativos; confira o catálogo da IFM para localizar uma configuração correspondente.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm	Marca indicada nos dados do produto.
Nome do produto	Cabo de conexão com conector fêmea ifm E11248	Descrição do tipo de produto e identificação do modelo.
SKU / Part number	E11248	Código de identificação do produto no anúncio.
GTIN	4021179034289	Identificador comercial informado na ficha.
Categoria	Tecnologia de conexão	Categoria informada para o produto.
Aplicação	Aplicações industriais / automação industrial	Aplicação declarada na ficha.

Dados elétricos e conexão
Tensão de operação	< 300 V AC	Limite declarado; não interpretar como autorização para tensão igual ou superior a 300 V AC.
Tipo de conector	Fêmea	Tipo indicado nos dados básicos do anúncio.

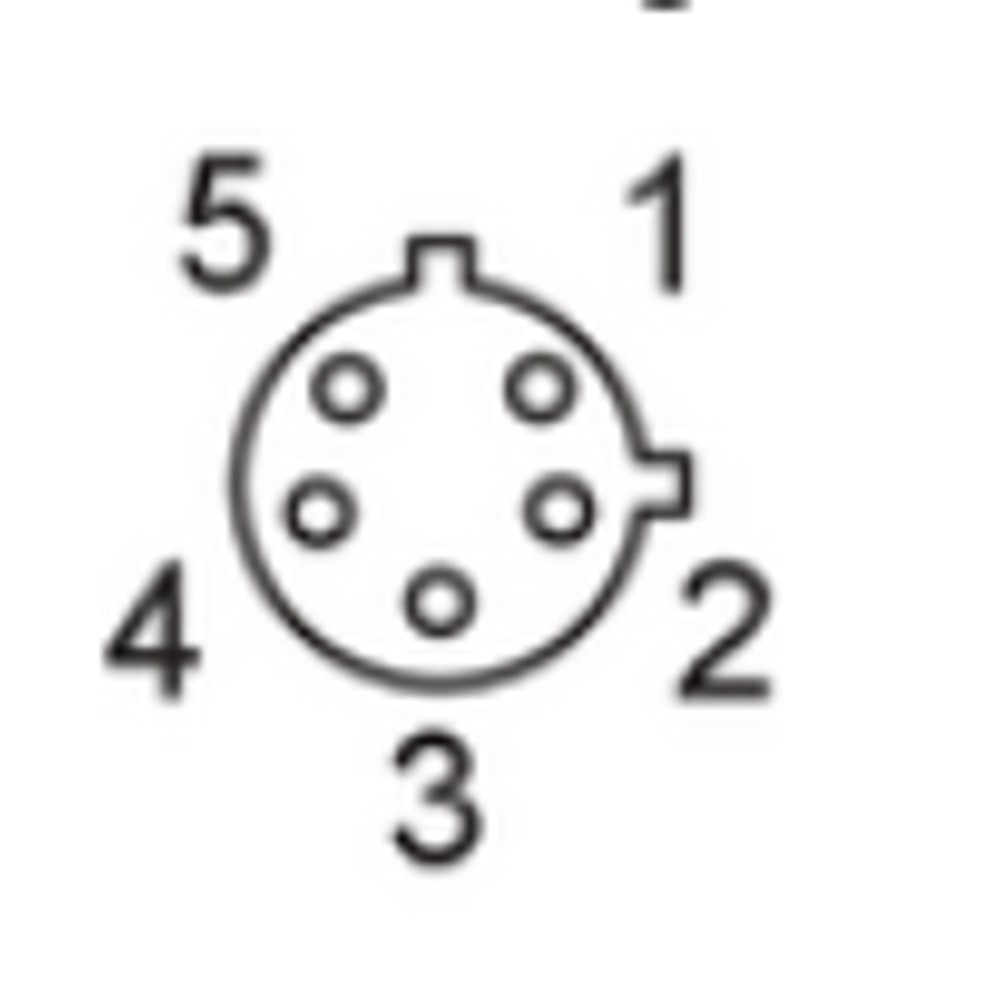

Conexão elétrica - soquete	1 x 1/2 polegada, angular; codificação C; 4 contatos; corpo em TPU; bloqueio em latão niquelado	Descrição da interface do soquete, materiais e quantidade de contatos.
Condutores	4 x 0,34 mm² (43 x Ø 0,1 mm)	Construção elétrica do cabo conforme informação de conexão elétrica da ficha.

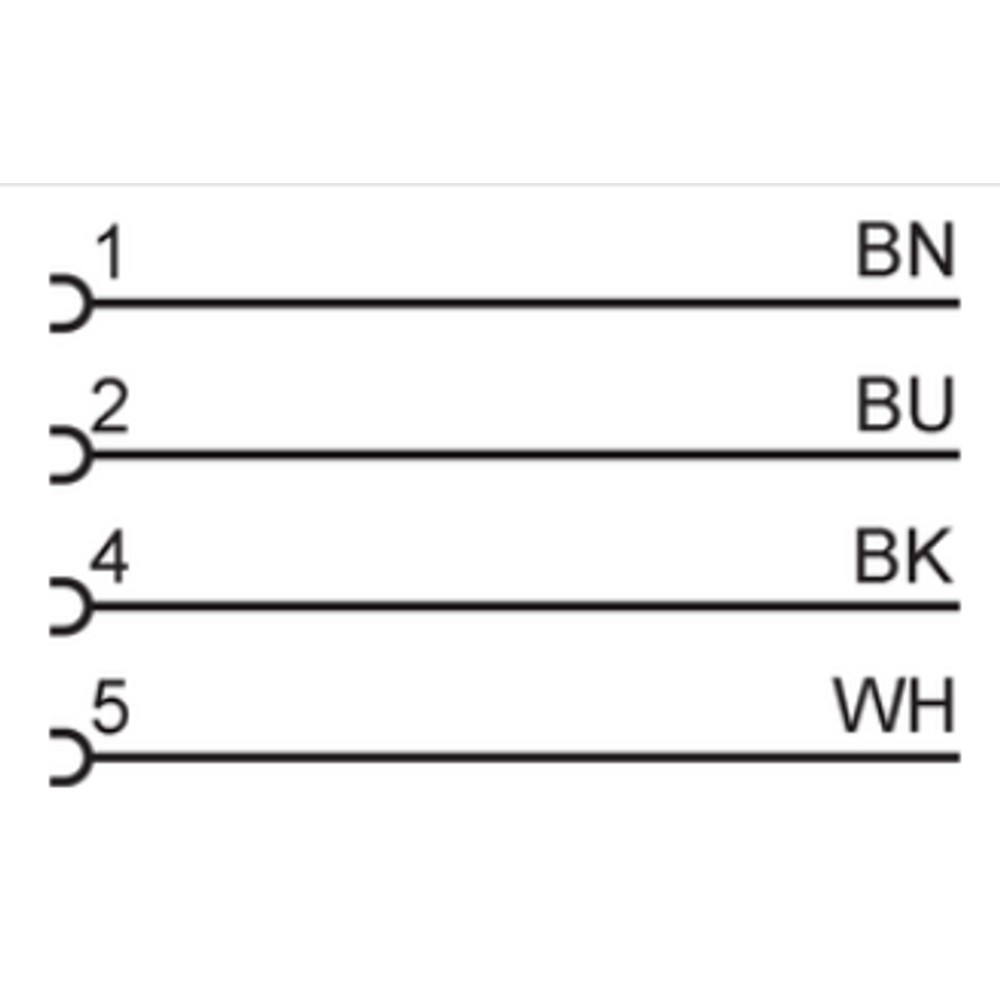

Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação por cores informada; consultar a documentação para atribuição de pinos.

Dados mecânicos e materiais
Comprimento do cabo	5 m	Comprimento especificado para o cabo.
Material do cabo	PUR	Material do revestimento indicado na ficha.
Diâmetro externo do cabo	Ø 4,7 mm	Dimensão declarada na descrição da conexão elétrica.
Material do invólucro do conector	TPU	Material indicado para o corpo do soquete.
Material do bloqueio / porca	Latão niquelado	Material indicado para o mecanismo de bloqueio.
Peso	165,2 g	Valor registrado nos dados do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Condições ambientais e proteção
Grau de proteção	IP67	Grau de proteção declarado para o produto; a ficha não detalha condições adicionais de instalação ou imersão.
Temperatura ambiente	-25...90 °C	Faixa de temperatura ambiente informada.
Sem halogênio	Sim	Característica declarada para o cabo.

Dados comerciais e documentação
NCM	8544.42.00	Classificação fiscal informada nos dados do produto.
Link do produto IFM	https://www.ifm.com/br/pt/product/E11248	Página do produto indicada na ficha.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A compatibilidade de comunicação deve ser determinada pelo equipamento conectado e pela atribuição de contatos indicada pelo fabricante.

Conexões

Elétrica Cabo com conector fêmea angular de 1/2 polegada, codificação C, quatro contatos; tensão de operação < 300 V AC. O cabo tem quatro condutores identificados BK (preto), BN (marrom), BU (azul) e WH (branco). Confirme a pinagem do dispositivo no datasheet antes da ligação; as cores não substituem a identificação dos pinos.

Processo Não se aplica como conexão de processo. A conexão indicada é elétrica: soquete fêmea angular de 1/2 polegada, codificação C, com corpo em TPU e bloqueio de latão niquelado.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conexão correspondente a soquete fêmea angular de 1/2 polegada, codificação C, quatro contatos	✓	A interface descrita coincide com a conexão elétrica informada para o cabo; confirme a disposição dos contatos no datasheet do equipamento.
Aplicação com tensão de operação inferior a 300 V AC	✓	Está dentro do limite de tensão de operação declarado para o produto.
Aplicação que exige operação em tensão igual ou superior a 300 V AC	✗	A tensão especificada é inferior a 300 V AC; a ficha não autoriza operação a partir desse valor.
Instalação com temperatura ambiente entre -25 e 90 °C	✓	A faixa coincide com a temperatura ambiente informada para o produto.
Dispositivo com conexão, codificação ou número de contatos diferente	✗	A ficha identifica uma conexão angular de 1/2 polegada, codificação C, com quatro contatos; não há evidência de compatibilidade mecânica ou elétrica com outras interfaces.
Aplicação que exige um protocolo de comunicação específico	✗	Não há protocolo de comunicação especificado na ficha. A adequação depende da pinagem e dos requisitos do dispositivo conectado.

INSTALAÇÃO

Como instalar o E11248 IFM — Cabo de conexão com conector fêmea, 5 m, PUR, IP67, 4 contatos

Confirme no equipamento a compatibilidade mecânica da conexão: fêmea, angular, 1/2 polegada, codificação C e quatro contatos.
Verifique que a tensão de operação prevista seja inferior a 300 V AC e que a temperatura ambiente permaneça entre -25 e 90 °C.
Consulte o datasheet do E11248 e do dispositivo para identificar a pinagem; não deduza a função dos pinos somente pelas cores dos fios.
Inspecione o conector e o cabo antes da montagem; não use o conjunto se houver danos visíveis.
Alinhe o conector com a interface correspondente e acople sem forçar os contatos; use o mecanismo de bloqueio conforme a orientação do fabricante do equipamento.
Após a conexão, confirme o assentamento do conector e verifique a instalação conforme os procedimentos do equipamento e do datasheet.

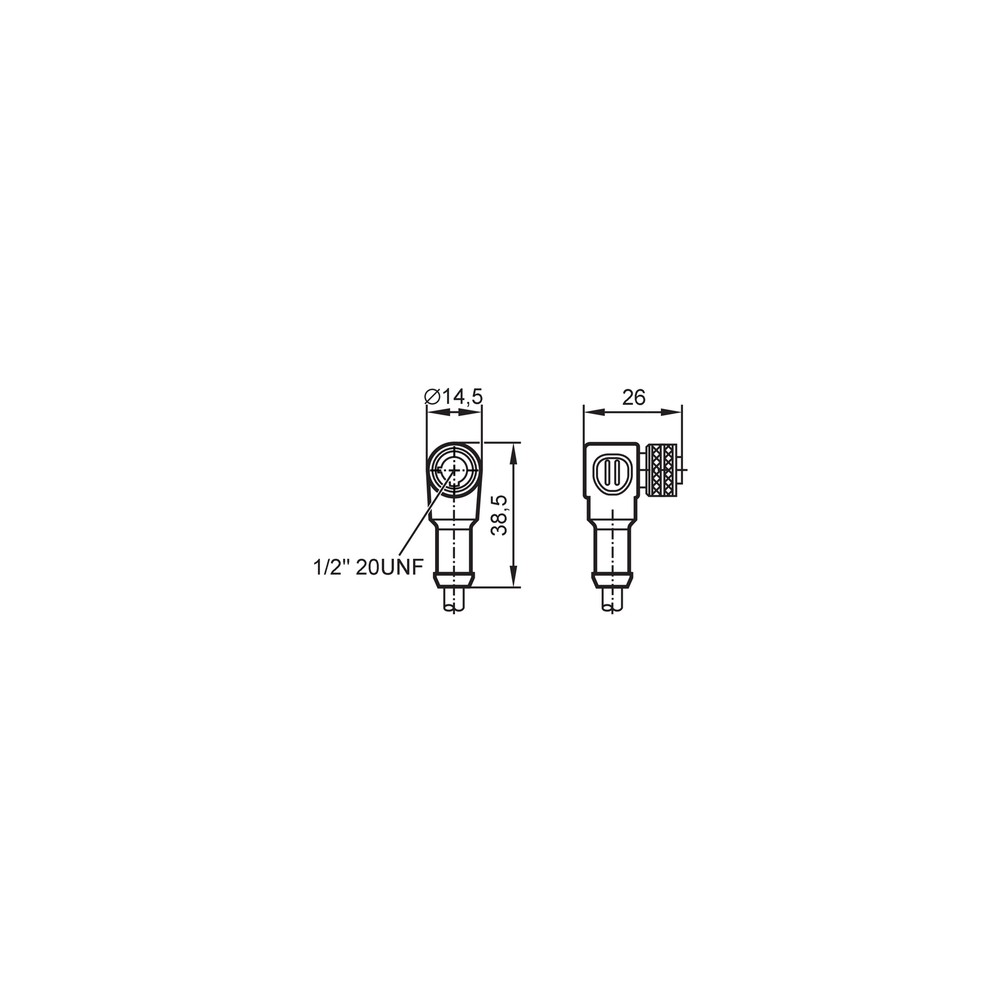

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento não reconhece a conexão após a montagem.	Interface, codificação ou quantidade de contatos incompatível, ou conector não totalmente acoplado.	Confira a identificação da conexão no equipamento, a codificação C e os quatro contatos; inspecione o encaixe e consulte a documentação de ambos os dispositivos.
O circuito não funciona ou apresenta sinais elétricos incorretos.	Pinagem incompatível ou ligação dos condutores diferente da exigida pelo equipamento.	Desenergize conforme o procedimento da instalação e compare a pinagem do dispositivo com o datasheet; não use apenas as cores dos fios como referência de função.
Há interrupção intermitente da conexão.	Acoplamento incompleto, mecanismo de bloqueio não corretamente assentado ou dano físico no cabo/conector.	Inspecione o conector e o cabo, confirme o acoplamento e verifique a continuidade com o circuito desenergizado e conforme os procedimentos aplicáveis.
A proteção contra ingresso não corresponde ao esperado na instalação.	Conector não totalmente acoplado, dano ou montagem fora das condições necessárias para o grau de proteção declarado.	Inspecione o estado e o assentamento do conector e consulte o datasheet para as condições de instalação associadas ao IP67.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM E11248 (português) (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E11248 e para que serve?

É um cabo de conexão com conector fêmea para aplicações industriais e de automação. A ficha especifica uma conexão angular de 1/2 polegada, codificação C, com quatro contatos.

O que vem com o produto e qual é o comprimento do cabo?

A embalagem está indicada como uma peça: o cabo E11248. O cabo tem 5 m; a ficha não lista acessórios inclusos.

Posso usar este cabo em um circuito com tensão de 300 V AC?

A ficha especifica tensão de operação inferior a 300 V AC. Portanto, ela não confirma a utilização a 300 V AC; consulte o fabricante se a aplicação exigir esse valor.

Ele é compatível com qualquer conector de quatro pinos?

Não é possível concluir isso apenas pelo número de contatos. A conexão indicada é fêmea, angular, de 1/2 polegada e codificação C; confirme também a correspondência mecânica e a pinagem do equipamento.

Este cabo serve para temperaturas abaixo de -25 °C ou acima de 90 °C?

A faixa de temperatura ambiente informada é de -25...90 °C. A ficha não confirma operação fora desses limites.

O equipamento não funciona depois que conectei o cabo; o que devo conferir?

Verifique se a interface e a codificação correspondem às do equipamento e se o conector está completamente acoplado. Depois, compare a pinagem no datasheet do cabo e do dispositivo, sem presumir a função dos condutores pelas cores.

A conexão fica intermitente; preciso trocar o cabo?

Não necessariamente. Antes de substituir, inspecione o cabo e o conector, confira o acoplamento e verifique a continuidade com o circuito desenergizado, conforme os procedimentos aplicáveis.

Como escolher entre este cabo e outra versão?

Escolha o E11248 quando os 5 m, o conector fêmea angular de 1/2 polegada com codificação C e quatro contatos forem compatíveis com a instalação. Se precisar de outro comprimento ou interface, consulte o catálogo IFM para identificar uma versão correspondente.

Como devo instalar e alinhar o conector?

Confirme a interface e a pinagem na documentação do equipamento, alinhe o conector e acople sem forçar os contatos. Consulte o datasheet para as instruções específicas de montagem e para as condições relacionadas ao IP67.

O cabo inclui acessórios ou um diagrama de pinagem?

A ficha informa uma peça por embalagem e não lista acessórios inclusos. Ela fornece o datasheet do produto; consulte esse documento para informações de ligação e pinagem.
