Cabo de Conexão Fêmea M12 IFM 5m

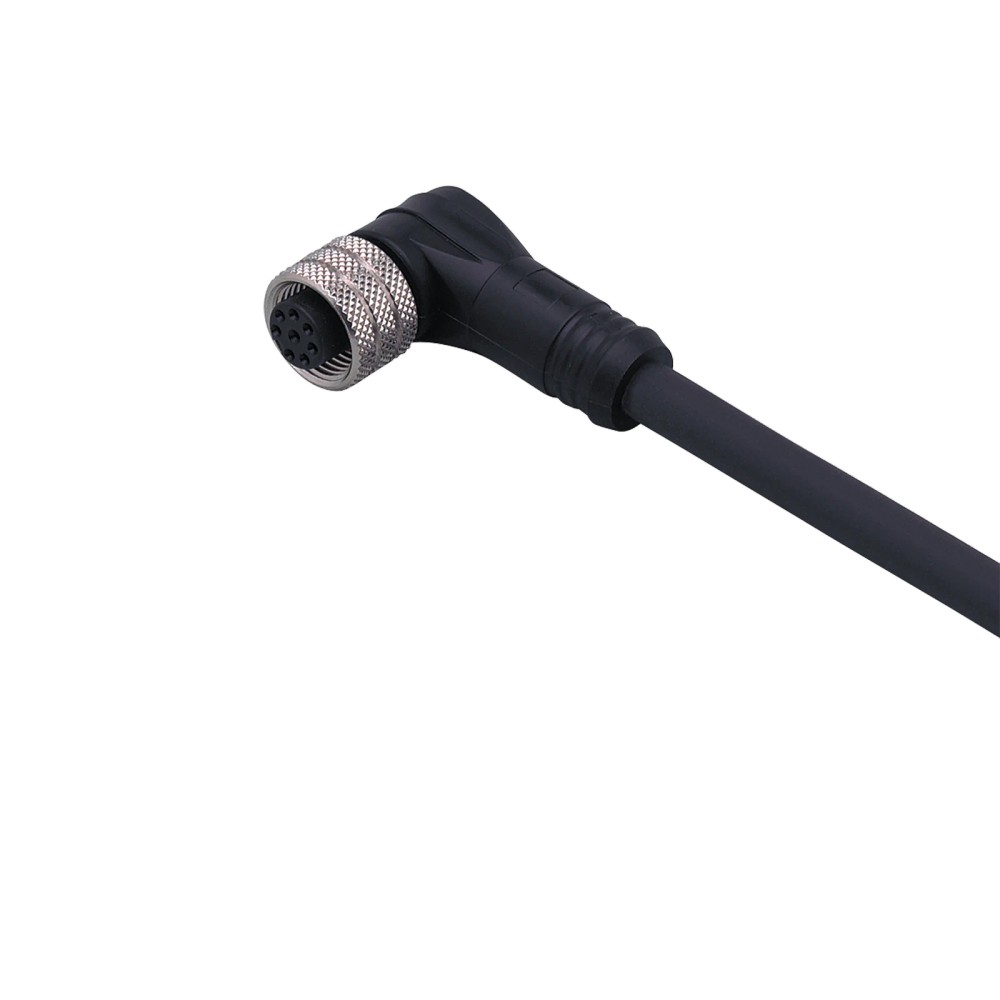

Pré-visualizar: E11232 IFM - Cabo de Conexão Fêmea M12 Angular Automação Industrial 8 Polos 5m PUR IP67

E11232 IFM - Cabo de Conexão Fêmea M12 Angular Automação Industrial 8 Polos 5m PUR IP67

Imagem meramente ilustrativa

R$ 517,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11232
EAN: 4021179034128
NCM do produto: 85444200

Destaques do Produto Tipo de Conector M12...mais

Fechar menu

Saiba mais sobre: "E11232 IFM - Cabo de Conexão Fêmea M12 Angular Automação Industrial 8 Polos 5m PUR IP67"

Destaques do Produto

Tipo de Conector

M12 Angular

Quantidade de Polos

8 Polos

Comprimento

5 metros

Material

PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E11232 IFM - Cabo de Conexão Fêmea M12 Angular Automação Industrial 8 Polos 5m PUR IP67

Este cabo de conexão industrial possui conector fêmea M12 angular com 8 polos e extensão de 5 metros. Projetado para aplicações de automação, garante robustez com isolamento em PUR e contatos banhados a ouro. É uma solução confiável para ambientes industriais com exigência de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
Conexão	M12 Fêmea Angular
Número de Polos	8
Comprimento	5 m
Material	PUR
Proteção	IP 67
Corrente Nominal	2 A
Temperatura	-25 a 80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e sistemas de controle I/O.
Conexão de sensores e atuadores com interface M12 de 8 polos.
Ambientes com presença de óleos e necessidade de resistência à abrasão.
Sistemas fixos ou móveis que requerem flexibilidade e durabilidade PUR.

⚠ Considere outro se precisa de:

Aplicações com temperatura ambiente acima de 80 °C.
Circuitos que excedam a corrente nominal de 2 A.
Ambientes com alta interferência eletromagnética onde cabos blindados são obrigatórios.
Conexão com dispositivos de codificação diferente de M12 A-coded.

APLICAÇÕES E USO

Conexão de sensores industriais em linhas de montagem.
Integração de blocos de distribuição I/O modulares.
Sistemas de automação que exigem resistência à presença de óleos.
Ambientes industriais que necessitam de materiais isentos de silicone.

COMO ESCOLHER

Antes de comprar o E11232 IFM - Cabo de Conexão Fêmea M12 Angular Automação Industrial 8 Polos 5m PUR IP67, verifique estes pontos:

Quando escolher este cabo

Utilize este cabo quando sua aplicação exigir 8 polos em uma interface M12 padrão A e o ambiente de trabalho apresentar óleos, abrasão ou umidade, onde a capa de PUR se torna essencial.

Quando buscar outra alternativa

Se a aplicação necessitar de comprimento superior a 5 metros, blindagem para EMI, ou se o ambiente de trabalho ultrapassar 80°C, consulte outras opções de cabos específicas para essas condições.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos e Físicos
Material do Revestimento	PUR	Indica resistência a abrasão, óleos e flexibilidade superior em ambientes industriais.
Comprimento do Cabo	5 metros	Comprimento total para alcance de conexões em campo.
Corrente Nominal	2 A	Capacidade máxima de carga a temperaturas de até 40°C.
Tensão de Operação	< 30 V AC / < 36 V DC	Limites elétricos de isolação segura para sinal e potência de baixo nível.

Dados Mecânicos e Ambientais
Conector	M12 Angular, 8 polos	Geometria do conector para acesso em espaços reduzidos.
Temperatura de operação	-25 a 80 °C	Faixa de temperatura ambiente permitida para operação segura do cabo.
Grau de proteção	IP 67	Proteção contra poeira e imersão temporária.
Torque de aperto	0.7...0.9 Nm	Força necessária para garantir vedação e contato elétrico correto.

COMPATIBILIDADE

Comunicação

• Sinais Digitais I/O

• Sinais Analógicos

• Interface M12 Padrão A

Conexões

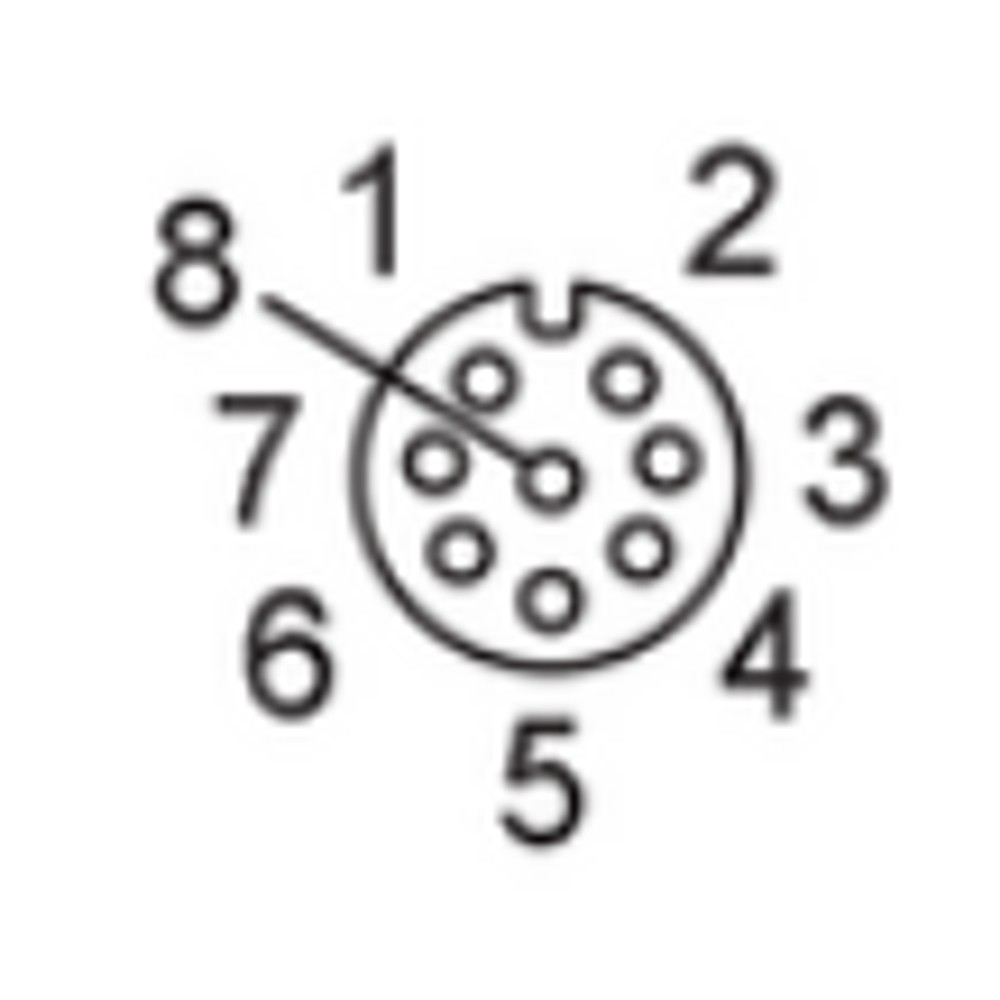

Elétrica 8 x 0,25 mm², codificação A

Processo Conector M12 Fêmea

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com presença de óleo e lubrificantes	✓	O revestimento em PUR possui excelente resistência química a óleos industriais.
Uso em sistemas de potência acima de 2A	✗	A corrente nominal máxima é de 2A; exceder isso causa superaquecimento.
Conexão com sensores de 3 ou 4 fios	✓	Embora tenha 8 polos, a interface M12 padrão A é compatível mecanicamente, desde que a pinagem do equipamento corresponda.

INSTALAÇÃO

Como instalar o E11232 IFM - Cabo de Conexão Fêmea M12 Angular Automação Industrial 8 Polos 5m PUR IP67

Verifique a integridade do cabo e do conector antes da instalação.
Limpe o conector do dispositivo onde será acoplado.
Alinhe a chaveta do conector M12 com o dispositivo.
Encaixe o conector angular de forma que a saída do cabo fique na posição desejada.
Rosqueie a porca de latão manualmente até sentir resistência.
Aperte o conector com ferramenta dinamométrica aplicando entre 0,7 e 0,9 Nm.

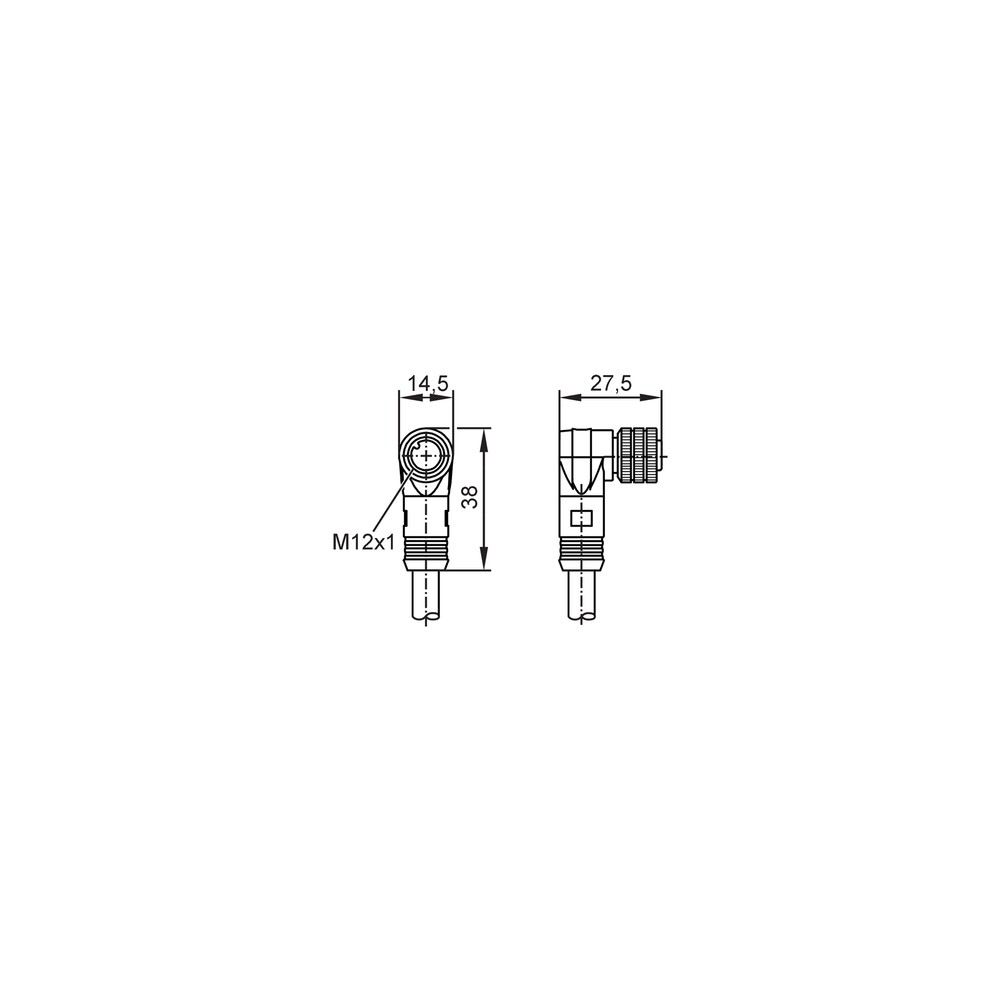

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Desconexão física ou ingresso de umidade no conector.	Torque de aperto fora da especificação (abaixo de 0,7 Nm).	Verificar se a porca está firme e o anel de vedação está posicionado corretamente.
Sinal intermitente ou perda de comunicação.	Contaminação ou oxidação nos contatos.	Inspecionar visualmente os 8 pinos quanto a sinais de corrosão ou detritos.
Corte interno ou ruptura no revestimento PUR.	Cabo tensionado além do raio de curvatura permitido.	Verificar integridade da capa externa e continuidade do cabo com multímetro.
Aquecimento do cabo ou derretimento da isolação.	Sobrecarga elétrica.	Verificar se a corrente aplicada no sistema ultrapassa os 2 A nominais.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados do Cabo E11232 (Datasheet) Desenho Dimensional Técnico (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este produto e quais são suas características principais?

O E11232 é um cabo de conexão industrial com conector fêmea M12, 8 polos, com 5 metros de comprimento, destinado a automação.

Este cabo é resistente a ambientes industriais agressivos?

Sim, ele possui grau de proteção IP67 e isolamento em PUR, sendo adequado para ambientes industriais exigentes.

Existe alguma restrição de temperatura ou corrente para o uso deste cabo?

Não, este modelo não é recomendado para aplicações que excedam 80°C de temperatura ambiente ou correntes superiores a 2 A.

Este cabo possui blindagem contra interferência eletromagnética?

Este cabo não deve ser utilizado em aplicações que exijam blindagem contra interferência eletromagnética (EMC), pois é um cabo padrão não blindado.

Como diagnosticar falhas de conexão intermitentes?

Se houver falha intermitente, verifique o aperto do conector M12, que deve estar entre 0,7 e 0,9 Nm, e inspecione os pinos quanto à oxidação.

O que indica mau funcionamento no sinal transmitido?

Sintomas como queda de tensão ou sinal instável podem indicar sobrecarga de corrente ou fadiga do condutor devido à curvatura excessiva.

Posso usar este cabo em sensores de 4 pinos?

Este cabo é uma solução dedicada para conectividade M12 de 8 polos; se sua aplicação requer 4 ou 5 polos, procure modelos específicos de 4/5 pinos para garantir a compatibilidade mecânica.

Este cabo serve para comunicação industrial tipo Fieldbus?

Este cabo é ideal para dispositivos com interface M12 padrão A, enquanto outros cabos (como os de codificação B ou D) possuem chaves mecânicas diferentes que impedem o encaixe.

Como deve ser feita a instalação física do conector?

O aperto deve ser manual seguido de ajuste final com ferramenta dinamométrica, respeitando o limite de 0,9 Nm para evitar danos à rosca do latão niquelado.

Qual a procedência deste cabo de conexão?

O produto é fabricado pela IFM Electronic, seguindo os padrões globais de qualidade e certificações de conformidade para o mercado de automação.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento externo do cabo, conhecido pela alta resistência mecânica, abrasão e óleo (Ref.: material_revestimento).

IP67

Grau de proteção contra entrada de poeira e imersão temporária em água (Ref.: grau_protecao).

M12 A-coded

Padrão de conector circular de 12mm de diâmetro com codificação A, voltado para sensores e atuadores padrão (Ref.: tipo_conector).

Latão Niquelado

Material da porca de fixação, escolhido pela resistência à corrosão em ambientes industriais (Ref.: material_porca).

Sem Silicone

Especificação crítica para ambientes de pintura ou revestimento, onde o silicone poderia contaminar o processo (Ref.: isento_silicone).
