Cabo de Conexão Fêmea M12 IFM 8 Polos 2m PUR IP67

Pré-visualizar: E11231 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 8 Polos 2m PUR IP67

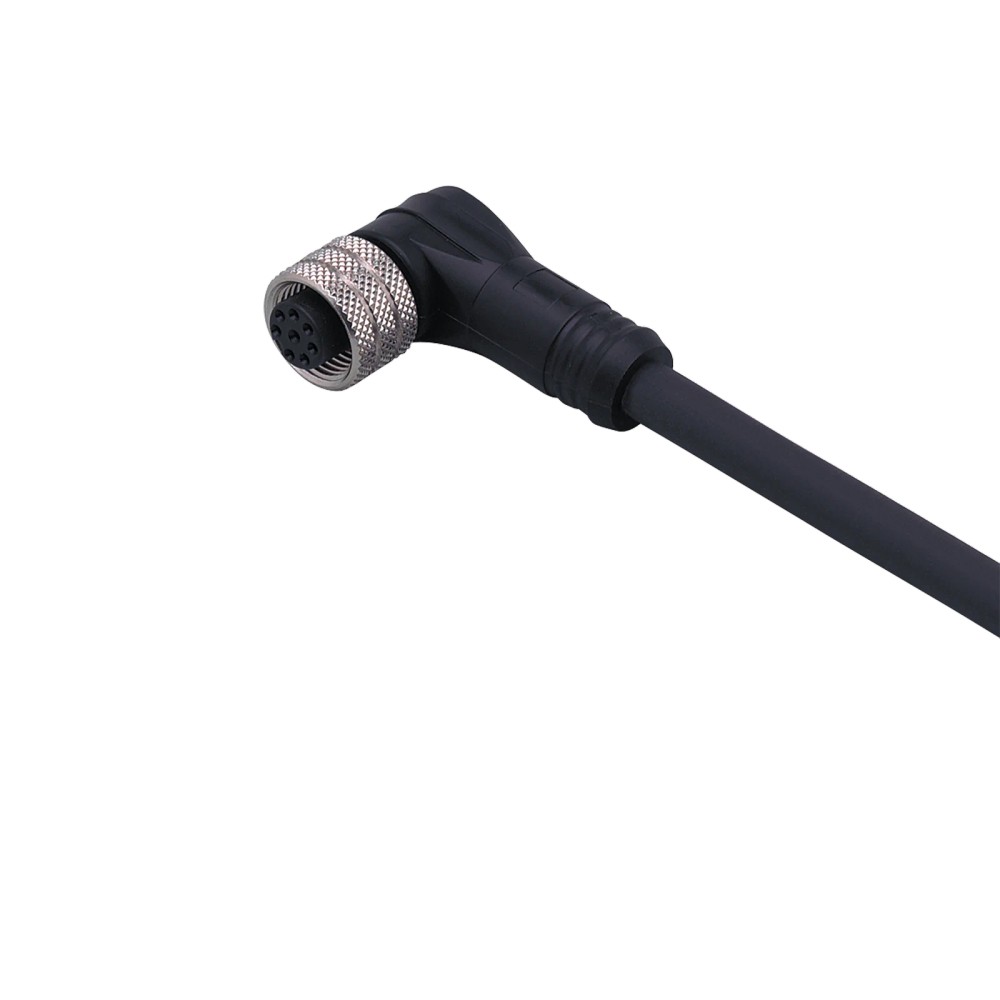

E11231 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 8 Polos 2m PUR IP67

Imagem meramente ilustrativa

R$ 420,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11231
EAN: 4021179034111
NCM do produto: 85444200

Destaques do Produto Tipo de conector...mais

Fechar menu

Saiba mais sobre: "E11231 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 8 Polos 2m PUR IP67"

Destaques do Produto

Tipo de conector

Fêmea M12 angular

Número de polos

Comprimento

2 m

Revestimento

PUR

Proteção

IP67

Limites elétricos informados

< 30 V AC / < 36 V DC; carga total de 2 A até 40 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E11231 IFM — Cabo de conexão fêmea M12 angular, 8 polos, 2 m, PUR, IP67

O E11231 é um cabo de conexão com conector fêmea M12 angular de 8 polos, destinado a aplicações industriais e de automação. Possui cabo de 2 m com revestimento PUR, grau de proteção IP67 e contatos banhados a ouro. Sua tensão de operação é inferior a 30 V AC ou 36 V DC, e a capacidade de carga total informada é de 2 A a até 40 °C.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E11231
Conector	Fêmea M12 angular, codificação A, 8 polos
Comprimento do cabo	2 m
Material do cabo e do corpo do conector	PUR
Grau de proteção	IP67
Tensão de operação	< 30 V AC / < 36 V DC
Capacidade de carga total	2 A (até 40 °C)
Temperatura ambiente	-25 a 80 °C
Diâmetro do cabo	6,8 mm
Conexão elétrica do cabo	8 x 0,25 mm²

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que exijam conector fêmea M12 angular, codificação A, com 8 polos.
Instalações compatíveis com cabo de 2 m, condutores de 8 x 0,25 mm² e os limites elétricos especificados.
Ambientes que atendam à faixa de temperatura ambiente de -25 a 80 °C e à condição de proteção IP67 da conexão montada corretamente.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir conector com número de polos, gênero, codificação ou geometria diferente dos especificados.
Não utilizar fora dos limites declarados de tensão, carga total ou temperatura ambiente.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: conexões em aplicações industriais e de automação industrial, desde que o equipamento receptor corresponda ao conector M12 fêmea angular, codificação A, de 8 polos e à pinagem elétrica requerida.
Possibilidade de uso: interligação de dispositivos compatíveis em instalações com percurso de cabo de 2 m; confirme a pinagem do dispositivo e os limites de tensão, carga e temperatura antes da ligação.
A ficha informa IP67; não interprete esse grau como autorização para imersão contínua ou para uso com conexão desacoplada. Consulte a documentação do fabricante para condições específicas de montagem e exposição.

COMO ESCOLHER

Antes de comprar o E11231 IFM — Cabo de conexão fêmea M12 angular, 8 polos, 2 m, PUR, IP67, verifique estes pontos:

Escolha o E11231 quando

A interface requerida for fêmea M12 angular, codificação A, com 8 polos, e o comprimento de 2 m atender ao trajeto. Verifique também os limites de tensão, carga total e temperatura.

Procure outra configuração quando

O equipamento exigir outro gênero ou formato de conector, outra codificação, quantidade de polos ou comprimento. Confirme a pinagem e os requisitos elétricos do dispositivo antes de substituir por outra configuração.

ESPECIFICAÇÕES TÉCNICAS

Identificação
Marca	IFM	Identificação do fabricante indicada no anúncio.
Modelo	E11231	Código do produto indicado no anúncio.
Part number	ADOAH080MSS0002H08	Referência de peça apresentada nos dados do catálogo.
GTIN	4021179034111	Identificador comercial informado.
Categoria	Tecnologia de conexão; cabo de conexão	Classificação do produto.

Área de aplicação
Aplicação informada	Aplicações industriais e automação industrial	Uso indicado na descrição do produto.

Dados elétricos
Tensão de operação	< 30 V AC / < 36 V DC	Limites de tensão declarados.
Capacidade de carga total	2 A até 40 °C	Valor nominal informado para carga total, condicionado à temperatura indicada.
Classe de proteção	III	Classificação declarada na ficha.

Conexões e condutores
Conexão elétrica — soquete	1 x M12, angular; codificação A; 8 contatos	Configuração mecânica e número de contatos do conector.
Contatos	Dourados	Acabamento dos contatos informado pelo fabricante.
Conexão elétrica — cabo	2 m, PUR, preto, Ø 6,8 mm; 8 x 0,25 mm²	Construção e dimensões elétricas declaradas para o cabo.

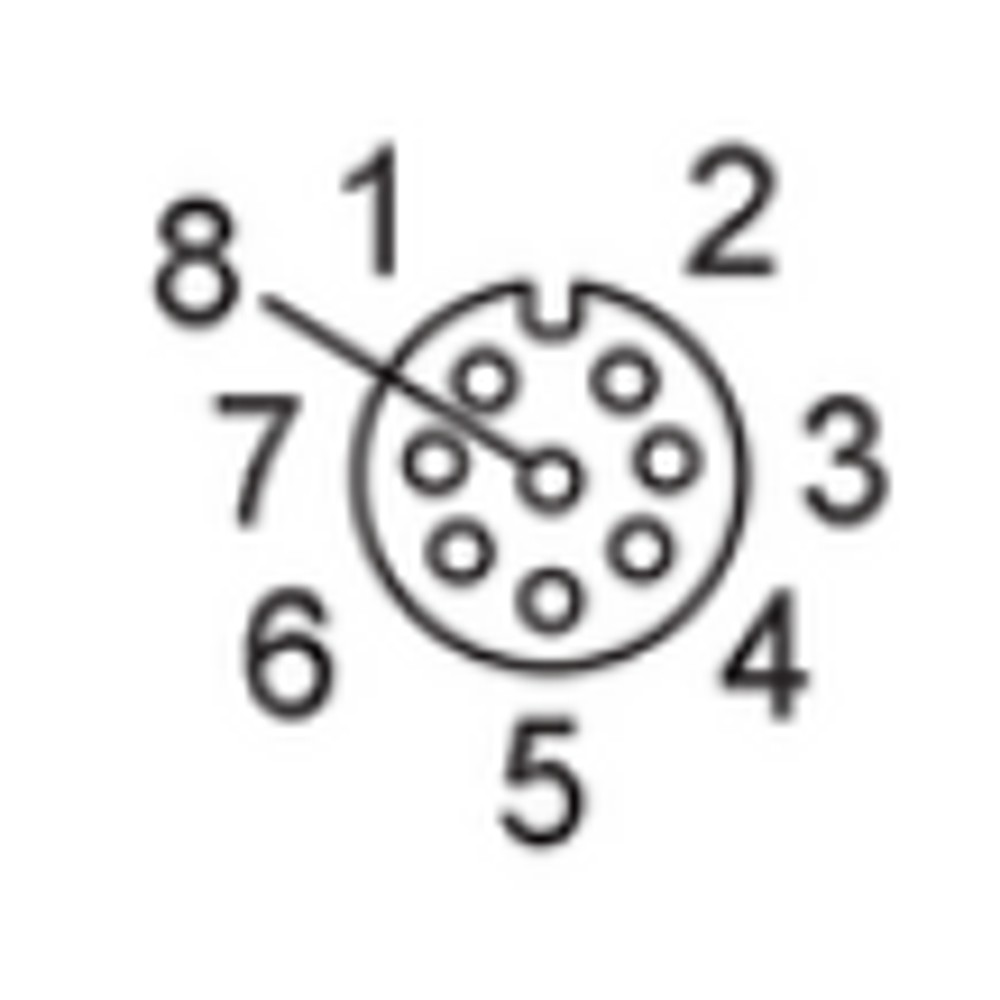

Codificação de cores dos fios	DIN EN 60947-5-2: 1=BN marrom, 2=WH branco, 3=BU azul, 4=BK preto, 5=GY cinza, 6=PK rosa, 7=VT violeta, 8=OG laranja	Correspondência de cores e posições fornecida na ficha.

Condições ambientais e proteção
Temperatura ambiente	-25 a 80 °C	Faixa ambiente declarada.
Grau de proteção	IP67	Grau de proteção especificado; aplicável à conexão quando montada conforme os requisitos do fabricante.
Material do revestimento e do corpo	PUR	Material especificado para cabo e corpo do conector.
Sem silicone	Sim	Característica especial declarada.

Dados mecânicos
Tipo de conector	Fêmea M12 angular	Formato e gênero do conector informados.
Material da porca de bloqueio	Latão niquelado	Material declarado para o elemento de bloqueio.
Torque máximo de aperto	0,7 a 0,9 Nm	Faixa de torque informada para o bloqueio do conector.
Dimensões	27,5 x 14,5 x 38 mm	Dimensões declaradas no catálogo.
Peso	170,46 g	Massa informada no conjunto de dados do catálogo.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha. A compatibilidade de sinal depende da pinagem e dos requisitos elétricos dos dispositivos conectados.

Conexões

Elétrica Cabo de 2 m, PUR, preto, Ø 6,8 mm, com 8 condutores de 0,25 mm². Conector fêmea M12 angular, codificação A, 8 contatos dourados. Tensão de operação: < 30 V AC / < 36 V DC. Capacidade de carga total: 2 A até 40 °C.

Processo Conexão elétrica por conector fêmea M12 angular, codificação A. Compatibilidade mecânica requer conector correspondente; a ficha não especifica conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com receptáculo M12 macho, codificação A, 8 polos e pinagem eletricamente compatível	✓	O conector do cabo é fêmea M12 angular, codificação A, com 8 contatos; confirme a pinagem e os limites elétricos da aplicação.
Aplicação que exige 2 m de cabo e condutores de 8 x 0,25 mm²	✓	Essas características correspondem aos dados informados para o produto.
Circuito que excede 2 A de carga total ou os limites de tensão especificados	✗	A ficha informa capacidade de carga total de 2 A até 40 °C e tensão inferior a 30 V AC / 36 V DC.
Acoplamento com conector de codificação, gênero ou número de polos diferente	✗	A configuração mecânica especificada é fêmea M12 angular, codificação A, com 8 contatos.
Ambiente fora da faixa de -25 a 80 °C	✗	A faixa de temperatura ambiente informada é de -25 a 80 °C.

INSTALAÇÃO

Como instalar o E11231 IFM — Cabo de conexão fêmea M12 angular, 8 polos, 2 m, PUR, IP67

Confirme no datasheet do equipamento receptor o gênero, a codificação, o número de polos e a pinagem exigidos.
Verifique se a tensão, a carga total e a temperatura ambiente da aplicação estão dentro dos limites declarados para o cabo.
Inspecione o conector, os contatos e o cabo; não instale se houver dano visível.
Alinhe a codificação do conector com o receptáculo compatível e acople sem forçar os contatos.
Aperte o bloqueio dentro da faixa informada de 0,7 a 0,9 Nm, evitando exceder o torque especificado.
Após a conexão, verifique o encaixe e a continuidade funcional da ligação conforme os procedimentos da máquina e do equipamento conectado.

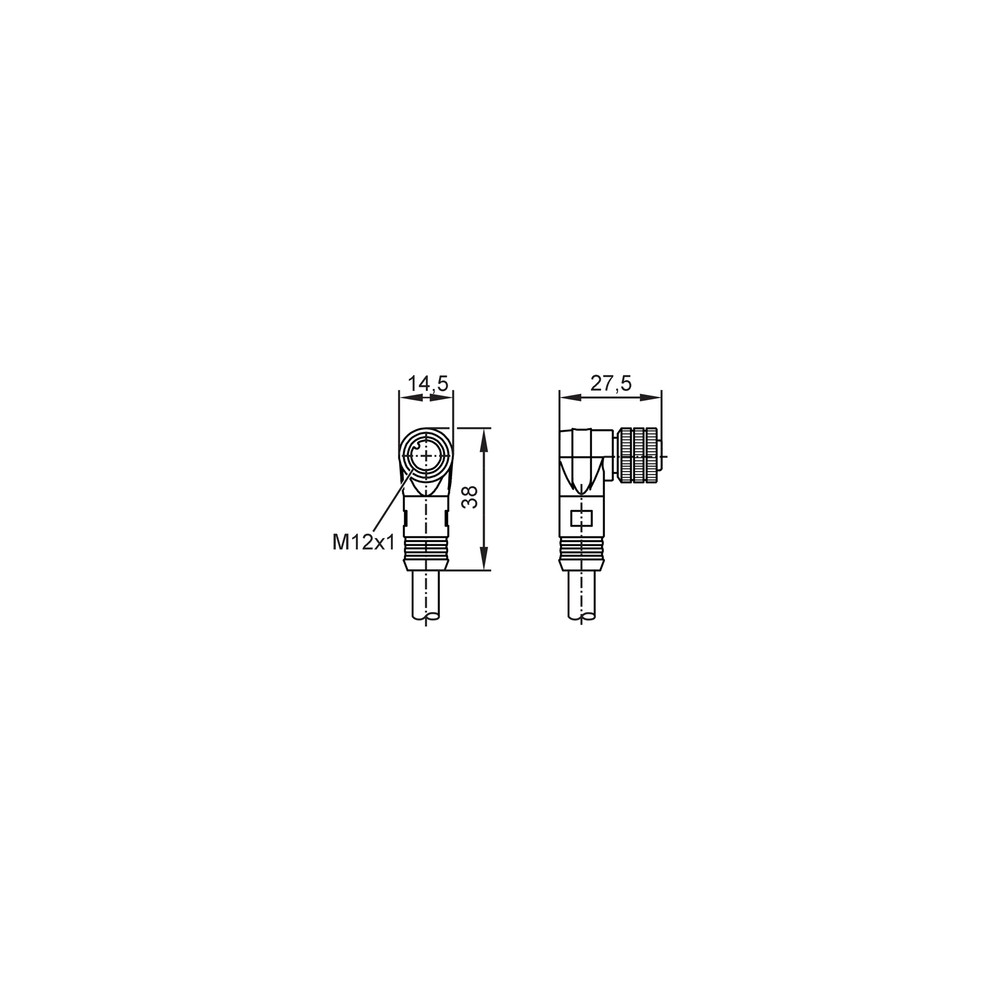

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece sinais ou apresenta funcionamento intermitente.	Pinagem incompatível, acoplamento incompleto ou contato comprometido.	Compare a pinagem do equipamento com a codificação de cores e posições dos fios indicada na ficha; inspecione e reassente a conexão com a máquina desenergizada conforme o procedimento aplicável.
A conexão não acopla ou o bloqueio não fecha corretamente.	Incompatibilidade de gênero, codificação, número de polos ou alinhamento do conector.	Confirme se o receptáculo é compatível com M12 fêmea angular, codificação A, 8 polos; examine o alinhamento antes de aplicar torque.
Há perda de funcionamento após exposição a umidade.	Conexão incompletamente acoplada, vedação comprometida ou condição de instalação fora das instruções aplicáveis ao IP67.	Inspecione o acoplamento e o estado do conector; consulte o datasheet para as condições de montagem e proteção antes de religar.
O cabo ou o circuito apresenta aquecimento ou interrupção sob carga.	Carga total ou condições elétricas acima dos limites declarados, ou falha na conexão.	Meça a carga e a tensão do circuito e compare com os limites de 2 A até 40 °C e < 30 V AC / < 36 V DC; inspecione o acoplamento.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica E11231 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E11231 e para que serve?

É um cabo de conexão industrial com conector fêmea M12 angular de 8 polos. Serve para conectar equipamentos cuja interface e pinagem sejam compatíveis.

Com quais equipamentos o conector pode ser acoplado?

Mecanicamente, exige um receptáculo compatível com M12, codificação A e 8 polos. A compatibilidade elétrica depende da pinagem e dos requisitos do equipamento conectado.

O que acompanha o produto?

A ficha identifica uma peça: o cabo de conexão E11231. Não há acessórios adicionais listados como inclusos.

Este cabo serve para um receptáculo M12 de 4 polos?

Não corresponde à configuração especificada: o E11231 tem 8 contatos. Não force o acoplamento; selecione uma configuração compatível com o receptáculo e com a pinagem requerida.

Posso usar o E11231 em tensão acima de 30 V AC ou 36 V DC?

A ficha declara tensão de operação inferior a 30 V AC e inferior a 36 V DC. Uma aplicação acima desses limites não está indicada para este produto.

O equipamento parou de comunicar depois de conectar o cabo; o que verifico antes de trocar?

Confira se a codificação e a pinagem do receptáculo correspondem aos oito condutores do cabo. Verifique também se o conector está alinhado e completamente acoplado.

A conexão falha quando há movimento no cabo; qual pode ser a causa?

Uma conexão incompleta ou dano no cabo pode causar interrupções. Inspecione o cabo e o conector e verifique a continuidade seguindo o procedimento de manutenção da instalação.

Devo comprar este cabo ou procurar uma versão de outro comprimento?

Escolha o E11231 quando 2 m forem suficientes e a configuração fêmea M12 angular, codificação A, de 8 polos atender ao equipamento. Se o percurso exigir outro comprimento ou interface, procure uma configuração correspondente.

Que cuidado devo ter ao apertar o conector?

Alinhe a codificação antes de acoplar e não force o conector. A ficha informa torque de aperto de 0,7 a 0,9 Nm para o bloqueio.

O E11231 pode ser usado em qualquer ambiente IP67?

A classificação informada é IP67 e a faixa de temperatura ambiente é de -25 a 80 °C. A condição de proteção depende da montagem correta; consulte o datasheet para as condições específicas de exposição.

GLOSSÁRIO TÉCNICO

M12

Designação do formato de conexão circular especificado para o conector deste cabo (Ref.: conector fêmea M12 angular).

Codificação A

Chaveamento mecânico indicado para identificar a configuração do conector e orientar o acoplamento (Ref.: codificação A).

IP67

Grau de proteção declarado para o produto; as condições efetivas dependem da montagem e das orientações do fabricante (Ref.: grau de proteção IP67).

PUR

Material especificado para o revestimento do cabo e o corpo do conector (Ref.: material PUR).

DIN EN 60947-5-2

Referência usada na ficha para a identificação por cor e posição dos oito condutores (Ref.: codificação de cores dos fios).
