Soquete Confeccionável IFM E11145 M12 4 Pinos IP67

Pré-visualizar: E11145 IFM - Soquete Confeccionável IFM Automação Industrial M12 4 Pinos IP67

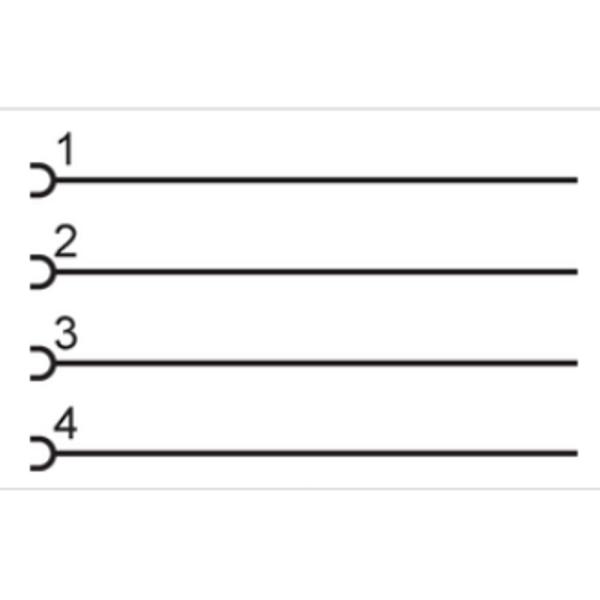

E11145 IFM - Soquete Confeccionável IFM Automação Industrial M12 4 Pinos IP67

Imagem meramente ilustrativa

R$ 112,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11145
EAN: 4021179033251
NCM do produto: 85369090

Destaques do Produto Conexão M12 reto...mais

Fechar menu

Saiba mais sobre: "E11145 IFM - Soquete Confeccionável IFM Automação Industrial M12 4 Pinos IP67"

Destaques do Produto

Conexão

M12 reto

Número de polos

Codificação

Tensão máxima indicada

< 45 V AC / < 70 V DC

Corrente nominal

4 A

Faixa de cabo

Ø 4…7,5 mm; condutores de 0,34…0,75 mm²

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

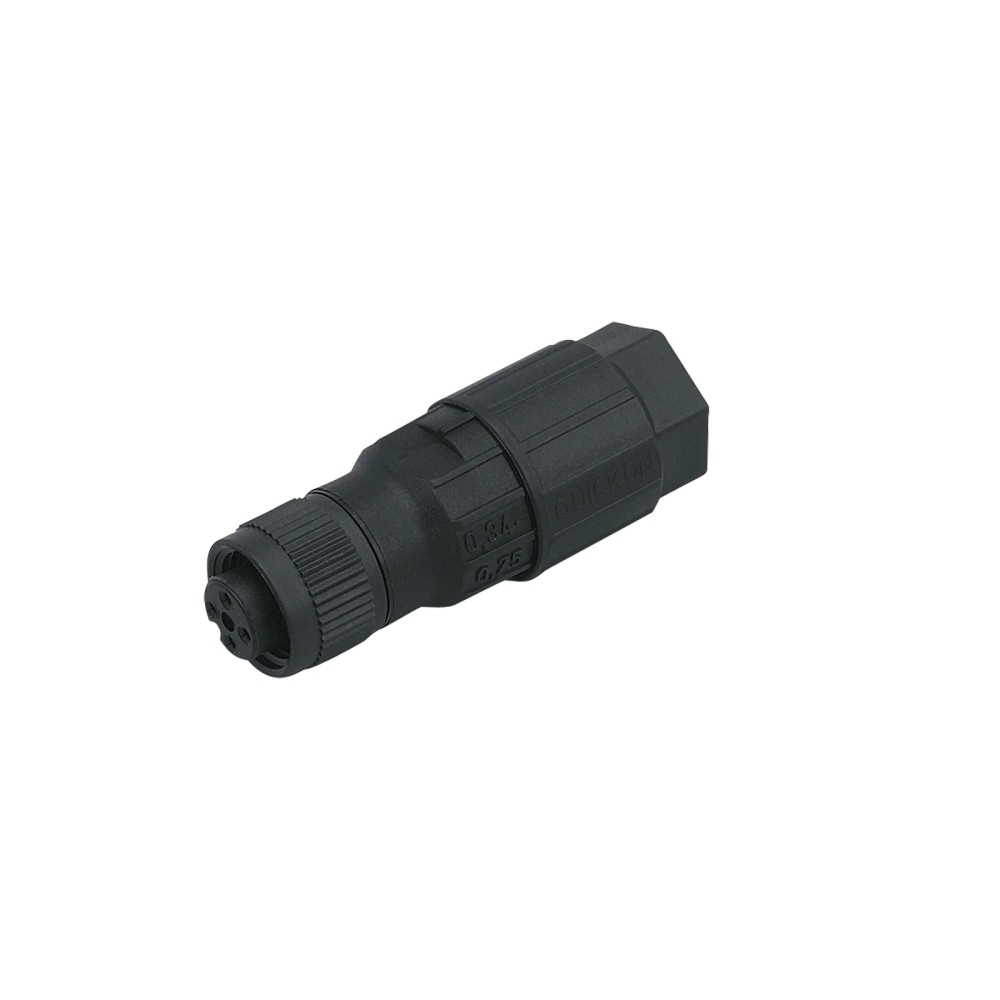

Sobre o Soquete Confeccionável IFM E11145, M12 reto, 4 polos, codificação A, IP67

O IFM E11145 é um soquete M12 confeccionável destinado à conexão de componentes em aplicações industriais e de automação. Possui conexão reta de 4 polos, codificação A e grau de proteção IP67. Opera com tensão inferior a 45 V AC ou 70 V DC e suporta corrente nominal de 4 A.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E11145
Tipo	Soquete confeccionável
Conexão	M12, reto
Polos e codificação	4 polos, codificação A
Tensão de operação	< 45 V AC / < 70 V DC
Corrente nominal	4 A
Grau de proteção	IP67
Faixa de temperatura ambiente	-25…60 °C
Seção transversal do fio	0,34…0,75 mm²
Diâmetro do cabo	4…7,5 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagens que exijam um soquete confeccionável M12 reto, de 4 polos e codificação A.
Aplicações compatíveis com a tensão indicada, corrente nominal de até 4 A e faixa de temperatura ambiente de -25…60 °C.
Montagens com cabo de diâmetro entre 4 e 7,5 mm e condutores de seção transversal entre 0,34 e 0,75 mm².

⚠ Considere outro se precisa de:

Não especificar quando o equipamento exigir outro número de polos, outra codificação ou conexão que não seja M12 reto; confirme a interface do dispositivo antes da montagem.
Não utilizar fora dos limites indicados de tensão, corrente, diâmetro do cabo, seção dos condutores ou temperatura ambiente.

APLICAÇÕES E USO

Aplicação indicada na ficha: conexões em aplicações industriais e de automação industrial, quando a interface requerida for M12 reto, 4 polos e codificação A.
A montagem pode ser considerada para cabos com Ø 4…7,5 mm e condutores de 0,34…0,75 mm², observando a indicação de diâmetro de condutor até 2,5 mm.
A operação deve respeitar tensão inferior a 45 V AC ou 70 V DC, corrente nominal de 4 A e temperatura ambiente de -25…60 °C.
Possibilidade inferida: uso em uma ligação entre cabo e dispositivo com interface correspondente. A compatibilidade final depende da pinagem e das exigências elétricas do equipamento, não detalhadas na ficha.

COMO ESCOLHER

Antes de comprar o Soquete Confeccionável IFM E11145, M12 reto, 4 polos, codificação A, IP67, verifique estes pontos:

Escolha o E11145 quando

A interface requerida for M12 reto, 4 polos e codificação A, e a montagem atender aos limites de cabo, condutores, tensão, corrente e temperatura informados.

Procure uma configuração diferente quando

O equipamento exigir outro formato de conexão, número de polos ou codificação, ou quando os parâmetros elétricos e as dimensões do cabo não estiverem dentro das faixas especificadas. Verifique a interface e os requisitos do equipamento antes de selecionar outra versão.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Soquete confeccionável	Componente de conexão para aplicações industriais e de automação industrial.
Modelo	E11145	Código do produto indicado na fonte primária do anúncio.
Designação de modelo do catálogo	SDOGH040PLSFKSK	Designação presente nos dados complementares do catálogo.
Marca	IFM	Marca indicada no anúncio.
Aplicação	Aplicações industriais / automação industrial	Descrição de aplicação disponível na ficha.
Categoria	Tecnologia de conexão	Classificação do produto no anúncio.

Dados elétricos
Tensão de operação	< 45 V AC / < 70 V DC	Limites de tensão informados nos dados técnicos do catálogo; respeite o limite aplicável ao circuito.
Corrente nominal	4 A	Capacidade de carga total informada para o produto.

Conexão elétrica
Tipo de conexão	M12, reto	Formato e tamanho de conexão informados para o soquete.
Número de contatos	4	Quantidade de contatos do soquete.
Codificação	A	Codificação mecânica indicada na ficha; confirme a correspondência com a interface do dispositivo.
Tecnologia de conexão dos condutores	Tecnologia de deslocamento de isolamento	Método de conexão indicado nos dados técnicos.
Seção transversal do fio	0,34…0,75 mm²	Faixa de seção dos condutores especificada.
Isolamento dos fios	PVC / PE	Materiais de isolamento informados para os fios.
Diâmetro dos condutores	Até 2,5 mm	Limite indicado junto às especificações de conexão elétrica.
Diâmetro do revestimento do cabo	Ø 4…7,5 mm	Faixa de diâmetro externo do cabo informada.

Materiais e construção
Material do corpo/invólucro	PA 6.6	Material especificado para o corpo.
Material da porca/bloqueio	PA 6.6	Material indicado para a porca e o bloqueio.

Condições ambientais e proteção
Grau de proteção	IP67	Grau de proteção declarado na ficha; as condições de instalação e montagem devem ser observadas.
Temperatura ambiente	-25…60 °C	Faixa de temperatura ambiente informada para operação.

Dados mecânicos e fornecimento
Dimensões	18 × 18 × 52 mm	Dimensões informadas no catálogo.
Peso	13,5 g	Peso indicado nos dados complementares do catálogo.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
GTIN	4021179033251	Identificador comercial informado no anúncio.
Part number no anúncio	E11145	Número de peça indicado na fonte primária.
Part number no catálogo	SDOGH040PLSFKSK	Número de peça constante nos dados complementares; confirme a identificação usando o código do anúncio E11145.
NCM	8536.90.90	Classificação fiscal informada nos dados do catálogo.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha do produto.

• Compatibilidade de comunicação depende do dispositivo conectado e da atribuição dos contatos; confirme a documentação correspondente.

Conexões

Elétrica Soquete M12 reto, 4 contatos, codificação A. Tensão de operação inferior a 45 V AC ou 70 V DC, corrente nominal de 4 A. A conexão dos condutores é por tecnologia de deslocamento de isolamento, para seção transversal de 0,34…0,75 mm²; isolamento indicado: PVC/PE, com diâmetro do condutor até 2,5 mm. Revestimento do cabo: Ø 4…7,5 mm.

Processo Não aplicável: trata-se de um componente de conexão elétrica, sem conexão de processo especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12 reta de 4 polos e codificação A	✓	Corresponde à conexão elétrica informada para o soquete; confirme também a pinagem exigida pelo dispositivo.
Montagem com cabo Ø 4…7,5 mm e condutores de 0,34…0,75 mm²	✓	As dimensões do cabo e a seção dos condutores estão dentro das faixas especificadas.
Circuito dentro de < 45 V AC ou < 70 V DC e corrente nominal de até 4 A	✓	Os valores ficam dentro dos limites elétricos informados; não exceda a tensão de operação ou a corrente nominal.
Dispositivo que exige outro número de polos, outra codificação ou outro tipo de conexão	✗	A configuração especificada é M12 reto, 4 polos e codificação A; a compatibilidade mecânica e elétrica não está estabelecida para outras configurações.
Aplicação que exige protocolo de comunicação específico	✗	A ficha não informa protocolo. A compatibilidade depende do dispositivo, da atribuição dos contatos e da documentação do sistema.

INSTALAÇÃO

Como instalar o Soquete Confeccionável IFM E11145, M12 reto, 4 polos, codificação A, IP67

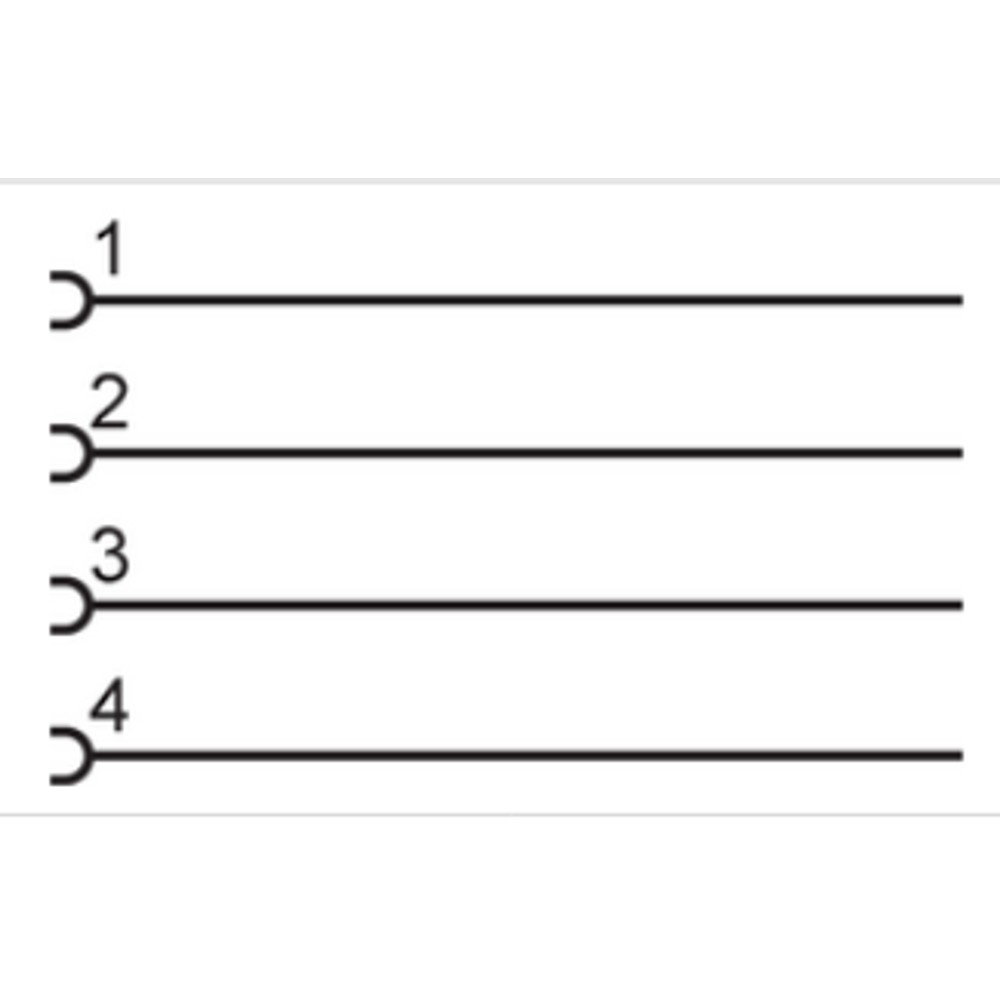

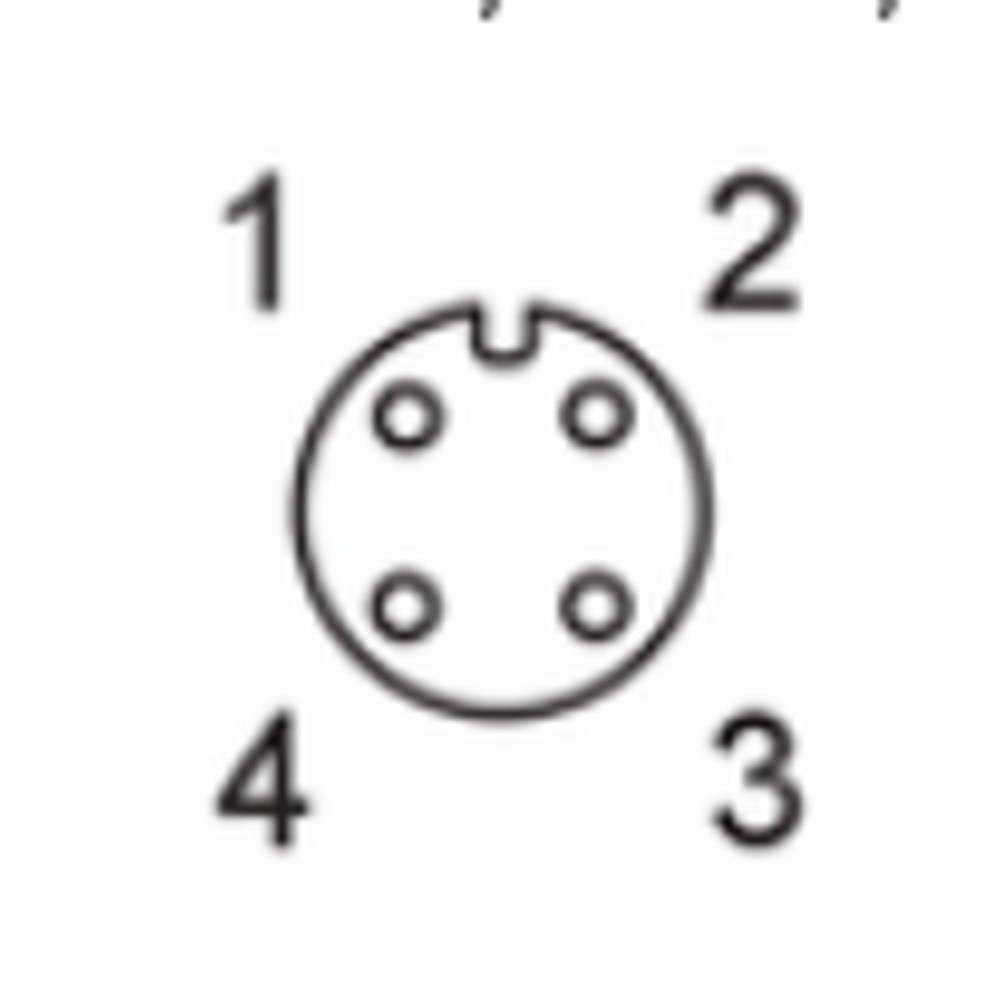

Confirme no equipamento a interface M12, o número de contatos e a codificação exigidos; verifique também a pinagem na documentação do dispositivo.
Selecione cabo com diâmetro externo entre 4 e 7,5 mm e condutores com seção transversal entre 0,34 e 0,75 mm², observando o limite de diâmetro de condutor indicado.
Prepare os condutores e monte o soquete conforme as instruções do fabricante e a tecnologia de deslocamento de isolamento; a ficha fornecida não detalha ferramentas ou comprimentos de decapagem.
Organize os condutores de acordo com a pinagem do equipamento conectado; não presuma atribuições de contato que não estejam documentadas.
Acople o conector sem forçar a rosca e confira o assentamento mecânico conforme as instruções do fabricante.
Antes de energizar, verifique continuidade, conexão dos condutores e atendimento aos limites de tensão, corrente e temperatura da aplicação.

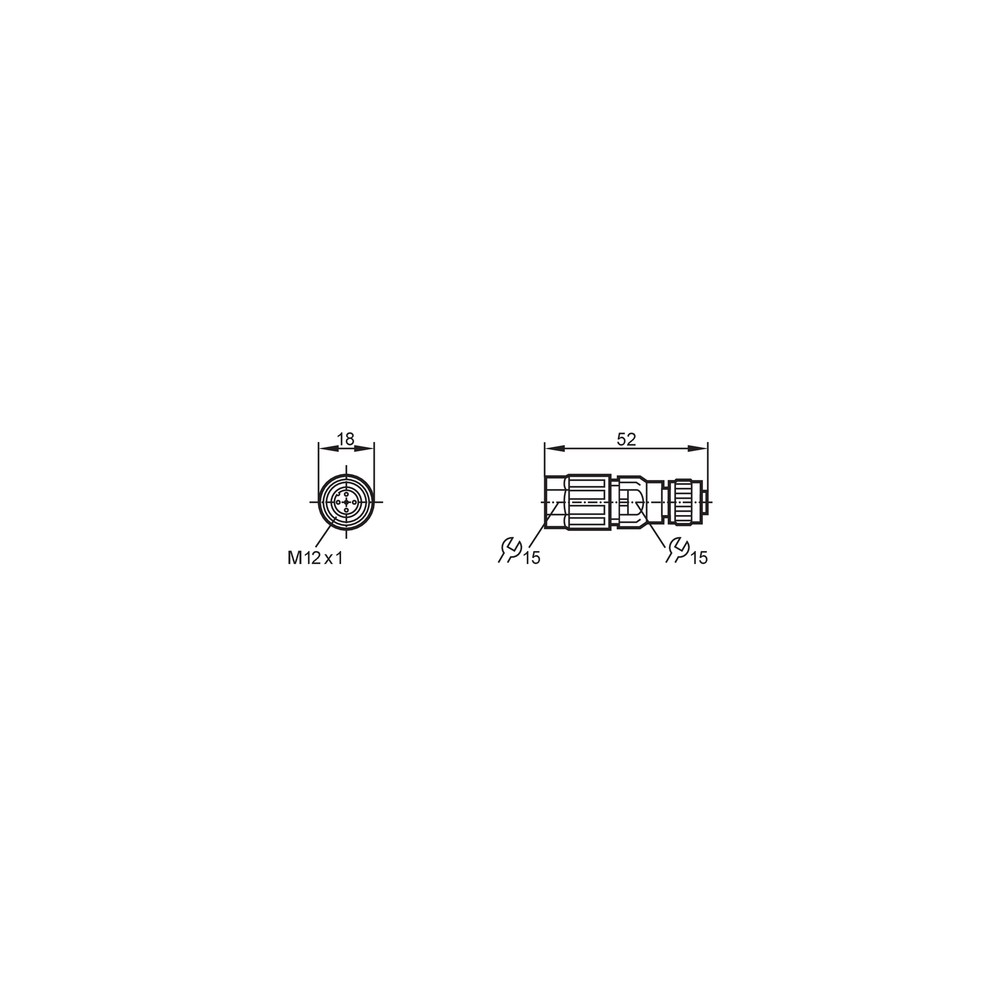

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há continuidade elétrica em um ou mais contatos após a montagem.	Condutor pode não ter sido assentado ou conectado corretamente no sistema de deslocamento de isolamento.	Com o circuito desenergizado, verifique a continuidade de cada via e inspecione a montagem conforme as instruções do fabricante.
O soquete não acopla ao dispositivo ou apresenta encaixe incompatível.	A interface do equipamento pode não corresponder à configuração M12 reta, 4 polos e codificação A.	Confira visualmente a conexão, a codificação e o número de contatos requeridos pelo dispositivo antes de forçar o acoplamento.
O cabo não fica retido ou não se acomoda no soquete.	O diâmetro externo do cabo pode estar fora da faixa especificada, ou os condutores podem não corresponder à seção indicada.	Meça o cabo e confira se o revestimento está entre Ø 4 e 7,5 mm e os condutores entre 0,34 e 0,75 mm².
A conexão apresenta falha durante a operação elétrica.	Pode haver tensão ou corrente acima dos limites informados, ou erro na pinagem do circuito conectado.	Compare as medições e a ligação com os limites de tensão e corrente da ficha e com a pinagem documentada para o dispositivo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E11145 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E11145 e para quem ele serve?

É um soquete confeccionável M12 destinado a aplicações industriais e de automação. Serve para montagens que exijam conexão reta de 4 polos com codificação A, respeitando os parâmetros elétricos e de cabo especificados.

O que acompanha o produto?

A ficha informa uma unidade por embalagem. Não há acessórios inclusos especificados.

O E11145 funciona com qualquer conector M12?

Não é possível afirmar compatibilidade com qualquer M12: este modelo é reto, tem 4 polos e codificação A. Confirme que a interface e a pinagem do dispositivo conectado correspondem.

Posso usar este soquete com tensão acima de 45 V AC ou 70 V DC?

Não; a ficha especifica tensão de operação inferior a 45 V AC ou 70 V DC. Se a aplicação exceder esses limites, selecione uma conexão compatível com a tensão requerida.

Este soquete serve para cabo com diâmetro externo de 8 mm?

A ficha especifica cabo com Ø 4…7,5 mm, portanto 8 mm fica fora da faixa informada. Verifique o diâmetro do cabo antes da montagem.

O que verificar se um contato não conduz depois da montagem?

Verifique a continuidade com o circuito desenergizado e confira se o condutor foi assentado corretamente na conexão por deslocamento de isolamento. Consulte as instruções do fabricante para o procedimento de montagem.

O conector não encaixa no dispositivo: preciso substituir o soquete?

Antes de substituir, confira se o dispositivo requer M12 reto, 4 polos e codificação A. Diferenças de codificação ou configuração podem explicar o encaixe incompatível.

Devo comprar este soquete ou um cabo montado de fábrica?

Escolha o E11145 quando precisar de um soquete confeccionável e a montagem local for compatível com as instruções do fabricante. A ficha não compara este produto com cabos pré-montados; avalie o formato necessário para a instalação.

Como faço a instalação sem inverter os contatos?

Siga a pinagem documentada pelo dispositivo conectado; a ficha disponível não fornece um pinout detalhado. Não atribua funções aos contatos sem consultar a documentação correspondente.

É necessário fazer manutenção periódica?

A ficha não especifica um plano de manutenção. Em inspeções da instalação, verifique o acoplamento, a condição do cabo e a continuidade elétrica conforme os procedimentos aplicáveis ao equipamento.

GLOSSÁRIO TÉCNICO

M12

Designação da conexão circular indicada para este soquete. (Ref.: tipo de conexão M12, reto)

Codificação A

Configuração de codificação da conexão M12 indicada para o produto; deve corresponder à interface do dispositivo. (Ref.: codificação A)

IP67

Grau de proteção declarado para o soquete; a ficha informa IP67. (Ref.: grau de proteção IP67)

Tecnologia de deslocamento de isolamento

Método de conexão dos condutores indicado para a montagem do soquete. (Ref.: tecnologia de conexão dos condutores)

Seção transversal do fio

Área da seção do condutor, expressa em mm², usada para verificar a faixa de fios compatível com a conexão. (Ref.: 0,34…0,75 mm²)
