Conector Plugável M12 IFM E11144

Pré-visualizar: E11144 IFM - Conector Plugável M12 IFM Automação Industrial 4 Polos IP67

E11144 IFM - Conector Plugável M12 IFM Automação Industrial 4 Polos IP67

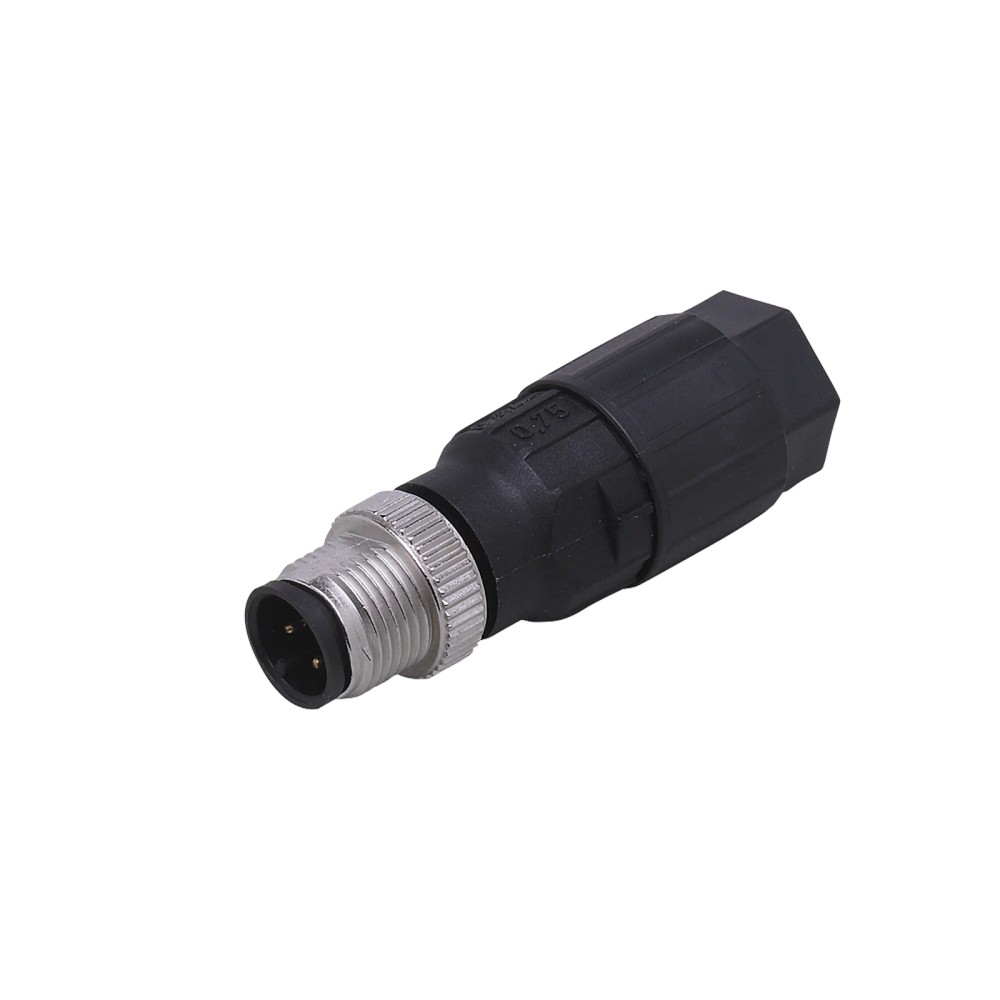

Imagem meramente ilustrativa

R$ 118,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11144
EAN: 4021179033244
NCM do produto: 85369090

Destaques do Produto Tipo de Conexão M12...mais

Fechar menu

Saiba mais sobre: "E11144 IFM - Conector Plugável M12 IFM Automação Industrial 4 Polos IP67"

Destaques do Produto

Tipo de Conexão

M12 Reto

Número de Polos

Grau de Proteção

IP67

Tensão Máxima

250 V

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E11144 IFM - Conector Plugável M12 Reto 4 Polos IP67

O E11144 é um conector industrial M12 de 4 polos com tecnologia de deslocamento de isolamento, projetado para montagem rápida sem necessidade de crimpagem. Ele é ideal para automação industrial, suportando tensões de até 250 V AC/DC. Apresenta grau de proteção IP67, garantindo confiabilidade em ambientes industriais exigentes.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	E11144
Codificação	A
Número de Polos	4
Grau de Proteção	IP 67
Tensão de Operação	< 250 V AC/DC
Corrente (Carga)	4 A
Dimensões	18 x 18 x 55 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais de automação industrial (sensores, atuadores).
Ambientes com necessidade de vedação IP67.
Uso com cabos de seção transversal entre 0,34 e 0,75 mm².

⚠ Considere outro se precisa de:

Cabos com diâmetro externo inferior a 4 mm ou superior a 7,5 mm.
Aplicações que exigem blindagem contra interferência eletromagnética (EMC) severa.
Conexões que operam com tensões superiores a 250 V.

APLICAÇÕES E USO

Conexão de sensores de proximidade e indutivos em linhas de montagem.
Integração de dispositivos em sistemas de automação que utilizam padrão M12.
Manutenção industrial para substituição rápida de conectores em campo.
Ambientes industriais que requerem vedação contra poeira e respingos de líquidos.

COMO ESCOLHER

Antes de comprar o E11144 IFM - Conector Plugável M12 Reto 4 Polos IP67, verifique estes pontos:

Quando utilizar o E11144

Ideal para montagens em campo onde não há facilidade de transporte de ferramentas de crimpagem e para sensores padrão M12 de 4 polos.

Quando buscar outra alternativa

Se a aplicação exigir blindagem completa contra ruído eletromagnético, modelos de conectores metálicos blindados ou com cabos moldados de fábrica são mais indicados.

ESPECIFICAÇÕES TÉCNICAS

Informações Gerais
Tipo de produto	Plugável	Identificação de categoria para substituição de conectores industriais.
Categoria	Tecnologia de conexão	Classificação de produto para inventário.

Dados Elétricos
Tensão de operação	< 250 V AC/DC	Limite de segurança para operação elétrica.
Capacidade de carga total	4 A	Corrente máxima suportada pelo conector.

Dados Mecânicos
Conexão	1 x M12, reto	Interface física do componente.
Codificação	A	Padrão de encaixe mecânico.
Contatos	4	Número de polos para transferência de sinal.
Tecnologia de conexão	deslocamento de isolamento: 0,34...0,75 mm²	Método de conexão dos fios internos.
Material do invólucro	PA 6.6	Composição química da carcaça do conector.
Material porca	zinco, niquelado	Material de fixação e resistência à corrosão.
Dimensões	18 x 18 x 55 mm	Medidas externas para análise de espaço físico.
Revestimento do cabo	Ø 4...7,5 mm	Diâmetro compatível com o prensa-cabo.

Condições Ambientais
Grau de proteção	IP 67	Nível de estanqueidade contra elementos externos.
Temperatura ambiente	-25...60 °C	Faixa de operação térmica recomendada.

COMPATIBILIDADE

Comunicação

• Sinais Digitais I/O

• Sinais Analógicos Básicos

Conexões

Elétrica Deslocamento de isolamento (IDC) para 4 polos

Processo 1 x M12 reto

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com vibração constante	✓	O padrão M12 com trava rosqueada é robusto para vibrações típicas industriais.
Locais de imersão subaquática permanente	✗	O grau IP67 é para imersão temporária, não permanente.
Conexão de cabos blindados (Shielded)	✗	O conector não possui estrutura de aterramento para blindagem (EMC).

INSTALAÇÃO

Como instalar o E11144 IFM - Conector Plugável M12 Reto 4 Polos IP67

Descasque a extremidade do cabo conforme as medidas recomendadas no datasheet.
Insira o cabo no prensa-cabo do conector.
Distribua os fios internos nos terminais de deslocamento de isolamento de acordo com o diagrama de ligação.
Feche a carcaça do conector e aperte a porca de vedação para fixar o cabo.
Certifique-se de que o vedante está devidamente acomodado para garantir IP67.
Conecte o conector ao dispositivo e trave a rosca metálica.

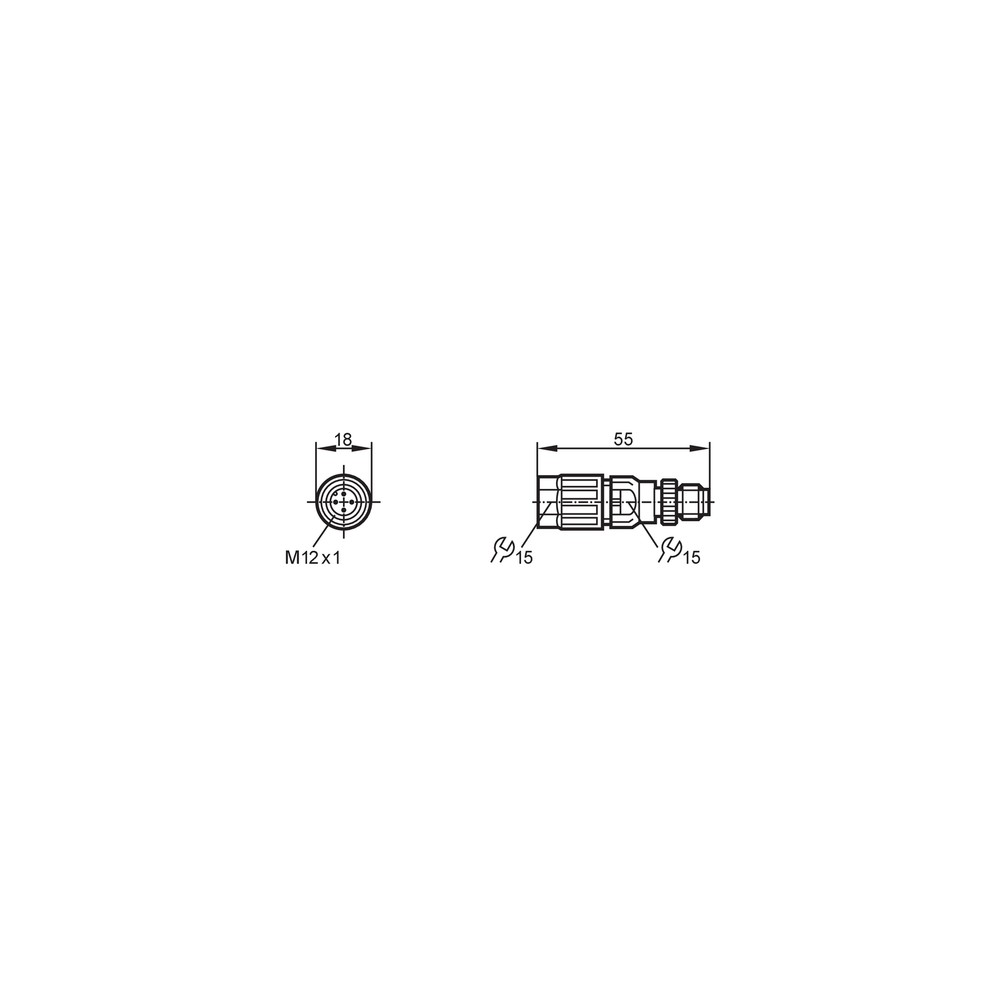

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Falha de estanqueidade (ingresso de umidade ou poeira).	Uso de cabo com diâmetro fora da especificação (4-7,5 mm).	Verificar se o cabo está firmemente preso pelo prensa-cabo.
Ausência de sinal elétrico.	Inserção incompleta dos fios nos terminais.	Verificar a continuidade elétrica entre a ponta do cabo e os pinos do conector.
Degradação visual do invólucro (PA 6.6).	Oxidação prematura ou danos por solventes incompatíveis.	Verificar a compatibilidade dos produtos químicos do ambiente com PA 6.6.
Dano à rosca ou deformação do conector.	Aperto excessivo da porca de fixação.	Verificar a integridade da rosca e se o alinhamento está correto antes de rosquear.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial E11144 (Datasheet) Desenho Dimensional em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o conector E11144 da IFM?

O E11144 é um conector industrial M12 de 4 polos, reto, com tecnologia de deslocamento de isolamento, projetado para conexão elétrica em aplicações de automação.

Este conector pode ser utilizado em ambientes externos ou com umidade?

Sim, o conector suporta tensões operacionais inferiores a 250 V AC/DC e é ideal para ambientes industriais que exigem grau de proteção IP67.

Quais são as limitações de diâmetro do cabo para este conector?

Ele não é recomendado para cabos com diâmetro fora da faixa de 4 a 7,5 mm, pois comprometeria a vedação e a integridade da conexão IP67.

O E11144 é compatível com conexões M12 de 8 pinos?

Este conector não é compatível com conexões que exigem codificação diferente de 'A' ou pinagem superior a 4 polos.

O que fazer se a conexão apresentar falhas intermitentes?

Sintomas comuns incluem perda de sinal ou intermitência. Verifique se o cabo foi inserido corretamente e se a porca de travamento está apertada.

Como diagnosticar uma conexão aberta no E11144?

A causa provável é a montagem inadequada dos fios nos contatos de deslocamento de isolamento. Verifique a continuidade com um multímetro.

Este conector é melhor que conectores com terminais para solda?

O E11144 utiliza a tecnologia de deslocamento de isolamento (IDC), dispensando o uso de ferramentas de crimpagem específicas, facilitando a montagem em campo.

Devo comprar este conector avulso ou um cabo pronto?

Este conector é fornecido como peça avulsa. A escolha entre ele e um conjunto já montado depende da necessidade de customização do comprimento do cabo no local.

Preciso de ferramentas especiais para instalar o E11144?

A montagem requer apenas o corte do cabo no tamanho desejado e a fixação conforme manual, garantindo que o isolamento seja perfurado corretamente pelos contatos.

O produto possui procedência garantida?

O produto é original IFM Electronic, com fabricação atestada e garantia de conformidade com as normas técnicas descritas no datasheet.

GLOSSÁRIO TÉCNICO

IP67

Grau de proteção que garante vedação total contra poeira e proteção contra imersão temporária em água (Ref.: IEC 60529).

Conexão M12

Padrão de conexão circular industrial com rosca de 12 mm de diâmetro para transmissão de sinais ou energia (Ref.: IEC 61076-2-101).

Deslocamento de isolamento (IDC)

Tecnologia de conexão onde os fios são inseridos em fendas metálicas que perfuram o isolamento plástico, dispensando decapagem manual.

Codificação A

Padrão de chaveamento mecânico que evita a conexão incorreta com dispositivos de outras codificações (Ref.: M12 padrão para sensores).

PA 6.6

Poliamida 6.6, um polímero termoplástico de alta resistência mecânica e térmica, comumente utilizado em invólucros de conectores (Ref.: Material).
