Cabo Conector Fêmea IFM E11076 2m

Pré-visualizar: E11076 IFM - Cabo Conector Fêmea IFM Automação Industrial 2m PVC IP68 5 Polos

E11076 IFM - Cabo Conector Fêmea IFM Automação Industrial 2m PVC IP68 5 Polos

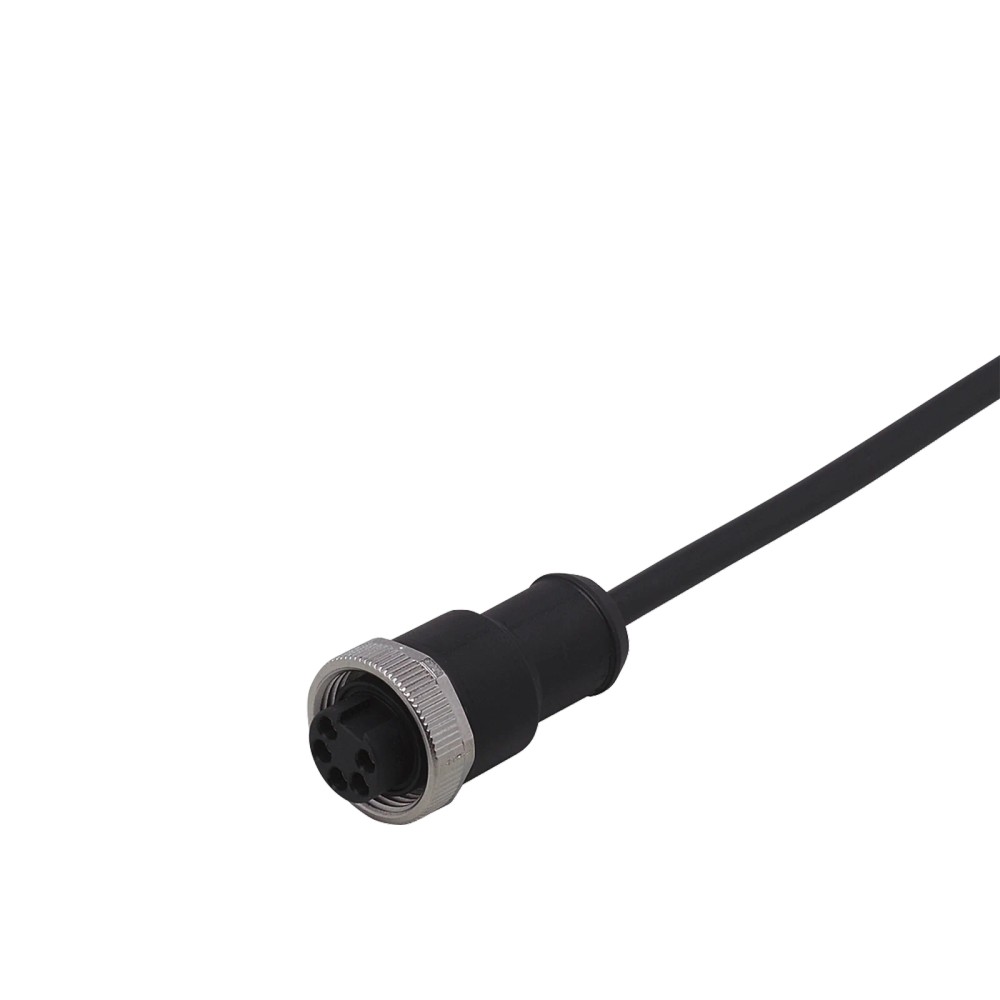

Imagem meramente ilustrativa

R$ 370,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11076
EAN: 4021179032605
NCM do produto: 85444200

Destaques do Produto Conector Fêmea, reto,...mais

Fechar menu

Saiba mais sobre: "E11076 IFM - Cabo Conector Fêmea IFM Automação Industrial 2m PVC IP68 5 Polos"

Destaques do Produto

Conector

Fêmea, reto, 1 × 7/8"

Polos

Comprimento

2 m

Proteção

IP68

Tensão de operação

< 300 V AC

Cabo

PVC, 5 × 0,5 mm²

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E11076 IFM — Cabo de conexão com conector fêmea reto 1 × 7/8", 5 polos, 2 m, PVC, IP68

O E11076 é um cabo de conexão com conector fêmea para ligações em aplicações industriais e de automação. Possui conector reto de 1 × 7/8" com 5 polos e cabo de PVC de 2 m. A ficha informa grau de proteção IP68 e tensão de operação inferior a 300 V AC.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E11076
Tipo de conector	Fêmea, 1 × 7/8", reto
Número de polos	5
Comprimento do cabo	2 m
Material do cabo	PVC, preto
Seção e composição dos condutores	5 × 0,5 mm² (16 × Ø 0,2 mm)
Tensão de operação	< 300 V AC
Grau de proteção	IP68
Temperatura ambiente	-30 a 80 °C; em condição móvel, -5 a 80 °C
Capacidade de carga total	4 A

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que necessitem de um cabo de conexão com conector fêmea reto 1 × 7/8", 5 polos e comprimento de 2 m.
Instalações cujos requisitos elétricos estejam dentro da tensão de operação informada e da capacidade de carga total especificada.
Ambientes em que as condições de temperatura estejam dentro dos limites indicados para instalação fixa ou móvel.

⚠ Considere outro se precisa de:

Não selecionar para interfaces que exijam conector macho, outro padrão de conexão ou quantidade de polos diferente; confirme a correspondência mecânica e a pinagem no equipamento.
Não utilizar em circuitos que excedam a tensão de operação ou a capacidade de carga indicadas na documentação do fabricante.
Não aplicar em condição móvel abaixo de -5 °C ou acima de 80 °C, conforme a faixa informada para operação móvel.

APLICAÇÕES E USO

Uso em ligações elétricas de aplicações industriais e sistemas de automação, conforme a descrição do catálogo. A interface do equipamento deve corresponder ao conector fêmea reto 1 × 7/8" de 5 polos.
Pode ser considerado em instalação fixa dentro da faixa de temperatura ambiente informada de -30 a 80 °C; a adequação específica depende das condições do local e dos requisitos do fabricante do equipamento.
Para aplicações móveis, considerar a faixa indicada de -5 a 80 °C. A ficha não fornece raio mínimo de curvatura nem parâmetros de flexão; não inferir adequação a movimento contínuo sem consultar o fabricante.
A proteção IP68 é uma especificação do produto, mas a ficha resumida não detalha condições de profundidade, duração ou instalação para imersão. Consulte o datasheet para validar a condição de uso pretendida.

COMO ESCOLHER

Antes de comprar o E11076 IFM — Cabo de conexão com conector fêmea reto 1 × 7/8", 5 polos, 2 m, PVC, IP68, verifique estes pontos:

Escolha o E11076 quando

A interface do equipamento exigir conector fêmea reto 1 × 7/8" de 5 polos, cabo de 2 m e condutores de 5 × 0,5 mm², respeitando os limites elétricos e ambientais informados.

Procure outra configuração quando

A instalação exigir conector macho, outro formato ou padrão de conexão, comprimento diferente, outra quantidade de polos ou condições elétricas e térmicas fora dos limites da ficha. Verifique a pinagem e os requisitos do equipamento antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de conexão com conector fêmea	Descrição do produto na ficha.
Aplicação	Aplicações industriais e automação industrial	Aplicações indicadas no catálogo; a compatibilidade depende da interface e dos requisitos do equipamento.
Marca	ifm / ifm electronic	Marca indicada nas fontes do produto.
SKU	E11076	Código de identificação do produto.
Part number	ADOGB050ZDS0002E05	Referência informada nos dados do catálogo.
GTIN	4021179032605	Identificador comercial informado na ficha.
NCM	8544.42.00	Classificação fiscal informada no catálogo.

Dados elétricos
Tensão de operação	< 300 V AC	Limite informado nos dados prioritários do anúncio.
Tensão de operação adicional no catálogo	< 300 AC/DC V	Dado secundário do catálogo; confirme a condição aplicável no datasheet do fabricante.
Capacidade de carga total	4 A	Valor informado no catálogo; respeitar os requisitos elétricos da aplicação.

Conexões e condutores
Conexão elétrica — soquete	1 × 7/8", reto; corpo em TPU; bloqueio em zinco moldado sob pressão	Descrição da conexão no catálogo; confirme a correspondência mecânica com a interface do equipamento.
Tipo de conector	Fêmea	Configuração indicada nos dados prioritários do anúncio.
Número de polos	5	Informação da descrição do produto no catálogo.
Conexão elétrica — cabo	2 m, PVC, preto; 5 × 0,5 mm² (16 × Ø 0,2 mm)	Construção e comprimento informados no catálogo.

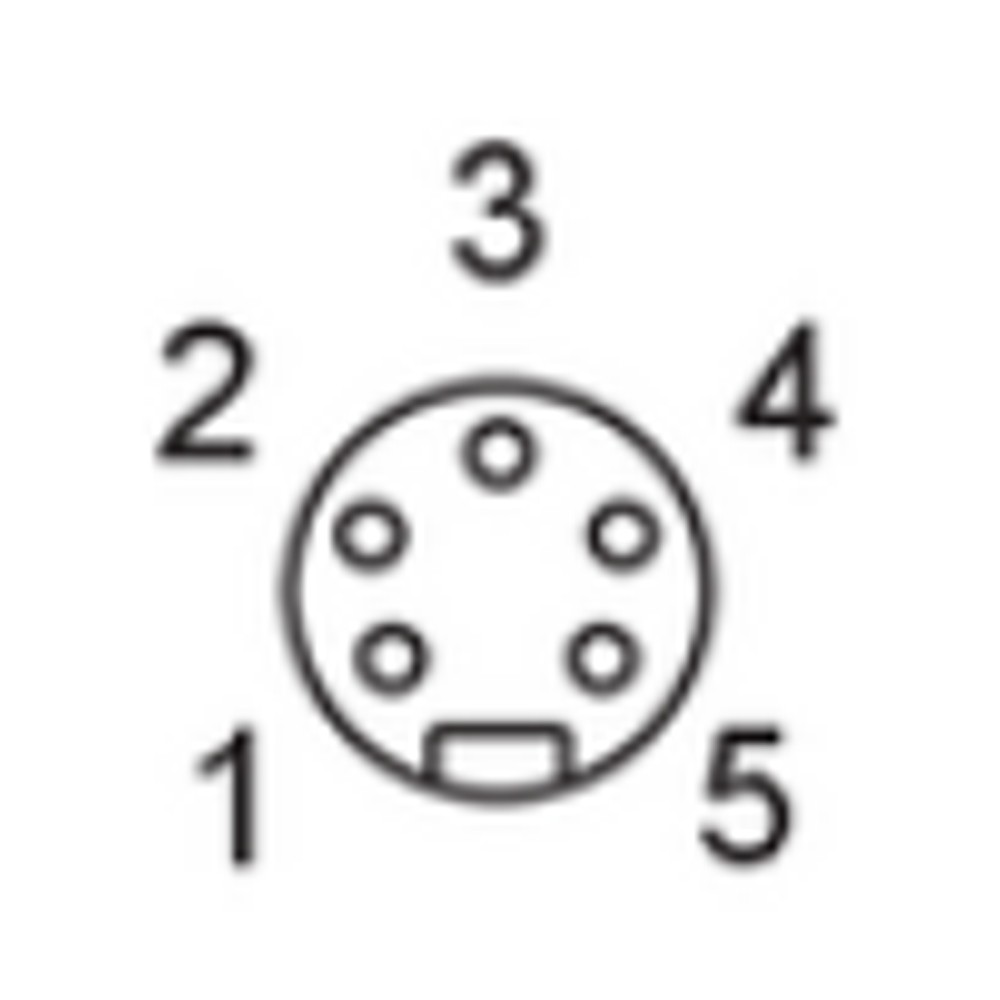

Cores dos fios	BK = preto; BN = marrom; BU = azul; GN/YE = verde/amarelo; WH = branco	Identificação de cores informada no catálogo; confirme a pinagem no datasheet antes da ligação.

Proteção e materiais
Grau de proteção	IP68	Classificação informada na ficha; condições de ensaio e uso devem ser verificadas na documentação do fabricante.
Material do cabo	PVC	Material indicado nos dados prioritários do anúncio.
Material do invólucro	TPU	Material informado no catálogo para o invólucro da conexão.
Material da porca/bloqueio	Zinco moldado sob pressão	Material informado no catálogo.

Condições ambientais
Temperatura ambiente	-30 a 80 °C	Faixa informada no catálogo para a condição indicada como temperatura ambiente.
Temperatura ambiente em condição móvel	-5 a 80 °C	Faixa específica informada no catálogo para condição móvel.

Dados mecânicos e identificação logística
Comprimento	2 m	Comprimento do cabo informado nos dados prioritários.
Dimensões	26 × 26 × 49,9 mm	Dimensões informadas no catálogo; consulte o desenho dimensional para referência de montagem.
Peso	137,7 g	Peso informado no catálogo.
Unidades por embalagem	1 peça	Quantidade por embalagem indicada no catálogo.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A compatibilidade depende da interface elétrica e da pinagem do equipamento conectado.

Conexões

Elétrica Conector fêmea reto 1 × 7/8", 5 polos; cabo de PVC preto com 5 × 0,5 mm² (16 × Ø 0,2 mm). Tensão de operação informada: < 300 V AC. Capacidade de carga total informada no catálogo: 4 A. Confirme a pinagem e os requisitos elétricos do equipamento antes da ligação.

Processo Não se aplica como conexão de processo: trata-se de um cabo de conexão elétrica. A ficha não informa conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface que corresponda mecanicamente a conector fêmea reto 1 × 7/8" de 5 polos e cujos requisitos elétricos estejam dentro dos limites informados.	✓	A configuração do conector, o número de polos e os dados elétricos correspondem às especificações indicadas; a pinagem deve ser confirmada no equipamento e no datasheet.
Equipamento que exija conector macho, interface de outro padrão ou quantidade de polos diferente.	✗	A ficha identifica o produto como conector fêmea reto 1 × 7/8" com 5 polos; não há evidência de adaptação para outras interfaces.
Circuito que exceda a tensão de operação ou a capacidade de carga total informada.	✗	A ficha informa tensão inferior a 300 V AC e capacidade de carga total de 4 A; os requisitos do circuito devem respeitar esses limites.
Aplicação móvel em temperatura fora da faixa de -5 a 80 °C.	✗	A faixa informada para temperatura ambiente em condição móvel é de -5 a 80 °C.

INSTALAÇÃO

Como instalar o E11076 IFM — Cabo de conexão com conector fêmea reto 1 × 7/8", 5 polos, 2 m, PVC, IP68

Confirme no equipamento que a interface exige conector fêmea reto 1 × 7/8" de 5 polos.
Verifique no datasheet a pinagem e a função de cada condutor antes de realizar a ligação.
Confirme que a tensão, a carga elétrica e as temperaturas previstas estão dentro dos limites informados para o cabo.
Inspecione o conector, o cabo e a região de acoplamento para identificar danos ou contaminação antes da montagem.
Alinhe o conector com a interface correspondente e acople sem forçar; utilize o mecanismo de bloqueio conforme a configuração do equipamento.
Após a instalação, confira o acoplamento e valide a continuidade e o funcionamento do circuito de acordo com o procedimento da máquina.

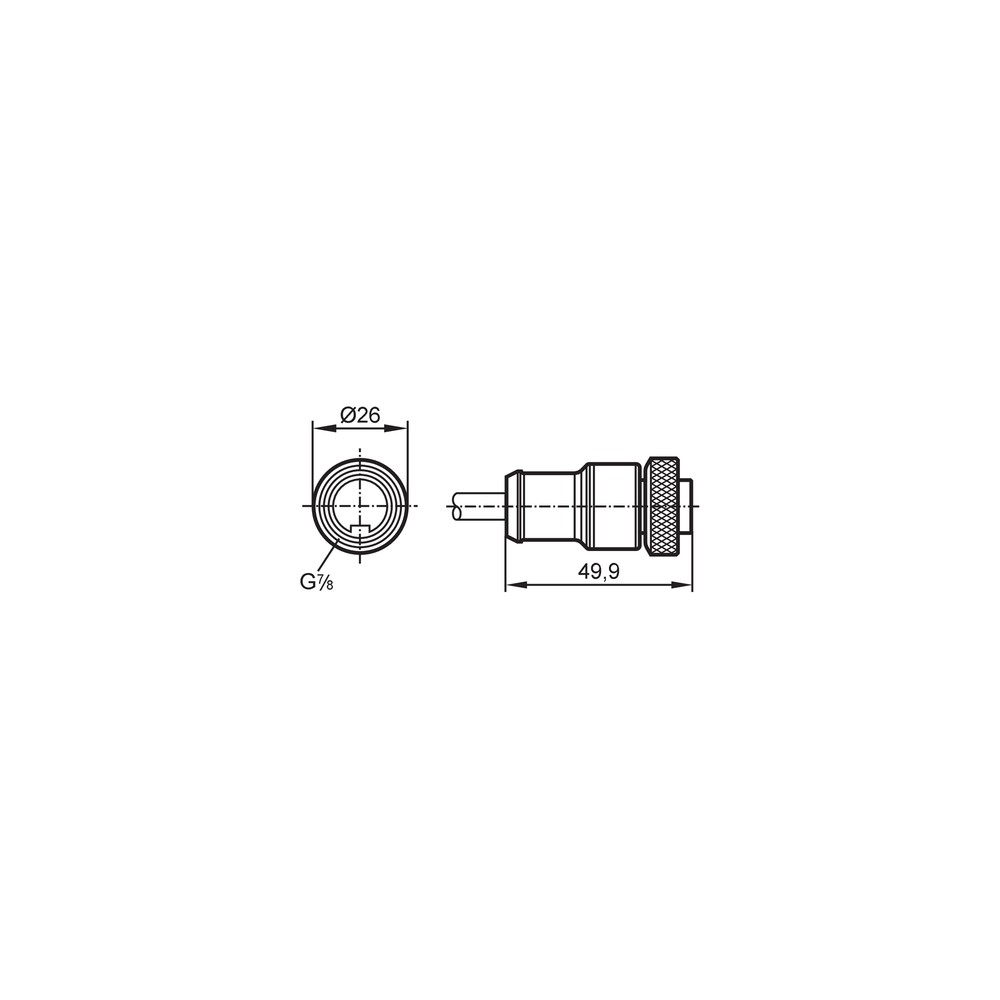

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não recebe sinal ou alimentação.	Conector não acoplado corretamente, pinagem incompatível ou ligação dos condutores incorreta.	Confira o acoplamento, compare a pinagem do equipamento com o datasheet e verifique a continuidade dos condutores.
A conexão apresenta interrupções durante a operação.	Acoplamento frouxo, dano no cabo ou solicitação mecânica além das condições previstas para a instalação.	Inspecione o bloqueio, procure danos visíveis e verifique se o uso móvel permanece dentro da faixa de temperatura informada; a ficha não especifica raio mínimo de curvatura.
A conexão apresenta sinais de aquecimento ou o circuito opera de forma irregular.	Carga elétrica ou tensão fora dos limites informados, ou incompatibilidade com os requisitos do equipamento.	Meça a tensão e a corrente do circuito e compare com os dados do produto e do equipamento, incluindo a capacidade de carga total indicada no catálogo.
Há entrada de umidade na conexão.	Acoplamento inadequado, vedação comprometida ou utilização fora das condições especificadas para o grau de proteção.	Verifique o estado das superfícies de acoplamento e do conector e consulte o datasheet para confirmar as condições de aplicação associadas ao IP68.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E11076 — português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo IFM E11076 e para que serve?

É um cabo de conexão com conector fêmea reto de 5 polos, destinado a ligações em aplicações industriais e de automação. A compatibilidade depende da interface e da pinagem do equipamento.

O que acompanha o E11076?

A ficha informa uma peça por embalagem: o cabo de conexão com conector fêmea. Não há acessórios adicionais listados.

O E11076 serve em qualquer equipamento com conector 7/8 polegadas?

Não necessariamente: a correspondência mecânica do conector não garante compatibilidade elétrica. Confirme também o número de polos, a pinagem e os requisitos elétricos do equipamento.

Posso usar este cabo se o equipamento exigir conector macho?

Não, conforme a ficha do produto, que especifica conector fêmea. Se o equipamento exigir conector macho, será necessária uma configuração correspondente à interface requerida.

O cabo pode ser usado em qualquer temperatura quando está em movimento?

Não. Para condição móvel, a faixa informada é de -5 a 80 °C; para outras condições, consulte a especificação aplicável no datasheet.

O equipamento parou de funcionar depois de conectar o cabo; o que verifico antes de trocar?

Verifique primeiro o acoplamento e a pinagem em relação ao datasheet do equipamento. Depois, confira a continuidade dos condutores e os valores elétricos do circuito.

O sinal falha de forma intermitente; o cabo pode ser a causa?

Pode haver acoplamento frouxo ou dano no cabo, mas a causa também pode estar na interface ou na instalação. Inspecione o bloqueio e o cabo e teste a continuidade antes de substituir o componente.

Devo comprar este cabo ou procurar uma versão com outro conector?

Escolha o E11076 quando a interface exigir conector fêmea reto 1 × 7/8" de 5 polos e cabo de 2 m. Para outro gênero de conector, padrão, número de polos ou comprimento, selecione uma versão que corresponda à instalação.

Como faço a ligação dos fios sem inverter a pinagem?

Consulte o datasheet e a identificação dos fios antes da ligação; as cores indicadas são BK, BN, BU, GN/YE e WH. Não determine a função elétrica apenas pela cor sem validar a pinagem do equipamento.

É necessário algum acessório ou ferramenta especial para instalar?

A ficha não lista acessórios nem especifica ferramenta especial. Use a interface correspondente e siga as instruções de acoplamento do equipamento e do datasheet.

GLOSSÁRIO TÉCNICO

Conector fêmea

Conector cuja interface de acoplamento corresponde à configuração fêmea especificada para o produto. (Ref.: tipo de conector: fêmea)

7/8" reto

Designação e formato da conexão elétrica informados para o soquete do cabo. (Ref.: conexão elétrica — soquete: 1 × 7/8", reto)

Polos

Contatos elétricos da conexão; a quantidade deve corresponder à interface e à pinagem do equipamento. (Ref.: 5 polos)

IP68

Grau de proteção indicado para o produto; as condições específicas de ensaio e uso devem ser consultadas no datasheet. (Ref.: grau de proteção: IP68)

PVC

Material indicado para o revestimento do cabo. (Ref.: material do cabo: PVC)
