Soquete de Instalação M12 IFM E11067

Pré-visualizar: E11067 IFM - Soquete de Instalação M12 Automação Industrial 4 Contatos, 0.5m, IP68

E11067 IFM - Soquete de Instalação M12 Automação Industrial 4 Contatos, 0.5m, IP68

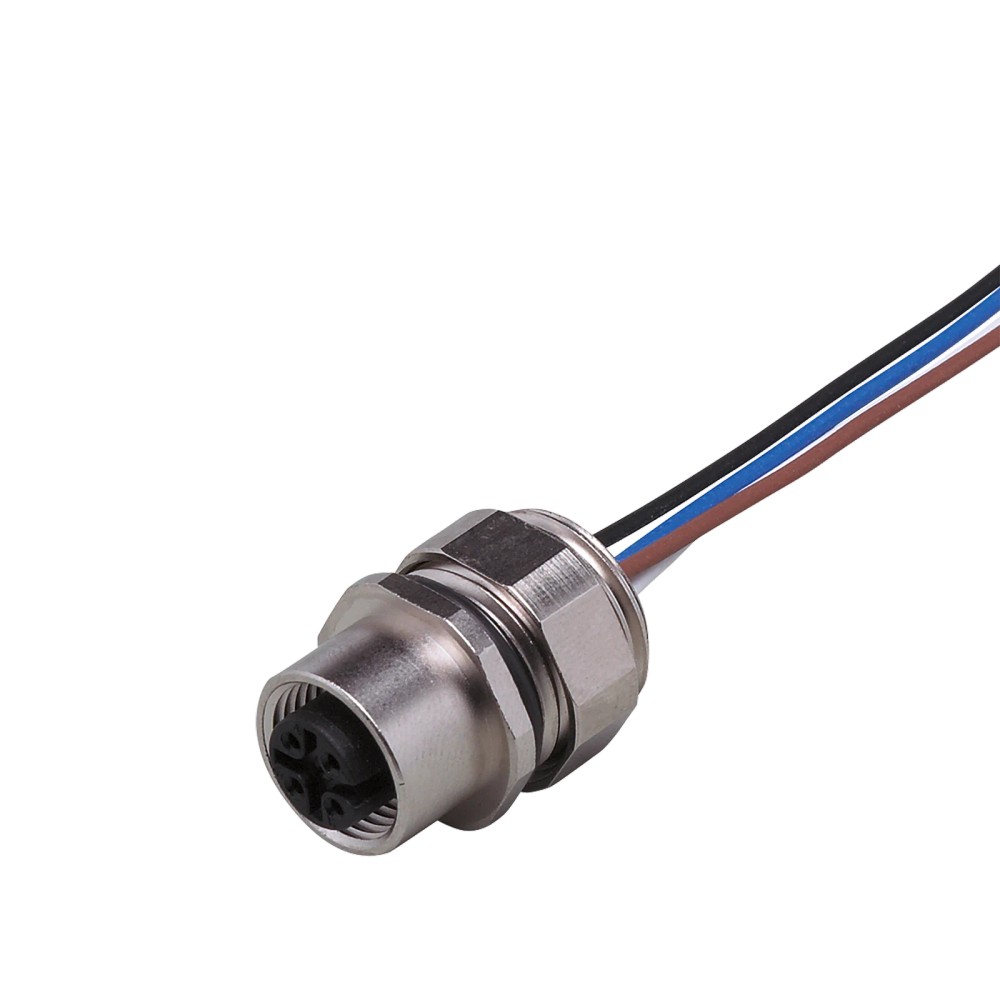

Imagem meramente ilustrativa

R$ 178,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11067
EAN: 4021179032513
NCM do produto: 85369090

Destaques do Produto Conexão M12 reto,...mais

Fechar menu

Saiba mais sobre: "E11067 IFM - Soquete de Instalação M12 Automação Industrial 4 Contatos, 0.5m, IP68"

Destaques do Produto

Conexão

M12 reto, codificação A, 4 contatos

Comprimento do cabo

0,5 m

Rosca de instalação

PG 9

Limites elétricos informados

< 250 V AC/DC; 4 A

Proteção

IP 68

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Soquete de Instalação M12 Reto IFM E11067, Codificação A, 4 Contatos, Cabo PVC de 0,5 m, PG 9

O IFM E11067 é um soquete de instalação M12 reto, com codificação A e quatro contatos, destinado a conexões em aplicações industriais e de automação. Possui cabo PVC de 0,5 m com quatro condutores de 0,25 mm² e rosca de instalação PG 9. Sua tensão de operação é inferior a 250 V AC/DC, e o grau de proteção informado é IP 68.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Soquete de instalação M12 reto
Codificação e contatos	Codificação A; 4 contatos
Comprimento e material do cabo	0,5 m; PVC
Condutores	4 x 0,25 mm²
Rosca de instalação	PG 9
Tensão de operação	< 250 V AC/DC
Corrente nominal	4 A
Grau de proteção	IP 68
Material do invólucro	Zinco moldado sob pressão
Temperatura ambiente	-25...85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações industriais e de automação que exijam um soquete M12 reto, codificação A, com quatro contatos e cabo de 0,5 m.
Montagens que aceitem rosca de instalação PG 9 e cujos requisitos elétricos e ambientais estejam dentro dos limites informados para o produto.

⚠ Considere outro se precisa de:

Não selecione quando a instalação exigir comprimento de cabo diferente de 0,5 m, conexão com outra codificação ou quantidade de contatos diferente; confirme uma versão correspondente.
Não use se a tensão, corrente, temperatura ambiente ou exigência de proteção excederem os valores informados para este modelo.

APLICAÇÕES E USO

Uso em instalações industriais e sistemas de automação, conforme as aplicações indicadas pelo fabricante. A adequação depende de a conexão, a rosca de montagem e os limites elétricos e ambientais do projeto corresponderem aos dados do E11067.
Possibilidade de conexão a equipamentos com interface M12 codificação A e quatro contatos, desde que a pinagem e os requisitos elétricos sejam confirmados no datasheet e na documentação do equipamento conectado.
A ficha informa IP 68 e temperatura ambiente de -25...85 °C. Verifique no datasheet as condições aplicáveis à classificação de proteção antes de definir exposição a líquidos ou outros agentes ambientais.

COMO ESCOLHER

Antes de comprar o Soquete de Instalação M12 Reto IFM E11067, Codificação A, 4 Contatos, Cabo PVC de 0,5 m, PG 9, verifique estes pontos:

Escolha o E11067

Quando a aplicação requer conexão M12 reta com codificação A e quatro contatos, cabo PVC de 0,5 m, instalação PG 9 e os limites elétricos e ambientais informados são atendidos.

Procure outra configuração

Se a montagem exigir outro comprimento de cabo, formato ou codificação M12, número de contatos ou rosca de instalação, compare as dimensões e os dados elétricos de outra versão antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm electronic	Identificação do fabricante indicada na ficha.
Tipo de produto	Soquete de instalação	Categoria funcional do componente.
Aplicações	Aplicações industriais e automação industrial	Aplicações indicadas na ficha; confirme os requisitos específicos da instalação.
SKU / Part number	E11067	Código de identificação do produto.
GTIN	4021179032513	Identificador comercial informado.

Conexões e montagem
Conexão elétrica (soquete)	1 x M12, reto; codificação A; 4 contatos	Configuração da conexão do soquete.
Rosca de instalação	PG 9	Rosca informada para a instalação mecânica.
Acessórios incluídos	1 porca PG 9 e 1 anel de vedação	Itens listados como incluídos na ficha.

Dados elétricos
Tensão de operação	< 250 V AC/DC	Limite de tensão informado; respeite os requisitos do circuito e do equipamento conectado.
Corrente nominal	4 A	Valor nominal informado na ficha.
Seção transversal dos condutores	4 x 0,25 mm²	Seção e quantidade de condutores do cabo.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação por cores informada; consulte o datasheet para a atribuição de contatos.

Cabo
Comprimento	0,5 m	Comprimento do cabo fornecido.
Material do cabo	PVC	Material indicado para o cabo.

Condições ambientais e proteção
Grau de proteção	IP 68	Classificação informada na ficha; as condições de ensaio ou instalação não estão detalhadas nos dados fornecidos.
Temperatura ambiente	-25...85 °C	Faixa de temperatura ambiente informada para o produto.
Certificações	CE, UKCA	Certificações declaradas na ficha.

Dados mecânicos
Material do invólucro	Zinco moldado sob pressão	Material informado para o invólucro.
Peso	22,8 g	Massa indicada nos dados do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha do produto.

• Compatibilidade de sinal ou de protocolo depende dos equipamentos conectados e da pinagem definida pelo fabricante; consulte o datasheet.

Conexões

Elétrica Cabo PVC de 0,5 m, com 4 x 0,25 mm². Tensão de operação inferior a 250 V AC/DC e corrente nominal de 4 A. Cores informadas: BK (preto), BN (marrom), BU (azul) e WH (branco). Verifique a atribuição dos contatos no datasheet antes de conectar.

Processo Rosca de instalação PG 9; conexão M12 reta, codificação A, com 4 contatos. A compatibilidade mecânica depende da interface correspondente e da rosca de montagem prevista no equipamento.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12 de codificação A e quatro contatos, além de montagem PG 9	✓	As características mecânicas descritas correspondem às conexões informadas para o E11067; confirme também a pinagem e os requisitos elétricos.
Aplicação com tensão abaixo de 250 V AC/DC e corrente de até 4 A	✓	Esses são os limites elétricos informados na ficha; valide as condições reais de operação e a documentação do fabricante.
Sistema que exige protocolo de comunicação ou pinagem específica não documentados na ficha	✗	A ficha não especifica protocolos nem atribuição detalhada dos contatos; a compatibilidade não pode ser confirmada sem consultar o datasheet e os equipamentos envolvidos.
Instalação que requer rosca diferente de PG 9, outro comprimento de cabo ou outra configuração M12	✗	Esses requisitos não correspondem à configuração identificada para o E11067; selecione uma versão cujas dimensões e conexão atendam ao projeto.

INSTALAÇÃO

Como instalar o Soquete de Instalação M12 Reto IFM E11067, Codificação A, 4 Contatos, Cabo PVC de 0,5 m, PG 9

Confirme no projeto que a montagem requer rosca PG 9 e conexão M12 reta, codificação A, com quatro contatos.
Verifique se a tensão, corrente e temperatura ambiente da aplicação respeitam os valores especificados para o produto.
Consulte o datasheet para identificar a atribuição dos contatos; não determine a pinagem apenas pelas cores dos fios.
Prepare a abertura de montagem compatível com PG 9 e inspecione a superfície e a rosca antes de instalar.
Monte o soquete com a porca PG 9 e o anel de vedação incluídos, cuidando para não danificar ou deslocar o anel.
Conecte os condutores conforme o esquema do fabricante e confira a continuidade e a montagem antes de energizar.

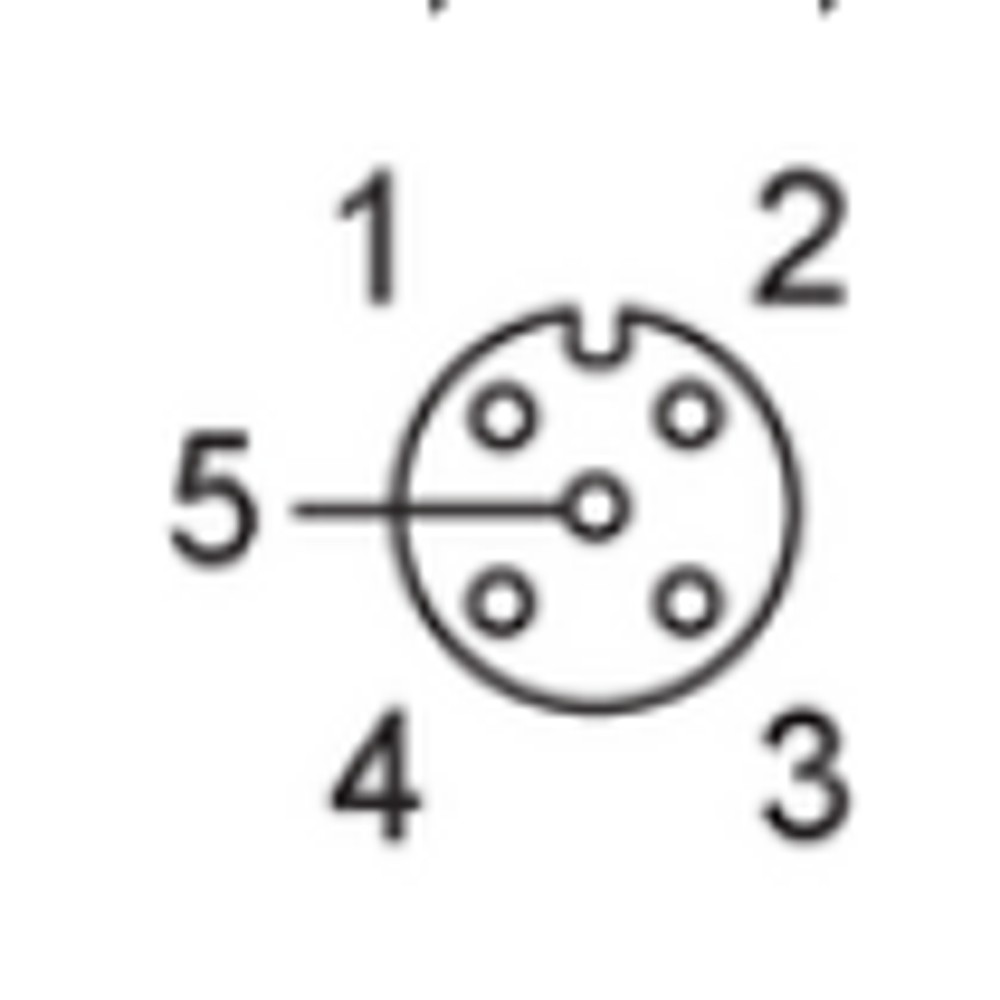

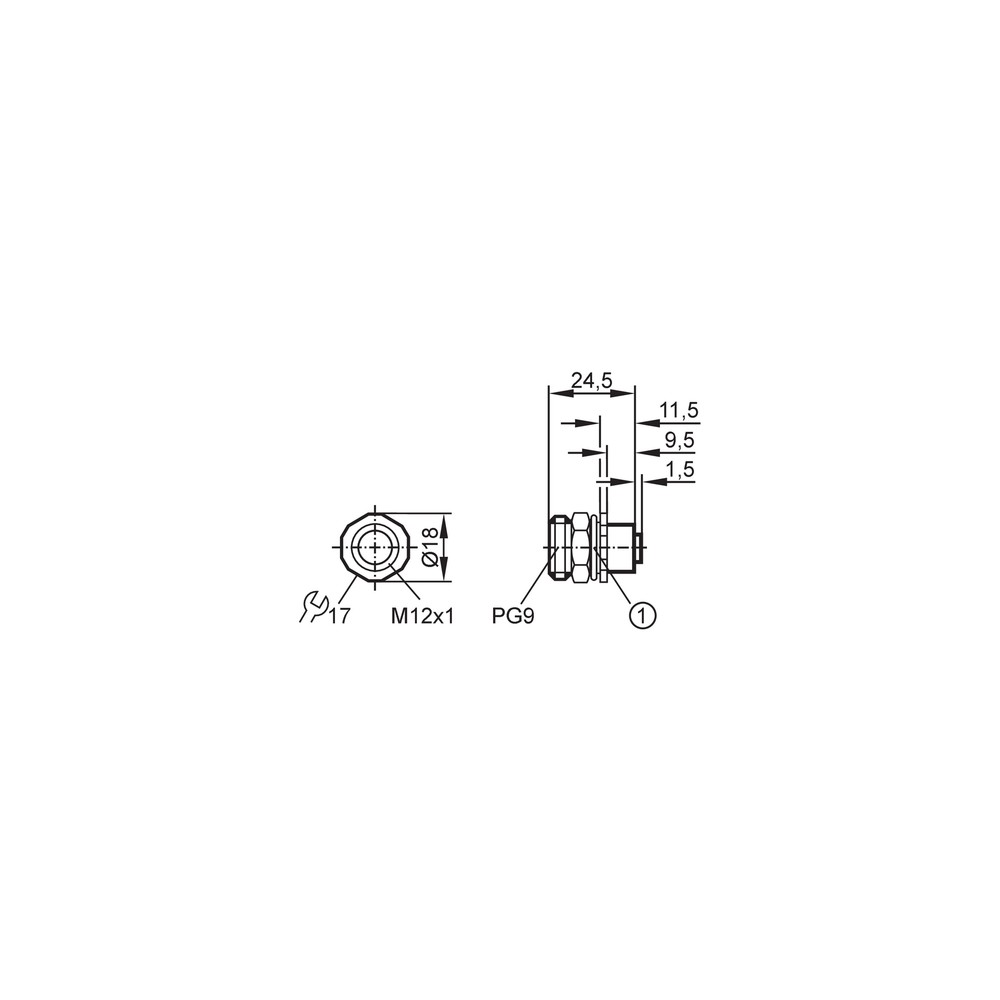

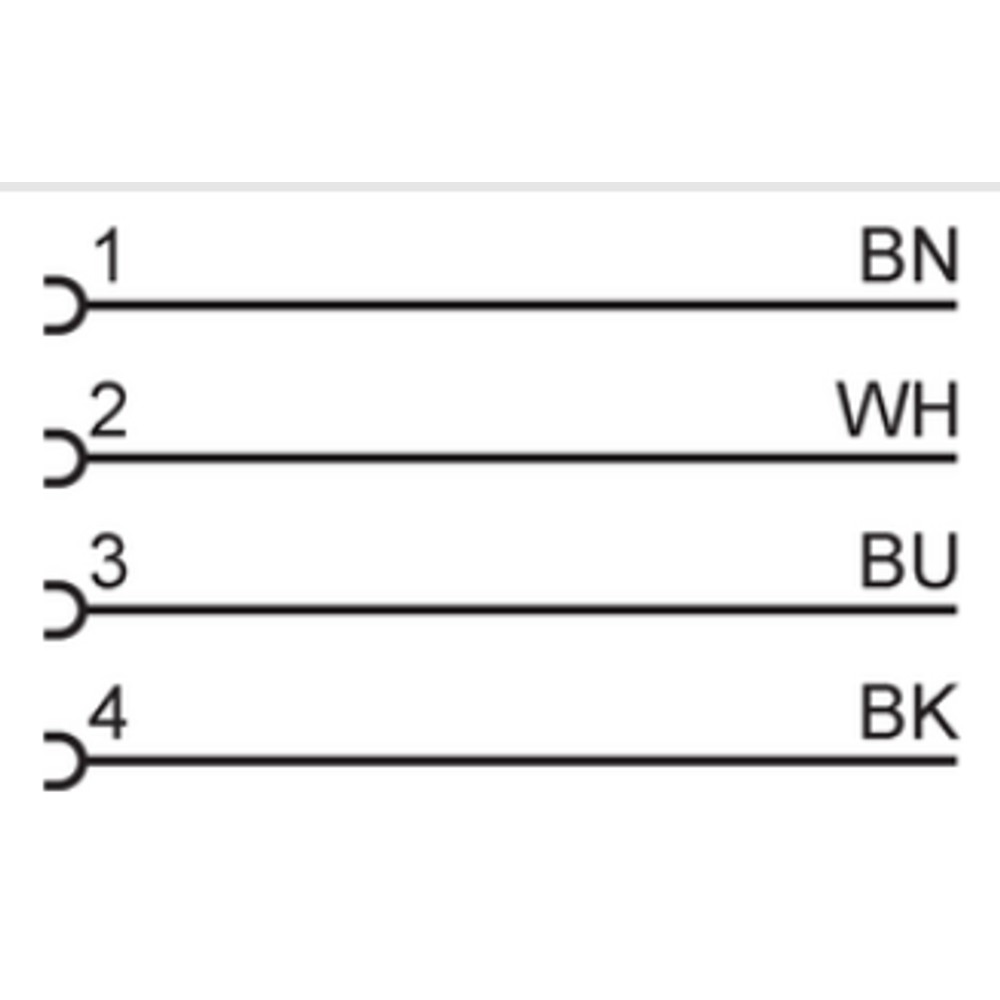

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

1 porca PG 9
1 anel de vedação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não recebe sinal ou alimentação.	Conexão incorreta, condutor interrompido ou atribuição de contato incompatível com o equipamento.	Desenergize o circuito e confira continuidade, identificação dos condutores e pinagem no datasheet e no esquema do equipamento.
A conexão M12 não acopla corretamente.	Interface incompatível em codificação, número de contatos ou formato mecânico.	Compare a codificação, a quantidade de contatos e o formato reto da conexão com a interface do equipamento antes de forçar o acoplamento.
Há aquecimento ou interrupção durante a operação.	Condições elétricas fora dos limites informados ou conexão com contato inadequado.	Verifique a tensão e a corrente do circuito em relação aos valores da ficha e inspecione os contatos com o circuito desenergizado.
Há ingresso de umidade na região de montagem.	Anel de vedação deslocado ou montagem que não atende às condições exigidas para a proteção IP 68.	Inspecione o posicionamento do anel e a montagem; consulte o datasheet para as condições de instalação associadas à classificação IP 68.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E11067 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E11067 e para que serve?

É um soquete de instalação M12 reto com codificação A e quatro contatos. Foi indicado para aplicações industriais e de automação, sujeito à validação da interface e dos limites do circuito.

O que acompanha o soquete de instalação?

A ficha informa uma porca PG 9 e um anel de vedação como acessórios incluídos. A embalagem contém uma peça.

Posso usar este modelo em uma conexão M12 com outra codificação ou quantidade de contatos?

A ficha especifica codificação A e quatro contatos. Não é possível confirmar compatibilidade mecânica ou elétrica com outra configuração sem verificar a interface e a documentação dos equipamentos.

Qual é a tensão e a corrente informadas para o E11067?

A tensão de operação é inferior a 250 V AC/DC e a corrente nominal informada é 4 A. A aplicação deve respeitar esses dados e os requisitos do circuito.

Este produto serve para uma instalação que exige cabo com comprimento diferente de 0,5 m?

O E11067 descrito tem cabo de 0,5 m. Se o projeto exigir outro comprimento, selecione uma configuração correspondente ou confirme a solução com o fabricante.

Posso usar o E11067 em uma aplicação com temperatura ambiente acima de 85 °C?

A faixa informada é de -25...85 °C. Uma condição acima desse limite não está contemplada nos dados fornecidos.

O equipamento não liga depois da instalação: o que devo verificar antes de trocar o soquete?

Verifique a continuidade do cabo e a pinagem conforme o datasheet e a documentação do equipamento conectado. Confirme também que a conexão está corretamente acoplada e que o circuito atende aos limites elétricos.

A conexão não encaixa ou apresenta sinal intermitente; qual pode ser a causa?

Uma causa possível é divergência entre a interface do equipamento e a configuração M12 do soquete, ou acoplamento incompleto. Compare codificação e contatos e inspecione a conexão com o circuito desenergizado.

Devo comprar este soquete ou uma versão com outra rosca ou comprimento?

Escolha o E11067 quando a montagem aceitar PG 9 e o cabo de 0,5 m. Para outra rosca ou comprimento, compare com a versão que corresponda às exigências mecânicas do projeto.

Como instalar sem danificar a vedação ou conectar os fios incorretamente?

Instale a porca PG 9 e o anel de vedação incluídos sem deslocar o anel e consulte o datasheet para a pinagem antes de ligar os condutores. Faça a montagem e a verificação com o circuito desenergizado.

GLOSSÁRIO TÉCNICO

M12

Designação da interface de conexão circular especificada para o soquete.

Codificação A

Configuração de chaveamento indicada para a conexão M12; deve corresponder à interface do equipamento.

IP 68

Grau de proteção declarado para o produto; as condições específicas de aplicação devem ser conferidas no datasheet.

PG 9

Tipo de rosca de instalação especificado para a montagem do soquete.

Seção transversal do condutor

Área nominal indicada para cada condutor do cabo, expressa em milímetros quadrados.
