Adaptador p/ Sensor Capacitivo IFM E11036 M30 PVDF

Pré-visualizar: E11036 IFM - Adaptador p/ Sensor Capacitivo Fixação M30 PVDF G1 1/4 L=65mm

E11036 IFM - Adaptador p/ Sensor Capacitivo Fixação M30 PVDF G1 1/4 L=65mm

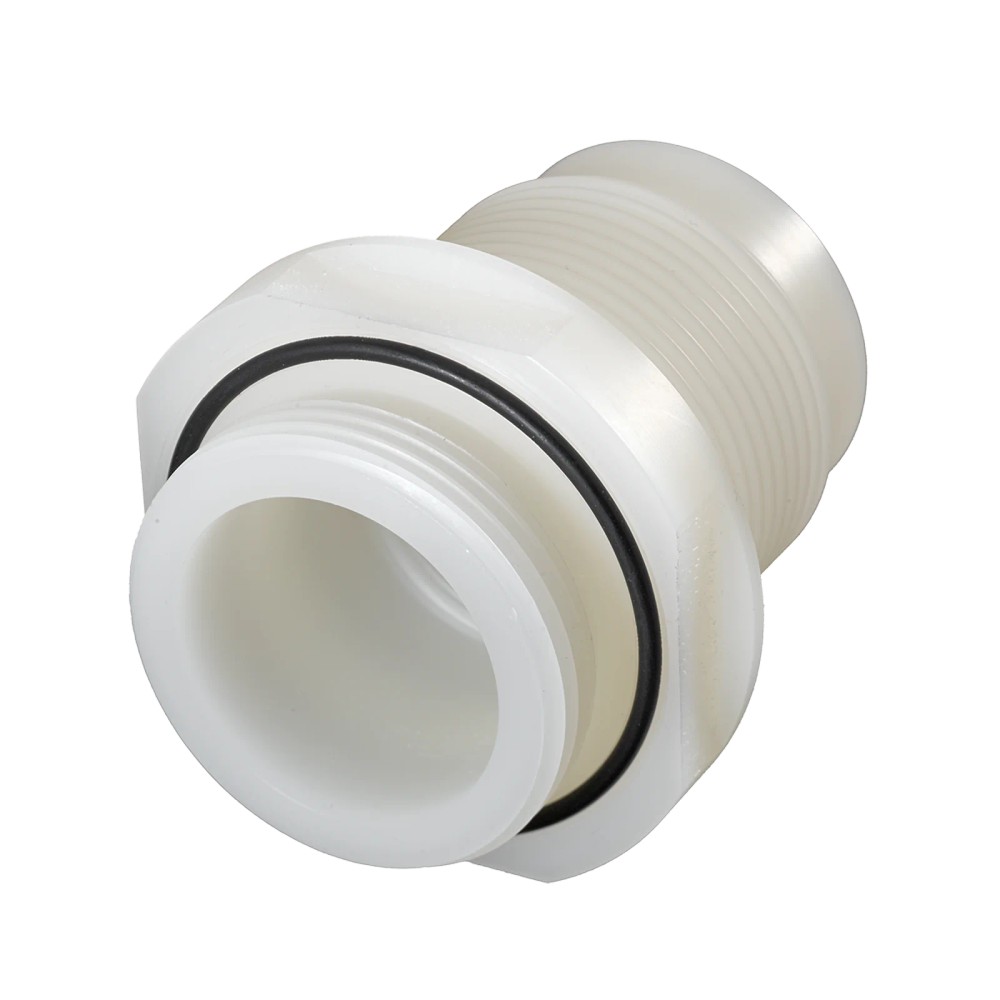

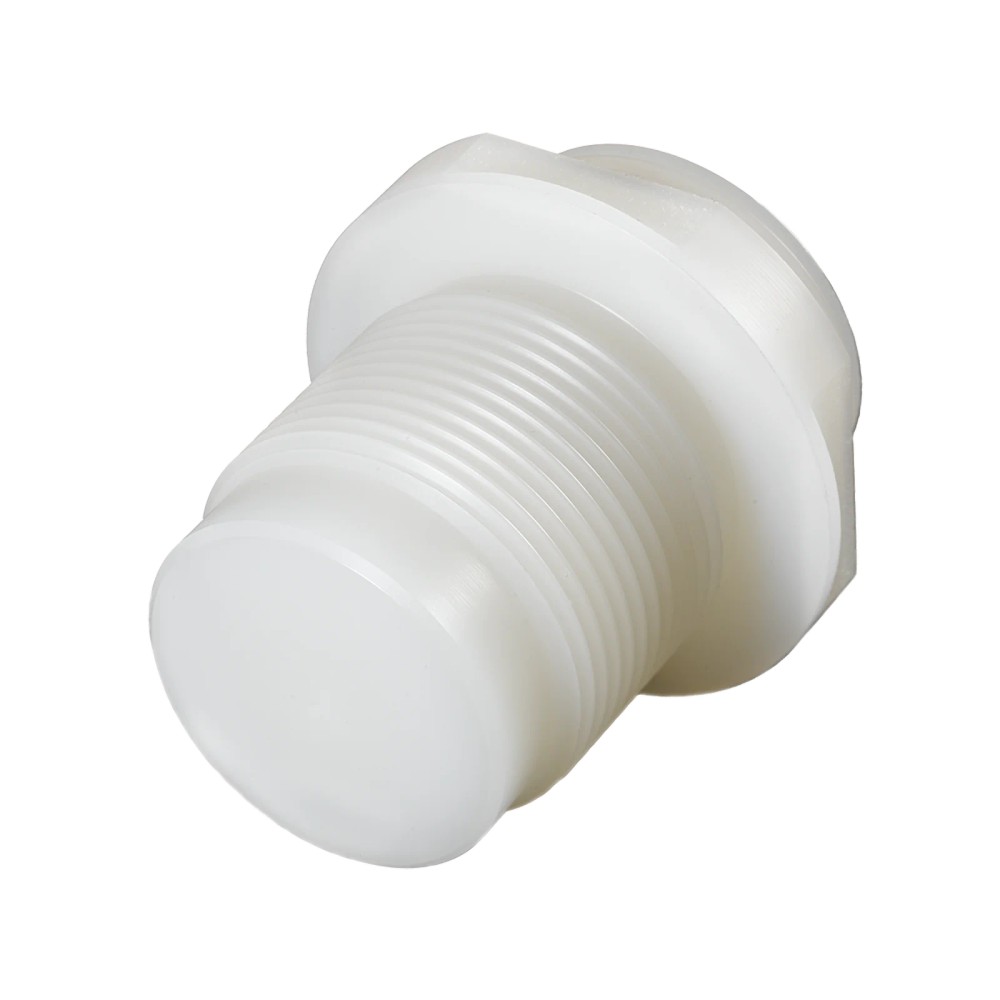

Imagem meramente ilustrativa

R$ 749,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11036
EAN: 4021179032209
NCM do produto: 90269090

Destaques do Produto Aplicação Instalação...mais

Fechar menu

Saiba mais sobre: "E11036 IFM - Adaptador p/ Sensor Capacitivo Fixação M30 PVDF G1 1/4 L=65mm"

Destaques do Produto

Aplicação

Instalação de sensores capacitivos

Rosca do sensor

M30 x 1,5, interna

Rosca de processo

G 1 1/4, externa

Comprimento

65 mm

Materiais

PVDF; vedação EPDM

Pressão máxima informada

8 bar / 0,8 MPa

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E11036 IFM — Adaptador de instalação para sensor capacitivo M30, PVDF, conexão G 1 1/4, comprimento 65 mm

O E11036 é um adaptador de instalação para sensores capacitivos com conexão M30. Ele permite a montagem do sensor em uma conexão de processo G 1 1/4, por meio de rosca externa no processo e rosca interna M30 x 1,5 para o sensor. O adaptador é fabricado em PVDF e acompanha anel de vedação EPDM de 44 x 2 mm. Seus limites informados incluem pressão de até 8 bar e temperatura ambiente de -25 a 110 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Adaptador de instalação para sensores capacitivos
Modelo / SKU	E11036
Marca	ifm
Conexão do sensor	M30 x 1,5, rosca interna
Conexão de processo	G 1 1/4, rosca externa
Comprimento	65 mm
Material do adaptador	PVDF
Material do anel de vedação	EPDM
Limite de pressão informado	8 bar / 0,8 MPa
Temperatura ambiente informada	-25 a 110 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensor capacitivo com conexão M30 x 1,5 interna em conexão de processo G 1 1/4 externa, após confirmar o encaixe mecânico e os limites de operação do conjunto.
Aplicações em que o material PVDF do adaptador e a vedação EPDM sejam adequados ao processo, conforme avaliação de compatibilidade química e condições reais de uso.

⚠ Considere outro se precisa de:

Não selecionar para sensores cuja conexão não corresponda a M30 x 1,5; a ficha não informa adaptadores ou conexões alternativas.
Não exceder a pressão informada de 8 bar / 0,8 MPa nem a faixa de temperatura ambiente de -25 a 110 °C.
A ficha não confirma compatibilidade química do PVDF ou do EPDM com fluidos específicos; validar esses materiais com o fabricante antes de aplicar.

APLICAÇÕES E USO

Uso comprovado pela ficha: adaptação mecânica para instalação de sensores capacitivos com conexão M30 em processo, usando a conexão G 1 1/4 especificada.
Possibilidade de aplicação: montagem em sistemas cujo processo aceite PVDF e vedação EPDM. A adequação deve ser confirmada para o fluido e as condições reais, pois não há lista de compatibilidade química na ficha.
Limites a considerar: pressão informada de até 8 bar / 0,8 MPa e temperatura ambiente entre -25 e 110 °C. A ficha não detalha outras condições de processo.

COMO ESCOLHER

Antes de comprar o E11036 IFM — Adaptador de instalação para sensor capacitivo M30, PVDF, conexão G 1 1/4, comprimento 65 mm, verifique estes pontos:

Quando escolher o E11036

Escolha este adaptador quando o sensor capacitivo tiver rosca M30 x 1,5 compatível e a instalação exigir conexão de processo G 1 1/4 externa. Verifique também se o comprimento de 65 mm, os materiais PVDF e EPDM e os limites informados atendem à instalação.

Quando avaliar outra configuração

Busque outra configuração se a rosca do sensor ou a conexão de processo forem diferentes, ou se pressão, temperatura ou compatibilidade dos materiais exigidas pelo processo não estiverem cobertas pelos dados desta ficha. A documentação disponível não especifica conexões alternativas.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Adaptador de instalação para sensores capacitivos	Componente mecânico destinado à instalação de sensores capacitivos.
Aplicação	Sensores capacitivos	Aplicação declarada na ficha do anúncio.
Marca	ifm	Fabricante indicado para o produto.
Modelo / SKU / Part Number	E11036	Código de identificação do produto.
GTIN	4021179032209	Identificador comercial informado na ficha.
Categoria	Acessórios	Classificação do produto no anúncio.

Conexões mecânicas
Conexão do sensor	M30 x 1,5, rosca interna	Interface mecânica indicada para a montagem do sensor.
Conexão de processo	G 1 1/4, rosca externa	Interface mecânica indicada para conexão ao processo.
Designação da rosca	G 1 1/4	Designação da rosca de processo informada.

Dados mecânicos e materiais
Comprimento	65 mm	Dimensão indicada para o adaptador.
Dimensões declaradas	G 1 1/4 / L = 65 mm	Resumo dimensional constante na ficha.
Material do adaptador	PVDF	Material especificado para o corpo do adaptador; compatibilidade química específica não informada.
Material do anel de vedação	EPDM	Material especificado para o anel de vedação; compatibilidade química específica não informada.
Peso	83,4 g	Massa informada no conjunto de dados do produto.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

Condições de operação
Temperatura ambiente	-25 a 110 °C	Faixa de temperatura ambiente informada para o produto.
Resistência à pressão	8 bar / 0,8 MPa	Limite de pressão indicado na ficha; não exceder.

Itens inclusos
Anel de vedação	1 anel de vedação, 44 x 2 mm	Acessório incluído informado na ficha.

Dados comerciais e documentação
Código NCM	9026.90.90	Classificação fiscal informada no conjunto de dados.
Datasheet	https://media.ifm.com/dam/354ea322-8226-444b-8453-bc74fc3c60e8/Original/E11036-00_PT-BR.pdf	Folha de dados do fabricante vinculada ao produto.
Desenho em escala	https://media.ifm.com/dam/975ca427-861c-42d9-88f7-8b2c07a9b2fc/pim,w_0.9;r_pad,w_2000,h_1.01,bc_white/P_MZ_Z_0037.png	Desenho técnico indicado na ficha do anúncio.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o E11036 é um adaptador mecânico e a ficha não informa conexão elétrica.

Processo Conexão de processo G 1 1/4 com rosca externa. Conexão para sensor M30 x 1,5 com rosca interna.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor capacitivo com rosca M30 x 1,5 e instalação em conexão de processo G 1 1/4	✓	As conexões mecânicas correspondem às informadas para o adaptador.
Sensor com rosca diferente de M30 x 1,5	✗	A conexão interna especificada para o sensor é M30 x 1,5; outras dimensões não são informadas como compatíveis.
Processo com pressão superior a 8 bar / 0,8 MPa	✗	A resistência à pressão informada é 8 bar / 0,8 MPa.
Uso fora da faixa de temperatura ambiente informada de -25 a 110 °C	✗	A faixa de temperatura ambiente indicada para o produto é -25 a 110 °C.
Processo com fluido cuja compatibilidade com PVDF e EPDM ainda não foi confirmada	✗	A ficha identifica os materiais, mas não declara compatibilidade química com fluidos específicos; é necessário validar essa condição.

INSTALAÇÃO

Como instalar o E11036 IFM — Adaptador de instalação para sensor capacitivo M30, PVDF, conexão G 1 1/4, comprimento 65 mm

Confirme que a rosca do sensor capacitivo é M30 x 1,5 e que a conexão de processo requerida é G 1 1/4.
Verifique se o PVDF e o anel EPDM são compatíveis com o fluido e com as condições da aplicação.
Inspecione o adaptador e o anel de vedação incluso; não instale componentes danificados.
Posicione o anel de vedação de 44 x 2 mm conforme a configuração de montagem indicada pelo fabricante.
Acople o sensor à rosca interna do adaptador e conecte a rosca externa G 1 1/4 ao processo, evitando danos às roscas e à vedação.
Após a montagem, verifique a vedação e confirme que pressão e temperatura permanecem dentro dos limites informados.

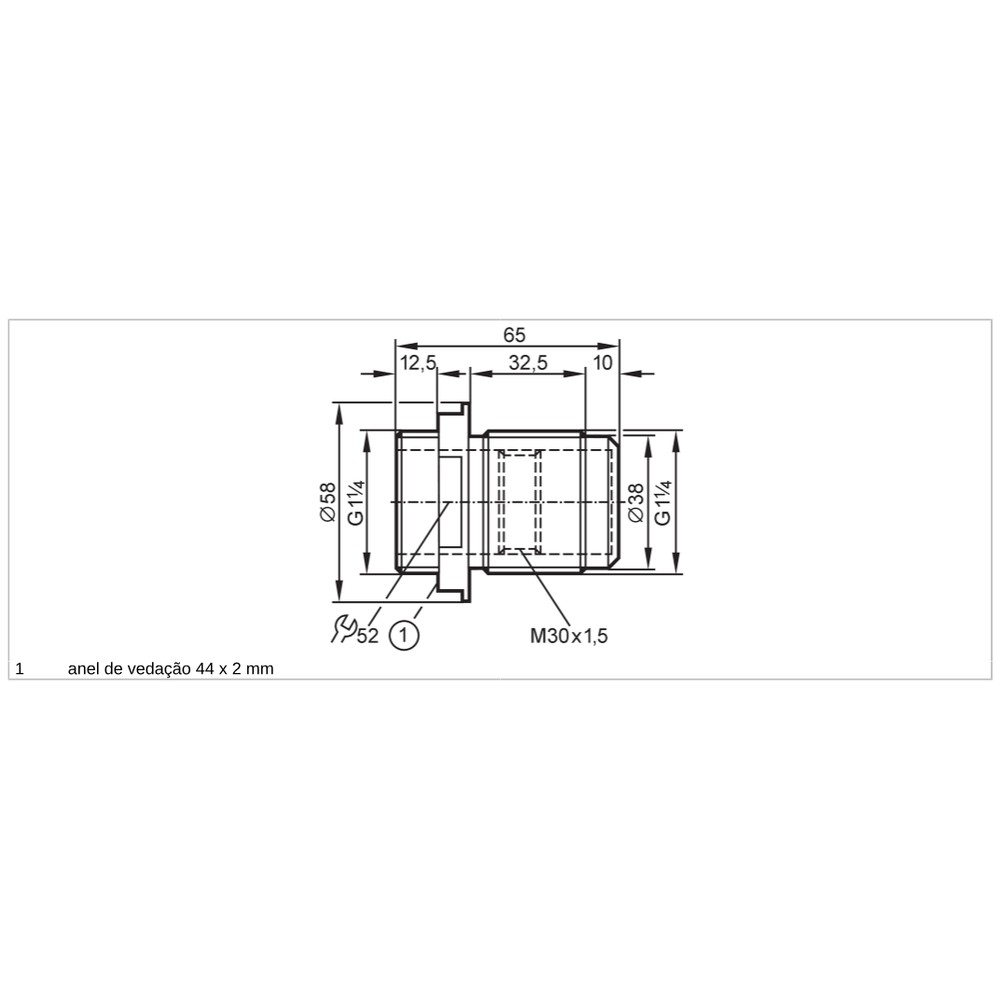

Desenho Dimensional

ACESSÓRIOS

1 anel de vedação EPDM, 44 x 2 mm

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na união com o processo.	Anel de vedação ausente, danificado ou incompatível com as condições do processo; também pode haver montagem incorreta.	Despressurize o sistema e inspecione a presença, o estado e o assentamento do anel; confirme também a adequação do EPDM ao fluido.
Sensor não acopla ao adaptador.	Rosca do sensor diferente de M30 x 1,5 ou roscas danificadas.	Compare a especificação da conexão do sensor com M30 x 1,5 e examine as roscas antes da montagem.
Deformação, dano ou falha do conjunto durante a operação.	Pressão acima do limite informado ou condição operacional fora dos dados especificados.	Confira a pressão de operação e compare-a com o limite de 8 bar / 0,8 MPa; inspecione o adaptador após despressurizar.
Vedação ou material apresenta alteração após contato com o processo.	Compatibilidade química do PVDF ou do EPDM não confirmada para o fluido utilizado.	Identifique o fluido e valide a compatibilidade de ambos os materiais com o fabricante antes de reinstalar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E11036 (PT-BR) (Datasheet) Desenho em escala do adaptador (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E11036 e com quais conexões ele trabalha?

É um adaptador de instalação para sensores capacitivos. A conexão do sensor é M30 x 1,5 com rosca interna, e a conexão de processo é G 1 1/4 com rosca externa.

O que vem junto com o adaptador?

A ficha informa que acompanha 1 anel de vedação EPDM de 44 x 2 mm. A embalagem corresponde a 1 peça.

Posso usar o E11036 com um sensor que não tenha rosca M30 x 1,5?

A ficha especifica conexão interna M30 x 1,5 para o sensor e não lista outras dimensões compatíveis. Compare a rosca do sensor antes da compra.

Este adaptador serve para qualquer fluido ou processo químico?

A ficha não declara compatibilidade química universal. O adaptador é PVDF e a vedação é EPDM; valide ambos os materiais para o fluido específico.

O conjunto está vazando: o que devo verificar antes de substituir o adaptador?

Despressurize o sistema e confira se o anel de vedação está presente, íntegro e corretamente assentado. Verifique também se o EPDM é compatível com o fluido.

O sensor não rosqueia no adaptador; isso indica defeito?

Não necessariamente: a causa pode ser uma rosca do sensor diferente de M30 x 1,5. Confira a especificação e examine as roscas quanto a danos antes de concluir que o adaptador está defeituoso.

É melhor comprar o E11036 ou apenas um anel de vedação?

O E11036 é o adaptador completo e já inclui 1 anel de vedação de 44 x 2 mm. A ficha não informa um código de venda avulsa para o anel, então confirme a disponibilidade dessa peça separadamente com o fornecedor.

Qual alternativa devo escolher se minha conexão de processo não for G 1 1/4?

A ficha deste modelo especifica conexão de processo G 1 1/4 externa e não apresenta dimensões alternativas. Se a conexão requerida for diferente, selecione um adaptador cuja ficha confirme essa rosca.

Que cuidados devo ter ao instalar o E11036?

Confirme as duas roscas, inspecione o anel e monte o conjunto sem danificar as superfícies de vedação. Antes de operar, verifique a vedação e respeite os limites informados de pressão e temperatura.

Como confirmo se o material é adequado para o meu processo?

Compare o fluido e as condições de operação com a compatibilidade de PVDF e EPDM. Como a ficha não detalha a compatibilidade química, consulte a documentação do fabricante ou valide com a IFM.

GLOSSÁRIO TÉCNICO

Rosca M30 x 1,5

Conexão roscada interna do adaptador destinada à montagem do sensor capacitivo. (Ref.: Conexão do sensor: M30 x 1,5, rosca interna)

G 1 1/4

Designação da rosca externa de processo especificada para o adaptador. (Ref.: Conexão de processo: G 1 1/4, rosca externa)

PVDF

Material indicado para o corpo do adaptador; a ficha não especifica compatibilidade com fluidos individuais. (Ref.: Material do adaptador: PVDF)

EPDM

Material do anel de vedação fornecido; sua adequação depende da compatibilidade com o fluido e as condições de uso. (Ref.: Material do anel de vedação: EPDM)

Resistência à pressão

Limite de pressão declarado para o produto, que deve ser respeitado na aplicação. (Ref.: 8 bar / 0,8 MPa)
