Adaptador de Instalação IFM E11033 para Sensores M30

Pré-visualizar: E11033 IFM - Adaptador de Instalação ifm para Sensores Capacitivos M30 G 1 1/2 POM FDA

E11033 IFM - Adaptador de Instalação ifm para Sensores Capacitivos M30 G 1 1/2 POM FDA

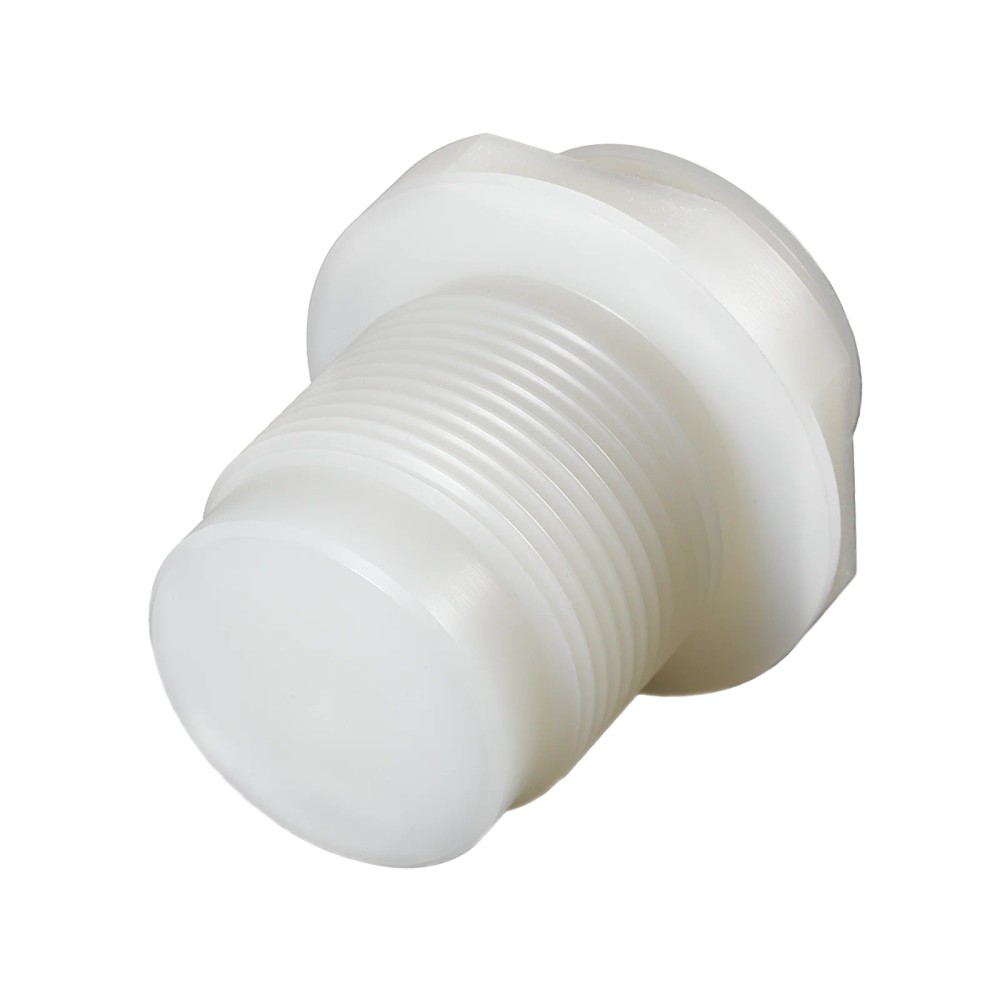

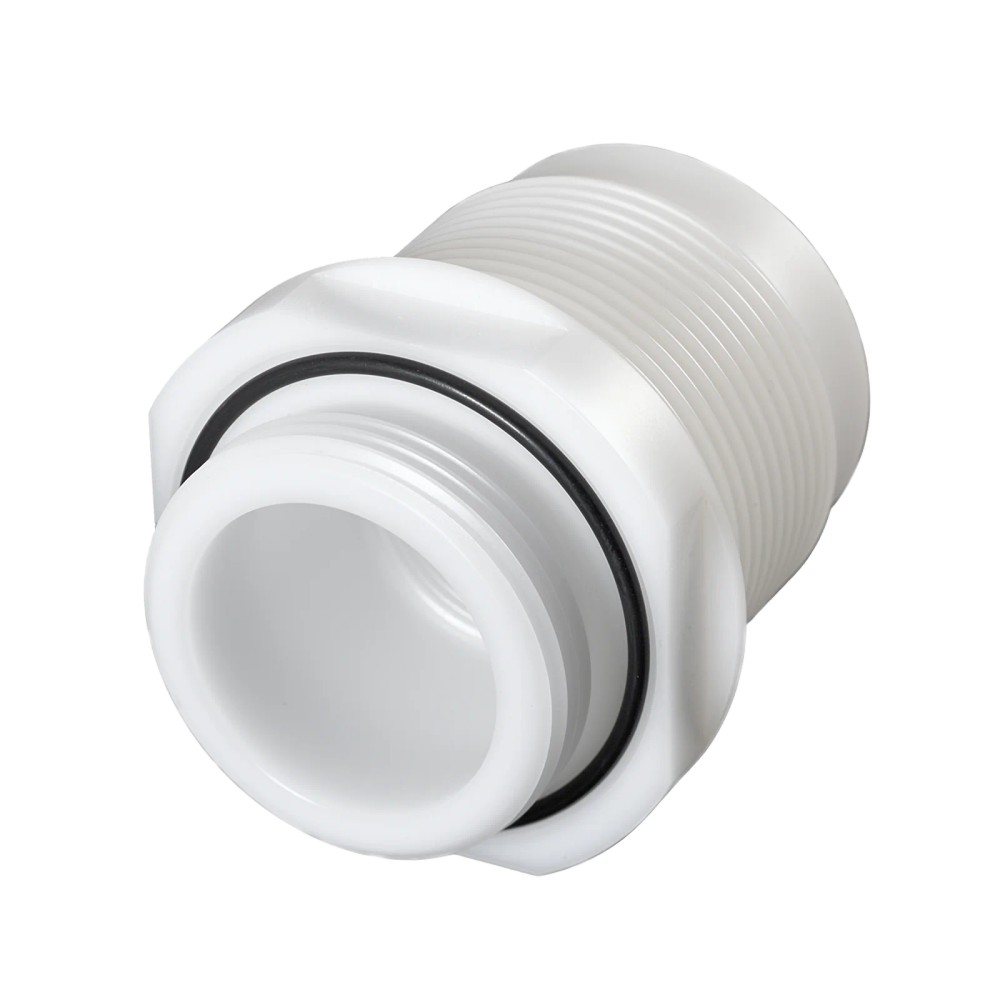

Imagem meramente ilustrativa

R$ 517,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11033
EAN: 4021179032179
NCM do produto: 90269010

Destaques do Produto Tipo de acessório...mais

Fechar menu

Saiba mais sobre: "E11033 IFM - Adaptador de Instalação ifm para Sensores Capacitivos M30 G 1 1/2 POM FDA"

Destaques do Produto

Tipo de acessório

Adaptador de instalação para sensores capacitivos

Rosca do sensor

M30 x 1,5 interna

Rosca de processo

G 1 1/2 externa

Comprimento

65 mm

Limites informados

8 bar; fluido de -25...100 °C e breve de -25...110 °C

Material e aprovação

POM, vedação EPDM e aprovação FDA

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador de Instalação ifm E11033 para Sensores Capacitivos M30, G 1 1/2, POM, aprovação FDA

O ifm E11033 é um adaptador de instalação para sensores capacitivos M30. Possui conexão interna M30 x 1,5 para o sensor e rosca externa G 1 1/2 para o processo. Seu corpo é de POM, acompanha vedação de EPDM e tem aprovação FDA. O comprimento especificado é de 65 mm.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	E11033
Tipo	Adaptador de instalação para sensores capacitivos
Conexão do sensor	M30 x 1,5, rosca interna
Conexão de processo	G 1 1/2, rosca externa
Material do adaptador	POM
Material da vedação	EPDM
Comprimento	65 mm
Pressão especificada	8 bar / 0,8 MPa
Temperatura do fluido	-25...100 °C; breve: -25...110 °C
Aprovação e conteúdo	FDA; acompanha 1 anel de vedação 44 x 2 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações de sensores capacitivos com conexão M30 x 1,5 interna e conexão de processo G 1 1/2 externa.
Aplicações cujas condições estejam dentro da pressão e das temperaturas de fluido especificadas para o adaptador.

⚠ Considere outro se precisa de:

Não selecionar quando a rosca do sensor ou a conexão de processo exigida diferir das conexões especificadas; não há adaptadores de conversão informados para este modelo.
Não usar fora dos limites de pressão e temperatura informados. A ficha não permite confirmar compatibilidade com fluidos específicos além dos dados de material e aprovação apresentados.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: instalação de sensores capacitivos; a ficha não especifica processos ou fluidos particulares.
Possibilidade de uso: montagem em processo com rosca G 1 1/2 e sensor com rosca M30 x 1,5, desde que pressão, temperatura e compatibilidade do fluido com os materiais sejam verificadas para a aplicação concreta.
Limite operacional informado: fluido de -25...100 °C e condição breve de -25...110 °C; pressão de até 8 bar conforme os dados fornecidos. A ficha não detalha duração da condição breve.

COMO ESCOLHER

Antes de comprar o Adaptador de Instalação ifm E11033 para Sensores Capacitivos M30, G 1 1/2, POM, aprovação FDA, verifique estes pontos:

Escolha o E11033 quando

O sensor capacitivo tiver conexão M30 x 1,5 e a instalação exigir conexão de processo G 1 1/2, observando o comprimento de 65 mm e os limites operacionais informados.

Avalie outra configuração quando

A instalação exigir outro padrão de rosca, dimensões diferentes ou condições acima de 8 bar, de -25...100 °C em operação contínua, ou de -25...110 °C em condição breve. Confirme a especificação da alternativa no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Adaptador de instalação para sensores capacitivos	Acessório mecânico destinado à instalação de sensores capacitivos.
Designação do modelo	MOUNTING ADAPTER M30 POM	Designação informada para o modelo.
Marca	ifm	Fabricante indicado na ficha.
SKU / Part Number	E11033	Código de identificação do produto.
GTIN	4021179032179	Identificador comercial informado.
Categoria	Acessórios para sensores	Classificação do produto.
Quantidade por embalagem	1 peça	Quantidade informada na ficha.
Peso	90,5 g	Massa do produto informada no conjunto de dados.

Conexões e dimensões
Conexão do sensor	M30 x 1,5, rosca interna	Interface mecânica para o sensor.
Conexão de processo	G 1 1/2, rosca externa	Interface mecânica para o processo.
Designação da rosca	G 1 1/2	Designação indicada na ficha.
Comprimento	65 mm	Dimensão informada para o adaptador.
Dimensões resumidas	G 1 1/2 / L = 65 mm	Descrição dimensional disponível no anúncio.

Materiais e acessórios
Material do adaptador	POM	Material do corpo informado.
Material da vedação	EPDM	Material do anel de vedação informado.
Acessório incluído	1 anel de vedação 44 x 2 mm	Componente informado como incluído na embalagem.

Condições de processo
Temperatura do fluido	-25...100 °C	Faixa de operação do fluido informada.
Temperatura breve da substância	-25...110 °C	Limite informado para exposição breve; não representa a faixa contínua.
Resistência à pressão	8 bar / 0,8 MPa	Valor de pressão informado na ficha.
Aprovação	FDA	Aprovação indicada no anúncio; consultar o datasheet para detalhes de aplicação.

Documentação e identificação fiscal
NCM	9026.90.10	Código informado nos dados do produto.

COMPATIBILIDADE

Comunicação

• Não aplicável: trata-se de um adaptador mecânico; não há protocolo de comunicação informado.

Conexões

Elétrica Não possui conexão elétrica especificada. A compatibilidade elétrica não se aplica ao adaptador; verifique separadamente o sensor instalado.

Processo Rosca externa G 1 1/2. Conexão do sensor: rosca interna M30 x 1,5.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor capacitivo com conexão M30 x 1,5 e processo com rosca correspondente G 1 1/2	✓	As duas conexões são as especificadas para o adaptador.
Sensor com rosca diferente de M30 x 1,5	✗	A conexão interna do adaptador é M30 x 1,5; não há conversão de rosca informada.
Processo que exige conexão diferente de G 1 1/2	✗	A conexão externa de processo do produto é G 1 1/2.
Aplicação com pressão acima de 8 bar ou temperatura fora dos limites informados	✗	A ficha informa resistência à pressão de 8 bar e faixas de temperatura do fluido de -25...100 °C e, brevemente, -25...110 °C.

INSTALAÇÃO

Como instalar o Adaptador de Instalação ifm E11033 para Sensores Capacitivos M30, G 1 1/2, POM, aprovação FDA

Confirme que a conexão do sensor é M30 x 1,5, rosca compatível com a conexão interna do adaptador.
Confirme que a conexão de processo requerida é G 1 1/2, rosca externa.
Verifique se o espaço de montagem comporta o comprimento informado de 65 mm.
Inspecione o adaptador e o anel de vedação EPDM incluído antes da montagem; não use componentes danificados.
Instale o anel de vedação de 44 x 2 mm na posição prevista e monte as conexões de acordo com os procedimentos aplicáveis ao equipamento e ao processo.
Antes de operar, confira a montagem e certifique-se de que pressão e temperatura permaneçam nos limites especificados; consulte o datasheet para instruções detalhadas.

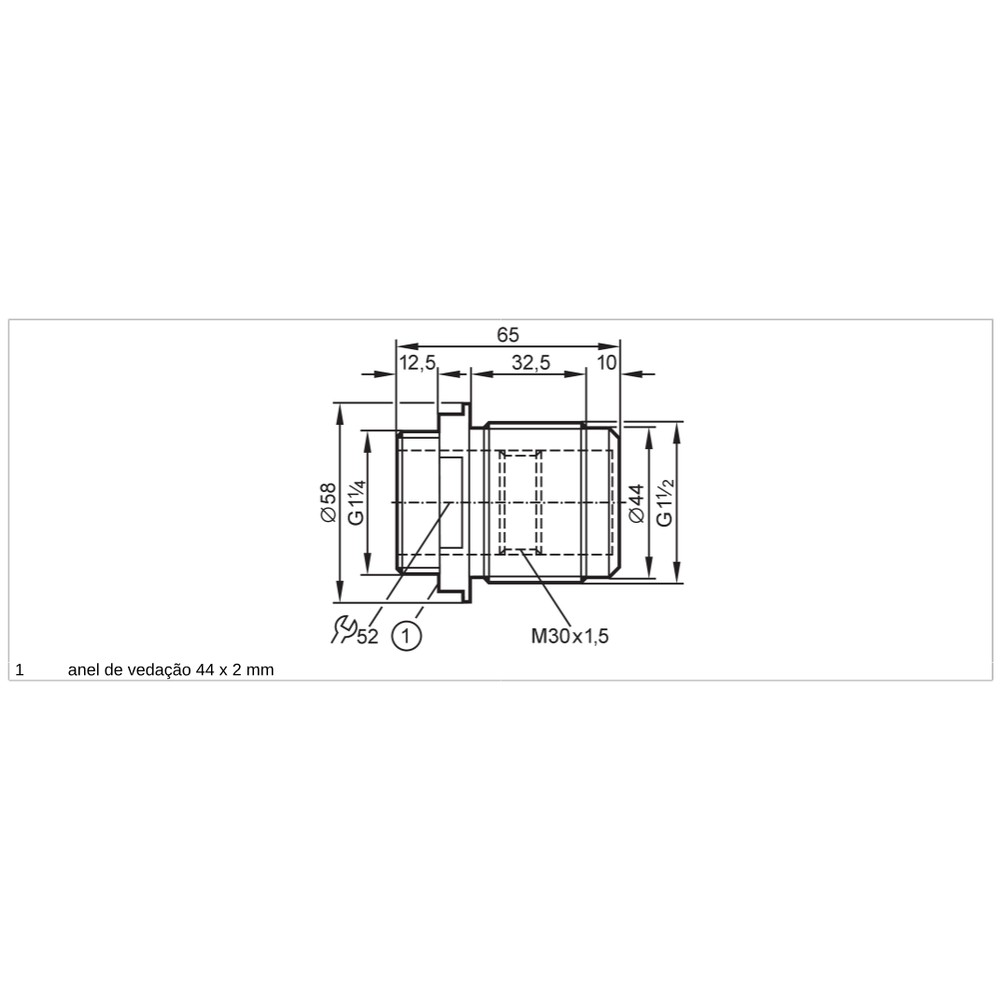

Desenho Dimensional

ACESSÓRIOS

1 anel de vedação 44 x 2 mm, material EPDM

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O conjunto não rosqueia corretamente no sensor.	A conexão do sensor pode não corresponder à rosca interna M30 x 1,5 do adaptador.	Confira a designação da rosca do sensor e compare com a conexão especificada para o E11033; não force o encaixe.
O adaptador não se conecta ao ponto de processo.	A conexão do processo pode não corresponder à rosca externa G 1 1/2.	Verifique a designação da rosca da instalação e compare com o desenho dimensional e o datasheet.
Há vazamento após a montagem.	O anel de vedação pode estar ausente, danificado ou montado incorretamente; a causa também pode estar na conexão ou na instalação.	Despressurize conforme os procedimentos da instalação, inspecione o anel EPDM de 44 x 2 mm e confira a montagem das roscas.
O conjunto apresenta alteração ou falha em operação de processo.	As condições de pressão ou temperatura podem exceder os limites informados para o adaptador.	Compare as condições medidas com o limite de 8 bar e as faixas de temperatura do fluido indicadas no datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do E11033 em português (Datasheet) Desenho em escala do E11033 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o adaptador ifm E11033 e para que serve?

É um adaptador mecânico de instalação para sensores capacitivos. Liga um sensor com rosca M30 x 1,5 a uma conexão de processo G 1 1/2.

O que acompanha o E11033?

A ficha informa uma peça por embalagem e inclui um anel de vedação de 44 x 2 mm em EPDM.

Ele é compatível com qualquer sensor capacitivo?

Não é possível afirmar compatibilidade com qualquer sensor. A conexão do sensor especificada para este adaptador é M30 x 1,5, e a compatibilidade elétrica depende do sensor, não do adaptador.

Qual é a conexão necessária no processo?

O produto possui rosca externa G 1 1/2. Uma instalação que exija outro padrão não corresponde à conexão especificada.

Serve para processos acima de 8 bar?

A ficha informa resistência à pressão de 8 bar (0,8 MPa). Não use esse dado para justificar operação acima desse limite.

Posso usar com fluido acima de 100 °C continuamente?

A faixa informada para o fluido é de -25...100 °C; a ficha indica até -25...110 °C apenas para condição breve. Não há duração definida para essa condição breve.

O que verificar se o adaptador não rosqueia no sensor?

Confira se a rosca do sensor é M30 x 1,5. Se a designação for diferente, o encaixe não corresponde à conexão especificada; não force a montagem.

O que pode causar vazamento na montagem?

Verifique a presença, o estado e a posição do anel EPDM de 44 x 2 mm, além das conexões roscadas. A ficha não identifica uma causa única para vazamentos.

Quando devo escolher este adaptador em vez de outro modelo?

Escolha o E11033 quando as conexões necessárias forem M30 x 1,5 interna no lado do sensor e G 1 1/2 externa no processo. Para outros padrões, selecione um produto cujas conexões estejam especificadas para a instalação.

Quais cuidados devo ter na instalação?

Confirme as roscas, o espaço disponível para o comprimento de 65 mm e as condições de pressão e temperatura. Consulte o datasheet para os procedimentos completos de montagem.

GLOSSÁRIO TÉCNICO

Rosca M30 x 1,5

Conexão interna especificada no adaptador para o lado do sensor. (Ref.: conexão do sensor M30 x 1,5, rosca interna.)

Rosca G 1 1/2

Conexão externa especificada para a ligação ao processo. (Ref.: conexão de processo G 1 1/2, rosca externa.)

POM

Material indicado para o corpo do adaptador. (Ref.: material do adaptador POM.)

EPDM

Material indicado para o anel de vedação incluído. (Ref.: material da vedação EPDM; anel 44 x 2 mm.)

Aprovação FDA

Aprovação indicada na ficha do produto; verifique no datasheet o escopo aplicável à instalação. (Ref.: certificação FDA.)
