Cabo Conector Fêmea M12 Angular IFM 5m

Pré-visualizar: E10866 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 3 Polos 5m IP67

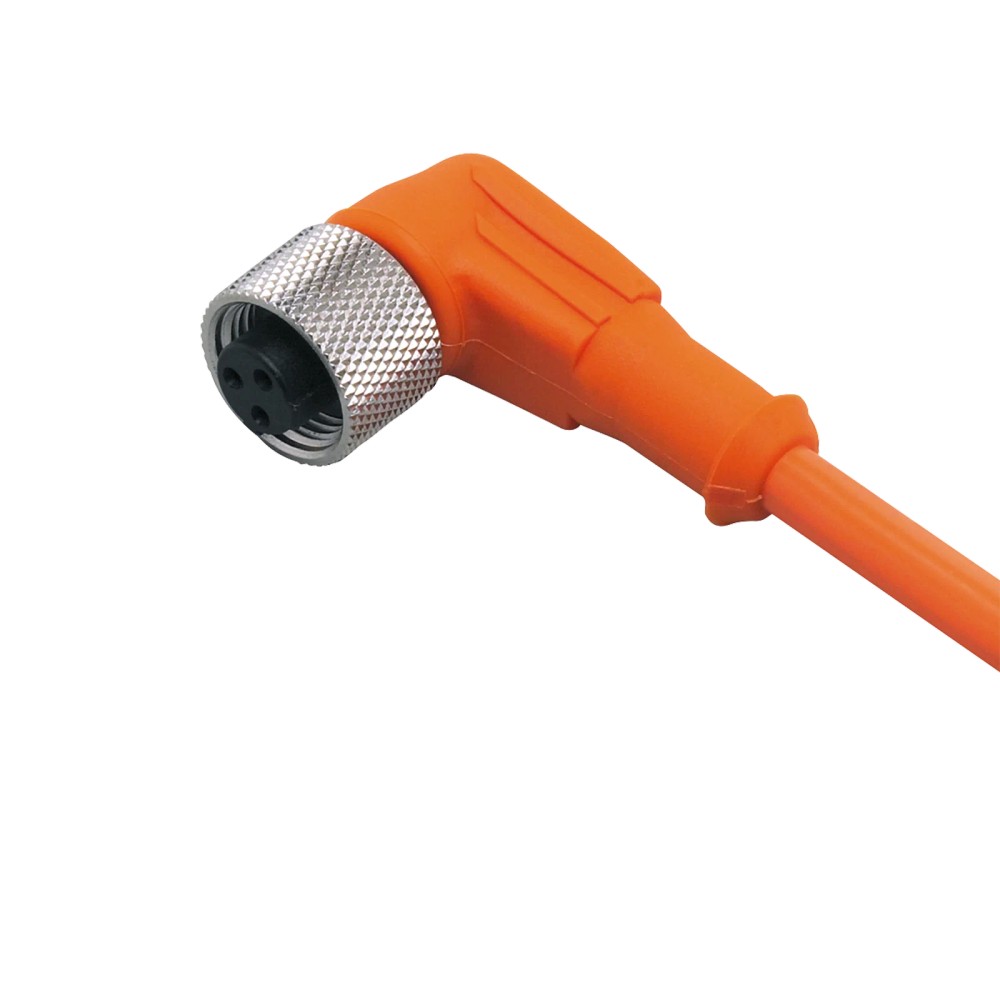

E10866 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 3 Polos 5m IP67

Imagem meramente ilustrativa

R$ 186,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E10866
EAN: 4021179030519
NCM do produto: 85444200

Destaques do Produto Comprimento 5 metros...mais

Fechar menu

Saiba mais sobre: "E10866 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 3 Polos 5m IP67"

Destaques do Produto

Comprimento

5 metros

Tipo de Conector

Fêmea M12 Angular

Número de Polos

Codificação

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E10866 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 3 Polos 5m

O cabo E10866 da IFM é um conector fêmea M12 angular projetado para aplicações de automação industrial robustas. Ele possui 3 polos, codificação C e 5 metros de comprimento, sendo fabricado com revestimento em PVC e corpo em TPU laranja. Este componente garante alta confiabilidade em conexões elétricas sob grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Modelo	E10866 (ADOAH030MSS0005E03)
Comprimento	5 m
Tipo de Conector	M12 angular
Número de Contatos	3
Grau de Proteção	IP 67
Faixa de Temperatura	-25...90 °C
Tensão Máxima (AC)	< 250 V

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de automação industrial que utilizam padrão M12.
Ambientes que requerem grau de proteção IP67.
Instalações que demandam cabos de 5 metros de comprimento fixo.

⚠ Considere outro se precisa de:

Aplicações que exigem codificação de conector diferente de C.
Ambientes com temperaturas abaixo de -25°C ou acima de 90°C.
Aplicações onde o torque de aperto exceda 0,5 Nm, sob risco de danificar o corpo do conector.

APLICAÇÕES E USO

Conexão de sensores e atuadores industriais que utilizam padrão M12 codificação C.
Ambientes industriais que exigem vedação contra poeira e umidade (IP67).
Sistemas de automação que demandam cabeamento fixo de 5 metros para transmissão de sinais.

COMO ESCOLHER

Antes de comprar o E10866 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 3 Polos 5m, verifique estes pontos:

Quando escolher este cabo

Utilize este cabo quando sua aplicação exigir conexão M12 com codificação C e comprimento fixo de 5 metros, e quando o ambiente operacional estiver dentro da faixa de -25°C a 90°C.

Quando buscar alternativas

Busque alternativas se a sua aplicação exigir codificação de conector diferente (ex: codificação A ou D), comprimentos maiores ou menores, ou se for necessário um revestimento de cabo mais resistente a substâncias químicas específicas que o PVC não suporte.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	< 250 V AC	Limite de isolação para operação segura em corrente alternada
Tensão de operação DC	< 300 V DC	Limite de isolação para operação segura em corrente contínua

Dados Mecânicos
Comprimento	5 m	Extensão total do cabo fornecido
Material do corpo	TPU	Material isolante do invólucro do conector
Material da porca	Latão niquelado	Material metálico do mecanismo de bloqueio
Torque de aperto	0,5 Nm	Valor máximo para garantir vedação IP67
Dimensões	27 x 15 x 39 mm	Gabinete físico do conector angular

Condições Ambientais
Grau de proteção	IP 67	Nível de estanqueidade contra partículas e líquidos
Faixa de temperatura	-25...90 °C	Limites operacionais de temperatura ambiente

COMPATIBILIDADE

Comunicação

• Protocolos compatíveis com interfaces 3 polos M12

Conexões

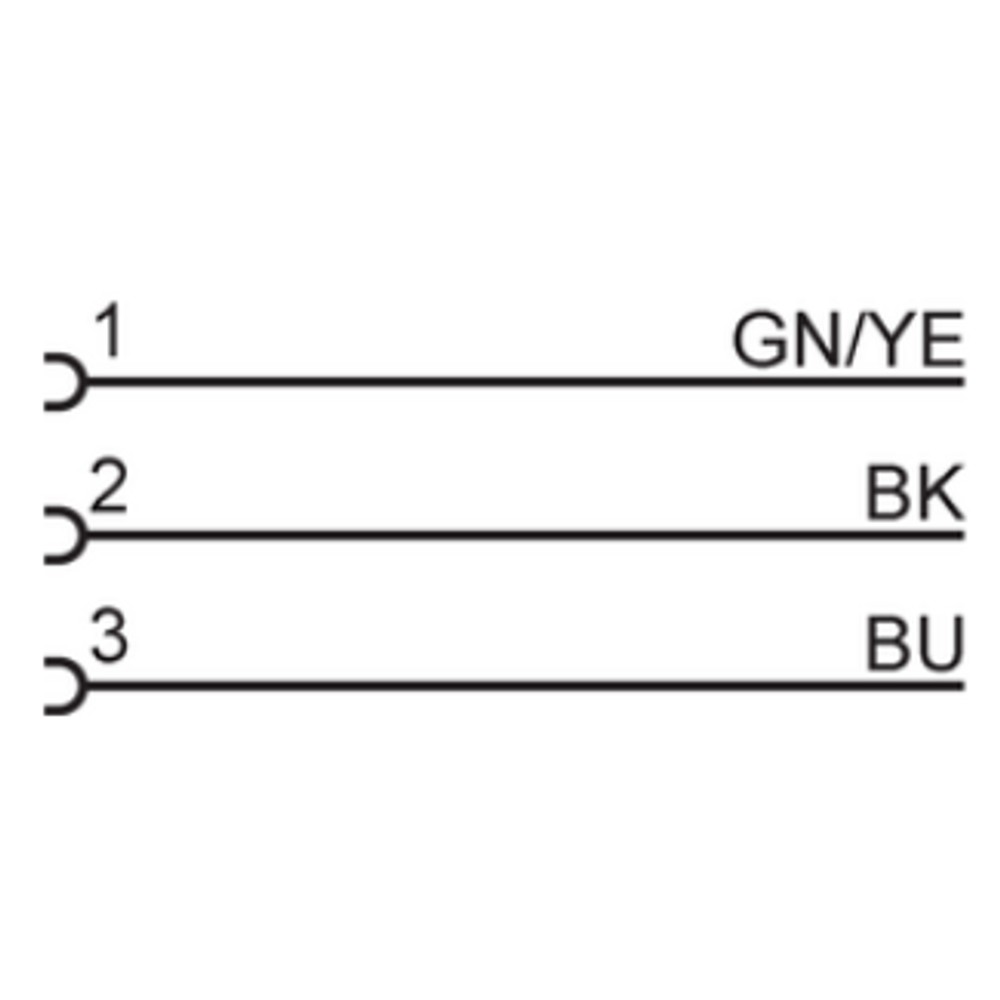

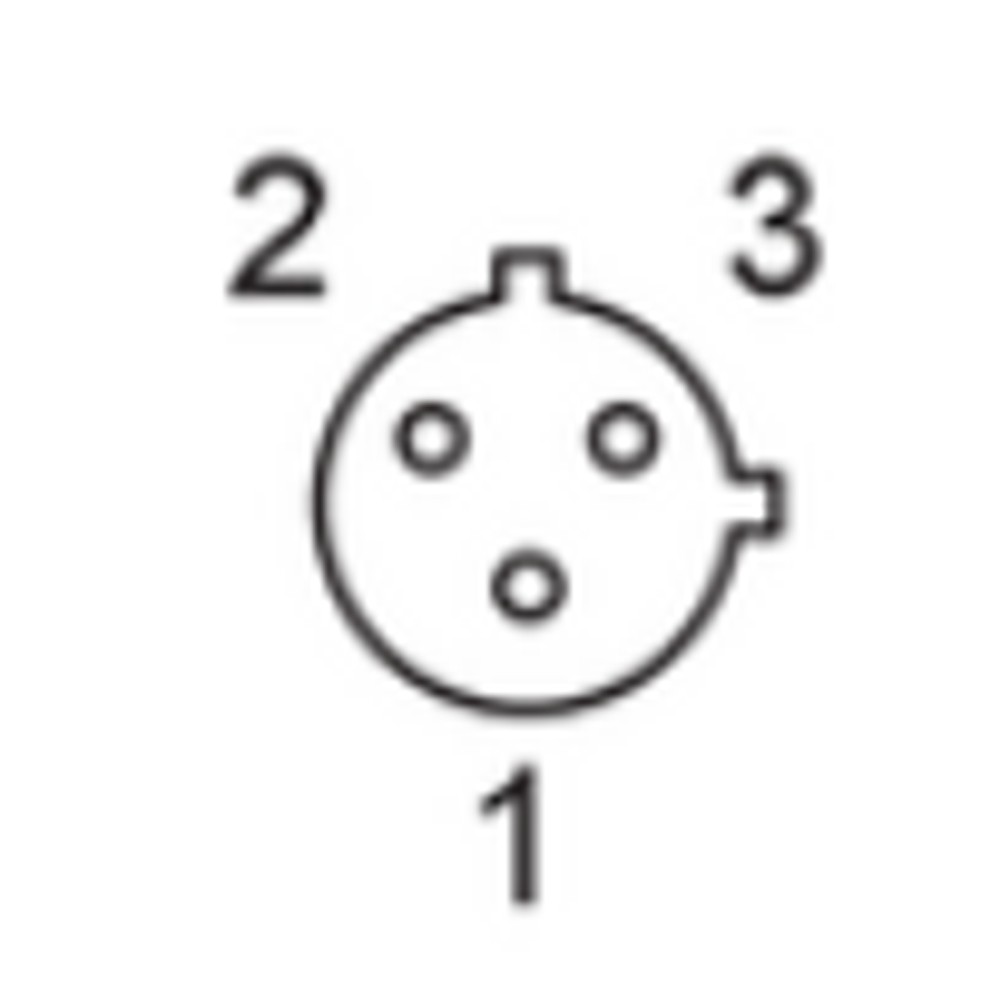

Elétrica cabo: 5 m, PVC, laranja, Ø 5 mm; 3 x 0,34 mm² / AWG 22

Processo 1 x M12, angular

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes industriais padrão (-25 a 90°C)	✓	Especificações térmicas do material TPU e do cabo em PVC estão dentro do limite.
Conexão em portas M12 codificação A	✗	Incompatibilidade física: a codificação C possui chaves diferentes que impedem o encaixe em portas tipo A.
Uso em submersão temporária (IP67)	✓	O produto possui grau de proteção IP67, adequado para essa finalidade.

INSTALAÇÃO

Como instalar o E10866 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 3 Polos 5m

Desligue a fonte de alimentação do dispositivo para evitar curtos-circuitos.
Verifique se a codificação do conector (C) corresponde à porta do dispositivo.
Insira o conector fêmea no conector macho, alinhando a chaveta de codificação.
Gire a porca de travamento manualmente até sentir resistência.
Utilize uma chave dinamométrica para aplicar o torque final de 0,5 Nm.
Certifique-se de que o cabo não esteja tensionado ou dobrado excessivamente após a fixação.

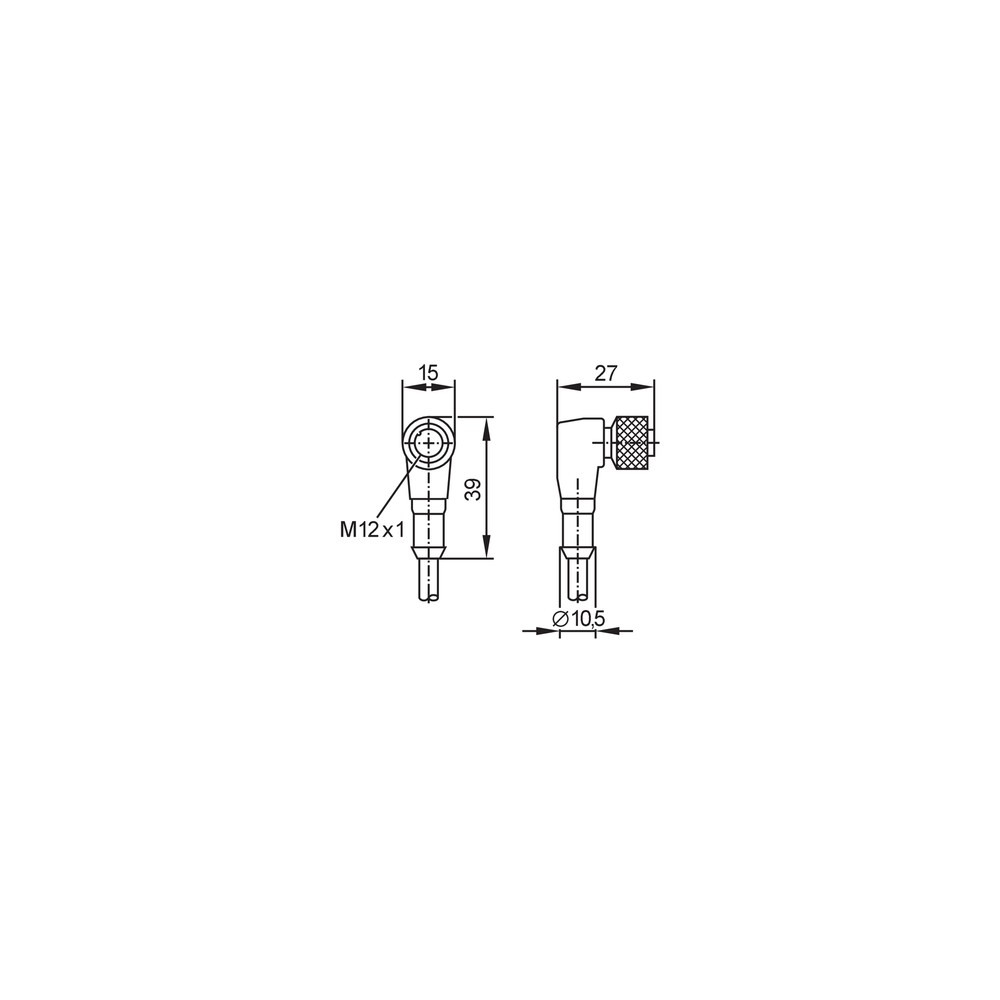

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Entrada de umidade no conector ou falha de conexão mecânica.	Aperto insuficiente ou excessivo do conector na rosca.	Verificar se o torque aplicado está próximo aos 0,5 Nm recomendados e inspecionar a vedação.
Rompimento interno de um dos três condutores do cabo.	Dobras acentuadas ou tensão mecânica acima do limite do raio de curvatura.	Realizar teste de continuidade nos três fios usando um multímetro.
Conector não acopla no dispositivo ou pino entortado.	Incompatibilidade de codificação (tentativa de encaixe forçado).	Confirmar se o dispositivo utiliza a codificação C conforme especificado no cabo.
Sinais intermitentes ou resistência elevada na linha.	Oxidação nos contatos devido à exposição a ambientes corrosivos.	Inspecionar visualmente os pinos quanto a sinais de corrosão ou desgaste.

DOCUMENTAÇÃO TÉCNICA

Datasheet E10866 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este produto e para que serve?

O cabo E10866 é um conector fêmea M12 angular, com 3 polos e 5 metros de comprimento, destinado a conexões elétricas em automação industrial.

Este cabo vem pronto para uso ou preciso comprar conector separado?

Sim, ele possui codificação C e é fornecido com cabo de 5 metros em PVC na cor laranja.

Posso usar este cabo em qualquer porta M12?

Não é adequado para aplicações onde a codificação do conector exigida seja diferente da codificação C, pois o encaixe mecânico não será compatível.

Existe alguma restrição de ambiente para este cabo?

Não é recomendado para uso em ambientes com presença de produtos químicos agressivos que degradem o revestimento de PVC ou o corpo em TPU.

Como sei se o problema é no cabo ou no sensor?

O sintoma geralmente envolve falhas de sinal intermitentes ou ausência total de comunicação entre o sensor e o controlador.

Como diagnosticar uma falha de comunicação neste cabo?

Verifique a continuidade elétrica com um multímetro nos pinos 1, 3 e 4, observando se há rompimento interno dos fios ou oxidação nos contatos.

Devo comprar este cabo de 5 metros ou um de comprimento diferente?

A escolha entre modelos depende do comprimento necessário e da codificação do conector; este modelo atende distâncias fixas de 5 metros.

Este cabo é a melhor escolha para minha planta industrial?

Este produto é indicado para aplicações padrão de automação industrial onde a conexão M12 codificação C é o padrão definido pelo projeto do hardware.

Quais cuidados devo ter ao instalar o conector?

Utilize uma chave dinamométrica para aplicar o torque de 0,5 Nm, garantindo a vedação IP67 sem danificar a rosca ou o corpo do conector.

Qual a procedência e garantia deste cabo?

Este produto é um componente industrial original da marca IFM, fabricado para suportar as especificações técnicas descritas na ficha técnica do fabricante.

GLOSSÁRIO TÉCNICO

M12

Padrão de conexão circular com rosca de 12 mm, amplamente utilizado em sensores e atuadores industriais. (Ref.: Conexão elétrica)

Codificação C

Configuração física da chaveta do conector que impede o acoplamento incorreto em portas com codificações diferentes (A, B, D). (Ref.: Codificação)

IP67

Grau de proteção contra entrada de poeira e submersão temporária em água. (Ref.: Grau de proteção)

TPU

Poliuretano termoplástico, material utilizado no corpo do conector devido à sua resistência mecânica. (Ref.: Material do corpo)

Torque de aperto

Força de rotação aplicada na porca do conector para garantir a estanqueidade sem danificar a peça. (Ref.: Torque de aperto)
