Cabo de Conexão Fêmea M12 IFM E10865

Pré-visualizar: E10865 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 2m PVC IP67

E10865 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 2m PVC IP67

Imagem meramente ilustrativa

R$ 141,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E10865
EAN: 4021179030502
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M12...mais

Fechar menu

Saiba mais sobre: "E10865 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 2m PVC IP67"

Destaques do Produto

Conector

Fêmea M12 angular, codificação C, 3 contatos

Comprimento do cabo

2 m

Tensão de operação

< 250 V AC / < 300 V DC

Proteção

IP67

Cabo

PVC, 3 x 0,34 mm²

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

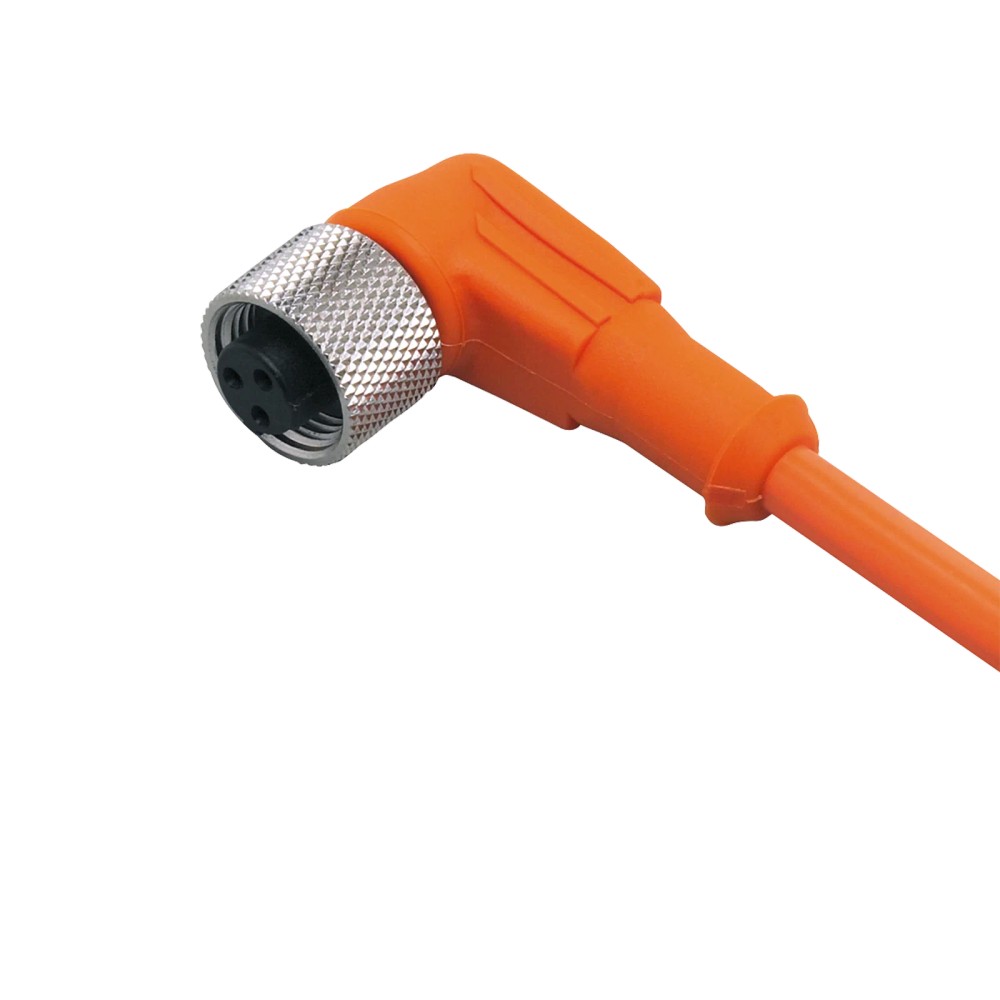

Sobre o E10865 IFM — Cabo de Conexão com Conector Fêmea M12 Angular, 2 m, PVC, IP67

O IFM E10865 é um cabo de conexão com conector fêmea M12 angular, destinado a aplicações industriais e de automação. Possui cabo de 2 m em PVC e grau de proteção IP67. A ficha informa tensão de operação inferior a 250 V AC e inferior a 300 V DC; confirme a pinagem e os requisitos elétricos do equipamento antes da instalação.

PRINCIPAIS ESPECIFICAÇÕES

SKU	E10865
Tipo de produto	Cabo de conexão com conector fêmea
Conector	M12 angular, codificação C, 3 contatos
Comprimento	2 m
Material do cabo	PVC
Tensão de operação	< 250 V AC / < 300 V DC
Grau de proteção	IP67
Seção transversal	3 x 0,34 mm² / AWG 22
Temperatura ambiente	-25 a 90 °C
Designação do tipo	ADOAH030MSS0002E03

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que requeiram cabo de conexão com conector fêmea M12 angular, codificação C e 3 contatos, desde que a interface do equipamento e a pinagem sejam correspondentes.
Instalações compatíveis com cabo de 2 m e com as condições elétricas e ambientais especificadas na ficha.

⚠ Considere outro se precisa de:

Aplicações que exijam comprimento diferente de 2 m, quando não houver possibilidade de acomodar o cabo excedente ou de usar outra versão.
Aplicações cuja conexão exija outro tipo de conector, codificação ou número de contatos; a ficha não confirma compatibilidade mecânica ou elétrica nesses casos.
Operação fora dos limites de tensão e temperatura informados pelo fabricante.

APLICAÇÕES E USO

Uso declarado: conexão em aplicações industriais e de automação industrial que correspondam à configuração M12 angular, codificação C, com 3 contatos.
Possibilidade condicionada: ligação entre dispositivos com interface mecanicamente correspondente, desde que a pinagem e os limites elétricos sejam verificados nos documentos dos equipamentos.
A ficha informa operação em temperatura ambiente de -25 a 90 °C e proteção IP67; não especifica resistência a produtos químicos, flexão contínua ou condições particulares de instalação.

COMO ESCOLHER

Antes de comprar o E10865 IFM — Cabo de Conexão com Conector Fêmea M12 Angular, 2 m, PVC, IP67, verifique estes pontos:

Escolha o E10865 quando

A instalação exigir cabo de conexão fêmea M12 angular, codificação C, 3 contatos, com 2 m de comprimento, e os requisitos elétricos e ambientais estiverem dentro dos dados especificados.

Verifique outra versão quando

O equipamento exigir conector reto, outra codificação, quantidade diferente de contatos ou outro comprimento. A ficha não fornece uma equivalência com outros modelos; confirme o código e a pinagem no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Identificação do fabricante informada no anúncio.
SKU	E10865	Código do produto no anúncio.
Part number	E10865	Código de peça informado nos dados básicos do anúncio.
Designação do tipo	ADOAH030MSS0002E03	Designação indicada nos dados técnicos do produto.
GTIN	4021179030502	Identificador comercial informado no anúncio.
Tipo de produto	Cabo de conexão com conector fêmea	Classificação do produto.
Aplicação	Aplicações industriais / automação industrial	Uso descrito na ficha do produto.
Categoria	Tecnologia de conexão	Categoria informada nos dados básicos.

Dados elétricos
Tensão de operação AC	< 250 V AC	Limite de tensão de operação indicado na ficha.
Tensão de operação DC	< 300 V DC	Limite de tensão de operação indicado nos dados técnicos do catálogo.
Seção transversal e configuração	3 x 0,34 mm²; AWG 22	Configuração do cabo informada pelo fabricante.
Construção dos condutores	19 x Ø 0,16 mm	Construção indicada para cada condutor na descrição do cabo.

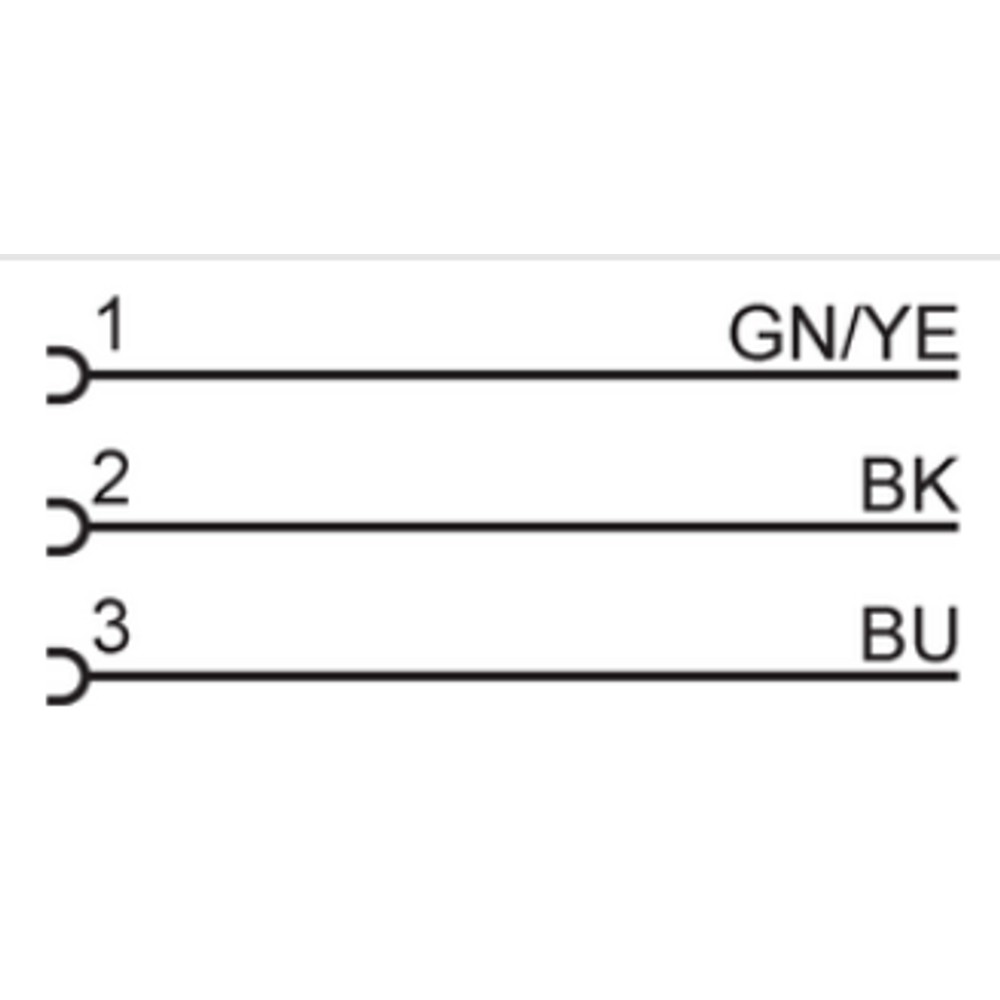

Cores dos fios	BK = preto; BU = azul; GN/YE = verde/amarelo	Identificação de cores fornecida na ficha; não substitui a confirmação da pinagem no datasheet.

Conexão elétrica

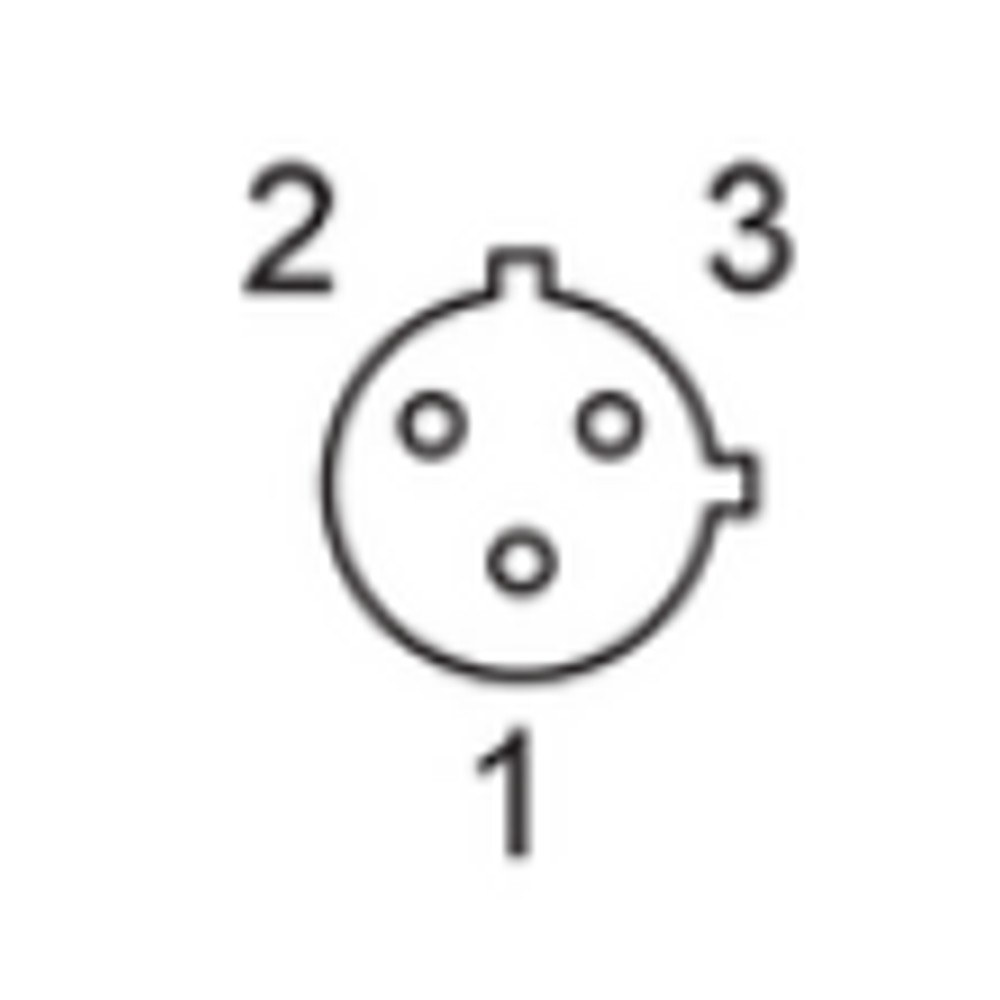

Conector	1 x M12, fêmea, angular	Tipo e formato do conector indicados nos dados técnicos.
Codificação	C	Codificação especificada para o conector.
Contatos	3	Número de contatos informado na ficha.
Corpo do conector	TPU, laranja	Material e cor especificados para o corpo do conector.
Material da porca de bloqueio	Latão, niquelado	Material indicado para o elemento de bloqueio.
Torque máximo de aperto	0,5 Nm	Limite de aperto informado para a conexão.

Dados mecânicos e materiais
Comprimento	2 m	Comprimento nominal do cabo.
Material do cabo	PVC	Material especificado para o revestimento do cabo.
Cor do cabo	Laranja	Cor indicada nos dados técnicos.
Diâmetro do cabo	5 mm	Diâmetro nominal informado na ficha.
Dimensões	27 x 15 x 39 mm	Dimensões indicadas para o produto.
Peso	90,1 g	Peso informado no catálogo.

Condições ambientais e conformidade
Grau de proteção	IP67	Grau de proteção indicado na ficha; a proteção depende da conexão corretamente acoplada.
Temperatura ambiente	-25 a 90 °C	Faixa de temperatura ambiente especificada.
Certificações	CE, UKCA	Certificações declaradas nos dados técnicos.

Dados comerciais
Unidades por embalagem	1 peça	Quantidade indicada por embalagem nos dados técnicos.
NCM	8544.42.00	Classificação fiscal informada no catálogo.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha técnica disponível.

Conexões

Elétrica Conector fêmea M12 angular, codificação C, 3 contatos. Cabo com 3 x 0,34 mm² (AWG 22). Tensão de operação informada: < 250 V AC / < 300 V DC. A compatibilidade elétrica depende da pinagem e dos requisitos do dispositivo conectado, que devem ser conferidos no datasheet.

Processo Conexão elétrica por conector fêmea M12 angular. A ficha não especifica uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conector M12 correspondente, codificação C, 3 contatos, e pinagem confirmada como compatível	✓	As características do conector correspondem às especificações informadas; confirme também os requisitos elétricos do equipamento.
Equipamento que exige conector reto, outra codificação ou quantidade diferente de contatos	✗	A configuração especificada para este cabo é M12 angular, codificação C, com 3 contatos.
Circuito com tensão acima dos limites informados	✗	A ficha indica tensão de operação inferior a 250 V AC e inferior a 300 V DC.
Instalação que requer um protocolo de comunicação específico	✗	A ficha não declara protocolo de comunicação nem compatibilidade com protocolos específicos.
Aplicação industrial dentro da faixa de temperatura ambiente indicada e com proteção de ingresso requerida IP67	✓	A ficha informa aplicação industrial, faixa ambiente de -25 a 90 °C e grau de proteção IP67; a montagem precisa manter a conexão corretamente acoplada.

INSTALAÇÃO

Como instalar o E10865 IFM — Cabo de Conexão com Conector Fêmea M12 Angular, 2 m, PVC, IP67

Confirme no datasheet do equipamento a codificação M12, o número de contatos e a pinagem requerida.
Verifique se a tensão do circuito está dentro dos limites indicados para o cabo.
Confirme que o comprimento de 2 m atende ao percurso sem tensionar o cabo.
Inspecione o conector, a rosca e as superfícies de acoplamento antes da montagem.
Alinhe os conectores sem forçar e acople a conexão; respeite o torque máximo de 0,5 Nm indicado na ficha.
Após a montagem, confira a fixação e valide a continuidade e o funcionamento do circuito conforme o procedimento do equipamento.

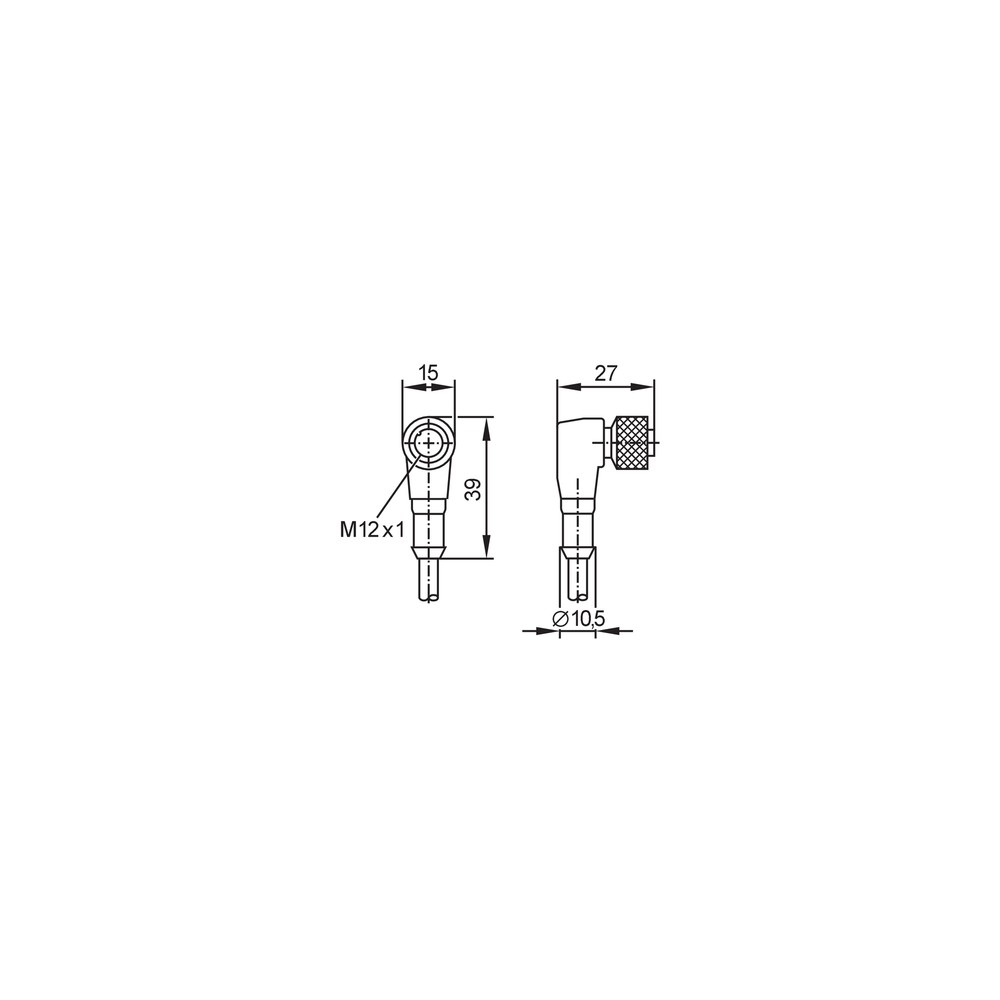

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não recebe sinal ou alimentação.	Pinagem ou codificação do conector incompatível com a interface do equipamento.	Compare a codificação, os contatos e a atribuição dos fios com os datasheets dos dois dispositivos; verifique a continuidade conforme o procedimento aplicável.
A conexão apresenta falha intermitente.	Acoplamento incompleto, conector desalinhado ou fixação inadequada.	Desenergize conforme o procedimento da instalação, reinspecione o alinhamento e confirme o aperto sem exceder 0,5 Nm.
Há infiltração ou perda de proteção na conexão montada.	Conector não acoplado corretamente ou interface de acoplamento incompatível ou danificada.	Inspecione o acoplamento e as superfícies de vedação; confirme que o dispositivo correspondente é compatível e que a montagem está completa.
O cabo apresenta dano visível ou interrupção elétrica.	Dano físico no cabo ou nos condutores.	Inspecione o revestimento e teste a continuidade com o circuito desenergizado, seguindo os procedimentos de segurança da instalação.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM E10865 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E10865 e para que serve?

É um cabo de conexão com conector fêmea M12 angular, destinado a aplicações industriais e de automação. A compatibilidade depende da codificação, dos contatos e da pinagem exigidos pelo equipamento.

Qual é a configuração do conector e quantos contatos ele tem?

A ficha especifica um conector fêmea M12 angular, codificação C, com 3 contatos. Confirme a pinagem com o datasheet do dispositivo a conectar.

O que acompanha o produto?

A ficha indica uma peça por embalagem. Não há acessórios adicionais listados.

Este cabo serve para uma entrada M12 de outra codificação?

A ficha especifica codificação C; não confirma compatibilidade com outras codificações. Verifique a codificação e a pinagem do equipamento antes de selecionar o cabo.

Posso usar este cabo em uma aplicação acima de 250 V AC ou 300 V DC?

Não; os limites informados são inferiores a 250 V AC e inferiores a 300 V DC. Se a aplicação exigir tensão acima desses limites, selecione uma solução especificada para essa condição.

O cabo não conduz sinal: o que devo verificar antes de substituí-lo?

Confira primeiro se o conector está totalmente acoplado e se codificação, contatos e pinagem correspondem aos do equipamento. Com o circuito desenergizado, verifique também a continuidade conforme o procedimento de manutenção.

A conexão está intermitente; pode ser problema de instalação?

Sim, um acoplamento incompleto ou desalinhado pode ser uma causa possível. Inspecione o alinhamento e a fixação e respeite o torque máximo de 0,5 Nm informado na ficha.

Devo comprar este cabo ou procurar uma versão de outro comprimento?

Escolha o E10865 se os 2 m atenderem ao percurso e as conexões forem compatíveis. Se precisar de outro comprimento, confirme uma versão correspondente no catálogo do fabricante; a ficha não identifica um modelo alternativo.

Que cuidado devo ter ao instalar o conector?

Alinhe os conectores antes de acoplar e não force a rosca. O torque máximo informado é 0,5 Nm; confirme também a pinagem antes de energizar o circuito.

O produto tem resistência a flexão contínua ou a produtos químicos?

A ficha disponível não informa essas características. Consulte o datasheet do fabricante para avaliar a adequação às condições específicas de instalação.

GLOSSÁRIO TÉCNICO

M12

Designação do tipo de conector circular especificado para a conexão elétrica deste cabo.

Codificação C

Identificação de configuração do conector; deve corresponder à conexão do dispositivo utilizado.

IP67

Grau de proteção declarado para o produto; o desempenho da conexão depende do acoplamento correto.

Seção transversal

Área nominal do condutor, relacionada à construção elétrica do cabo.

Torque de aperto

Limite de torque indicado para o aperto da conexão, a ser respeitado durante a montagem.
