Cabo de Conexão Válvula IFM E10818

Pré-visualizar: E10818 IFM - Cabo de Conexão com Conector de Válvula IFM Automação Industrial 0,6m IP67 TPU

E10818 IFM - Cabo de Conexão com Conector de Válvula IFM Automação Industrial 0,6m IP67 TPU

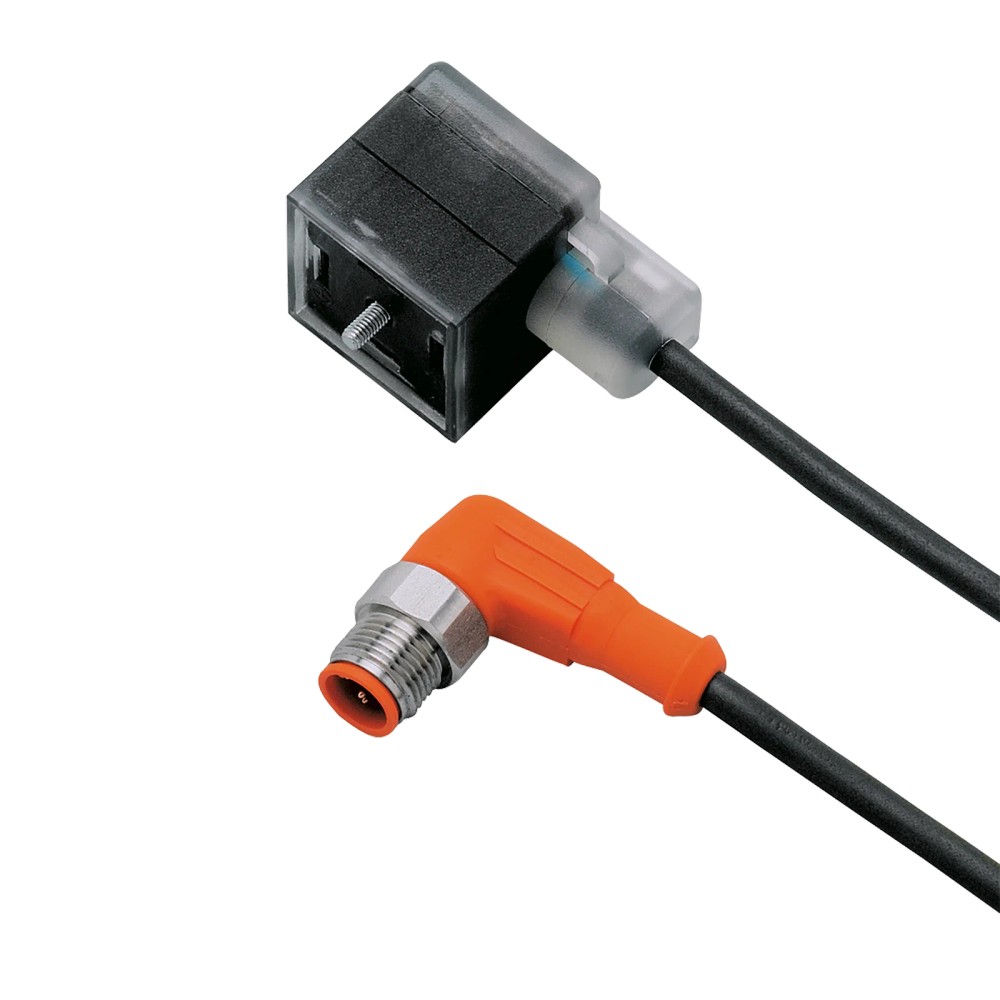

Imagem meramente ilustrativa

R$ 396,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E10818
EAN: 4021179030038
NCM do produto: 85444200

Destaques do Produto Comprimento 0,6 m...mais

Fechar menu

Saiba mais sobre: "E10818 IFM - Cabo de Conexão com Conector de Válvula IFM Automação Industrial 0,6m IP67 TPU"

Destaques do Produto

Comprimento

0,6 m

Lado da válvula

Tipo A DIN (EN 175301-803), angular

Lado do conector

M12 angular, codificação A

Tensão de operação

Inferior a 24 V AC/DC

Proteção

IP67

Cabo

PUR, 3 x 0,5 mm², sem halogênio

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E10818 IFM — Cabo de conexão com conector de válvula, 0,6 m, IP67, TPU

O E10818 é um cabo de ligação com conector de válvula, destinado a aplicações industriais e de automação. Possui conexão angular para válvula tipo A DIN e conector M12 angular com codificação A. O cabo tem 0,6 m de comprimento, revestimento PUR e grau de proteção IP67. A tensão de operação informada é inferior a 24 V AC/DC.

PRINCIPAIS ESPECIFICAÇÕES

SKU	E10818
Tipo	Cabo de conexão com conector de válvula
Comprimento do cabo	0,6 m
Conexão para válvula	Tipo A DIN (EN 175301-803), angular
Conector	M12 angular, codificação A
Tensão de operação	< 24 V AC/DC
Grau de proteção	IP67
Materiais	Cabo PUR; invólucro TPU; porca em aço inoxidável 1.4404 (316L)
Temperatura ambiente	-25...90 °C
Características do cabo	Preto, Ø 4,8 mm, 3 x 0,5 mm², sem halogênio

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que requeiram ligação entre uma válvula com interface tipo A DIN e uma conexão M12 angular codificação A.
Instalações em que 0,6 m de cabo, tensão inferior a 24 V AC/DC e proteção IP67 atendam aos requisitos do conjunto.

⚠ Considere outro se precisa de:

Não selecionar quando a interface da válvula não for tipo A DIN (EN 175301-803) ou quando o dispositivo exigir outro tipo de conexão.
Não utilizar em condições elétricas que excedam a tensão de operação informada; a ficha não especifica corrente máxima nem compatibilidade com cargas específicas.

APLICAÇÕES E USO

Uso comprovado pela ficha: aplicações industriais e de automação industrial como cabo de ligação com conector de válvula.
Possibilidade condicionada: ligação entre uma válvula com interface tipo A DIN e equipamento com M12 codificação A, desde que pinagem, tensão e requisitos do circuito sejam confirmados no datasheet e no equipamento.
Limite de aplicação: respeitar a tensão inferior a 24 V AC/DC e a faixa de temperatura ambiente de -25...90 °C informadas. A ficha não declara corrente máxima nem condições específicas de flexão ou exposição química.

COMO ESCOLHER

Antes de comprar o E10818 IFM — Cabo de conexão com conector de válvula, 0,6 m, IP67, TPU, verifique estes pontos:

Escolha o E10818

Quando as interfaces necessárias forem válvula tipo A DIN angular e M12 angular codificação A, e o comprimento de 0,6 m, a tensão inferior a 24 V AC/DC e o grau IP67 forem compatíveis com o projeto.

Verifique outra configuração

Procure outra variante se a válvula ou o equipamento exigir padrão de conexão diferente, outro comprimento de cabo ou condição elétrica fora do limite informado. Confirme pinagem e requisitos da carga no datasheet do fabricante, pois a ficha fornecida não informa corrente máxima.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Identificação do fabricante indicada no anúncio.
Modelo / SKU	E10818	Código do produto para identificação e seleção.
Tipo de produto	Cabo de conexão com conector de válvula; cabo de ligação	Categoria e descrição declaradas na ficha.
Aplicação	Aplicações industriais / automação industrial	Uso indicado no conjunto de dados do produto.
GTIN	4021179030038	Identificador comercial global informado na ficha.
Part number do anúncio	E10818	Código apresentado nos dados básicos do anúncio.
Part number do catálogo	VVSAB041MSS00,6A03STAH030VAS	Referência adicional presente no conjunto de dados do catálogo.
NCM	8544.42.00	Classificação informada nos dados do catálogo.

Dados elétricos e conexões
Tensão de operação	< 24 V AC/DC	Limite indicado na ficha; não representa uma especificação de corrente.
Proteção contra sobretensão	Sim, VDR	Proteção informada para o cabo.

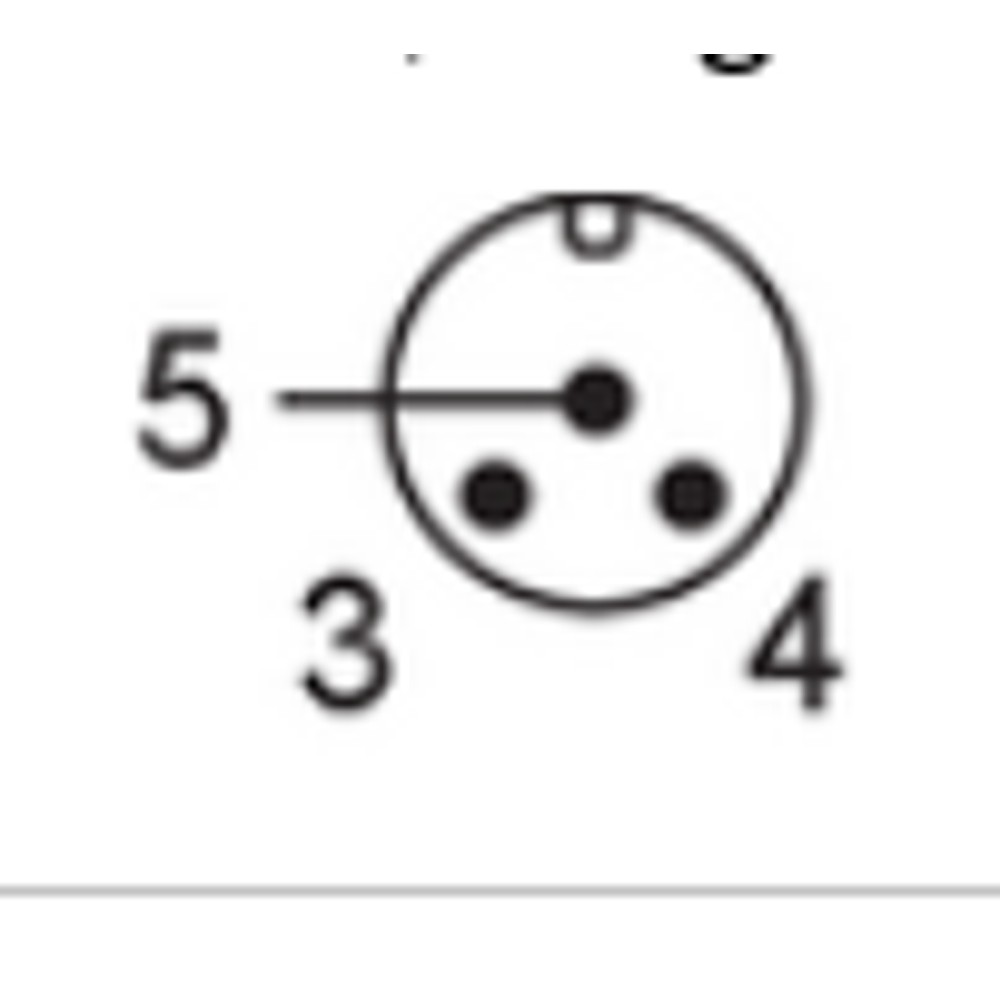

Conexão elétrica — conector	1 x M12, angular, codificação A; 3 contatos; corpo TPU; bloqueio 1.4404 (aço inoxidável / 316L)	Características da conexão do lado M12, conforme dados do catálogo.

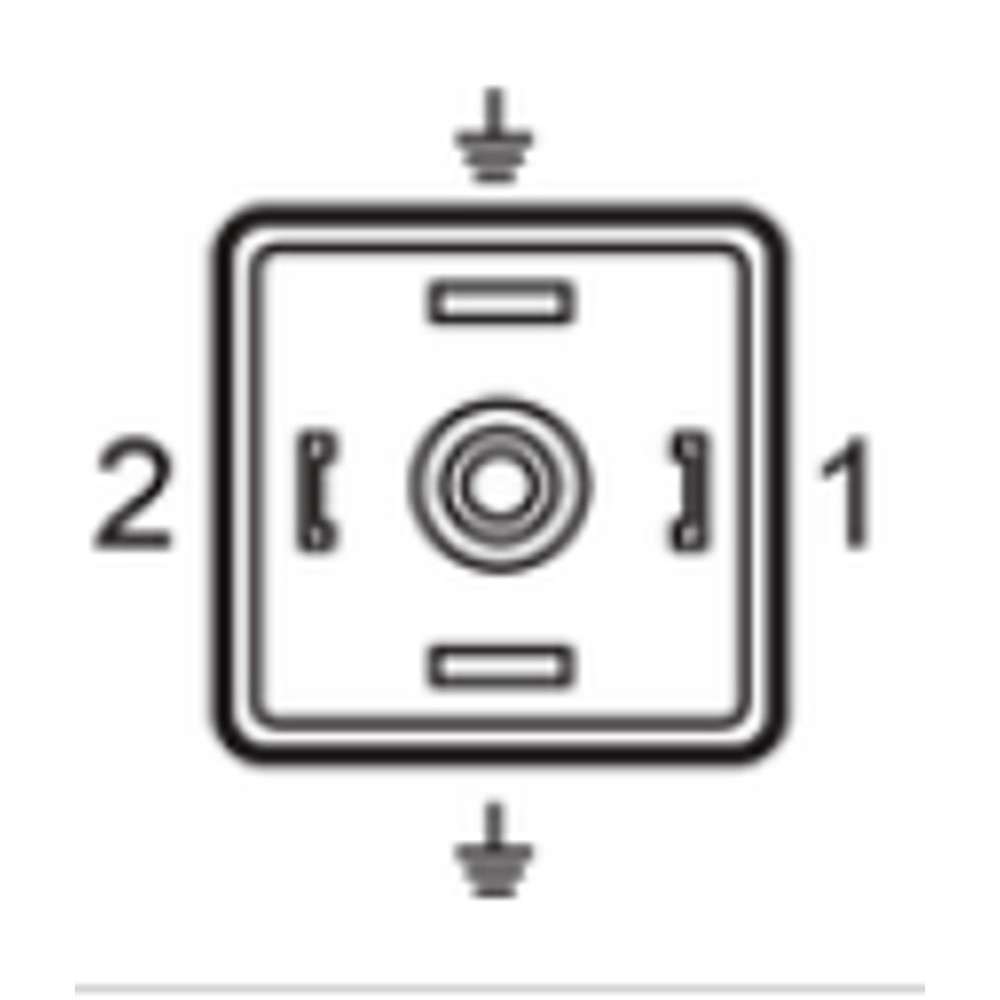

Conexão elétrica — soquete	1 x válvula tipo A DIN (EN 175301-803), angular; 4 contatos; corpo TPU; bloqueio 1.4404 (aço inoxidável / 316L)	Características da conexão do lado da válvula, conforme dados do catálogo.
Protocolo de comunicação	Não especificado	A ficha descreve conexões elétricas, mas não declara protocolo.

Cabo e materiais
Comprimento	0,6 m	Comprimento nominal declarado.
Especificação do cabo	PUR, preto, Ø 4,8 mm, 3 x 0,5 mm² (16 x Ø 0,2 mm)	Construção do cabo conforme dados do catálogo.
Material do cabo	PUR	Material do cabo indicado na ficha.
Material do invólucro	TPU	Material do invólucro declarado.
Material da porca / bloqueio	1.4404, aço inoxidável / 316L	Material declarado para o elemento de bloqueio.
Sem halogênio	Sim	Característica especial informada.

Proteção e condições ambientais
Grau de proteção	IP67	Grau de proteção declarado para o produto.
Temperatura ambiente	-25...90 °C	Faixa de temperatura ambiente informada no catálogo.

Dados mecânicos
Dimensões	30 x 15 x 39 mm	Dimensões informadas nos dados do catálogo.
Peso	76 g	Peso informado nos dados do catálogo.
Tipo de conector	Conector de válvula	Classificação do conector nos dados básicos do anúncio.

Displays e elementos de operação
Indicador de operação	1 x LED amarelo	Indicador informado nos dados do catálogo.

Fornecimento
Unidades por embalagem	1 peça	Quantidade por embalagem indicada na ficha.
Material incluído	1 parafuso; 1 área para marcação	Itens declarados como incluídos nos dados do catálogo.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha; trata-se de um cabo de ligação com conector de válvula.

Conexões

Elétrica Conector M12 angular, codificação A, 3 contatos, corpo em TPU e bloqueio em aço inoxidável 1.4404 (316L); conexão do lado da válvula com 4 contatos. Tensão de operação inferior a 24 V AC/DC. Confirmar pinagem e circuito no datasheet do fabricante.

Processo Soquete angular para válvula tipo A DIN, conforme EN 175301-803. Esta é a interface mecânica do lado da válvula; a compatibilidade elétrica depende também da pinagem e dos requisitos do dispositivo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Válvula com interface tipo A DIN (EN 175301-803) e equipamento com conexão M12 codificação A, respeitando a tensão informada.	✓	As duas interfaces e a faixa de tensão estão indicadas na ficha; verificar pinagem e requisitos elétricos específicos.
Válvula com padrão mecânico diferente de tipo A DIN.	✗	A conexão do lado da válvula deste cabo é especificada como tipo A DIN; não há evidência de adaptação a outros padrões.
Instalação que exige tensão superior ou igual a 24 V AC/DC.	✗	A tensão de operação indicada é inferior a 24 V AC/DC.
Aplicação que exige corrente máxima, pinagem ou protocolo específicos não informados na ficha.	✗	Esses parâmetros não estão especificados; verificar o datasheet e os requisitos do equipamento antes de selecionar.

INSTALAÇÃO

Como instalar o E10818 IFM — Cabo de conexão com conector de válvula, 0,6 m, IP67, TPU

Desenergize o circuito antes de conectar ou desconectar o cabo.
Confirme que a interface da válvula corresponde ao padrão tipo A DIN (EN 175301-803).
Confirme que a conexão do equipamento corresponde a M12 codificação A e verifique a pinagem no datasheet.
Verifique que a tensão do circuito está dentro do limite informado e que os requisitos elétricos do dispositivo são compatíveis.
Acople os conectores alinhando suas interfaces e fixe os elementos de bloqueio sem forçar ou danificar as roscas.
Após a montagem, confira o assentamento dos conectores e a instalação antes de energizar; respeite as condições de uso indicadas pelo fabricante.

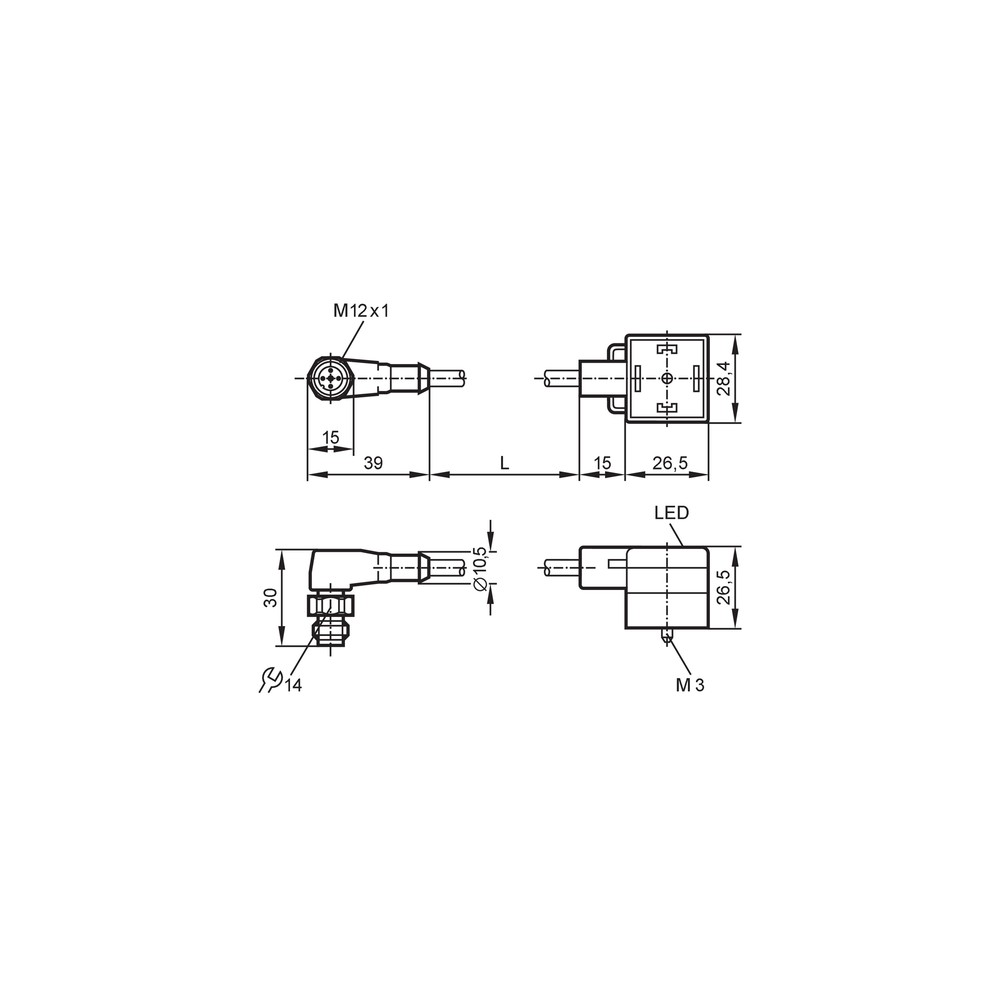

Desenho Dimensional

ACESSÓRIOS

1 parafuso
1 área para marcação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A válvula não aciona após a instalação.	Conexão incompatível, pinagem incorreta ou tensão fora do requisito do conjunto.	Desenergize o circuito, confirme as interfaces e confira a pinagem e a tensão no datasheet e na documentação do dispositivo.
O conector não acopla ou não fixa corretamente.	Padrão de conexão ou codificação diferente da interface especificada, ou desalinhamento durante o acoplamento.	Compare a interface do equipamento com a conexão tipo A DIN e M12 codificação A; inspecione alinhamento e elementos de bloqueio.
O circuito apresenta interrupções durante a operação.	Conexão incompleta ou dano no cabo ou nos conectores.	Com o circuito desenergizado, inspecione cabo e conectores e confirme o acoplamento; a ficha não especifica raio mínimo de curvatura.
A instalação não atende à proteção esperada contra ingresso de água ou poeira.	Conector mal assentado, elemento de bloqueio não fixado ou aplicação fora das condições de montagem previstas.	Verifique o assentamento e a fixação dos conectores e consulte o datasheet para as condições de instalação associadas ao grau IP67.

DOCUMENTAÇÃO TÉCNICA

Datasheet E10818 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E10818 e para que serve?

É um cabo de ligação com conector de válvula para aplicações industriais e de automação. Conecta uma interface tipo A DIN a uma conexão M12 codificação A.

Quais são as conexões e a tensão de operação?

Possui conexão angular tipo A DIN (EN 175301-803) e conector M12 angular codificação A. A tensão informada é inferior a 24 V AC/DC; confirme a pinagem no datasheet.

O produto acompanha acessórios?

A ficha do catálogo informa 1 parafuso e 1 área para marcação como itens incluídos. A embalagem contém 1 peça.

Este cabo serve para uma válvula com conexão diferente de tipo A DIN?

A ficha especifica conexão para válvula tipo A DIN (EN 175301-803). Não há informação que confirme compatibilidade mecânica com outros padrões.

Posso usar o E10818 em um circuito com tensão igual ou superior a 24 V?

A ficha informa tensão de operação inferior a 24 V AC/DC. Para tensão igual ou superior, selecione um produto cuja especificação elétrica atenda ao circuito.

A válvula não aciona depois que conectei o cabo; o que devo verificar?

Verifique se as interfaces correspondem e se a pinagem e a tensão atendem aos requisitos do dispositivo. Consulte o datasheet antes de substituir o cabo.

O equipamento perde a conexão ou funciona de forma intermitente; o cabo pode ser a causa?

Pode haver acoplamento incompleto ou dano no cabo ou nos conectores. Com o circuito desenergizado, inspecione as conexões e o cabo antes de decidir pela substituição.

É melhor comprar este cabo ou montar as conexões com componentes avulsos?

O E10818 é fornecido como um cabo de conexão de 0,6 m com conectores especificados nas duas extremidades. Se o projeto exigir outro comprimento ou interfaces diferentes, procure uma configuração correspondente.

Como faço a instalação sem danificar os conectores?

Desenergize o circuito, confirme padrões e pinagem e alinhe os conectores antes de acoplar. Não force a montagem e consulte o datasheet para orientações específicas.

O E10818 tem grau IP67 mesmo depois de instalado?

IP67 é o grau de proteção declarado para o produto. A ficha não detalha as condições de montagem para mantê-lo; verifique o datasheet e assegure o acoplamento correto.

GLOSSÁRIO TÉCNICO

M12

Tipo de conexão circular identificado na ficha como M12 angular com codificação A.

Codificação A

Identificação de codificação indicada para o conector M12; deve corresponder à interface do equipamento.

Tipo A DIN

Interface de conexão para válvula especificada conforme EN 175301-803.

IP67

Grau de proteção declarado para o produto; consulte o fabricante para condições específicas de montagem e uso.

VDR

Componente de proteção contra sobretensão indicado na ficha do produto.
