Cabo Conector Válvula IFM E10817

Pré-visualizar: E10817 IFM - Cabo Conector Válvula IFM Automação Industrial 0,3m IP67

E10817 IFM - Cabo Conector Válvula IFM Automação Industrial 0,3m IP67

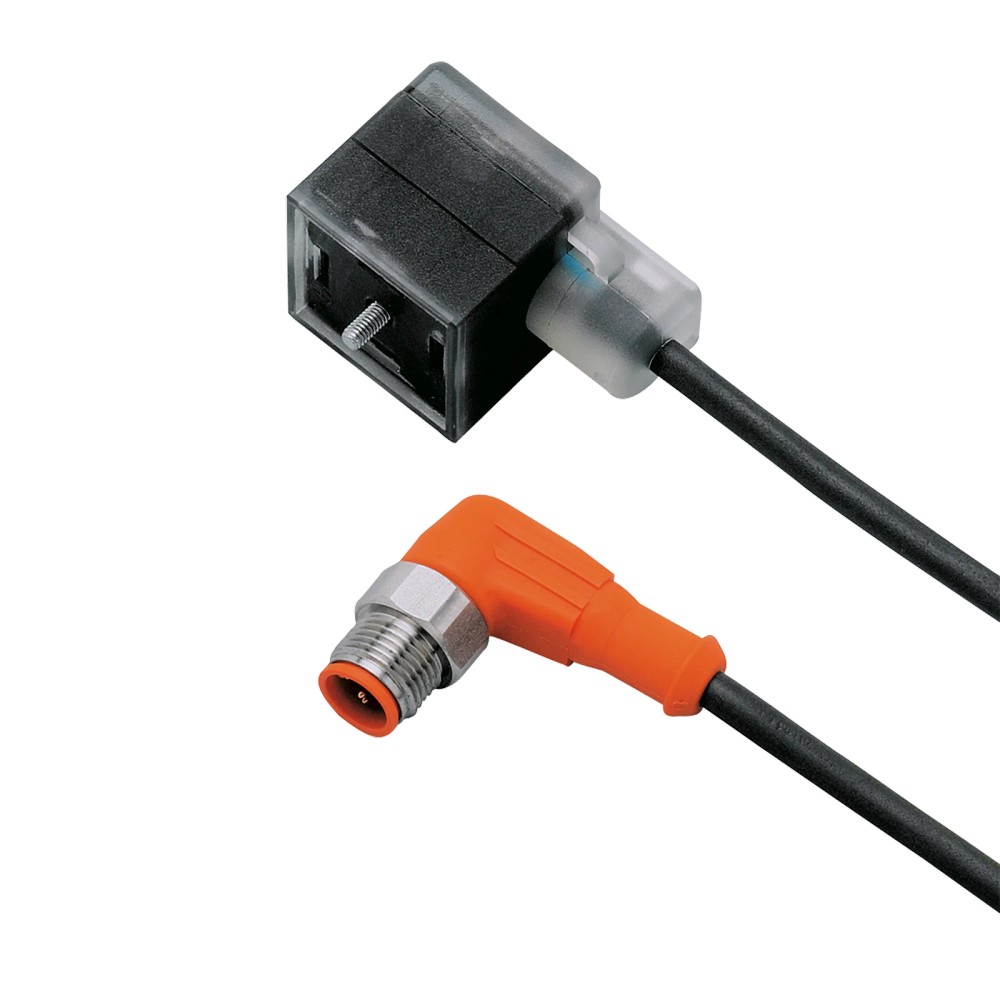

Imagem meramente ilustrativa

R$ 384,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E10817
EAN: 4021179030021
NCM do produto: 85444200

Destaques do Produto Comprimento 0,3 m...mais

Fechar menu

Saiba mais sobre: "E10817 IFM - Cabo Conector Válvula IFM Automação Industrial 0,3m IP67"

Destaques do Produto

Comprimento

0,3 m

Tensão de operação

< 24 V AC/DC

Soquete de válvula

Tipo A DIN, EN 175301-803, angular; 4 contatos

Conector

M12 angular, codificação A; 3 contatos

Proteção

IP67

Faixa de temperatura ambiente

-25...90 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão com conector de válvula ifm E10817, 0,3 m, IP67

O ifm E10817 é um cabo de conexão para ligar uma válvula com soquete tipo A DIN a uma conexão M12. Possui cabo PUR sem halogênio de 0,3 m, conectores angulares e grau de proteção IP67. É especificado para tensão de operação inferior a 24 V AC/DC; confirme a pinagem e os requisitos elétricos do equipamento antes da instalação.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Cabo de conexão com conector de válvula
Aplicação	Conexão de válvula em aplicações industriais e automação industrial
Comprimento do cabo	0,3 m
Tensão de operação	< 24 V AC/DC
Conexões	M12 angular e soquete de válvula tipo A DIN (EN 175301-803), angular
Grau de proteção	IP67
Material do cabo	PUR, sem halogênio, preto; Ø 4,8 mm
Material do invólucro	TPU
Temperatura ambiente	-25...90 °C
Proteção contra sobretensão	Sim, por VDR

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão entre um equipamento com interface M12 de 3 contatos e uma válvula com soquete tipo A DIN (EN 175301-803) de 4 contatos, desde que a pinagem e os requisitos elétricos correspondam ao sistema.
Instalações que requerem cabo de 0,3 m, tensão inferior a 24 V AC/DC e grau de proteção IP67, respeitando as condições de instalação e vedação do conjunto.

⚠ Considere outro se precisa de:

Não selecione para tensão de operação igual ou superior a 24 V AC/DC; a ficha especifica operação abaixo de 24 V AC/DC.
Não use como substituto de um cabo com outro tipo de soquete de válvula, outra configuração de contatos ou comprimento diferente sem confirmar a correspondência mecânica e elétrica.
Não presuma que o conjunto montado mantém IP67 se as conexões não estiverem corretamente acopladas ou se houver danos.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: conexão de válvulas em aplicações industriais e de automação industrial, com equipamento M12 e soquete de válvula tipo A DIN correspondente.
Possibilidade condicionada à verificação da instalação: uso em sistemas que operam abaixo de 24 V AC/DC e atendem à faixa ambiente de -25...90 °C; confirme pinagem, montagem e vedação no datasheet.
O grau IP67 é uma especificação do produto e não dispensa o acoplamento correto das interfaces nem a inspeção de cabos e conectores.

COMO ESCOLHER

Antes de comprar o Cabo de conexão com conector de válvula ifm E10817, 0,3 m, IP67, verifique estes pontos:

Escolha o E10817 quando

A instalação exigir cabo de 0,3 m com conector M12 angular de codificação A e soquete angular para válvula tipo A DIN (EN 175301-803), e o circuito operar abaixo de 24 V AC/DC. Verifique também a pinagem do equipamento e da válvula.

Procure outra configuração quando

O equipamento exigir outro comprimento, outra geometria ou codificação M12, outro padrão de soquete de válvula ou tensão igual ou superior a 24 V AC/DC. Compare os dados elétricos e mecânicos do modelo alternativo antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de conexão com conector de válvula	Classificação declarada do produto.
Aplicação	Aplicações industriais / automação industrial; conexão de válvula	Uso indicado na ficha do produto.
Marca	ifm	Fabricante indicado no anúncio.
Modelo / SKU	E10817	Código de identificação do produto.
GTIN	4021179030021	Identificador comercial informado.
Part number	VVDAA041--S00,3A03STAH030VAS	Referência técnica presente no dataset do produto.

Dados elétricos e conexões
Tensão de operação	< 24 V AC/DC	Limite declarado; não interpretar como operação a 24 V.
Conector	1 x M12 angular; codificação A; 3 contatos; corpo em TPU	Interface elétrica especificada para conexão ao equipamento.
Soquete	1 x válvula tipo A DIN (EN 175301-803), angular; 4 contatos; corpo em TPU	Interface elétrica especificada para conexão à válvula.
Seção e composição dos condutores	3 x 0,5 mm² (16 x Ø 0,2 mm)	Construção do cabo declarada na ficha.
Proteção contra sobretensão	Sim, VDR	Proteção contra sobretensão indicada pelo fabricante; não substitui a verificação dos requisitos do circuito.
Indicador de operação	1 x LED, amarelo	Elemento de indicação especificado no produto.

Cabo e materiais
Comprimento	0,3 m	Comprimento nominal declarado.
Material do cabo	PUR	Material declarado para o revestimento do cabo.
Característica do cabo	Sem halogênio; preto	Características explicitadas na ficha.
Diâmetro do cabo	Ø 4,8 mm	Dimensão declarada do cabo.
Material do invólucro / corpo dos conectores	TPU	Material declarado para os corpos do conector e do soquete.
Material do bloqueio / porca	1.4404 (aço inoxidável / 316L)	Material especificado para os elementos de bloqueio.

Condições ambientais e proteção
Grau de proteção	IP67	Grau de proteção declarado para o produto; a condição de uso depende do acoplamento e da instalação corretos.
Temperatura ambiente	-25...90 °C	Faixa de temperatura ambiente especificada.

Dados mecânicos e fornecimento
Dimensões	30 x 15 x 39 mm	Dimensões informadas no dataset do produto.
Peso	62,55 g	Peso informado no dataset do produto.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
Material incluído	1 parafuso e 1 área para marcação	Itens incluídos conforme informação do fabricante.

COMPATIBILIDADE

Comunicação

• Não é especificado protocolo de comunicação; trata-se de um cabo de conexão para válvula.

Conexões

Elétrica Cabo de 0,3 m, PUR, sem halogênio, preto, Ø 4,8 mm, 3 x 0,5 mm² (16 x Ø 0,2 mm). Um conector M12 angular, codificação A, 3 contatos; um soquete angular para válvula tipo A DIN (EN 175301-803), 4 contatos. Tensão de operação: < 24 V AC/DC. A compatibilidade elétrica depende da pinagem e dos requisitos da válvula e do equipamento.

Processo Não possui conexão de processo. A conexão mecânica elétrica é feita pelo soquete para válvula tipo A DIN (EN 175301-803) e pelo conector M12 angular.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento M12 codificação A, 3 contatos, ligado a uma válvula com soquete tipo A DIN (EN 175301-803), 4 contatos; tensão inferior a 24 V AC/DC e pinagem compatível.	✓	As interfaces e o limite de tensão correspondem às especificações declaradas; a pinagem deve ser confirmada no esquema do fabricante.
Circuito com tensão igual ou superior a 24 V AC/DC.	✗	A tensão de operação especificada é inferior a 24 V AC/DC.
Instalação que exige soquete de válvula de padrão diferente do tipo A DIN ou outra interface M12.	✗	As interfaces especificadas para este cabo são M12 angular codificação A e soquete angular tipo A DIN; não há evidência de compatibilidade com outras configurações.
Aplicação que exige comunicação por protocolo digital específico.	✗	A ficha descreve um cabo de conexão de válvula e não informa suporte a protocolo de comunicação.

INSTALAÇÃO

Como instalar o Cabo de conexão com conector de válvula ifm E10817, 0,3 m, IP67

Desenergize o circuito antes de conectar ou desconectar o cabo.
Confirme que a tensão de operação do circuito é inferior a 24 V AC/DC.
Verifique se o equipamento possui M12 codificação A com 3 contatos e se a válvula usa soquete tipo A DIN (EN 175301-803) com 4 contatos.
Compare a pinagem com o esquema do fabricante e do equipamento; não deduza a correspondência apenas pela quantidade de contatos.
Inspecione conectores, roscas, superfícies de vedação e cabo; conecte e fixe as interfaces sem forçar ou torcer o cabo.
Após a montagem, confira a fixação, o estado do LED amarelo quando aplicável e a operação do circuito dentro das condições especificadas.

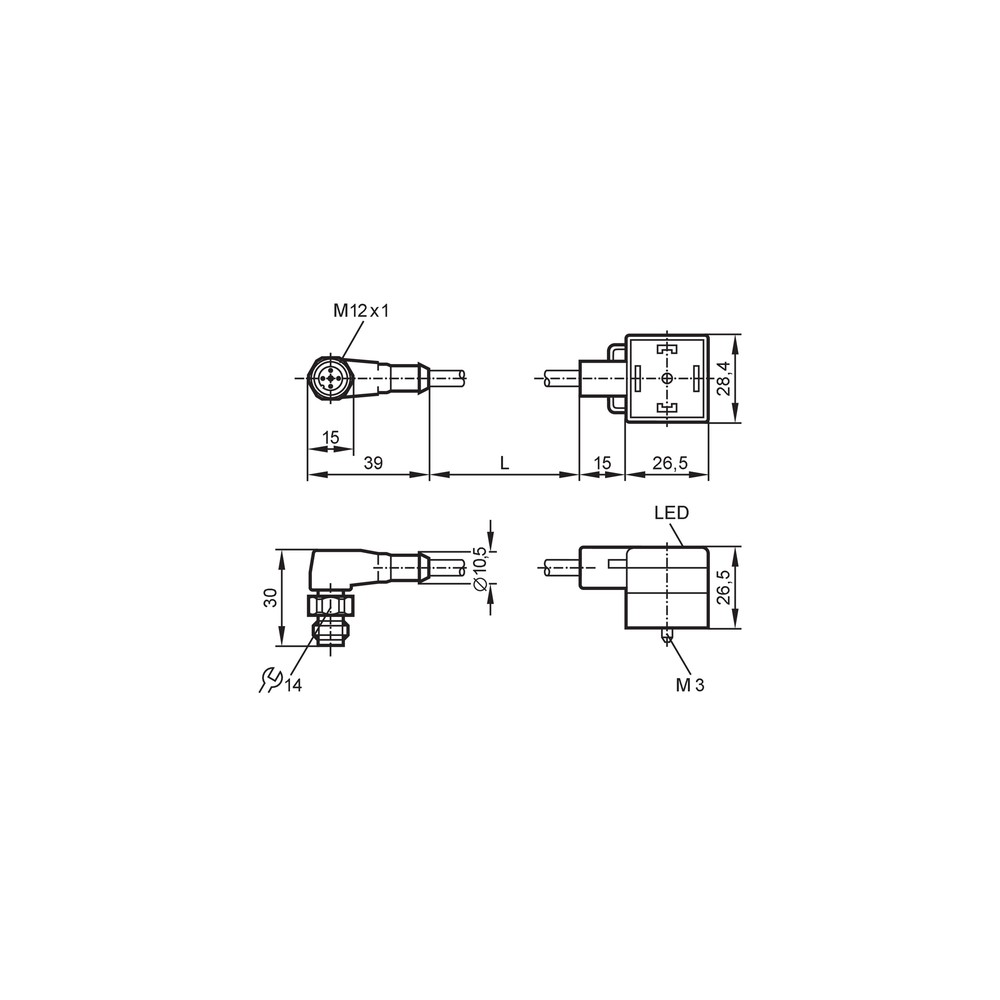

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

1 parafuso
1 área para marcação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A válvula não atua após a conexão.	Pinagem incompatível, conexão incompleta ou ausência da tensão de operação esperada.	Desenergize o circuito, confira a pinagem nos documentos do fabricante e verifique a alimentação e a continuidade conforme o procedimento de manutenção da instalação.
A conexão M12 não encaixa ou não fixa corretamente.	Interface, codificação, geometria ou número de contatos diferentes dos especificados para o E10817.	Compare a interface do equipamento com M12 angular codificação A de 3 contatos e inspecione o conector quanto a danos ou obstruções.
A conexão à válvula apresenta folga ou não acopla.	A válvula pode usar soquete diferente do tipo A DIN (EN 175301-803), ou pode haver dano/obstrução na interface.	Confirme o padrão do soquete da válvula e examine as superfícies de acoplamento antes de reconectar.
O LED amarelo não acende durante a operação esperada.	Alimentação ausente ou condição elétrica incompatível; a ficha informa LED de operação, mas não detalha seu comportamento em cada estado.	Verifique tensão e conexões conforme o datasheet e o circuito da máquina; não conclua defeito do cabo somente pelo LED.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E10817 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo E10817 e para que serve?

É um cabo de conexão para interligar uma válvula com soquete tipo A DIN a um equipamento com conexão M12. A ficha indica aplicação em automação industrial.

Quais interfaces e tensão devo conferir antes de comprar?

O produto tem M12 angular codificação A com 3 contatos e soquete angular tipo A DIN (EN 175301-803) com 4 contatos. A tensão de operação especificada é inferior a 24 V AC/DC; confirme também a pinagem.

O que acompanha o produto?

A ficha informa uma peça por embalagem, além de um parafuso e uma área para marcação como material incluído.

Posso usar este cabo em um circuito de 24 V?

A especificação é < 24 V AC/DC, portanto não se deve considerar o produto indicado para operação a 24 V. Consulte o datasheet e selecione uma versão adequada ao limite elétrico requerido.

Este cabo serve para uma válvula com outro padrão de soquete?

A ficha especifica soquete angular tipo A DIN (EN 175301-803). Não há informação que confirme compatibilidade com outros padrões, então não selecione sem verificar a interface e a pinagem.

A válvula não funciona depois da instalação; preciso trocar o cabo?

Não necessariamente: confira primeiro alimentação, pinagem e acoplamento das duas interfaces. Compare a instalação com o esquema do fabricante antes de substituir o componente.

O LED amarelo apagado indica que o cabo está queimado?

Não é possível concluir isso apenas pelo LED, pois a ficha não detalha seu comportamento em cada estado. Verifique a alimentação e as conexões conforme o circuito e o datasheet.

Como escolher entre este cabo e outro comprimento ou versão?

Escolha o E10817 quando 0,3 m e as interfaces M12 codificação A e tipo A DIN forem compatíveis com a instalação. Se o comprimento, a geometria, o padrão do soquete ou a tensão exigida forem diferentes, compare outra configuração pelos dados técnicos.

Que cuidados devo tomar ao instalar o E10817?

Desenergize o circuito, confirme interfaces, tensão e pinagem, e inspecione as superfícies de acoplamento antes de conectar. Evite forçar ou torcer as conexões e consulte o datasheet para o esquema elétrico.

Este produto tem garantia ou procedência informada na ficha?

A ficha técnica fornecida não especifica condições de garantia ou procedência. Para essas informações comerciais, consulte os dados do anúncio e do fornecedor.

GLOSSÁRIO TÉCNICO

M12

Interface de conexão circular usada neste produto no lado do equipamento; a versão especificada é angular, codificação A, com 3 contatos. (Ref.: Conexão elétrica - conector)

Tipo A DIN

Padrão de soquete para válvula indicado para o lado da válvula, conforme EN 175301-803. (Ref.: Conexão elétrica - soquete)

IP67

Grau de proteção declarado para o produto; a instalação e o acoplamento devem respeitar as condições do fabricante. (Ref.: Grau de proteção)

PUR

Material especificado para o cabo de conexão. (Ref.: Material do cabo)

VDR

Componente indicado na ficha para a proteção contra sobretensão do conjunto. (Ref.: Proteção contra sobretensão)
