Distribuidor Y IFM E10802 M8 - Alta Performance

Pré-visualizar: E10802 IFM - Distribuidor Y IFM Automação Industrial M8 IP67 PUR

E10802 IFM - Distribuidor Y IFM Automação Industrial M8 IP67 PUR

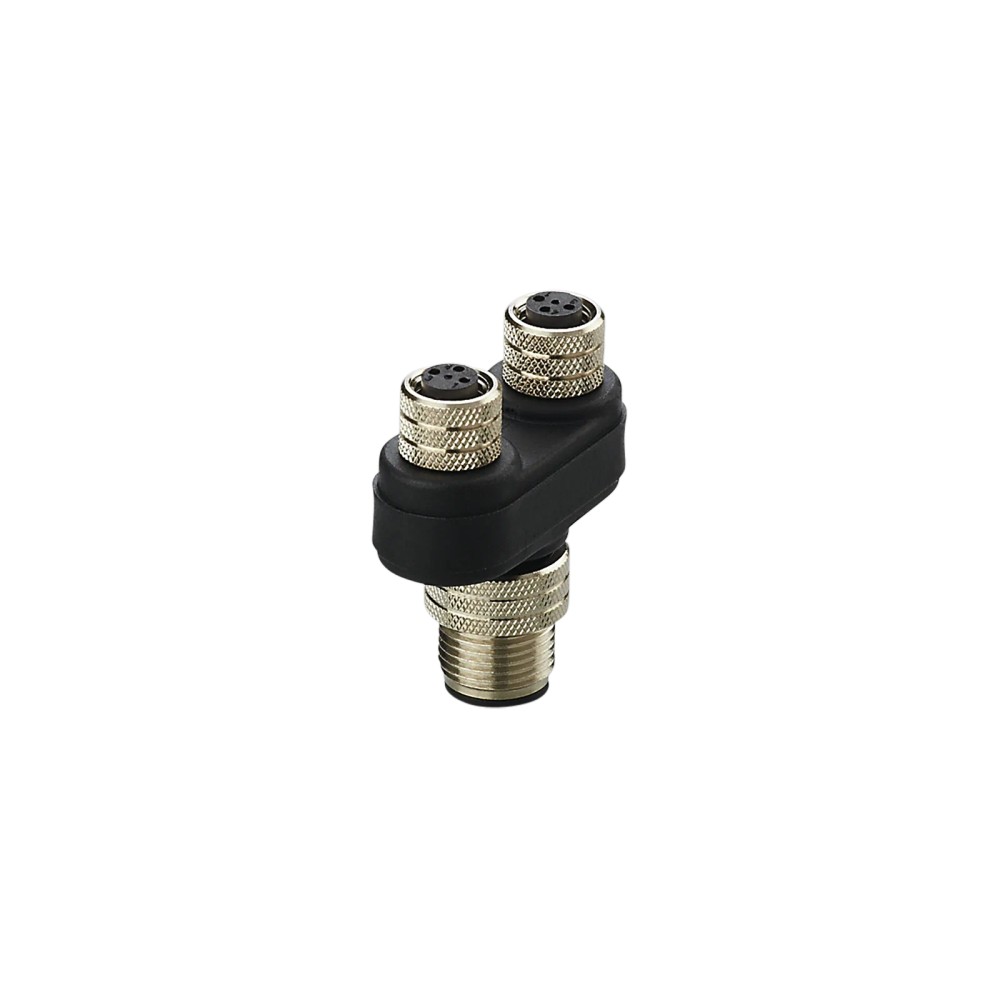

Imagem meramente ilustrativa

R$ 218,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E10802
EAN: 4021179029872
NCM do produto: 85366990

Destaques do Produto Tipo Distribuidor Y...mais

Fechar menu

Saiba mais sobre: "E10802 IFM - Distribuidor Y IFM Automação Industrial M8 IP67 PUR"

Destaques do Produto

Tipo

Distribuidor Y

Conexões

1 x M12 e 2 x M8

Limite elétrico

< 60 V DC e carga total de 3 A

Proteção

IP67

Material e característica

PUR; isento de silicone; contatos banhados a ouro

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Distribuidor Y IFM E10802, M8, PUR, IP67

O IFM E10802 é um distribuidor Y para sistemas de conexão industrial, com uma conexão M12 e duas conexões M8 conforme a ficha técnica. É indicado para distribuir conexões em aplicações industriais e de automação, respeitando a corrente total máxima de 3 A e a tensão de operação inferior a 60 V DC. Possui corpo em PUR, proteção IP67 e contatos dourados; é isento de silicone.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	E10802
Tipo de componente	Distribuidor Y
Conexões	1 x M12, 4 contatos; 2 x M8, 3 contatos
Codificação	A nas conexões M12 e M8
Tensão de operação	< 60 V DC
Capacidade de carga total	3 A
Material do corpo	PUR
Grau de proteção	IP67
Temperatura ambiente	-25…90 °C
Dimensões e peso	15,4 x 35,4 x 39,1 mm; 21,8 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que utilizem a configuração de conexão indicada: 1 x M12 e 2 x M8, codificação A.
Circuitos compatíveis com tensão inferior a 60 V DC e corrente total limitada a 3 A.
Instalações que demandem corpo em PUR, proteção IP67 e componente isento de silicone.

⚠ Considere outro se precisa de:

Não selecionar para circuitos cuja tensão de operação seja igual ou superior a 60 V DC.
Não utilizar quando a corrente total prevista exceder 3 A.
Não presumir compatibilidade com conexões de codificação, quantidade de contatos ou tamanhos diferentes dos especificados; confirmar o padrão do equipamento antes da montagem.

APLICAÇÕES E USO

Uso documentado: aplicações industriais e de automação industrial, em circuitos compatíveis com a configuração M12/M8 especificada e os limites elétricos informados.
Possibilidade condicionada à validação do projeto: distribuição de conexões entre dispositivos com interfaces correspondentes; confirmar pinagem, sinais e carga total no datasheet e na documentação dos equipamentos conectados.
A ficha registra temperatura ambiente de -25 a 90 °C e grau de proteção IP67. A proteção efetiva depende do acoplamento correto; não há informação fornecida sobre condições específicas de imersão ou instalação.

COMO ESCOLHER

Antes de comprar o Distribuidor Y IFM E10802, M8, PUR, IP67, verifique estes pontos:

Escolha o E10802 quando

O circuito requerer um distribuidor Y com uma conexão M12 de 4 contatos e duas conexões M8 de 3 contatos, codificação A, em tensão inferior a 60 V DC e carga total de até 3 A.

Verifique outra configuração quando

O equipamento exigir outra combinação de conectores, codificação ou contatos. A ficha deste modelo não documenta compatibilidade mecânica ou elétrica com configurações diferentes.

Confirme as condições do circuito

Compare tensão e corrente totais com os limites informados e confirme que as interfaces correspondem às conexões do equipamento; IP67 não substitui a verificação do acoplamento correto.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	E10802	Identificação do produto.
Tipo de componente	Distribuidor Y	Componente de tecnologia de conexão.
Aplicação indicada	Aplicações industriais e automação industrial	Aplicação descrita na ficha do produto.
Marca	IFM	Marca informada no anúncio.
SKU / Part number do anúncio	E10802	Código do produto no anúncio; o catálogo também registra o part number ZDO2F030MSS0000-00STGH040MSS.
GTIN	4021179029872	Identificador comercial informado na ficha.

Dados elétricos
Tensão de operação	< 60 V DC	Limite de tensão de operação informado.
Capacidade de carga total	3 A	Limite total de corrente registrado para o distribuidor.
Capacidade de carga por módulo/slot	3 A	Valor indicado na ficha para módulo/slot; observar também o limite de carga total.
Classe de proteção elétrica	III	Classe de proteção especificada na ficha.

Conexões elétricas
Conector	1 x M12; codificação A; 4 contatos dourados; corpo PUR; bloqueio de latão niquelado	Configuração do conector indicada na ficha.
Soquetes	2 x M8; codificação A; 3 contatos dourados; corpo PUR; bloqueio de latão niquelado	Configuração dos soquetes indicada na ficha.
Contatos	Banhados a ouro	Característica explicitamente informada para os contatos.

Condições ambientais
Temperatura ambiente	-25…90 °C	Faixa de temperatura ambiente registrada na ficha.
Grau de proteção	IP67	Grau de proteção informado; depende da montagem e do acoplamento adequado.

Dados mecânicos e materiais
Material do invólucro/corpo	PUR	Material especificado para o corpo.
Material da porca/bloqueio	Latão, niquelado	Material informado para os bloqueios das conexões.
Dimensões	15,4 x 35,4 x 39,1 mm	Dimensões registradas no catálogo.
Peso	21,8 g	Peso registrado no catálogo.
Sem silicone	Sim	Característica explicitamente informada.
Unidades por embalagem	1 peça	Quantidade indicada na ficha do catálogo.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Conector: 1 x M12, codificação A, 4 contatos dourados, corpo em PUR, bloqueio de latão niquelado. Soquetes: 2 x M8, codificação A, 3 contatos dourados, corpo em PUR, bloqueio de latão niquelado. Tensão de operação inferior a 60 V DC; capacidade de carga total de 3 A. Compatibilidade elétrica com dispositivos específicos não é informada; verificar a pinagem e os requisitos do equipamento no datasheet.

Processo Não aplicável: componente de conexão elétrica, sem conexão de processo informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com uma interface M12 A de 4 contatos e duas interfaces M8 A de 3 contatos, dentro dos limites elétricos informados	✓	A ficha especifica exatamente essa configuração de conectores; confirmar pinagem e atribuição dos sinais no sistema.
Circuito com tensão de operação inferior a 60 V DC e corrente total de até 3 A	✓	Esses limites correspondem às especificações elétricas registradas para o produto.
Circuito com tensão igual ou superior a 60 V DC ou corrente total acima de 3 A	✗	A condição excede os limites informados para tensão ou carga total.
Equipamento com conectores de codificação, dimensão ou número de contatos diferentes	✗	A configuração especificada não corresponde à interface solicitada; não há evidência de compatibilidade com conectores diferentes.

INSTALAÇÃO

Como instalar o Distribuidor Y IFM E10802, M8, PUR, IP67

Confirme no projeto que os equipamentos possuem interfaces M12 A de 4 contatos e M8 A de 3 contatos compatíveis.
Desenergize o circuito antes de conectar ou desconectar o componente.
Verifique a pinagem e a função de cada contato no datasheet e na documentação dos dispositivos; não presuma atribuições de sinal.
Alinhe as conexões pelas codificações e rosqueie sem forçar os contatos ou as roscas.
Aperte os bloqueios de forma adequada, sem exceder valores de torque não informados na ficha.
Antes de energizar, confira tensão inferior a 60 V DC, carga total até 3 A e o assentamento correto das conexões.

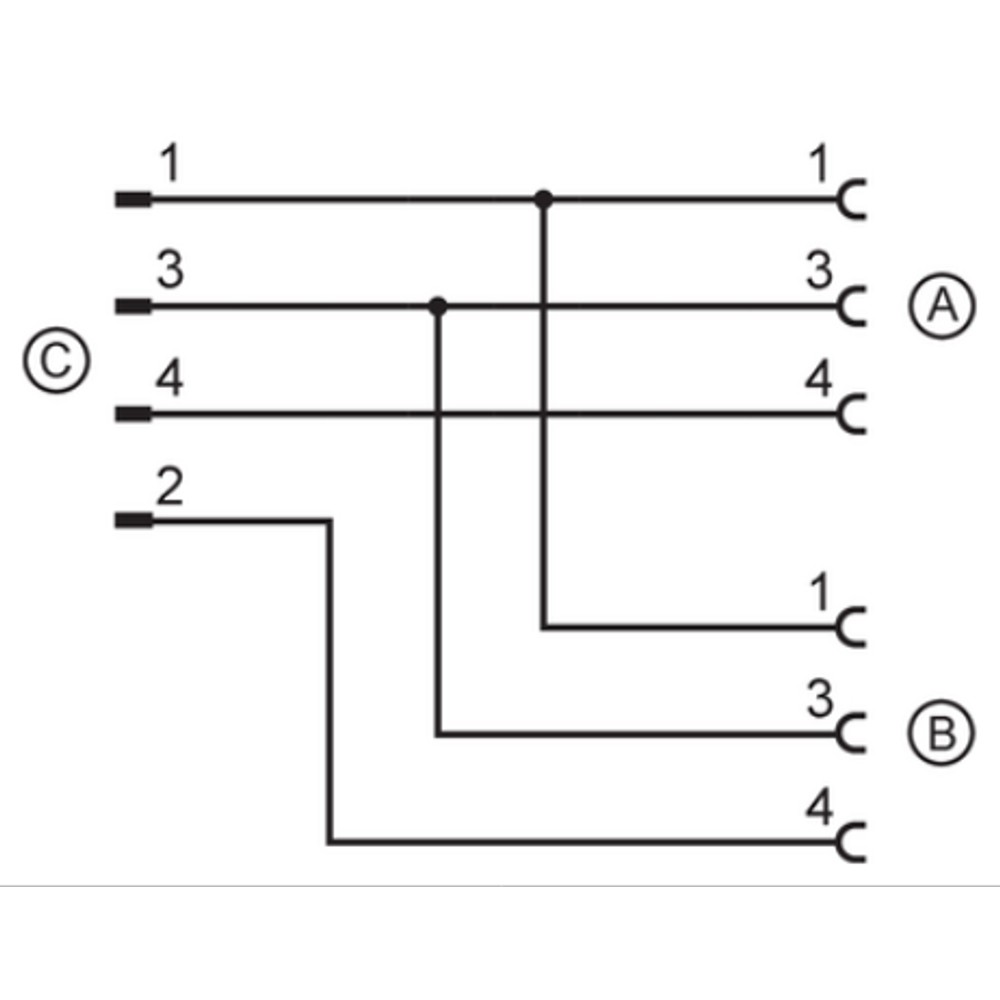

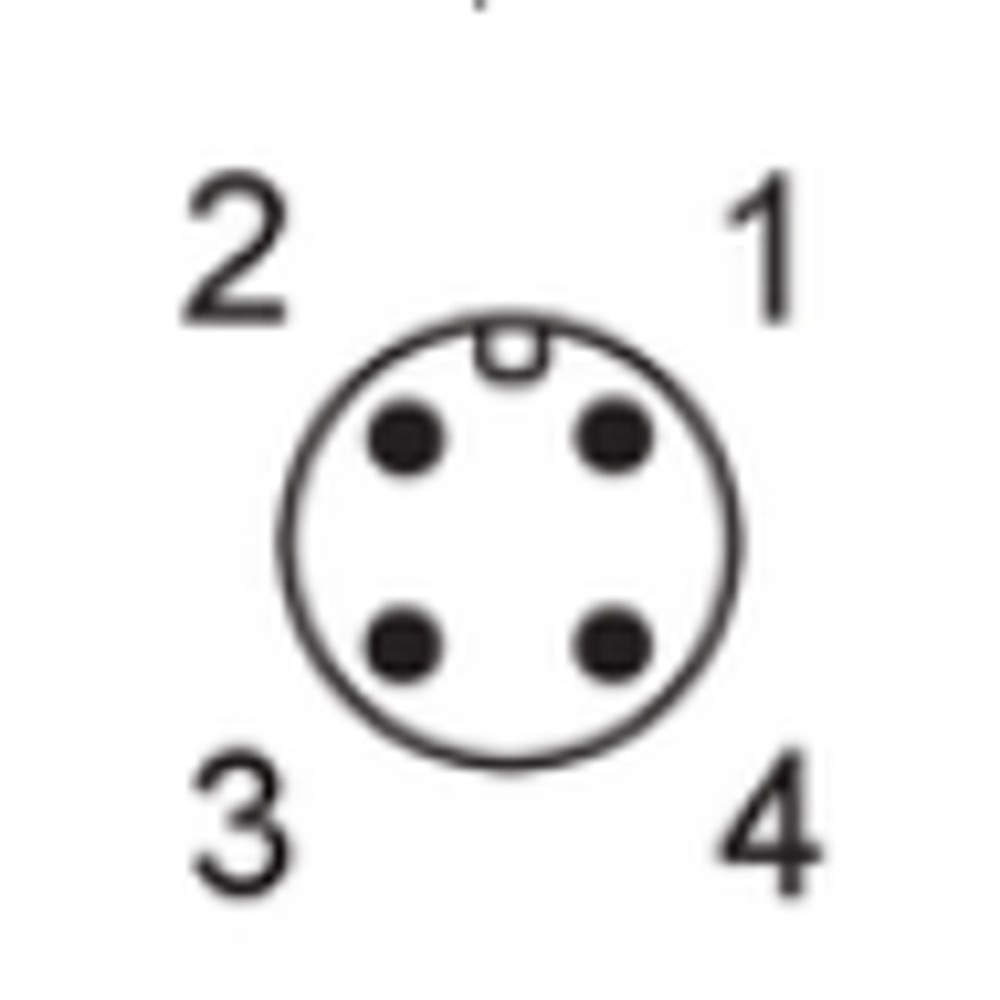

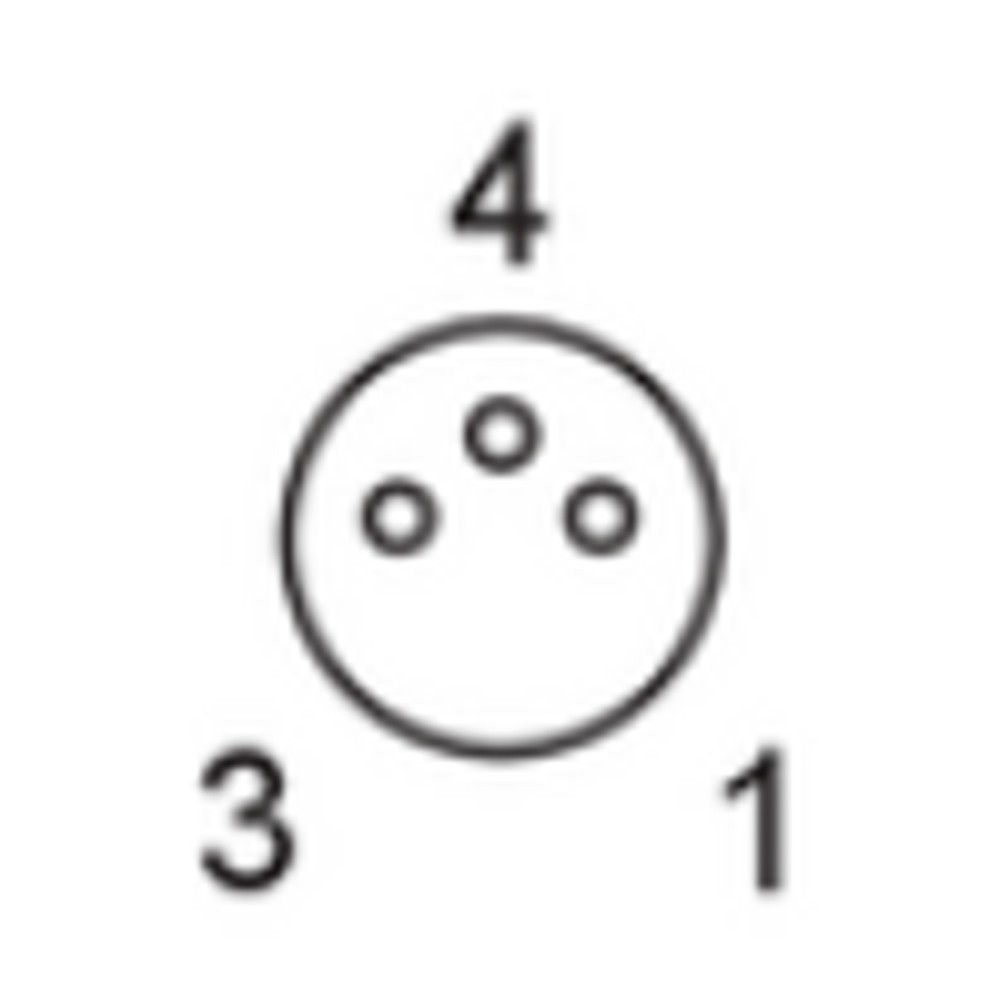

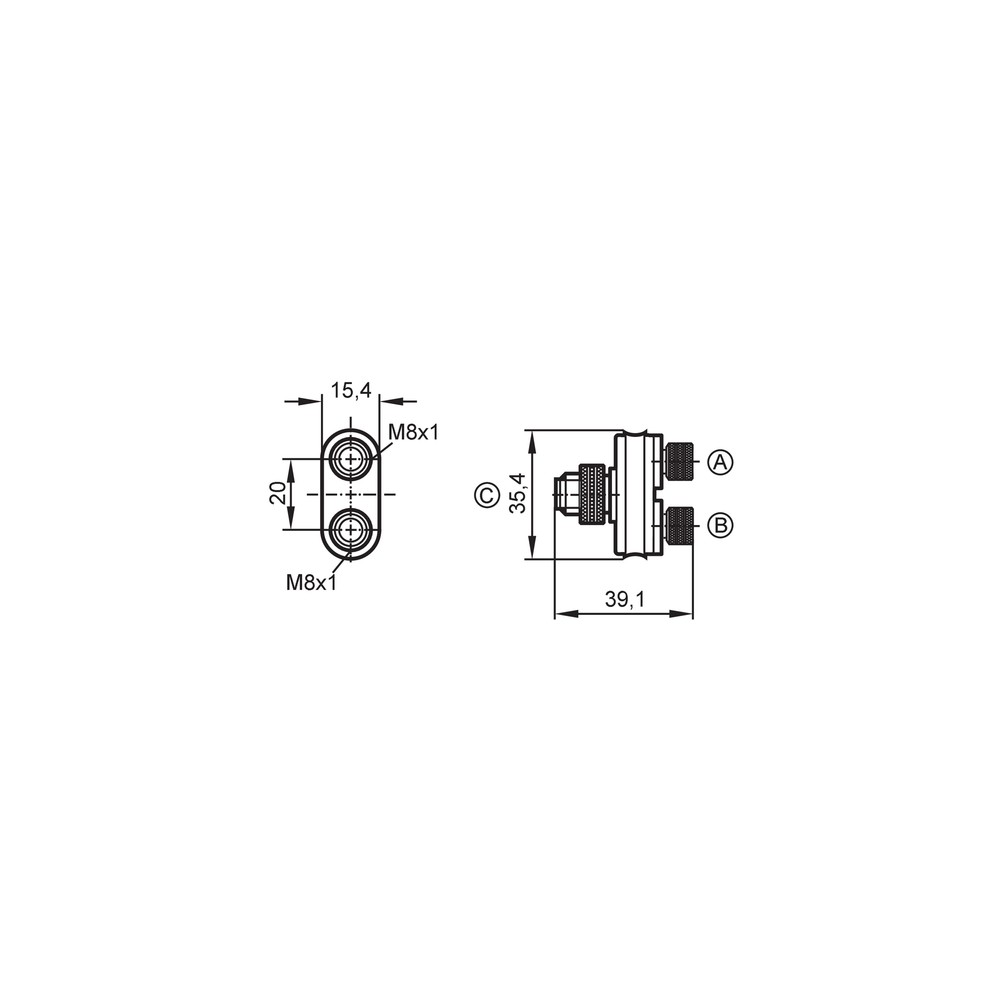

Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Um dispositivo conectado não recebe alimentação ou sinal.	Conexão incompleta, pinagem incompatível ou circuito fora dos limites especificados.	Desenergize o circuito e confira o assentamento dos conectores, a pinagem no datasheet e as condições de tensão e corrente.
A conexão não acopla ou não rosqueia corretamente.	Interface, codificação ou número de contatos diferente do padrão M12/M8 A especificado, ou desalinhamento durante a montagem.	Compare tipo, codificação e contatos das interfaces e examine o alinhamento antes de tentar novamente; não force a rosca.
Há interrupções intermitentes na conexão.	Acoplamento incompleto ou bloqueio que não está firmemente encaixado.	Com o circuito desenergizado, inspecione o encaixe e o bloqueio e confirme se as conexões estão assentadas corretamente.
O componente ou circuito apresenta aquecimento ou interrupção sob carga.	Carga total superior a 3 A ou condição elétrica incompatível com a tensão de operação especificada.	Meça ou calcule a carga total do circuito e compare tensão e corrente com os limites informados antes de recolocar o conjunto em operação.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM E10802 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E10802 e para que serve?

É um distribuidor Y para conexões industriais, com uma conexão M12 e duas M8. Destina-se a aplicações industriais e de automação com interfaces compatíveis.

Quais conexões e limites elétricos ele tem?

A ficha especifica M12 A de 4 contatos e dois M8 A de 3 contatos, com tensão inferior a 60 V DC e carga total de 3 A. Verifique a pinagem do sistema antes de conectar.

O que acompanha o produto?

A ficha informa uma peça por embalagem e não lista acessórios adicionais. Consulte o fornecedor para confirmar o conteúdo comercial da embalagem.

Posso usar o E10802 em um circuito de 24 V DC?

A tensão de 24 V DC é inferior ao limite especificado de 60 V DC. Ainda é necessário confirmar a corrente total, limitada a 3 A, e a pinagem do circuito.

Ele serve para circuito acima de 60 V DC ou com mais de 3 A?

Não: a ficha limita a tensão de operação a menos de 60 V DC e a carga total a 3 A. Não exceda nenhum desses limites.

Posso conectar diretamente qualquer sensor M8 ou equipamento M12?

Não é possível afirmar compatibilidade universal. Confirme codificação A, número de contatos, pinagem e requisitos elétricos de cada dispositivo.

Um equipamento conectado não funciona; o que verifico antes de trocar o distribuidor?

Verifique primeiro o encaixe, a pinagem e a alimentação do circuito. Compare também a corrente total e a tensão com os limites do produto.

O sinal falha quando o cabo ou conector se movimenta; qual pode ser a causa?

Uma conexão incompletamente assentada ou um bloqueio frouxo pode causar interrupções. Desenergize o circuito e confira o acoplamento e a condição das interfaces.

É melhor comprar este distribuidor ou montar o circuito com conexões avulsas?

Escolha o E10802 se a configuração necessária for uma conexão M12 A de 4 contatos e duas M8 A de 3 contatos, dentro dos limites informados. Para outra configuração, selecione componentes que correspondam às interfaces e à pinagem do projeto.

Como instalar sem danificar as conexões?

Alinhe as codificações e rosqueie sem forçar. Desenergize o circuito durante a montagem e confira no datasheet a pinagem antes de energizar.

GLOSSÁRIO TÉCNICO

Distribuidor Y

Componente de conexão que apresenta uma conexão e duas ramificações, conforme a configuração do produto. (Ref.: tipo de componente: Distribuidor Y)

Codificação A

Padrão de orientação da interface indicado para as conexões do produto; deve corresponder ao conector do dispositivo. (Ref.: conexões M12 e M8, codificação A)

IP67

Grau de proteção declarado para o invólucro; a condição de instalação e o acoplamento influenciam a proteção efetiva. (Ref.: grau de proteção IP67)

PUR

Material especificado para o corpo do distribuidor. (Ref.: material do invólucro PUR)

Carga total

Limite de corrente total indicado para a operação do distribuidor. (Ref.: capacidade de carga total 3 A)
