Flange Angular IFM E10737 para Sensores M30

Pré-visualizar: E10737 IFM - Flange Angular IFM Montagem Sensores M30 Aço Inoxidável 304

E10737 IFM - Flange Angular IFM Montagem Sensores M30 Aço Inoxidável 304

Imagem meramente ilustrativa

R$ 49,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E10737
EAN: 4021179029230
NCM do produto: 73269090

Destaques do Produto Compatibilidade...mais

Fechar menu

Saiba mais sobre: "E10737 IFM - Flange Angular IFM Montagem Sensores M30 Aço Inoxidável 304"

Destaques do Produto

Compatibilidade

Sensores M30

Material

Aço Inoxidável 304

Tipo

Flange Angular

Peso

67,6 g

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Flange Angular IFM E10737 para Sensores M30 em Aço Inoxidável 304

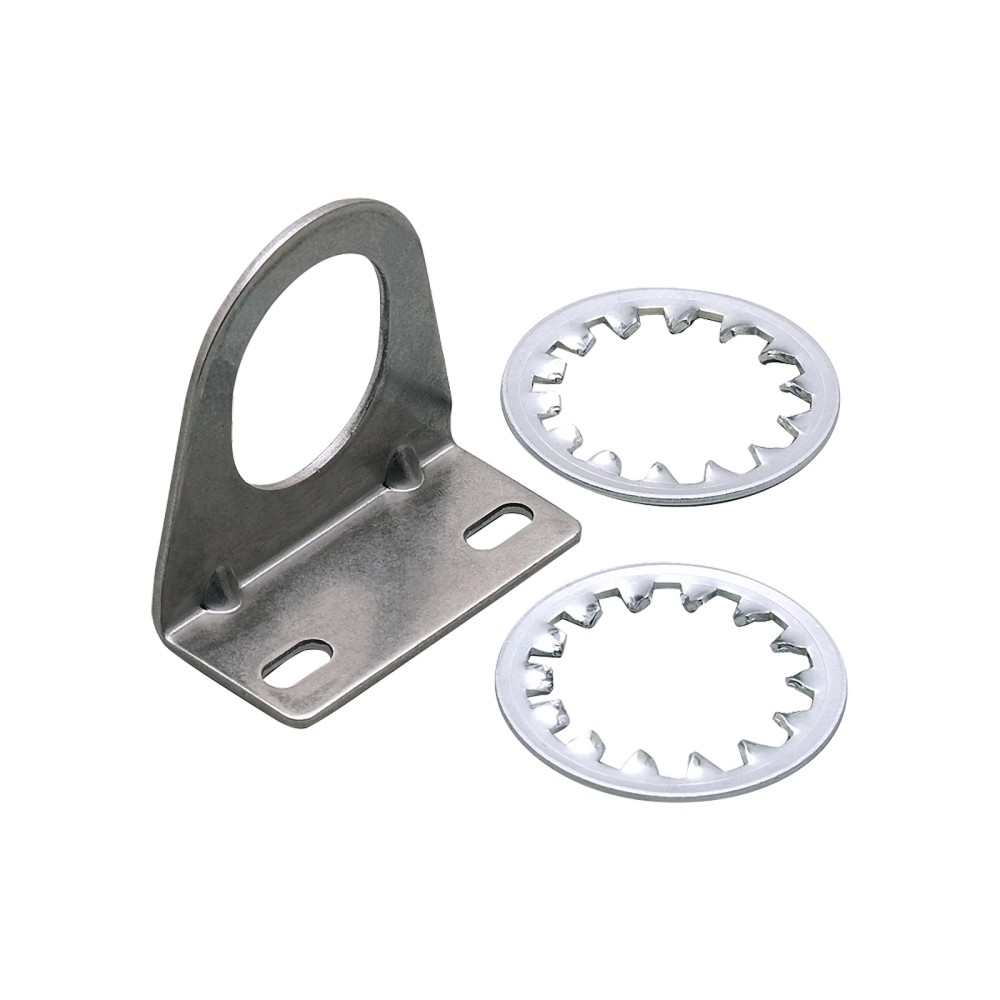

A flange angular E10737 é um componente de montagem robusto, desenvolvido para a fixação de sensores industriais com rosca M30. Fabricada em aço inoxidável 1.4301 (304), oferece durabilidade em ambientes variados. O conjunto inclui duas arruelas de pressão de Ø 30 mm, essenciais para assegurar a estabilidade mecânica durante a operação.

PRINCIPAIS ESPECIFICAÇÕES

SKU	E10737
Marca	IFM
Material	Aço Inoxidável 1.4301 (304)
Compatibilidade	Sensores M30
Dimensões	58 x 58 x 28 mm
Peso	67,6 g
NCM	7326.90.90
Quantidade	1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sensores indutivos M30
Sensores capacitivos M30
Sensores fotoelétricos M30

⚠ Considere outro se precisa de:

Sensores com rosca diferente de M30
Aplicações com substâncias agressivas que requerem aço 316L
Montagem em estruturas sujeitas a vibrações severas sem conferência de torque

APLICAÇÕES E USO

Montagem de sensores em linhas de automação industrial
Fixação de sensores M30 em máquinas de embalagem
Apoio para sensores em estações de montagem e manufatura

COMO ESCOLHER

Antes de comprar o Flange Angular IFM E10737 para Sensores M30 em Aço Inoxidável 304, verifique estes pontos:

Quando escolher este produto

Selecione esta flange quando possuir um sensor de rosca M30 e necessitar de um suporte metálico rígido para fixação em superfícies, garantindo resistência à corrosão por ser em aço inoxidável.

Quando buscar outra opção

Busque alternativas se o sensor utilizado possuir rosca diferente de M30, ou se a aplicação exigir aço inoxidável de grau superior (como 316L) devido a ambientes químicos extremamente agressivos.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material	Aço Inoxidável 1.4301 (304)	Material padrão para ambientes industriais com exigência de proteção contra corrosão.
Tipo de Produto	Flange angular	Design focado em montagem de sensores em ângulos de 90 graus.

Dimensões e Compatibilidade
Dimensões	58 x 58 x 28 mm	Dimensões físicas da peça para verificação de espaço de montagem.
Compatibilidade	Sensores M30	Rosca compatível com o flange.

Dados da Embalagem
Acessórios	2 arruelas de pressão Ø 30 mm	Componentes incluídos para garantir a estabilidade da montagem.
Peso	67,6 g	Peso líquido do componente.

COMPATIBILIDADE

Comunicação

• N/A - Produto mecânico

Conexões

Elétrica N/A

Processo Montagem em superfície plana

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem de sensor M30	✓	O produto foi projetado especificamente para sensores de rosca M30.
Montagem de sensor M12	✗	Diâmetro incompatível com a furação do flange.
Ambiente com névoa salina	✓	O aço inoxidável 304 oferece boa resistência à corrosão em condições padrão.

INSTALAÇÃO

Como instalar o Flange Angular IFM E10737 para Sensores M30 em Aço Inoxidável 304

Identifique o local de instalação na máquina ou painel.
Posicione a flange angular na superfície desejada.
Fixe a flange utilizando parafusos adequados à base.
Insira o sensor M30 através do orifício do flange.
Utilize as arruelas de pressão inclusas antes de apertar as porcas do sensor.
Ajuste o alinhamento e aperte firmemente as porcas para garantir a fixação.

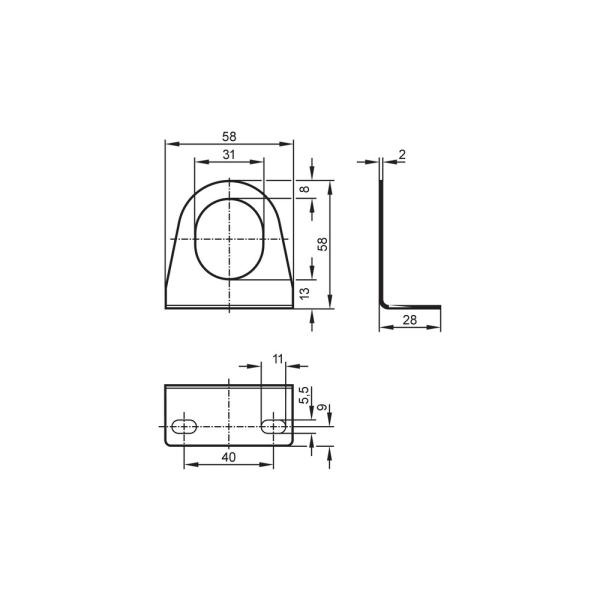

Desenho Dimensional

ACESSÓRIOS

2 arruelas de pressão Ø 30 mm

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor desalinhado ou frouxo após período de operação.	Uso de torque insuficiente ou ausência das arruelas de pressão.	Verificar se as arruelas estão instaladas e reapertar as porcas do sensor.
Encaixe inadequado ou sensor não trava no suporte.	Uso com sensores de diâmetro incompatível (ex: M12 ou M18).	Confirmar se o sensor possui rosca M30 conforme especificação do flange.
Oxidação prematura ou corrosão localizada.	Exposição a substâncias químicas incompatíveis com o Aço 304.	Avaliar o ambiente químico da aplicação e comparar com a resistência do Aço 1.4301.
Falha na detecção ou leituras inconsistentes.	Erro na distância de detecção por montagem fora de esquadro.	Verificar o esquadro da flange em relação à superfície da máquina e alinhar o sensor.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados do Produto (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

Para que serve a flange angular E10737?

O E10737 é uma flange angular projetada para a fixação mecânica de sensores industriais com rosca M30 em superfícies de máquinas ou painéis.

Quais acessórios acompanham o flange?

Acompanha o produto duas arruelas de pressão de Ø 30 mm, essenciais para garantir a firmeza da fixação do sensor.

Posso usar este flange com sensores de outros diâmetros?

Este modelo é exclusivo para sensores com rosca M30, não sendo compatível mecanicamente com sensores de diâmetros menores, como M12 ou M18.

Quais as restrições de aplicação deste componente?

Não deve ser utilizado em aplicações que exijam materiais com maior resistência química, como aço inoxidável 316L, ou em montagens que demandem roscas diferentes de M30.

O que fazer se o sensor apresentar folga na montagem?

Se o sensor se soltar ou apresentar movimento durante a operação, a causa provável é a falta de aperto ou a não utilização das arruelas de pressão fornecidas.

Como diagnosticar se a montagem está incorreta?

Verifique se a rosca do sensor está totalmente inserida no flange e se as arruelas de pressão estão posicionadas corretamente para travar a vibração.

Devo usar esta flange ou fabricar um suporte próprio?

Esta flange angular é a peça dedicada para o padrão M30 da IFM, sendo preferível a adaptações artesanais que podem comprometer a estabilidade do sensor.

Este item é considerado um kit ou peça única?

Sim, é uma peça única de montagem metálica que substitui soluções improvisadas, garantindo precisão no alinhamento do sensor.

Quais cuidados devo ter na instalação?

A instalação requer apenas ferramentas manuais para aperto das roscas e verificação de alinhamento com o alvo a ser detectado pelo sensor.

Como verificar a procedência do flange?

A procedência é garantida pela IFM Electronic, assegurando que as dimensões e o material (aço inox 304) atendam às especificações técnicas do catálogo oficial.

GLOSSÁRIO TÉCNICO

Flange Angular

Suporte metálico em formato de ângulo reto para fixação de sensores em superfícies verticais ou horizontais (Ref.: Tipo de produto).

Aço Inoxidável 1.4301

Aço inoxidável austenítico, também conhecido como 304, com boa resistência à corrosão (Ref.: Material).

Rosca M30

Padrão de rosca métrica com 30 mm de diâmetro nominal para sensores industriais (Ref.: Compatibilidade).

Arruela de Pressão

Elemento de fixação utilizado para evitar que o conjunto se solte devido a vibrações (Ref.: Acessórios inclusos).

Montagem Mecânica

Processo de fixação física de componentes em uma estrutura (Ref.: Dados mecânicos).
