Flange Angular IFM E10736 para Sensores M18

Pré-visualizar: E10736 IFM - Flange Angular IFM para Sensores M18 Aço Inoxidável

E10736 IFM - Flange Angular IFM para Sensores M18 Aço Inoxidável

Imagem meramente ilustrativa

R$ 40,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E10736
EAN: 4021179029223
NCM do produto: 73269090

Destaques do Produto Componente Flange...mais

Fechar menu

Saiba mais sobre: "E10736 IFM - Flange Angular IFM para Sensores M18 Aço Inoxidável"

Destaques do Produto

Componente

Flange angular

Modelo

E10736

Sensor compatível

Tipo M18

Material

Aço inoxidável 1.4301 (304)

Dimensões

42 x 48 x 28 mm

Conteúdo informado

1 flange e 2 arruelas de pressão Ø 18 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E10736 IFM - Flange Angular IFM para Sensores M18 Aço Inoxidável

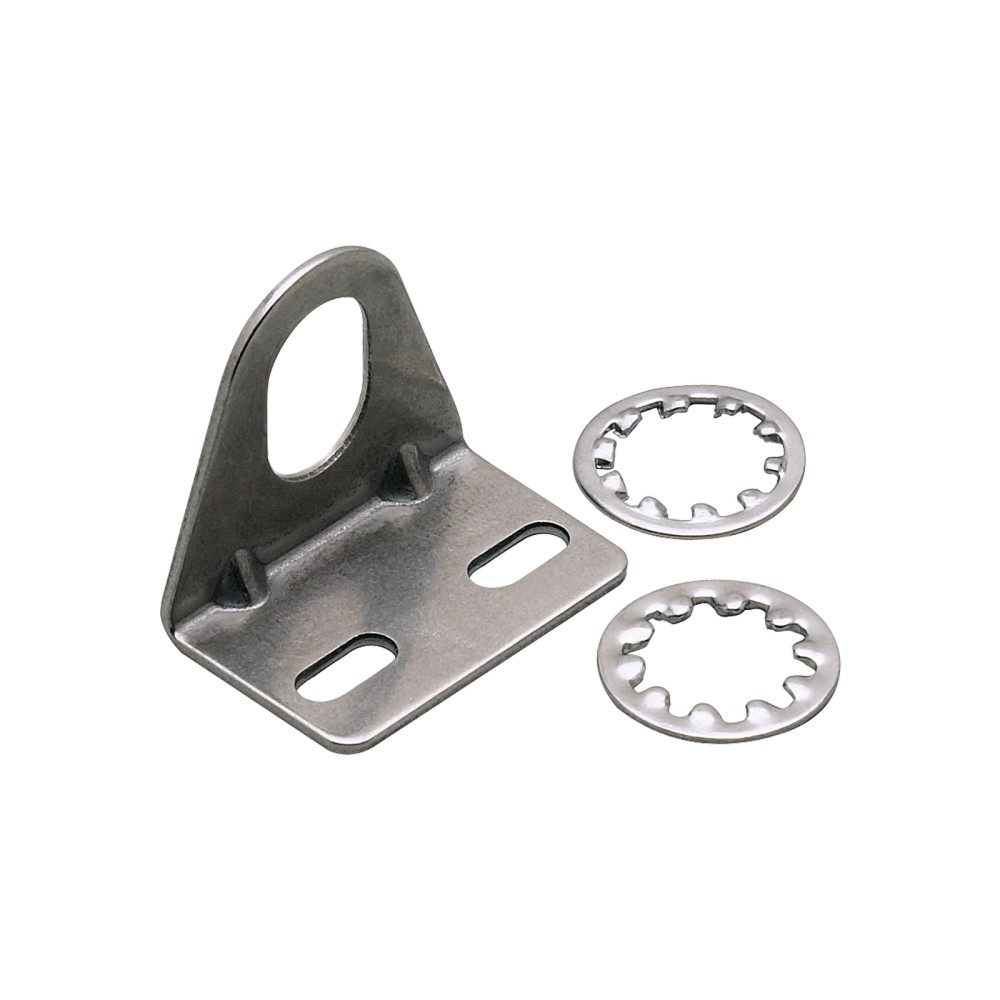

A E10736 é uma flange angular de montagem para sensores tipo M18. Seu uso é apoiar a montagem mecânica do sensor em uma disposição angular. É fabricada em aço inoxidável 1.4301 (304) e mede 42 x 48 x 28 mm; acompanha duas arruelas de pressão Ø 18 mm.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	E10736
Tipo de componente	Flange angular
Compatibilidade mecânica informada	Sensores tipo M18
Material	Aço inoxidável 1.4301 (304)
Dimensões	42 x 48 x 28 mm
Peso	43 g
Kit de montagem informado	2 arruelas de pressão Ø 18 mm
Quantidade por embalagem	1 peça
SKU	E10736
GTIN	4021179029223

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem mecânica angular de sensores tipo M18, respeitando o desenho dimensional e as condições de fixação do conjunto.

⚠ Considere outro se precisa de:

Não selecione para sensores de outro tamanho ou padrão de montagem sem confirmar a compatibilidade mecânica no desenho do sensor e da flange.

APLICAÇÕES E USO

Aplicação informada: montagem angular de sensores tipo M18, usando a flange como acessório mecânico. Confira a geometria e os pontos de fixação no desenho dimensional e no desenho do sensor.
Possibilidade de uso: adaptação de posição do sensor em um conjunto onde a montagem angular seja necessária. A adequação depende do espaço disponível e da compatibilidade dos pontos de fixação; a ficha não especifica carga admissível ou condições ambientais.

COMO ESCOLHER

Antes de comprar o E10736 IFM - Flange Angular IFM para Sensores M18 Aço Inoxidável, verifique estes pontos:

Quando escolher a E10736

Escolha este componente quando a montagem requerida for angular e o sensor tiver corpo/padrão de montagem M18 compatível. Confira as dimensões no desenho dimensional antes de definir a posição de instalação.

Quando avaliar outra opção

Avalie outro suporte se o sensor não for tipo M18 ou se o espaço e os pontos de fixação não forem compatíveis com as dimensões de 42 x 48 x 28 mm. A ficha não informa carga admissível nem condições ambientais de uso.

ESPECIFICAÇÕES TÉCNICAS

Identificação
Modelo	E10736	Código do componente informado na ficha.
Designação do modelo	ANGLE BRACKET M18	Designação do fabricante para a flange angular destinada a sensores M18.
Tipo de produto	Flange angular	Classificação do componente.
Marca	IFM	Fabricante indicado no anúncio.
SKU	E10736	Código de identificação para seleção do item.
GTIN	4021179029223	Identificador comercial informado na ficha.
NCM	7326.90.90	Classificação fiscal informada no cadastro.

Área de aplicação e compatibilidade mecânica
Compatibilidade de sensor	Sensores tipo M18	Compatibilidade mecânica indicada pelo fabricante/cadastro; confirme o padrão de fixação do sensor específico.
Tipo de montagem	Angular	A geometria da peça é indicada para montagem angular; consulte o desenho dimensional para posicionamento.

Dados mecânicos
Material	1.4301 (aço inoxidável / 304)	Material da flange informado na ficha.
Dimensões	42 x 48 x 28 mm	Dimensões gerais; use o desenho dimensional para conferir forma e pontos de montagem.
Comprimento	42 mm	Dimensão individual indicada no cadastro.
Largura	48 mm	Dimensão individual indicada no cadastro.
Altura	28 mm	Dimensão individual indicada no cadastro.
Peso	43 g	Massa informada para o componente.

Conteúdo e montagem
Quantidade por embalagem	1 peça	Quantidade informada para a embalagem.
Arruelas de pressão incluídas	2 x Ø 18 mm	Kit de montagem indicado para sensor M18.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: a E10736 é um componente mecânico de montagem, sem conexão elétrica especificada.

Processo Não se aplica: não é uma conexão de processo. A compatibilidade indicada é mecânica com sensores tipo M18.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem de sensor tipo M18 com disposição angular, após conferência do desenho e dos pontos de fixação.	✓	A ficha identifica a E10736 como flange angular para sensores M18.
Montagem de sensor com tamanho ou padrão diferente de M18.	✗	A compatibilidade informada é para sensores tipo M18; não há indicação de compatibilidade com outros tamanhos.
Seleção de componente para conexão elétrica, protocolo de comunicação ou conexão de processo.	✗	A E10736 é um acessório mecânico e não possui especificações elétricas, de comunicação ou de conexão de processo.

INSTALAÇÃO

Como instalar o E10736 IFM - Flange Angular IFM para Sensores M18 Aço Inoxidável

Confirme que o sensor possui padrão mecânico tipo M18 e que a flange corresponde à configuração prevista.
Consulte o desenho dimensional da E10736 e verifique espaço disponível e pontos de fixação.
Posicione a flange na orientação angular requerida pelo conjunto.
Instale o sensor na flange conforme o método de fixação indicado para o sensor específico.
Utilize as duas arruelas de pressão Ø 18 mm incluídas, conforme a montagem aplicável.
Verifique o alinhamento e a firmeza do conjunto antes de colocar a aplicação em operação.

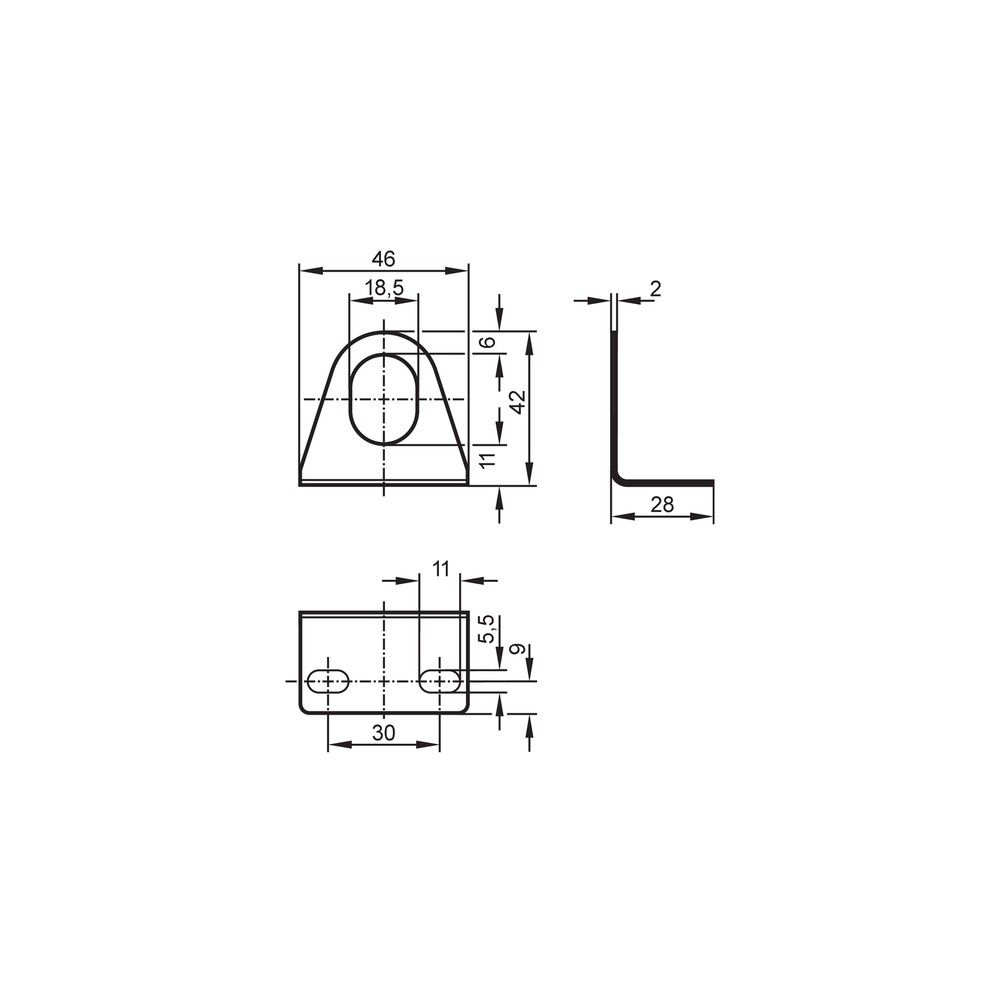

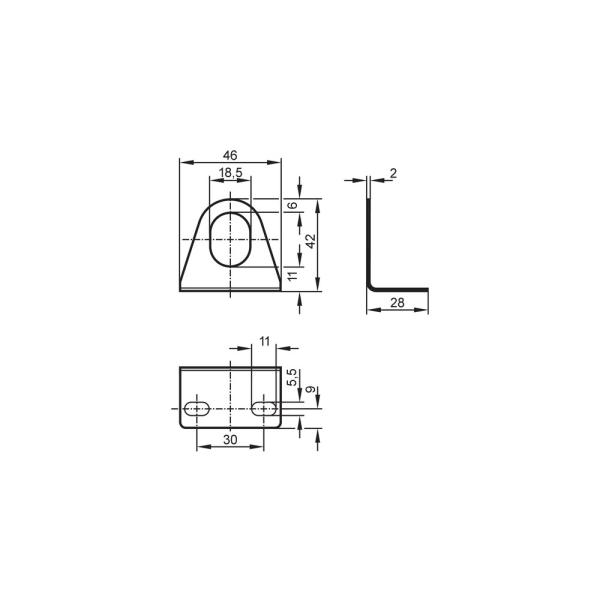

Desenho Dimensional

ACESSÓRIOS

2 arruelas de pressão Ø 18 mm para montagem de sensor M18

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não se encaixa ou não fixa corretamente na flange.	O sensor pode não corresponder ao padrão mecânico M18 ou a geometria de montagem pode diferir da configuração prevista.	Confira a designação e o desenho dimensional do sensor e compare com a flange E10736.
A flange interfere com componentes próximos ou não permite a posição planejada.	O espaço disponível pode não acomodar as dimensões ou a orientação angular da peça.	Compare o espaço de instalação com o desenho dimensional da E10736 antes de reposicionar ou substituir o componente.
O conjunto apresenta folga após a montagem.	Fixação incompleta, posicionamento incorreto das arruelas ou incompatibilidade entre os pontos de fixação podem contribuir para a folga.	Inspecione o assentamento da flange, a posição das duas arruelas incluídas e a correspondência dos pontos de montagem.
O sensor fica desalinhado em relação à posição de detecção necessária.	A flange pode ter sido instalada em orientação diferente da requerida pela aplicação ou o posicionamento pode não ter sido conferido no conjunto.	Compare a orientação instalada com o desenho do conjunto e ajuste a posição mecânica antes da operação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E10736 (PT-BR) (Datasheet) Desenho em escala E10736 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a IFM E10736 e para qual sensor ela serve?

É uma flange angular de montagem mecânica destinada a sensores tipo M18. A compatibilidade elétrica não se aplica a este componente.

O que acompanha a flange E10736?

A ficha informa uma peça por embalagem e duas arruelas de pressão Ø 18 mm para montagem de sensor M18.

Posso usar a E10736 com um sensor que não seja M18?

A compatibilidade indicada é para sensores tipo M18. Para outro tamanho ou padrão, confirme a montagem nos desenhos do sensor e do acessório antes de selecionar.

A E10736 faz conexão elétrica ou de processo com o sensor?

Não. Trata-se de um acessório mecânico; a ficha não especifica conexão elétrica, protocolo ou conexão de processo.

O sensor não encaixa na flange: o que devo verificar?

Confira se o sensor é tipo M18 e compare seu desenho de montagem com o desenho dimensional da E10736 antes de trocar a peça.

A montagem ficou com folga: o que pode estar acontecendo?

Verifique o assentamento da flange, a posição das duas arruelas incluídas e a correspondência dos pontos de fixação com o sensor.

Devo comprar a flange E10736 ou apenas as arruelas?

A E10736 é a flange angular e a ficha informa duas arruelas de pressão Ø 18 mm como conteúdo de montagem. Se a necessidade for somente repor arruelas, confirme a especificação e a disponibilidade da peça avulsa com o fornecedor.

Como decidir entre a E10736 e outro suporte?

Use a E10736 quando o sensor for tipo M18 e a geometria angular atender ao espaço e aos pontos de montagem. Se qualquer uma dessas condições não for confirmada, compare os desenhos com outro suporte compatível.

Como instalar e conferir o alinhamento da flange?

Confira primeiro o desenho dimensional, monte o sensor tipo M18 com as arruelas fornecidas e verifique a orientação e a firmeza do conjunto antes da operação.

A ficha informa limite de carga ou condições ambientais para a E10736?

Não há limite de carga nem condições ambientais especificados nos dados disponíveis. Consulte a folha de dados do fabricante para confirmar requisitos específicos da aplicação.

GLOSSÁRIO TÉCNICO

Flange angular

Acessório mecânico que permite montar um componente em uma configuração angular.

M18

Designação do padrão/tamanho de montagem do sensor indicado como compatível na ficha.

Aço inoxidável 1.4301

Material identificado na ficha também como aço inoxidável 304.

Arruela de pressão

Elemento de montagem fornecido em duas unidades, com diâmetro indicado de 18 mm.

Desenho dimensional

Representação técnica usada para conferir dimensões e geometria antes da instalação.
