Flange Angular IFM E10735 para Sensores M12

Pré-visualizar: E10735 IFM - Flange Angular IFM para Sensores M12 Aço Inoxidável

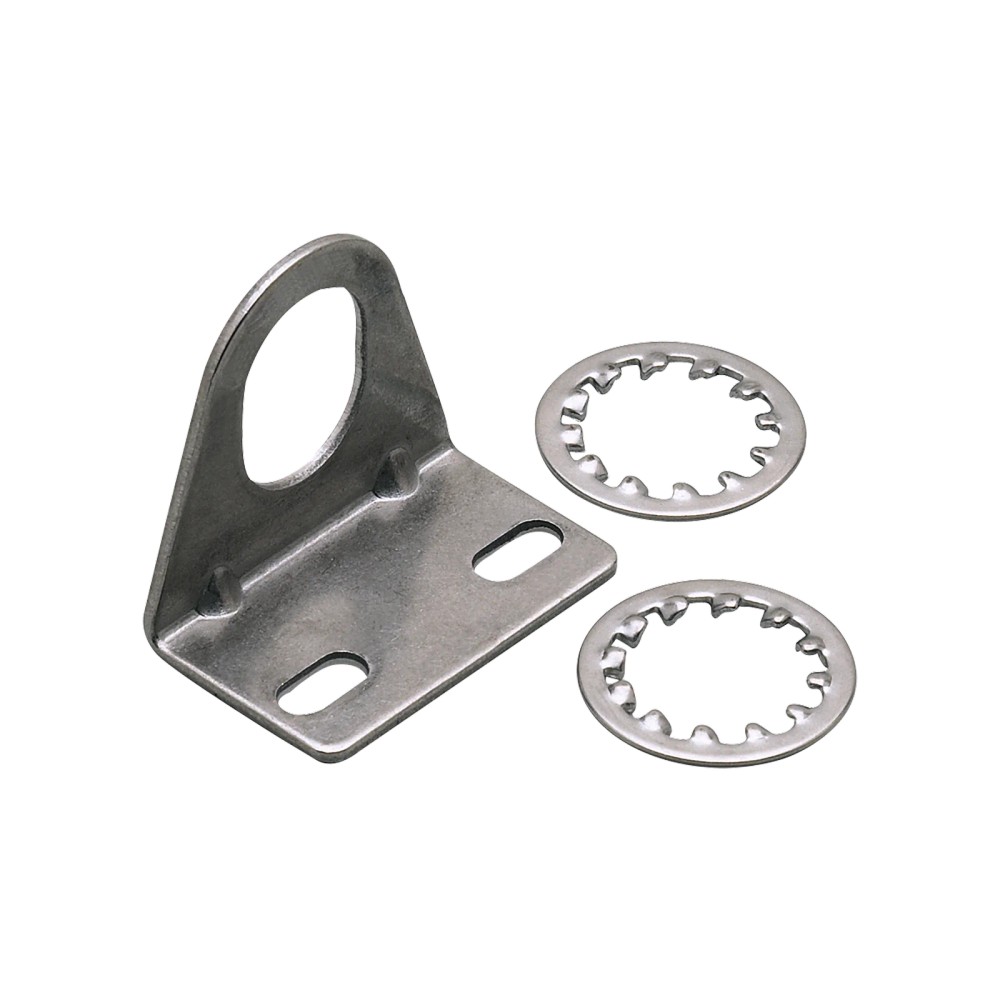

E10735 IFM - Flange Angular IFM para Sensores M12 Aço Inoxidável

Imagem meramente ilustrativa

R$ 36,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E10735
EAN: 4021179029216
NCM do produto: 73269090

Destaques do Produto Material Aço...mais

Fechar menu

Saiba mais sobre: "E10735 IFM - Flange Angular IFM para Sensores M12 Aço Inoxidável"

Destaques do Produto

Material

Aço Inoxidável 1.4301

Tipo de Montagem

Angular

Compatibilidade

Sensores M12

Quantidade na Embalagem

1 peça

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Flange Angular IFM E10735 para Sensores M12 em Aço Inoxidável

A E10735 é uma flange de montagem angular desenvolvida pela IFM para a fixação precisa de sensores cilíndricos com rosca M12. Construída em aço inoxidável 1.4301, garante alta durabilidade em ambientes industriais, mantendo o sensor estável sob vibração. O kit acompanha as arruelas de pressão necessárias para uma instalação segura.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	E10735
Marca	IFM
Material	Aço Inoxidável 1.4301
Dimensões	32 x 36 x 23 mm
Tipo de Fixação	Angular
Compatibilidade	M12
Peso	18.4 g
Acessórios	2 Arruelas Ø 12 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sensores cilíndricos com rosca M12
Aplicações que requerem fixação rígida e robusta
Ambientes industriais que demandam resistência mecânica moderada

⚠ Considere outro se precisa de:

Sensores com diâmetro de rosca diferente de M12
Ambientes com exposição a químicos que corroem aço inoxidável 1.4301
Aplicações que exigem suporte com articulação móvel

APLICAÇÕES E USO

Fixação de sensores indutivos ou capacitivos M12
Suporte para sensores fotoelétricos com rosca M12
Montagem em estruturas metálicas de máquinas
Posicionamento de sensores em esteiras transportadoras

COMO ESCOLHER

Antes de comprar o Flange Angular IFM E10735 para Sensores M12 em Aço Inoxidável, verifique estes pontos:

Quando escolher a flange E10735

Utilize este suporte quando precisar fixar um sensor cilíndrico M12 de forma rígida em um ângulo de 90 graus em relação à superfície de montagem, priorizando a robustez do aço inoxidável.

Quando buscar outra alternativa

Busque outros modelos caso seu sensor não possua rosca M12, caso precise de ajuste fino de ângulo (suportes articulados) ou se a aplicação exigir um material de resistência química superior ao aço 304 (ex: ambientes com alta salinidade ou ácidos fortes).

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material	Aço inoxidável 1.4301 (304)	Material padrão para resistência à corrosão e durabilidade mecânica.
Dimensões	32 x 36 x 23 mm	Medidas externas para verificação de espaço em painel ou máquina.
Peso	18.4 g	Massa do componente para cálculo de carga em estruturas leves.

Aplicação
Compatibilidade	Sensores rosca M12	Aplicação dedicada a sensores cilíndricos com rosca métrica de 12mm.
Acessórios Inclusos	2 arruelas de pressão Ø 12 mm	Componentes fornecidos para garantir a segurança da instalação.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável (componente mecânico)

Processo Furação específica para diâmetro M12

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem de sensor M12 padrão	✓	O suporte foi projetado com a rosca e dimensões compatíveis para sensores M12.
Ambiente com vibração intensa	✓	A construção rígida e o uso de arruelas de pressão garantem estabilidade.
Uso com sensor de diâmetro M18	✗	A furação da flange é específica para diâmetro M12, incompatível com M18.

INSTALAÇÃO

Como instalar o Flange Angular IFM E10735 para Sensores M12 em Aço Inoxidável

Posicione a flange angular na superfície de montagem da máquina.
Insira o sensor cilíndrico M12 através do orifício de montagem da flange.
Coloque as arruelas de pressão inclusas na rosca do sensor.
Rosqueie a porca de fixação do sensor até garantir contato firme.
Ajuste a posição angular do sensor conforme a necessidade da aplicação.
Finalize o aperto das porcas assegurando a estabilidade contra vibrações.

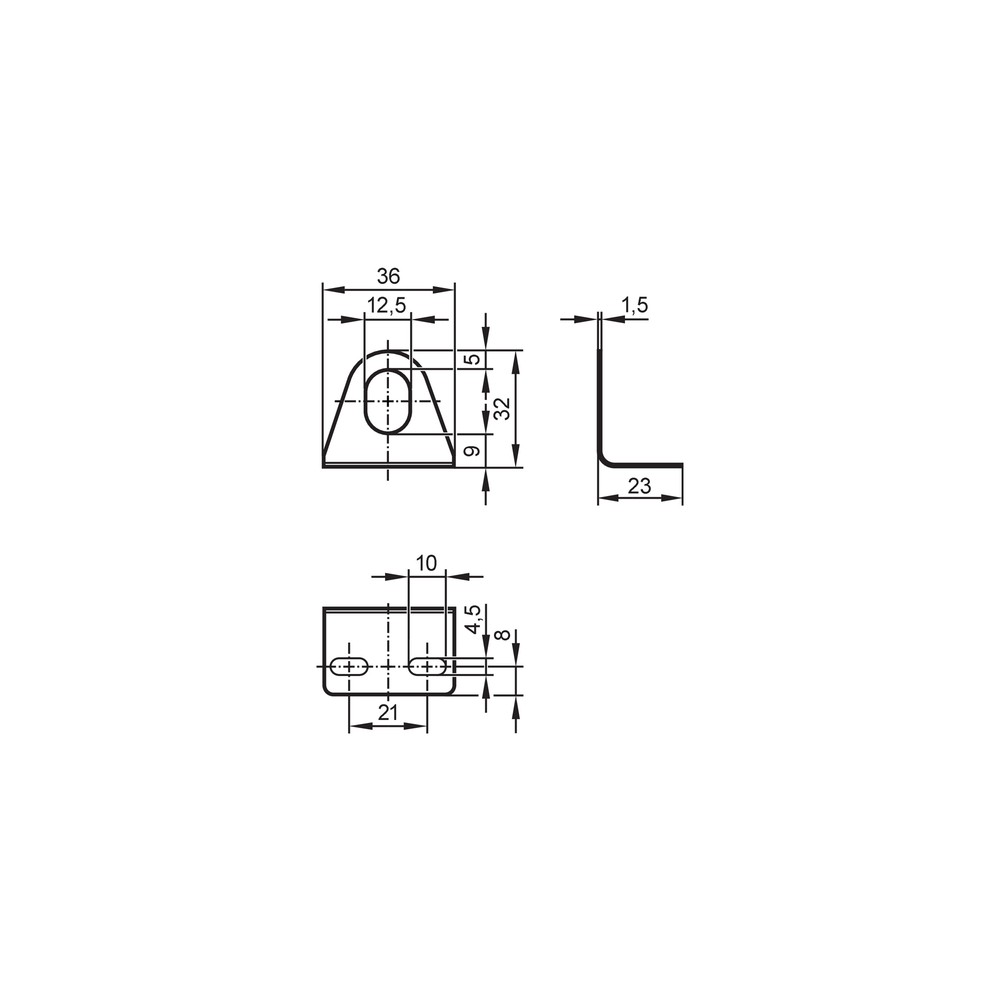

Desenho Dimensional

ACESSÓRIOS

2 arruelas de pressão Ø 12 mm

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor solta-se ou perde a calibração de distância.	Vibração excessiva na máquina sem verificação periódica.	Verificar se a porca de fixação está com o torque adequado.
Sinais de corrosão ou mancha na superfície do suporte.	Exposição a ambientes químicos além da resistência do aço 1.4301.	Realizar inspeção visual da superfície quanto a manchas de oxidação.
Deformação do corpo do suporte ou da rosca do sensor.	Força de aperto excessiva na instalação.	Observar o alinhamento do sensor e integridade das roscas.
Dificuldade de encaixe ou folga excessiva no suporte.	Uso de sensor com padrão de rosca incompatível.	Confirmar se o sensor possui diâmetro externo roscado M12.

DOCUMENTAÇÃO TÉCNICA

Datasheet E10735 (Datasheet) Desenho técnico do suporte (Desenho Dimensional)

PERGUNTAS FREQUENTES

Para que serve a flange angular E10735?

O produto é um suporte de montagem angular para fixação de sensores cilíndricos com rosca M12 em estruturas de máquinas ou painéis.

Qual é o material de fabricação do suporte?

O suporte é fabricado em aço inoxidável com especificação 1.4301 (AISI 304), oferecendo resistência mecânica adequada para aplicações industriais padrão.

Posso utilizar este suporte para sensores M18?

Não, este modelo foi projetado especificamente para sensores com carcaça de diâmetro M12 e não possui compatibilidade dimensional com sensores M18 ou M30.

O produto pode ser usado em qualquer ambiente corrosivo?

Não é recomendado para ambientes com alta concentração de cloretos ou agentes químicos corrosivos agressivos que excedam as propriedades de resistência do aço inoxidável 1.4301.

O sensor está perdendo o sinal. O que pode ser?

O sintoma geralmente é a variação na leitura ou perda do sinal devido ao desalinhamento do sensor. A causa provável é o afrouxamento da porca de fixação devido a vibrações excessivas na máquina.

Como diagnosticar falhas de fixação neste suporte?

Verifique o torque de aperto da porca de fixação e a integridade das arruelas de pressão inclusas. Certifique-se de que o suporte não sofreu deformação mecânica por impacto.

Por que escolher este suporte de metal em vez de plástico?

Este suporte metálico oferece maior durabilidade e estabilidade dimensional em comparação com suportes plásticos, sendo preferível em aplicações com vibração constante ou impacto.

O suporte já vem com as arruelas para fixação?

O produto é fornecido como uma unidade única e inclui duas arruelas de pressão Ø 12 mm necessárias para a montagem.

Quais cuidados tomar na instalação?

A montagem deve garantir que o sensor permaneça perpendicular à face de detecção. Utilize ferramentas adequadas para garantir o torque correto, evitando sobre-aperto que possa deformar a rosca do sensor.

Qual a procedência deste acessório?

Este componente é um acessório original IFM, desenvolvido para assegurar a compatibilidade mecânica total com a linha de sensores M12 da marca.

GLOSSÁRIO TÉCNICO

Aço inoxidável 1.4301

Liga metálica também conhecida como AISI 304, amplamente utilizada por sua boa resistência à corrosão e propriedades mecânicas (Ref.: Material).

M12

Padrão de rosca métrica de 12 mm de diâmetro, comum em sensores industriais (Ref.: Tipo de produto).

Flange Angular

Suporte metálico dobrado em ângulo de 90 graus para alterar a orientação de montagem do sensor em relação à superfície de fixação (Ref.: Modelo).

Arruela de pressão

Componente mecânico utilizado para prevenir o afrouxamento de parafusos e porcas sob vibração (Ref.: Acessórios).

Fixação rígida

Montagem mecânica que visa manter o sensor em posição fixa e estável, independente das condições de vibração da máquina (Ref.: Aplicação).
