Conector Adaptador IFM E10411 M12 4 Pinos 0.5m

Pré-visualizar: E10411 IFM - Conector Adaptador IFM M12 Automação Industrial 4 Pinos 0.5m IP67

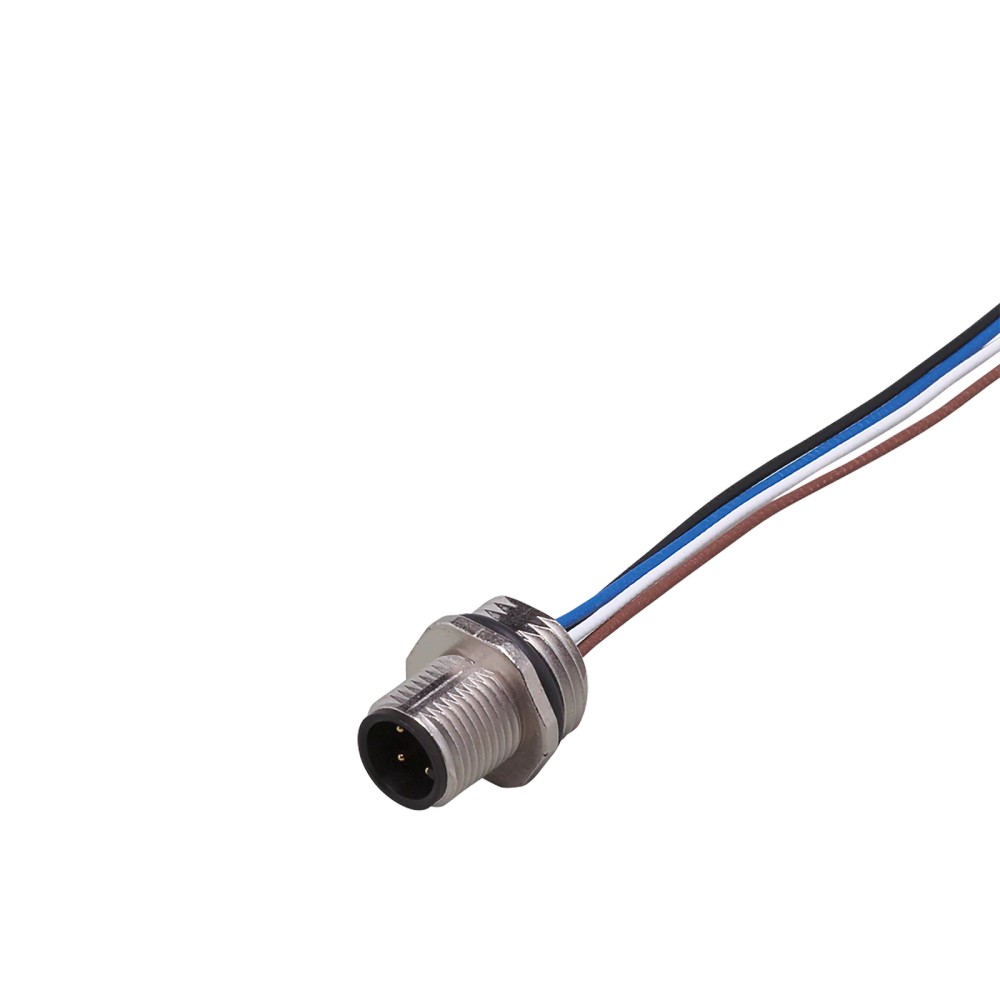

E10411 IFM - Conector Adaptador IFM M12 Automação Industrial 4 Pinos 0.5m IP67

Imagem meramente ilustrativa

R$ 129,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E10411
EAN: 4021179026048
NCM do produto: 85369090

Destaques do Produto Conexão M12 reto,...mais

Fechar menu

Saiba mais sobre: "E10411 IFM - Conector Adaptador IFM M12 Automação Industrial 4 Pinos 0.5m IP67"

Destaques do Produto

Conexão

M12 reto, codificação A, 4 contatos

Comprimento

0,5 m

Tensão

Inferior a 250 V AC/DC

Corrente

4 A de capacidade de carga total até 40 °C

Proteção

IP67

Instalação

Rosca PG 9

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Conector Adaptador IFM E10411 M12 reto, 4 contatos, 0,5 m, IP67

O IFM E10411 é um conector adaptador com conexão M12 reta e cabo de 0,5 m, destinado a aplicações de tecnologia de conexão em automação industrial. Possui 4 contatos com codificação A, condutores de 4 x 0,25 mm² e grau de proteção IP67. A tensão de operação especificada é inferior a 250 V AC/DC e a capacidade de carga total é de 4 A até 40 °C.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E10411
Tipo de conexão	1 x M12, reto; codificação A; 4 contatos
Comprimento do cabo	0,5 m
Condutores	4 x 0,25 mm²
Tensão de operação	< 250 V AC/DC
Capacidade de carga total	4 A até 40 °C
Grau de proteção	IP67
Temperatura ambiente	-25...85 °C
Rosca de instalação	PG 9
Material e dimensões	Cabo de PVC; invólucro de zinco moldado sob pressão niquelado; 18 x 18 x 20 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais de tecnologia de conexão que exijam conexão M12 reta, codificação A e 4 contatos.
Instalações em que o comprimento de cabo de 0,5 m e a rosca PG 9 atendam aos requisitos mecânicos.
Condições de operação dentro dos limites informados de tensão, corrente e temperatura ambiente. Para uso sob exposição a líquidos ou poeira, verificar também as condições de montagem necessárias para a proteção IP67.

⚠ Considere outro se precisa de:

Não especificar quando a aplicação exigir comprimento de cabo diferente de 0,5 m, pois essa é a configuração indicada para este produto.
Não utilizar em condições que excedam a tensão de operação inferior a 250 V AC/DC, a capacidade total de 4 A até 40 °C ou a faixa ambiente de -25...85 °C.
Não selecionar se a instalação exigir conexão mecânica diferente de M12 reto, codificação A, 4 contatos ou rosca PG 9. A compatibilidade elétrica do equipamento conectado deve ser confirmada separadamente.

APLICAÇÕES E USO

Uso em instalações industriais de tecnologia de conexão e automação industrial é a aplicação indicada nos dados do produto. A ficha não relaciona sensores, atuadores ou protocolos específicos compatíveis.
Possibilidade de uso em circuitos que atendam à configuração M12 A de 4 contatos e aos limites elétricos declarados; esta é uma aplicação inferida a partir das características do conector e deve ser validada contra a pinagem e os requisitos do equipamento.
Em ambientes sujeitos a poeira ou líquidos, considerar a proteção IP67 somente com a montagem e o acoplamento adequados. A ficha não fornece condições detalhadas de montagem nem autoriza extrapolar o grau de proteção para conexões incompletas.

COMO ESCOLHER

Antes de comprar o Conector Adaptador IFM E10411 M12 reto, 4 contatos, 0,5 m, IP67, verifique estes pontos:

Escolha o E10411 quando

A instalação requerer um adaptador com conexão M12 reta, codificação A, 4 contatos, cabo de 0,5 m e rosca PG 9, respeitando os limites elétricos e ambientais declarados.

Verifique outra configuração quando

O projeto exigir outro comprimento, outra codificação ou quantidade de contatos, geometria de conector diferente ou rosca distinta. A ficha disponível não identifica modelos alternativos; confirme a configuração necessária no catálogo ou datasheet da IFM.

ESPECIFICAÇÕES TÉCNICAS

Identificação e classificação
Fabricante	ifm / IFM	Marca indicada na ficha do produto.
Nome / tipo	Conector adaptador; conector do adaptador	Descrição do produto no anúncio e nos dados técnicos.
SKU / código do artigo	E10411	Identificação do produto.
GTIN	4021179026048	Identificador comercial informado.
Part number do catálogo	ESTGH040MSS00,5E04 (PG9)	Referência apresentada no conjunto de dados do catálogo.
Categoria	Tecnologia de conexão / conectores integrados	Classificação do produto.
NCM	8536.90.90	Classificação fiscal informada no conjunto de dados.

Área de aplicação
Aplicação indicada	Aplicações industriais / automação industrial	Aplicação descrita nos dados do produto; a ficha não identifica dispositivos específicos.

Dados elétricos
Tensão de operação	< 250 V AC/DC	Limite de operação informado; verificar os requisitos do circuito conectado.
Capacidade de carga total	4 A até 40 °C	Limite de carga indicado para a condição de temperatura especificada.
Condutores	4 x 0,25 mm²	Configuração do cabo declarada para a conexão elétrica.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores fornecida na ficha; não substitui a confirmação da pinagem no datasheet.

Conexões
Conexão do conector	1 x M12, reto	Configuração mecânica informada.
Codificação	A	Codificação declarada para o conector; não identifica, por si só, protocolo de comunicação.
Número de contatos	4	Quantidade de contatos informada.
Rosca de instalação	PG 9	Rosca especificada para a instalação.
Comprimento do cabo	0,5 m	Comprimento indicado para este produto.

Condições ambientais e proteção
Grau de proteção	IP67	Grau de proteção declarado; a obtenção da proteção depende das condições de instalação e acoplamento aplicáveis.
Temperatura ambiente	-25...85 °C	Faixa ambiente especificada para operação.

Dados mecânicos e materiais
Material do cabo / isolamento	PVC	Material declarado para o cabo e seu isolamento.
Material do invólucro	Zinco moldado sob pressão niquelado	Material e acabamento indicados para o invólucro.
Dimensões	18 x 18 x 20 mm	Dimensões informadas no conjunto de dados do produto.
Peso	17,1 g	Peso indicado no conjunto de dados; a variante também apresenta peso arredondado de 0,02 g.
Unidades por embalagem	1 peça	Quantidade de embalagem informada.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A codificação A e os 4 contatos descrevem a configuração do conector, mas não comprovam compatibilidade com um protocolo ou dispositivo específico.

Conexões

Elétrica Cabo de 0,5 m em PVC, 4 x 0,25 mm²; conexão elétrica de 1 x M12 reto, codificação A, 4 contatos. Tensão de operação < 250 V AC/DC; capacidade de carga total de 4 A até 40 °C. Confirmar a pinagem e os requisitos elétricos do equipamento conectado antes da ligação.

Processo Conexão mecânica indicada: M12 reto e rosca de instalação PG 9. A ficha não informa uma conexão de processo para fluido ou pressão.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12 de codificação A e 4 contatos, com requisitos elétricos compatíveis	✓	A configuração mecânica declarada corresponde a M12 reto, codificação A e 4 contatos; a compatibilidade elétrica do dispositivo ainda deve ser verificada.
Circuito dentro de < 250 V AC/DC e até 4 A de carga total a 40 °C	✓	Esses são os limites elétricos informados para o produto; conferir as condições reais de operação.
Aplicação que exige protocolo de comunicação específico	✗	A ficha não declara protocolo nem compatibilidade com dispositivos específicos; não é possível validar esse requisito apenas pela configuração do conector.
Montagem que requer cabo de comprimento diferente de 0,5 m ou rosca diferente de PG 9	✗	O comprimento e a rosca declarados são 0,5 m e PG 9; a ficha não confirma outras variantes neste código.
Operação fora da faixa ambiente de -25...85 °C	✗	A condição ultrapassa a faixa de temperatura ambiente especificada.

INSTALAÇÃO

Como instalar o Conector Adaptador IFM E10411 M12 reto, 4 contatos, 0,5 m, IP67

Confirme no datasheet que a conexão do equipamento corresponde a M12 reto, codificação A e 4 contatos.
Verifique se o comprimento de 0,5 m e a rosca PG 9 atendem à instalação.
Desenergize o circuito antes de realizar a conexão elétrica.

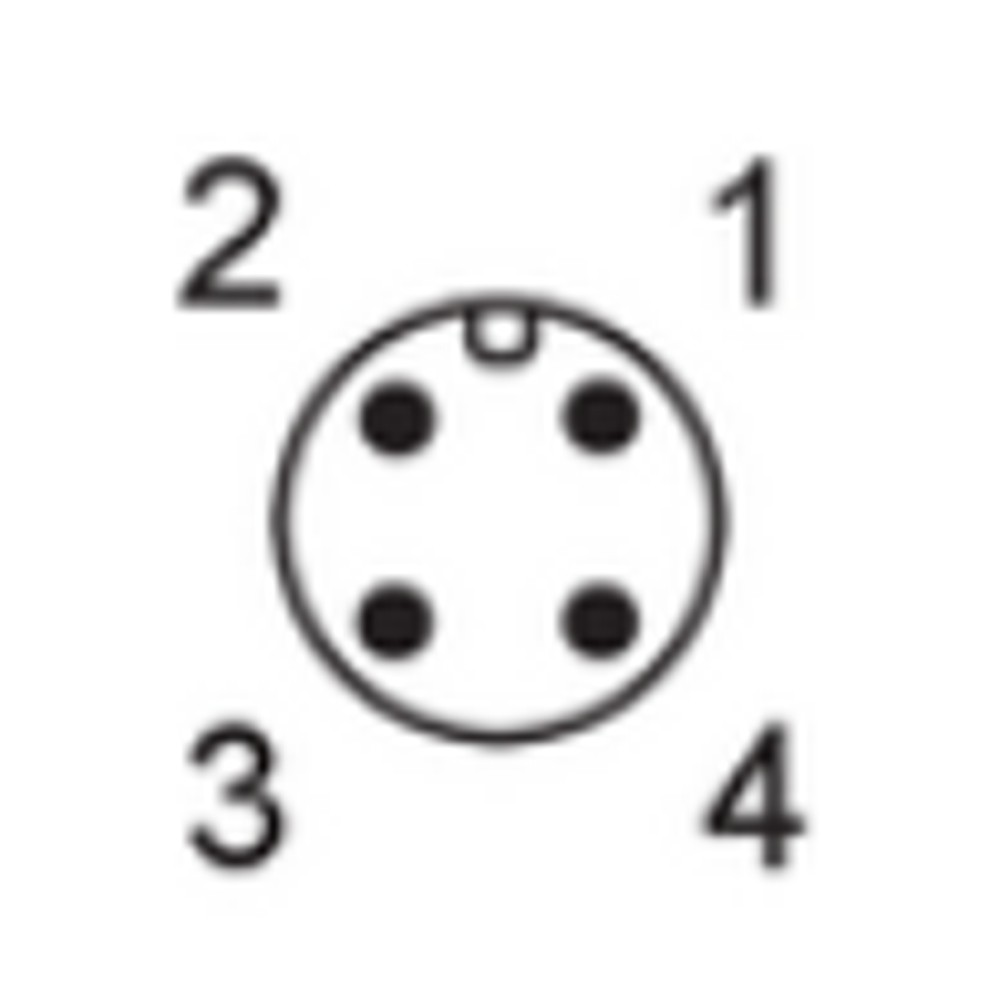

Confira a pinagem e as funções dos condutores no datasheet e no equipamento; as cores dos fios, isoladamente, não determinam a ligação.
Conecte e fixe o componente conforme as instruções do fabricante do equipamento e do conector, sem exceder os limites elétricos declarados.
Após a montagem, verifique o acoplamento e a condição da conexão antes de energizar; para aplicações que dependam de IP67, confirme que a montagem atende às condições de proteção aplicáveis.

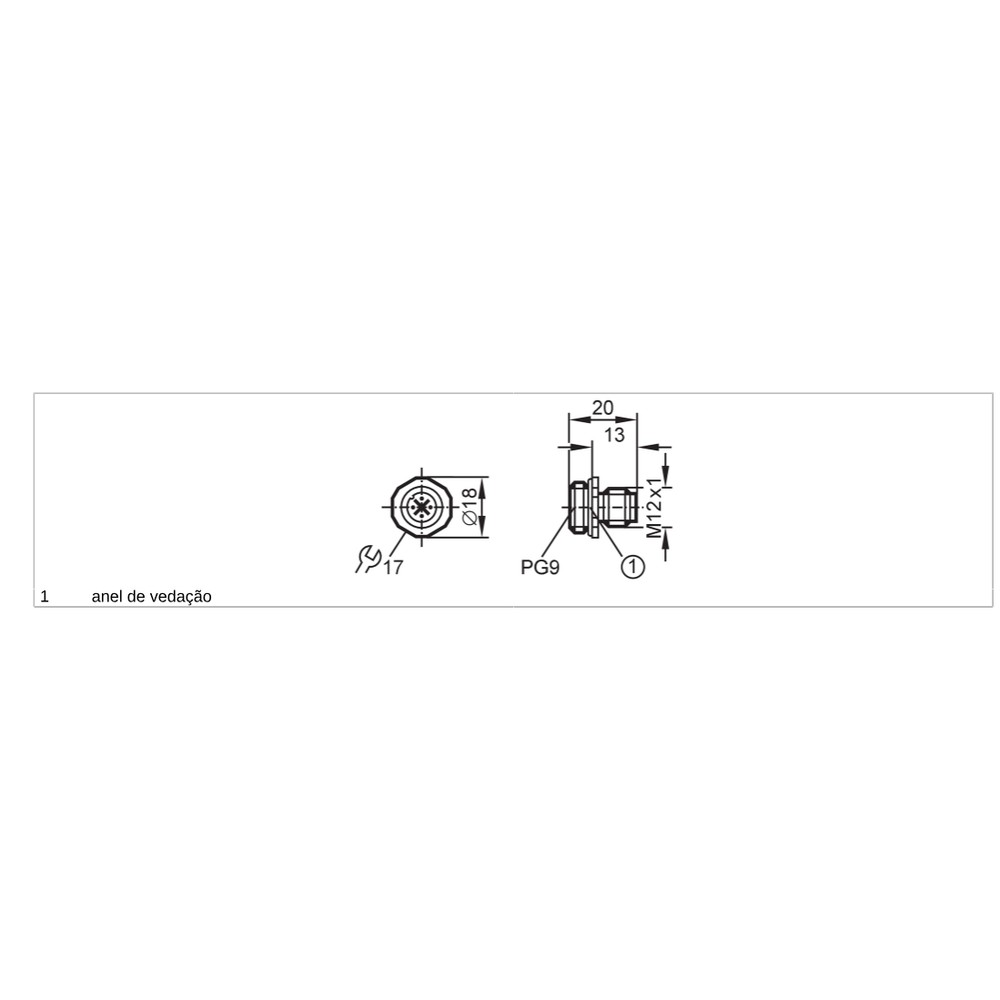

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há continuidade ou o sinal não chega ao equipamento.	Conexão incompleta, condutor interrompido ou pinagem incompatível com o dispositivo.	Com o circuito desenergizado, confira o acoplamento e teste a continuidade dos condutores; compare a pinagem com o datasheet e com o equipamento.
A ligação apresenta aquecimento ou interrupção sob carga.	Corrente acima da capacidade total declarada ou mau contato na conexão.	Meça a corrente nas condições de operação e verifique se não excede 4 A até 40 °C; inspecione o encaixe e os contatos.
A conexão não encaixa no equipamento.	Interface mecânica diferente da configuração M12 reta, codificação A, 4 contatos ou incompatibilidade com a rosca de instalação PG 9.	Compare a interface, a codificação, o número de contatos e a rosca exigida com os dados do componente e do equipamento.
Há entrada de umidade ou perda da proteção esperada.	Acoplamento ou montagem que não atende às condições necessárias para a proteção IP67.	Inspecione o estado e o encaixe da conexão e confira no datasheet as condições de montagem exigidas; não avalie IP67 com a conexão desacoplada.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM E10411 em português (Datasheet) Desenho em escala IFM E10411 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E10411 e para que tipo de aplicação serve?

É um conector adaptador IFM para tecnologia de conexão em aplicações industriais e de automação. A ficha não especifica dispositivos ou protocolos compatíveis.

O que acompanha o produto?

A ficha informa uma unidade por embalagem. Não há acessórios inclusos especificados.

O E10411 serve em qualquer conexão M12?

Não é possível afirmar compatibilidade com qualquer M12: este modelo é reto, de codificação A e tem 4 contatos. Confirme também a compatibilidade elétrica e a pinagem do equipamento.

Posso usar este conector em um circuito acima de 250 V ou 4 A?

A ficha especifica tensão inferior a 250 V AC/DC e capacidade de carga total de 4 A até 40 °C. Não selecione o produto para condições que excedam esses limites.

Este produto serve para um equipamento com conector M12 de outra codificação?

A ficha declara codificação A. Não confirma compatibilidade mecânica com outras codificações; compare a interface exigida com o datasheet antes da compra.

Posso usar o E10411 fora da faixa de -25...85 °C?

A faixa ambiente informada é de -25...85 °C. A ficha não confirma operação fora desse intervalo.

O conector encaixa, mas o sinal não chega; o que devo verificar?

Verifique primeiro o acoplamento, a continuidade dos condutores e a pinagem indicada no datasheet e no equipamento. A codificação do conector não comprova, por si só, compatibilidade elétrica ou de protocolo.

A conexão aquece ou falha quando o circuito está ligado; devo trocar o conector?

Antes de substituir, confira a corrente total e se ela respeita o limite de 4 A até 40 °C, além de inspecionar o contato e a fixação. Uma corrente acima do limite ou um mau contato podem causar esse sintoma.

Devo comprar este modelo ou procurar uma versão com outro comprimento?

Escolha o E10411 quando 0,5 m atender ao projeto e a configuração M12 A de 4 contatos for compatível. Se precisar de outro comprimento, consulte o catálogo IFM, pois a ficha deste código não confirma outras versões.

Como devo instalar o E10411 para manter a proteção indicada?

Confirme o acoplamento e siga as condições de montagem do datasheet e do equipamento. A ficha declara IP67, mas não detalha os requisitos de instalação para assegurar esse grau de proteção.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração do conector M12; neste produto, está associada a 4 contatos. Não define, isoladamente, o protocolo do equipamento. (Ref.: codificação A)

Grau de proteção IP67

Classificação de proteção declarada para o produto, cuja aplicação depende das condições corretas de montagem e acoplamento. (Ref.: IP67)

Capacidade de carga total

Limite de corrente informado para a carga conectada, condicionado à temperatura indicada. (Ref.: 4 A até 40 °C)

Rosca PG 9

Especificação da rosca de instalação indicada para a montagem do componente. (Ref.: PG 9)

Condutor 0,25 mm²

Seção nominal informada para cada um dos quatro condutores do cabo. (Ref.: 4 x 0,25 mm²)
