Cabo de Conexão Fêmea IFM E10261 10m

Pré-visualizar: E10261 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 10m PVC IP67

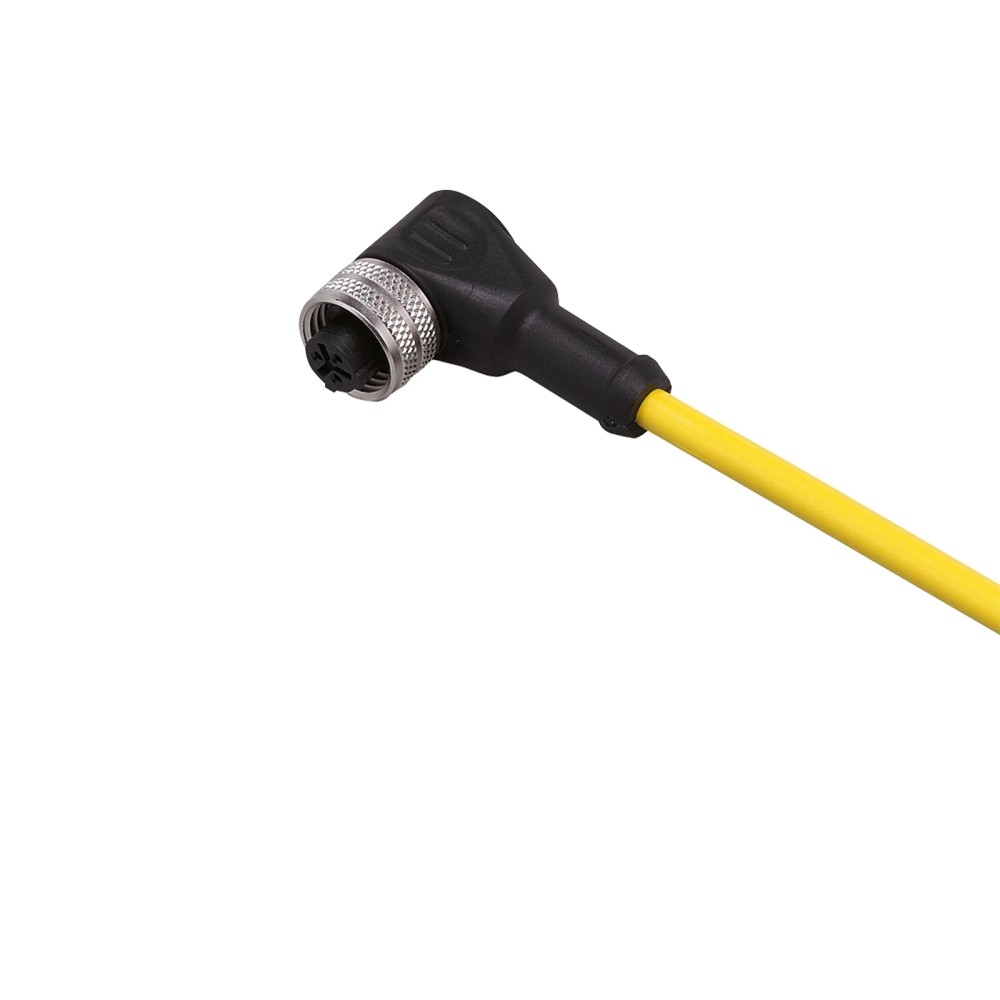

E10261 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 10m PVC IP67

Imagem meramente ilustrativa

R$ 288,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E10261
EAN: 4021179024549
NCM do produto: 85444200

Destaques do Produto Comprimento 10 metros...mais

Fechar menu

Saiba mais sobre: "E10261 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 10m PVC IP67"

Destaques do Produto

Comprimento

10 metros

Tipo de Conector

Fêmea (1/2")

Material

PVC

Proteção

IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Conexão Fêmea IFM E10261 10m PVC IP67

O E10261 é um cabo de conexão industrial com conector fêmea angular de 1/2", projetado para automação e transmissão de sinais em ambientes exigentes. Com 10 metros de comprimento e revestimento em PVC, oferece robustez mecânica e resistência a dobras. Possui grau de proteção IP67, garantindo estanqueidade em aplicações industriais padrão.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	E10261
Marca	IFM
Comprimento	10 m
Tipo de Conector	Fêmea 1/2"
Tensão	< 250 V AC/DC
Proteção	IP 67
Material	PVC
Corrente Máxima	4 A

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de automação industrial padrão (esteiras, máquinas de embalagem).
Conexão de sensores com interface de 1/2".
Ambientes com necessidade de vedação contra poeira e respingos (IP67).

⚠ Considere outro se precisa de:

Áreas com exposição frequente a óleos agressivos ou químicos que degradam o PVC.
Instalações onde o raio de curvatura seja inferior a 10x o diâmetro do cabo.
Aplicações que demandam resistência a altas temperaturas constantes acima de 85°C.

APLICAÇÕES E USO

Conexão de sensores industriais com interface 1/2".
Sistemas de distribuição de I/O em máquinas.
Automação industrial em ambientes com umidade controlada.
Linhas de montagem que exigem cabos de 10 metros para alcance.

COMO ESCOLHER

Antes de comprar o Cabo de Conexão Fêmea IFM E10261 10m PVC IP67, verifique estes pontos:

Quando escolher este cabo

Utilize quando necessitar de uma conexão fêmea 1/2" robusta em ambientes padrão (sem agressão química severa) e for necessário um alcance de 10 metros.

Quando buscar outra alternativa

Substitua por modelos com revestimento PUR se houver exposição a óleos industriais agressivos, ou busque cabos com especificação de raio de curvatura superior se a aplicação envolver robótica de alta velocidade.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de Operação	< 250 V AC/DC	Limite máximo de tensão suportado pelo cabo.
Capacidade de Carga	4 A	Corrente máxima recomendada a 40°C.

Dados Mecânicos
Material do Cabo	PVC	Composição do revestimento externo.
Comprimento	10 m	Extensão total do cabo.
Material do Invólucro	TPU	Material do corpo do conector.
Raio de flexão	10 x diâmetro	Limite mecânico de dobra.

Condições Ambientais
Grau de Proteção	IP 67	Nível de vedação contra elementos externos.
Temperatura Ambiente	-25...85 °C	Faixa operacional segura.

COMPATIBILIDADE

Comunicação

• Sinais Digitais

• Sinais Analógicos Básicos

Conexões

Elétrica 3 fios (AWG 22)

Processo Conector 1/2" angular

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensores industriais padrão	✓	Compatível com a interface e tensão nominal do cabo.
Ambientes com produtos químicos agressivos	✗	O revestimento em PVC pode sofrer degradação prematura.
Aplicações de alta temperatura (> 85°C)	✗	Excede a temperatura ambiente máxima especificada.

INSTALAÇÃO

Como instalar o Cabo de Conexão Fêmea IFM E10261 10m PVC IP67

Desligue a fonte de alimentação do sistema para evitar curtos.
Inspecione os pinos do conector quanto a sujeira ou danos físicos.
Alinhe a marcação do conector fêmea com a entrada do dispositivo.
Insira o conector até o final do curso.
Gire a porca de latão niquelado manualmente até sentir o travamento firme.
Verifique a integridade da vedação e ligue o sistema.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Interrupção intermitente do sinal.	Aperto insuficiente ou contaminação por óleo/poeira.	Limpar contatos e verificar o aperto da porca de latão.
Sinal ausente ou falha constante.	Flexão do cabo abaixo do raio mínimo permitido (10x diâmetro).	Inspecionar visualmente o cabo em busca de deformações ou vincos.
Aquecimento do conector ou falha elétrica.	Tensão superior a 250V ou corrente acima de 4A.	Medir a carga do circuito e comparar com as especificações.
Dificuldade de conexão ou sinal instável.	Corrosão nos contatos por uso em ambiente inadequado.	Observar oxidação visível nos pinos do conector.

DOCUMENTAÇÃO TÉCNICA

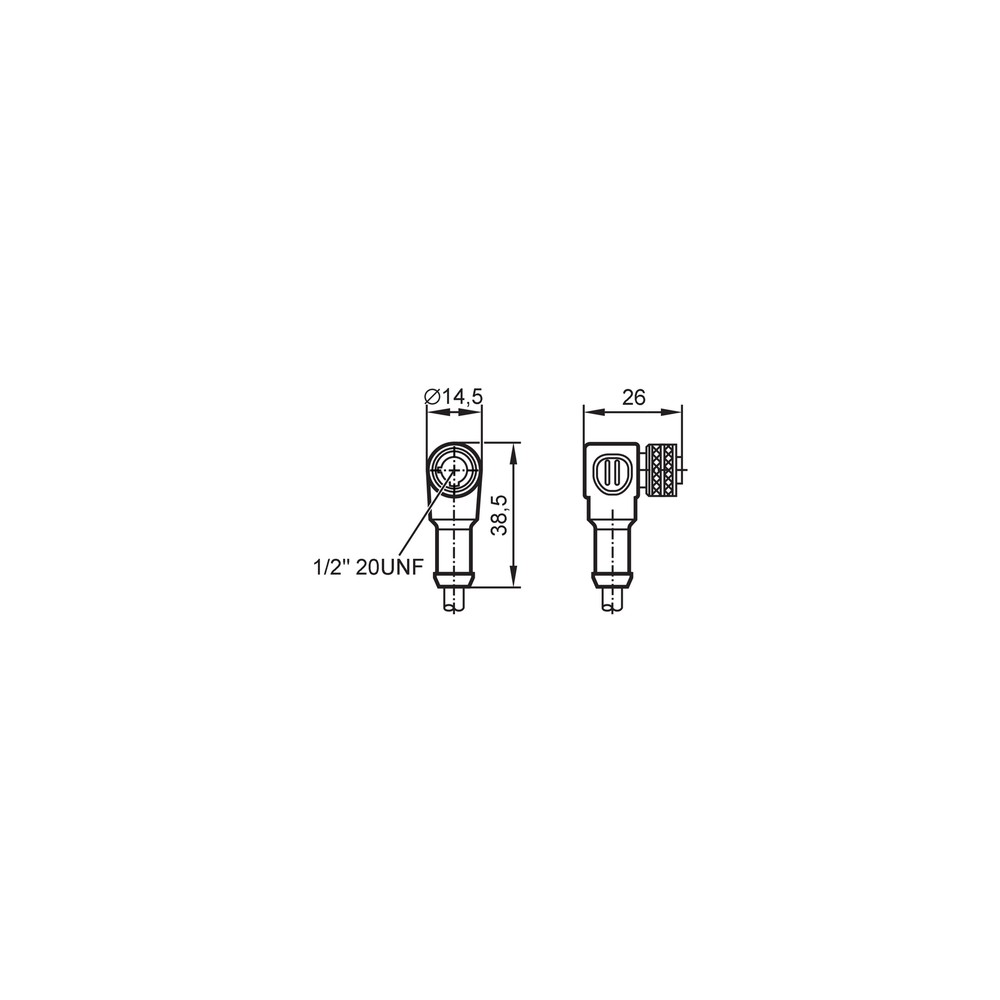

Datasheet Técnico - E10261 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo de conexão IFM E10261 e qual a sua função?

O E10261 é um cabo de conexão industrial de 10 metros, equipado com conector fêmea de 1/2", ideal para integrar sensores e atuadores em sistemas de automação.

Este cabo pode ser utilizado em ambientes externos ou com umidade?

Sim, ele possui grau de proteção IP67, o que assegura vedação contra poeira e jatos de água, tornando-o adequado para ambientes industriais padrão.

Existem aplicações onde o uso deste cabo deve ser evitado?

Não, este modelo não é recomendado para aplicações com exposição contínua a produtos químicos agressivos, onde cabos com revestimento PUR seriam mais indicados.

Quais são as limitações de compatibilidade mecânica ou elétrica deste produto?

Este cabo não é compatível com motores que exigem correntes superiores a 4A ou conexões que utilizam padrões de rosca diferentes de 1/2" (como M12 ou M8 sem adaptador).

Como identificar se o cabo sofreu danos internos por flexão excessiva?

Sintomas comuns incluem falhas intermitentes no sinal ou perda de comunicação; a causa provável é a quebra interna dos condutores devido ao raio de curvatura excedido.

O que verificar se o sensor conectado parar de enviar sinal?

Verifique se a porca de conexão está devidamente apertada e se os contatos internos não apresentam sinais de oxidação ou umidade acumulada.

Devo comprar este cabo como peça de reposição ou como parte de um kit?

Este produto é vendido como um item avulso; para sistemas complexos, considere a quantidade de sensores necessários para evitar emendas desnecessárias no campo.

Este cabo possui versão com saída reta ou apenas angular?

Não, o E10261 é um cabo com conector angular fixo. Se a sua aplicação exige ângulo reto para economizar espaço ou reto para saída traseira, verifique a necessidade de um modelo diferente.

Quais cuidados devo ter ao instalar o cabo?

A instalação deve ser feita manualmente ou com chave apropriada sem exceder o torque de aperto para não danificar o corpo do conector em TPU.

Como funciona a procedência e suporte deste produto?

A IFM garante a conformidade técnica do produto conforme as especificações do datasheet; a origem do faturamento e suporte seguem os padrões de logística do fabricante.

GLOSSÁRIO TÉCNICO

IP67

Grau de proteção que indica total proteção contra poeira e resistência à imersão temporária em água (Ref.: Grau de proteção).

PVC

Policloreto de vinila, material do revestimento externo do cabo, ideal para flexibilidade e proteção básica (Ref.: Material).

Raio de curvatura

Distância mínima permitida para dobrar o cabo sem comprometer a integridade interna dos fios (Ref.: Raio de flexão min.).

AWG 22

American Wire Gauge, medida padrão para o diâmetro do condutor elétrico interno (Ref.: Conexão elétrica - cabo).

TPU

Poliuretano termoplástico, material utilizado no corpo do conector para garantir resistência mecânica e estanqueidade (Ref.: Material do invólucro).
