Cabo de Conexão Fêmea IFM E10191

Pré-visualizar: E10191 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 5m PVC IP67

E10191 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 5m PVC IP67

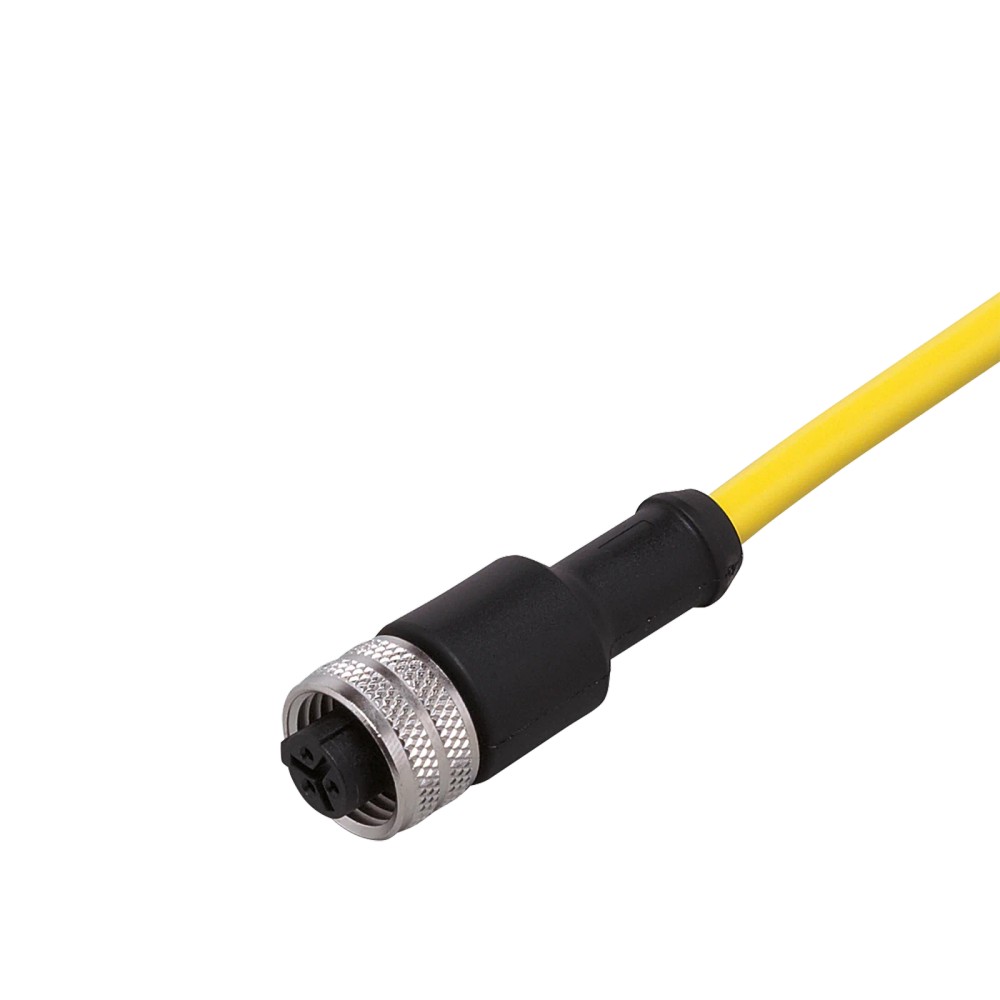

Imagem meramente ilustrativa

R$ 186,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E10191
EAN: 4021179023849
NCM do produto: 85444200

Destaques do Produto Comprimento 5 metros...mais

Fechar menu

Saiba mais sobre: "E10191 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 5m PVC IP67"

Destaques do Produto

Comprimento

5 metros

Tipo de Conector

Fêmea (1/2")

Material

PVC

Grau de Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Conexão Fêmea IFM E10191 - 5m PVC IP67

O Cabo E10191 é um componente de conexão industrial de 5 metros projetado para automação robusta. Ele oferece alta resistência mecânica contra torções e dobras, garantindo integridade de sinal. Com conectores fêmea do tipo 1/2", é ideal para ambientes que exigem proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

SKU	E10191
Marca	IFM
Comprimento	5 m
Grau de Proteção	IP 67
Material do Cabo	PVC
Tensão de Operação	< 250 V AC/DC
Corrente Nominal	4 A
Temperatura	-25 a 85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial com sensores que utilizam conexão 1/2".
Ambientes com necessidade de movimento, devido aos ciclos de curvatura > 2 milhões.
Locais sujeitos a umidade ou jatos de água (Grau IP67).
Aplicações que exigem resistência a esforços de torção (± 180 °/m).

⚠ Considere outro se precisa de:

Aplicações com tensões superiores a 250V AC/DC.
Uso em sistemas de conexão de 4 ou 5 pinos (o cabo possui 3 contatos).
Raio de flexão inferior a 10x o diâmetro do cabo (5,2 mm).
Ambientes com agentes químicos não compatíveis com o material TPU.

APLICAÇÕES E USO

Sistemas de sensores industriais em automação.
Equipamentos sujeitos a vibração ou movimentos controlados.
Aplicações industriais que necessitam de vedação contra umidade e partículas (IP67).
Ambientes fabris com necessidade de resistência a torção moderada (± 180 °/m).

COMO ESCOLHER

Antes de comprar o Cabo de Conexão Fêmea IFM E10191 - 5m PVC IP67, verifique estes pontos:

Quando escolher este cabo

Escolha o E10191 quando precisar de uma conexão robusta de 3 polos com 5 metros, especialmente em aplicações industriais que operam até 250V AC/DC e requerem vedação IP67.

Quando buscar outra alternativa

Busque outra opção se sua aplicação exigir mais de 3 pinos de conexão, um comprimento de cabo diferente ou se o conector do seu dispositivo não seguir o padrão 1/2" com codificação C.

ESPECIFICAÇÕES TÉCNICAS

Propriedades Mecânicas
Material do cabo	PVC	Material isolante padrão para durabilidade em ambientes industriais.
Ciclos de curvatura	> 2 Mio.	Capacidade de resistência a movimentos cíclicos.
Esforço de torção	± 180 °/m	Resistência a torção do cabo em aplicações robóticas.

Dados Elétricos
Tensão de operação	< 250 V AC/DC	Limite de isolamento elétrico permitido.
Corrente nominal	4 A	Capacidade de carga térmica (a 40°C).

Condições Ambientais
Grau de proteção	IP67	Proteção contra ingresso de poeira e água.
Temperatura ambiente	-25...85 °C	Faixa de temperatura operacional permitida.

COMPATIBILIDADE

Comunicação

• Sinais analógicos/digitais padrão de automação industrial (3 polos)

Conexões

Elétrica 3 fios (42 x Ø 0,1 mm) AWG 22

Processo Conector 1/2" reto, codificação C

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com lavagem industrial frequente	✓	O cabo possui grau de proteção IP67, resistindo à entrada de água.
Aplicações de robótica de alta torção	✓	Resistente a esforços de torção de até ± 180 °/m.
Sistemas de alta voltagem (acima de 250V)	✗	O cabo é especificado para operação até < 250V AC/DC.

INSTALAÇÃO

Como instalar o Cabo de Conexão Fêmea IFM E10191 - 5m PVC IP67

Desenergize o sistema antes de qualquer manuseio nos conectores.
Verifique a compatibilidade do dispositivo receptor (codificação C).
Alinhe cuidadosamente o conector fêmea com a contraparte macho.
Rosqueie manualmente o anel de bloqueio em latão niquelado até sentir o fim de curso.
Certifique-se de que o cabo não sofra tração excessiva durante a instalação.
Teste a continuidade da conexão antes de energizar completamente o equipamento.

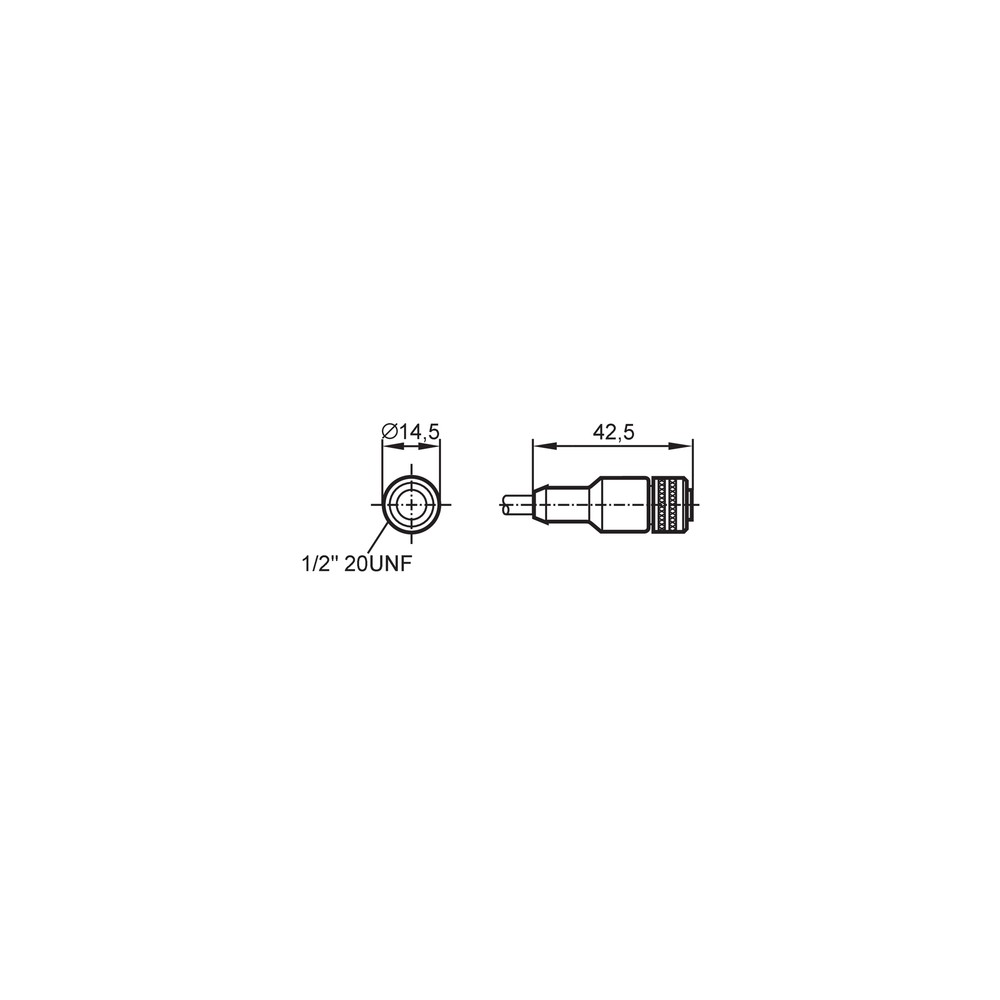

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Quebra dos fios internos resultando em perda de sinal intermitente.	Raio de curvatura inferior ao limite de 10x o diâmetro do cabo.	Inspeção visual em busca de dobras acentuadas ou rompimento da capa.
Oxidação dos contatos ou curto-circuito.	Entrada de umidade por torque insuficiente na rosca do conector.	Verificar se o conector está firmemente rosqueado e se a vedação está íntegra.
Aquecimento excessivo do cabo durante a operação.	Sobrecarga de corrente acima de 4 A.	Medir a corrente nominal do dispositivo conectado e comparar com o limite do cabo.
Falha de comunicação ou desconexão física.	Desgaste mecânico por torção excessiva (além de ± 180°/m).	Verificar a integridade do material TPU do invólucro do cabo.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos (PDF) (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo E10191 e para qual aplicação ele é indicado?

O E10191 é um cabo de conexão industrial com conector fêmea de 3 polos, projetado para transmitir sinais em aplicações de automação que exigem resistência mecânica e proteção contra intempéries.

Este cabo é adequado para ambientes industriais agressivos?

Sim, este cabo possui certificação UL (número E191684) e é construído para ambientes industriais exigentes com grau de proteção IP67.

Existe alguma limitação técnica para o uso deste cabo?

Este cabo não deve ser utilizado em aplicações que exijam mais de 3 polos de conexão, nem em sistemas com tensões superiores a 250V AC/DC.

Posso usar este cabo com conectores M12 padrão de mercado?

O cabo não é compatível com conectores que não sigam o padrão de 1/2" com codificação C, utilizado tipicamente em sensores específicos.

O que pode causar uma falha de comunicação usando este cabo?

Sintomas como perda de sinal ou intermitência podem indicar falha na continuidade. Verifique se o cabo está com torção ou raio de curvatura superior ao limite de 10x o diâmetro.

Como diagnosticar um possível rompimento interno no cabo?

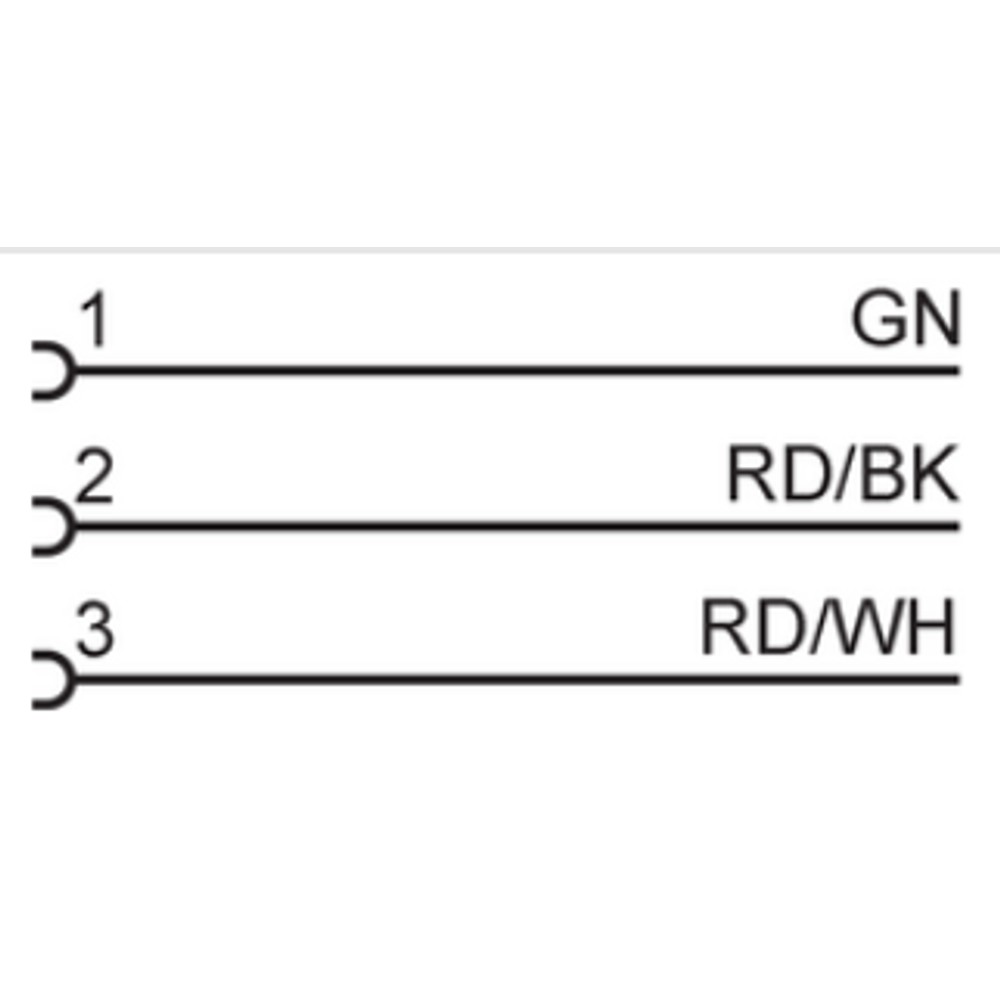

Antes de substituir, verifique com um multímetro a continuidade dos fios internos (verde, vermelho/preto, vermelho/branco) e se há sinais de oxidação ou danos físicos no invólucro TPU.

Qual a vantagem de escolher o cabo da IFM em vez de um conector comum?

Este cabo E10191 é uma solução de conexão pronta e robusta, ideal para quem precisa de resistência à torção (± 180 °/m) e ciclos de curvatura elevados, superior a cabos genéricos de automação.

O E10191 é vendido em kits de instalação?

O E10191 é uma peça unitária. Se sua aplicação exige múltiplos pontos, deve-se adquirir a quantidade necessária de unidades individuais.

Quais cuidados devo ter ao instalar este cabo?

A instalação deve seguir o alinhamento correto do conector 1/2" reto, garantindo o torque manual adequado no bloqueio de latão niquelado para não danificar a vedação IP67.

Qual a procedência deste cabo de conexão?

A IFM ELECTRONIC LTDA. é a fabricante e fornecedora deste item, garantindo a rastreabilidade e as especificações técnicas descritas na ficha do produto.

GLOSSÁRIO TÉCNICO

IP67

Grau de proteção que indica total proteção contra poeira e imersão temporária em água.

TPU

Poliuretano termoplástico utilizado no invólucro do cabo, conferindo flexibilidade e resistência mecânica.

Codificação C

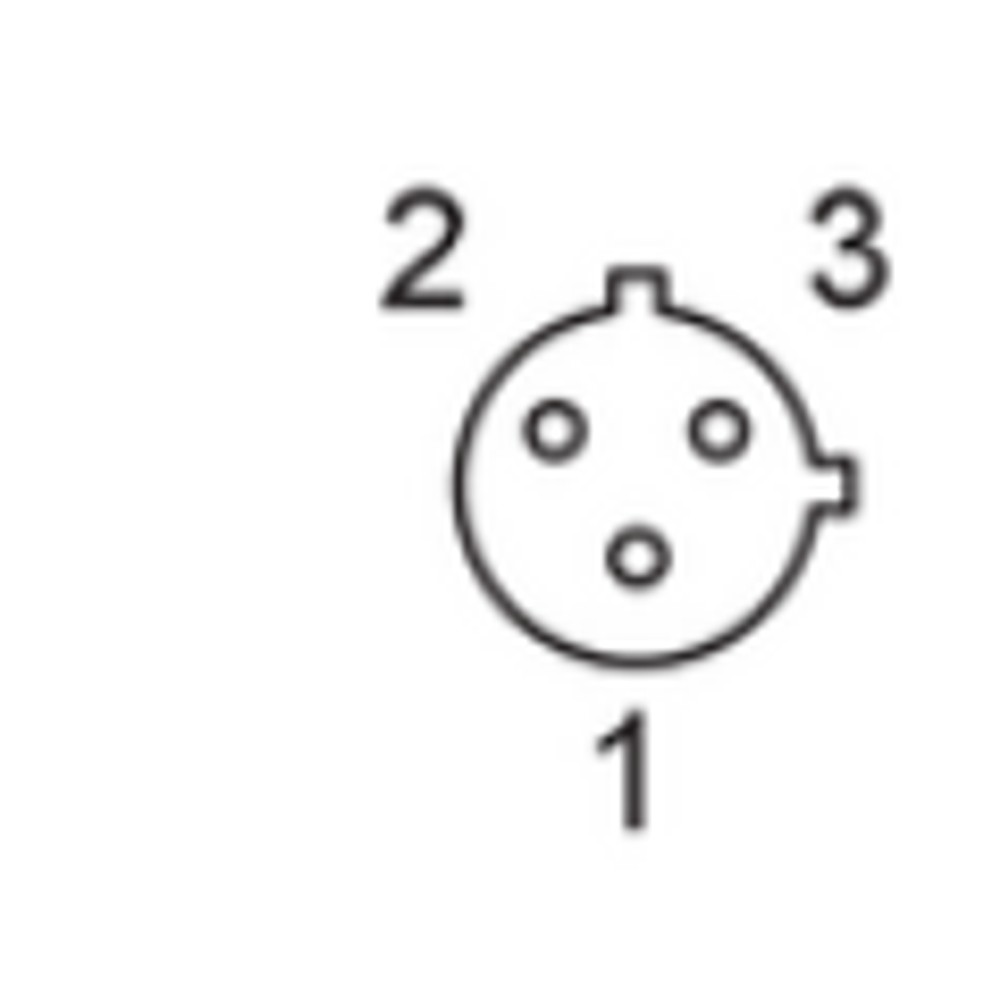

Padrão de disposição de pinos no conector que evita conexão incorreta entre dispositivos. (Ref.: Conector 1/2")

Latão Niquelado

Material do corpo do conector que oferece proteção contra corrosão em ambientes industriais.

Raio de Flexão

Medida mínima de curvatura permitida para o cabo sem danificar a integridade dos condutores internos. (Ref.: 10 x diâmetro)
