Cabo Conexão Fêmea IFM E10189 2m

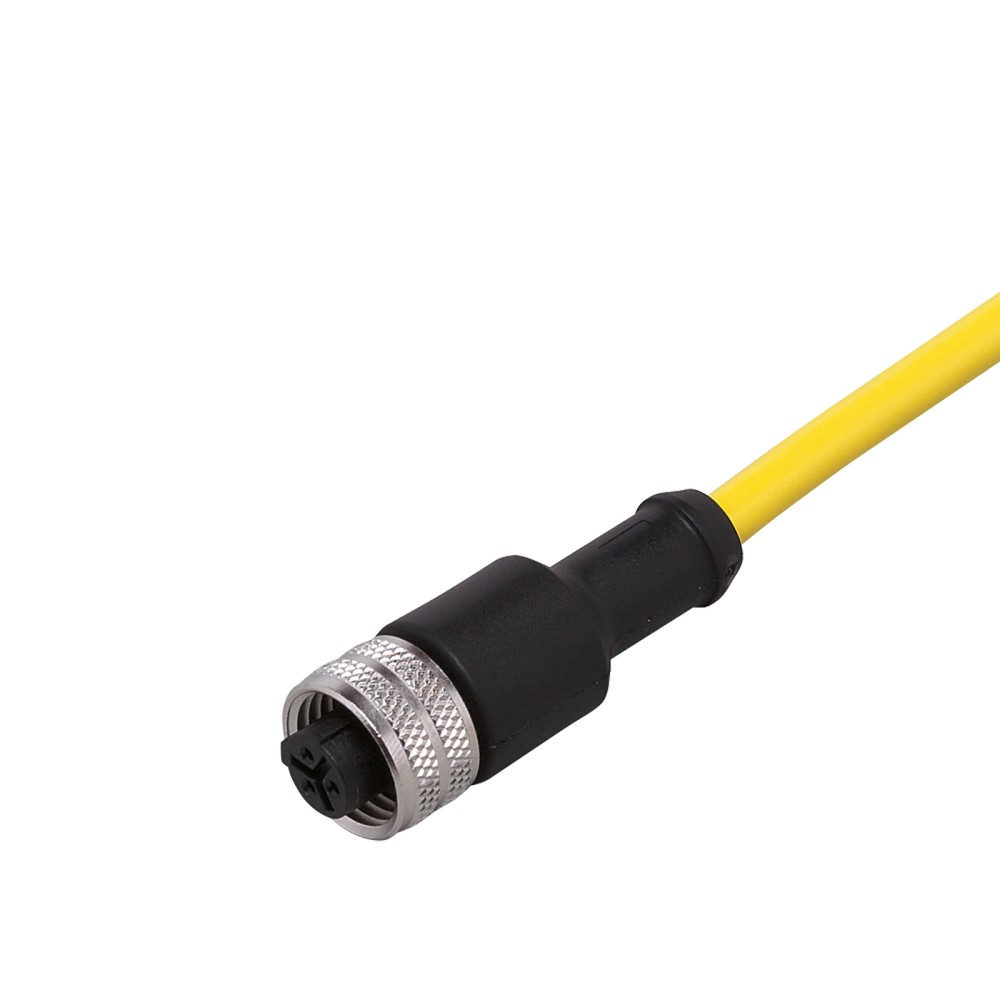

Pré-visualizar: E10189 IFM - Cabo Conexão Fêmea IFM Automação Industrial 2m PVC IP67 3 Pinos

E10189 IFM - Cabo Conexão Fêmea IFM Automação Industrial 2m PVC IP67 3 Pinos

Imagem meramente ilustrativa

R$ 141,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E10189
EAN: 4021179023825
NCM do produto: 85444200

Destaques do Produto Conector Fêmea, reto,...mais

Fechar menu

Saiba mais sobre: "E10189 IFM - Cabo Conexão Fêmea IFM Automação Industrial 2m PVC IP67 3 Pinos"

Destaques do Produto

Conector

Fêmea, reto, 1/2 polegada, codificação C

Contatos

Comprimento

2 m

Tensão de operação

< 250 V AC/DC

Corrente de carga total

4 A a 40 °C

Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E10189 IFM — Cabo de conexão com conector fêmea, 2 m, PVC, IP67, 3 contatos

O E10189 é um cabo de conexão IFM com conector fêmea, destinado a conexões em aplicações industriais e de automação. Possui cabo de 2 m em PVC e conector reto de 1/2 polegada, codificação C, com 3 contatos. Sua tensão de operação é inferior a 250 V AC/DC, e a proteção especificada é IP67. A ficha também informa tolerância a dobras e deslocamentos, com mais de 2 milhões de ciclos de curvatura.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	E10189
Marca	IFM
Tipo de conector	Fêmea, reto, 1/2 polegada, codificação C
Número de contatos	3
Comprimento do cabo	2 m
Material do cabo	PVC
Tensão de operação	< 250 V AC/DC
Corrente de carga total	4 A a 40 °C
Grau de proteção	IP67
Temperatura ambiente	-25...85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais em que sejam requeridos conector fêmea reto de 1/2 polegada, codificação C, com 3 contatos e cabo de 2 m.
Aplicações dentro dos limites especificados de tensão (< 250 V AC/DC), corrente (4 A a 40 °C) e temperatura ambiente (-25...85 °C).
Instalações que necessitem do grau de proteção IP67, observadas as condições de montagem e conexão.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir tensão ou corrente acima dos valores especificados.
Não selecionar quando o equipamento exigir outro tipo de conector, codificação, gênero, orientação ou número de contatos; confirmar a interface do equipamento antes da compra.
Não presumir que IP67 se aplica com conexão aberta ou montagem incorreta; verificar as condições de vedação no datasheet.

APLICAÇÕES E USO

Uso informado pelo fabricante: conexões em aplicações industriais e de automação industrial.
Para instalações com movimento, a ficha informa velocidade máxima de 3,3 m/s em deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²; respeite essa condição e os parâmetros de flexão e torção.
O uso em ambientes que demandem IP67 é compatível com o grau declarado, desde que as condições de montagem e acoplamento especificadas pelo fabricante sejam atendidas.
Possibilidade inferida: conexão de equipamentos com interface elétrica correspondente à configuração do conector. A ficha não identifica dispositivos específicos nem protocolos; confirme pinagem e requisitos do equipamento.

COMO ESCOLHER

Antes de comprar o E10189 IFM — Cabo de conexão com conector fêmea, 2 m, PVC, IP67, 3 contatos, verifique estes pontos:

Escolha o E10189 quando

A interface do equipamento aceitar conector fêmea reto de 1/2 polegada, codificação C, com 3 contatos, e o comprimento de 2 m atender ao percurso. Confirme também os limites elétricos, ambientais e de proteção indicados na ficha.

Verifique outra configuração quando

O equipamento exigir conector de outro gênero, orientação, codificação ou número de contatos, ou quando o comprimento de 2 m não atender à instalação. A ficha disponível não identifica modelos alternativos compatíveis; compare a especificação do equipamento e consulte o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Cabo de conexão com conector fêmea	Tipo de produto indicado na ficha.
Modelo / SKU	E10189	Código do produto no anúncio.
Part number do anúncio	E10189	Identificação informada na fonte primária.
Part number do catálogo	ADOGA030MSS0002E03	Identificação adicional presente no conjunto de dados do catálogo.
GTIN	4021179023825	Código de identificação comercial informado.
Marca	IFM	Marca indicada no anúncio; o catálogo também identifica ifm electronic.
Categoria	Tecnologia de conexão	Categoria informada no anúncio.
Aplicação	Aplicações industriais e automação industrial	Descrição de aplicação fornecida para o produto.
Unidades por embalagem	1 peça	Quantidade informada no conjunto de dados.

Dados elétricos
Tensão de operação	< 250 V AC/DC	Limite de operação informado na ficha.
Capacidade de carga total	4 A a 40 °C	Capacidade especificada sob a condição de temperatura indicada.

Conexão elétrica e identificação dos condutores

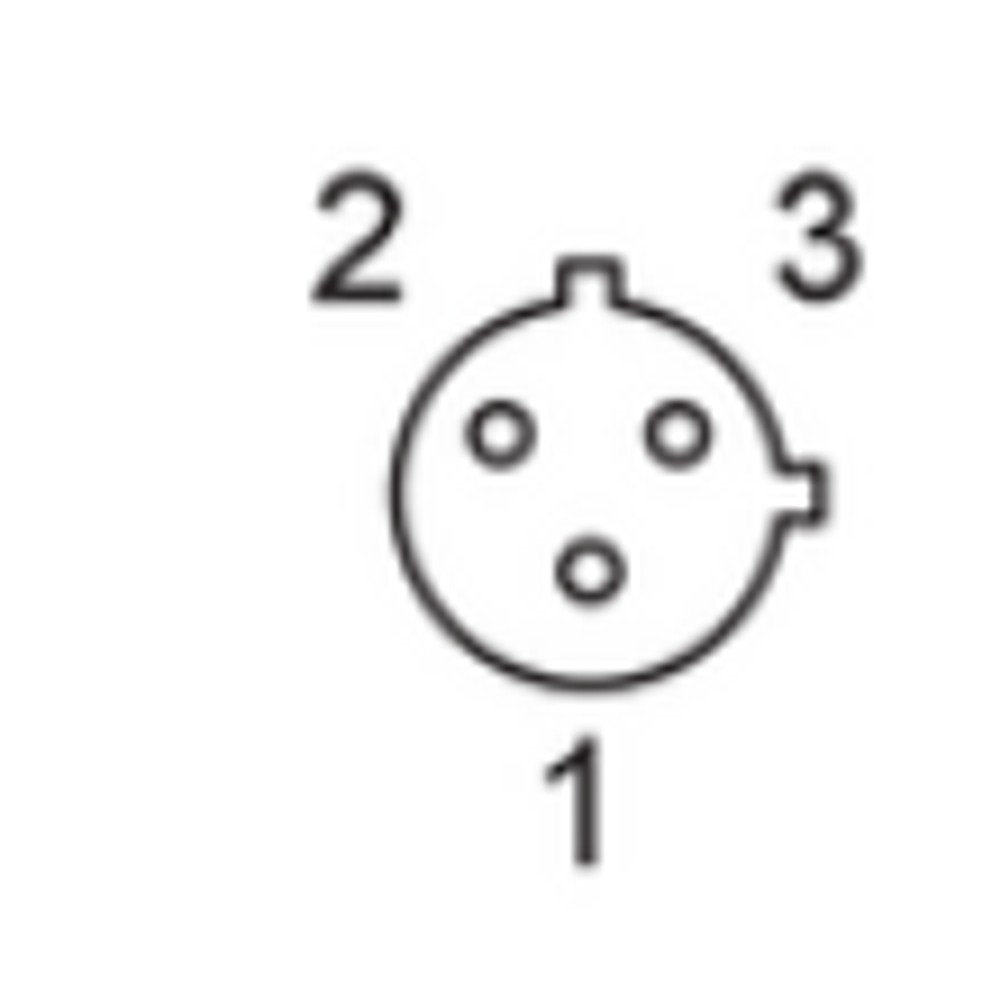

Conector	1 x 1/2 polegada, reto	Configuração mecânica indicada para o soquete.
Codificação	C	Codificação declarada para o conector.
Tipo de conector	Fêmea	Gênero indicado no anúncio.
Número de contatos	3	Quantidade de contatos declarada.
Material do corpo do conector	TPU	Material informado para o corpo do conector.
Material do bloqueio / porca	Latão niquelado	Material informado para o bloqueio e para a porca.

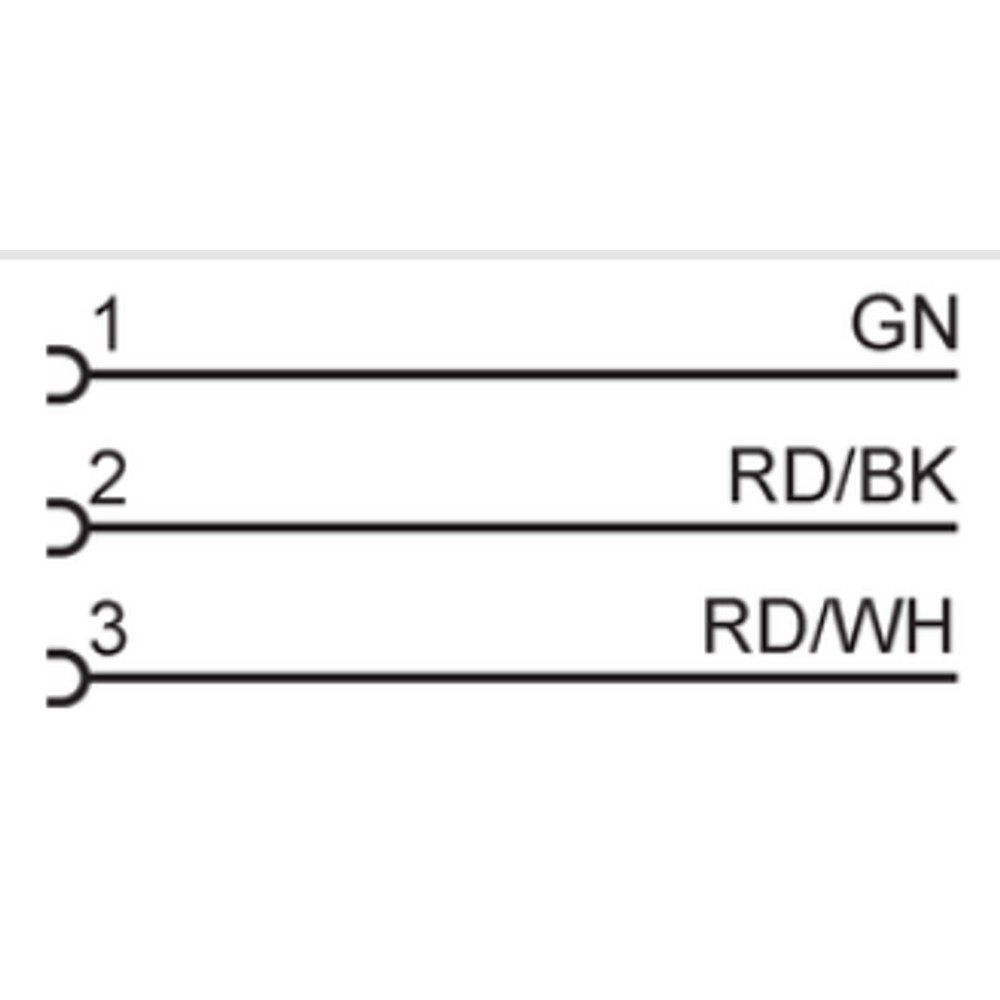

Cores dos fios	GN = verde; RD/BK = vermelho/preto; RD/WH = vermelho/branco	Identificação de cores fornecida nos dados do produto; consultar datasheet para a correspondência dos condutores aos contatos.

Cabo e dados mecânicos
Comprimento	2 m	Comprimento nominal informado.
Especificação do cabo	2 m, PVC, amarelo, Ø 5,2 mm; 3 x (42 x Ø 0,1 mm) / AWG 22	Construção e identificação do cabo conforme dados do produto.
Material do cabo	PVC	Material indicado para o cabo.
Diâmetro do cabo	5,2 mm	Diâmetro nominal indicado na especificação do cabo.
Dimensões	14,5 x 14,5 x 42,5 mm	Dimensões informadas no conjunto de dados.
Peso	88,1 g	Peso indicado nos dados do catálogo.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo declarado para aplicação flexível; considerar o diâmetro do cabo e seguir o datasheet.
Ciclos de curvatura	> 2 milhões	Quantidade declarada de ciclos de curvatura; não substitui os limites de montagem e operação.
Esforço de torção	± 180 °/m	Limite de torção informado para o cabo.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de movimento especificada; aplicável apenas sob os parâmetros indicados.
Característica especial	Tolerâncias para dobras e deslocamentos	Descrição da característica do cabo; respeitar os parâmetros de flexão e movimento especificados.

Condições ambientais e proteção
Grau de proteção	IP67	Grau de proteção declarado; observar as condições de instalação e acoplamento do fabricante.
Temperatura ambiente	-25...85 °C	Faixa de temperatura ambiente informada.
Certificado UL — condição térmica	Ta < 75 °C	Condição térmica associada à informação UL presente nos dados do produto.
Número do arquivo UL	E191684	Identificador de arquivo UL informado no conjunto de dados.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. O cabo é descrito como componente de conexão com 3 contatos; não atribuir compatibilidade com protocolos específicos sem confirmar os equipamentos conectados.

Conexões

Elétrica Conector fêmea reto de 1/2 polegada, codificação C, com 3 contatos. Tensão de operação < 250 V AC/DC e capacidade de carga total de 4 A a 40 °C. Verifique gênero, codificação e pinagem exigidos pelo equipamento; a ficha disponível não detalha atribuição de sinais por contato.

Processo Não especificada como conexão de processo. Trata-se de um cabo de conexão elétrica; a interface informada é um conector fêmea reto de 1/2 polegada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface correspondente: fêmea do cabo, reto, 1/2 polegada, codificação C e 3 contatos	✓	A configuração mecânica descrita corresponde à interface indicada na ficha; confirme também a compatibilidade elétrica e a pinagem do equipamento.
Circuito dentro dos limites de tensão < 250 V AC/DC e carga total de até 4 A a 40 °C	✓	Esses são os limites elétricos informados para o produto; verifique as condições reais de operação.
Equipamento que exige outro gênero, codificação, orientação ou número de contatos	✗	A configuração especificada para este cabo é fêmea, reta, codificação C e 3 contatos; a compatibilidade mecânica não pode ser presumida.
Aplicação que requer protocolo específico	✗	A ficha não declara protocolo nem compatibilidade de comunicação; a aplicação depende das características dos equipamentos conectados.
Instalação em que a proteção IP67 é necessária	✓	IP67 é o grau de proteção informado, condicionado à instalação e ao acoplamento corretos; consulte o datasheet para as condições de uso.

INSTALAÇÃO

Como instalar o E10189 IFM — Cabo de conexão com conector fêmea, 2 m, PVC, IP67, 3 contatos

Confirme na documentação do equipamento a compatibilidade mecânica: conector fêmea reto de 1/2 polegada, codificação C e 3 contatos.
Verifique a tensão, a corrente e a temperatura de operação do circuito em relação aos limites informados para o cabo.
Planeje o percurso considerando o comprimento de 2 m e o diâmetro de 5,2 mm do cabo.
Em instalação flexível, respeite o raio mínimo declarado de 10 vezes o diâmetro do cabo e os limites de movimento especificados.
Alinhe o conector com a interface correspondente e acople sem forçar; consulte o datasheet para detalhes de montagem e pinagem.
Após a conexão, confira o assentamento e a vedação, e verifique a continuidade e o funcionamento do circuito conforme os procedimentos da instalação.

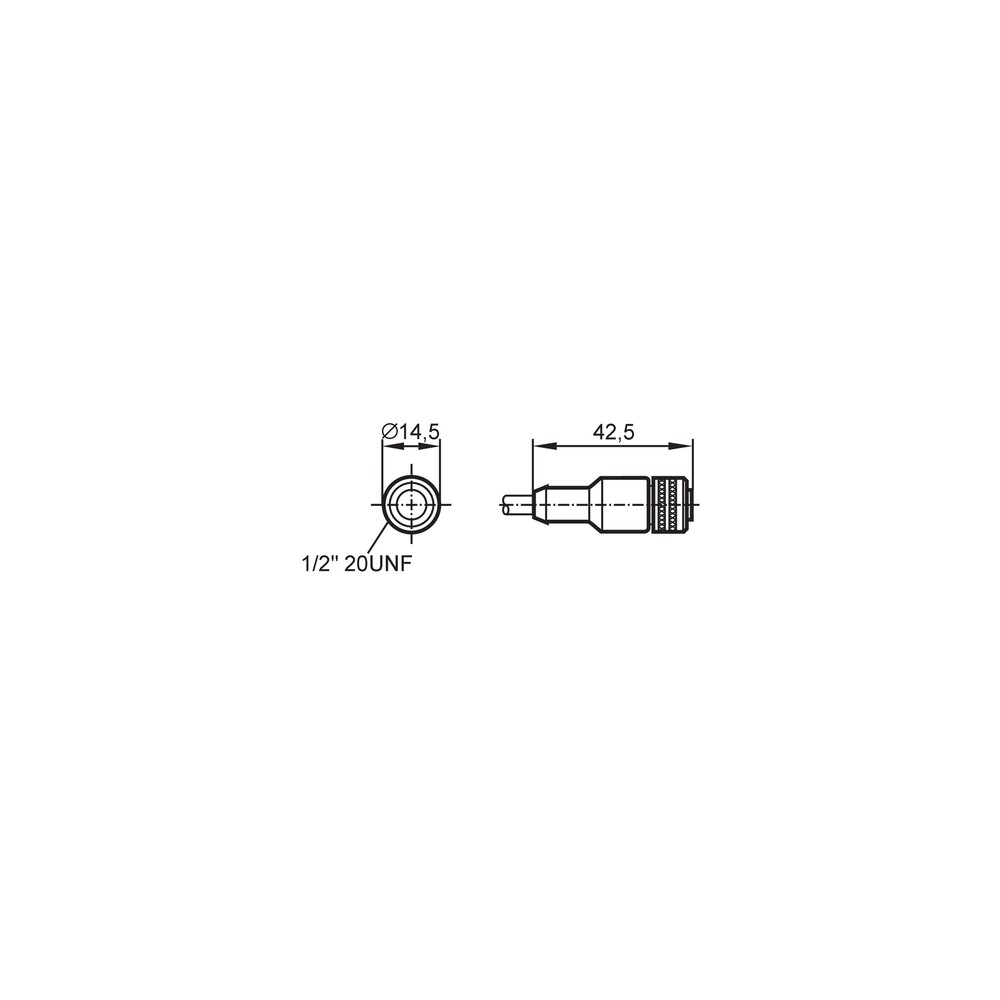

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O conector não acopla ou não trava corretamente.	Possível incompatibilidade de gênero, codificação, orientação ou geometria da interface.	Compare a interface do equipamento com a especificação do cabo: fêmea, reto, 1/2 polegada, codificação C e 3 contatos; não force o acoplamento.
O circuito não apresenta continuidade ou o equipamento não recebe o sinal esperado.	Possível conexão incompleta, condutor danificado ou pinagem incompatível; a ficha não informa a atribuição dos contatos.	Com o circuito desenergizado, confira o acoplamento e teste continuidade dos condutores; compare a pinagem com o datasheet e a documentação do equipamento.
Há interrupções durante o movimento do cabo.	Possível dano por flexão ou torção além das condições especificadas, ou falha no cabo/conector.	Inspecione o percurso e o cabo; compare o raio de flexão, a torção e as condições de movimento com os limites do datasheet e teste a continuidade.
A proteção contra ingresso de água ou poeira não é mantida na instalação.	Possível acoplamento incompleto, vedação inadequada ou uso fora das condições associadas ao grau IP67.	Verifique o acoplamento e as condições de montagem indicadas pelo fabricante; confirme que a interface conectada permite a vedação especificada.

DOCUMENTAÇÃO TÉCNICA

Datasheet E10189 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E10189 e para que tipo de conexão ele serve?

É um cabo de conexão IFM com conector fêmea, destinado a aplicações industriais e de automação. A ficha especifica conector reto de 1/2 polegada, codificação C e 3 contatos.

O conector é de quantos pinos e qual é o comprimento do cabo?

O conector tem 3 contatos e o cabo mede 2 m. Confirme a pinagem exigida pelo equipamento no datasheet.

O que acompanha o produto?

A ficha informa uma peça por embalagem e não lista acessórios adicionais. O produto é o cabo de conexão E10189.

Este cabo serve para uma interface que exige outro tipo de conector ou mais contatos?

A ficha identifica este produto como fêmea, reto, codificação C e com 3 contatos. Se a interface exigir outra configuração, não presuma compatibilidade; compare as especificações mecânicas antes da compra.

Posso usar o E10189 em um circuito acima de 250 V ou 4 A?

Não: os limites informados são tensão inferior a 250 V AC/DC e carga total de 4 A a 40 °C. Para valores acima desses limites, selecione um cabo com especificação adequada.

O equipamento não liga depois que conectei o cabo; o que verifico antes de trocar?

Verifique primeiro se o conector está completamente acoplado e se a codificação e a pinagem correspondem ao equipamento. Com o circuito desenergizado, confira também a continuidade dos condutores.

O sinal falha quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é dano ou interrupção do condutor por flexão ou torção fora das condições especificadas. Inspecione o percurso e compare o raio de flexão e os parâmetros de movimento com o datasheet.

Devo comprar este cabo ou procurar uma versão de outro comprimento ou conector?

Escolha o E10189 se os 2 m e a configuração fêmea, reta, codificação C e 3 contatos atenderem à instalação. Se algum desses requisitos diferir, procure uma configuração correspondente; a ficha não indica modelos alternativos.

Que cuidados devo ter ao instalar o cabo em uma aplicação móvel?

Respeite o raio mínimo de flexão de 10 vezes o diâmetro do cabo e os limites de movimento declarados. Consulte o datasheet para as condições de instalação e evite forçar o conector.

Como confirmar se a conexão ficará protegida como IP67?

O cabo tem grau de proteção IP67 informado, mas a proteção depende das condições de montagem e do acoplamento. Confirme no datasheet os requisitos de vedação e verifique o assentamento da conexão.

GLOSSÁRIO TÉCNICO

Codificação C

Identificação da configuração do conector declarada pelo fabricante; deve corresponder à interface do equipamento. (Ref.: codificação C)

Grau de proteção IP67

Classificação de proteção indicada para o produto; a condição de uso depende da montagem e do acoplamento especificados. (Ref.: grau de proteção IP67)

Raio de flexão

Raio mínimo de curvatura indicado para aplicação flexível, expresso em relação ao diâmetro do cabo. (Ref.: mín. 10 x diâmetro do cabo)

Ciclos de curvatura

Quantidade de ciclos de flexão declarada para o cabo, sem substituir as condições de instalação e operação. (Ref.: > 2 milhões)

Capacidade de carga total

Corrente máxima declarada sob a condição de temperatura indicada na ficha. (Ref.: 4 A a 40 °C)
