Soquete Confeccionável IFM M12 Reto 4 Pinos PNP

Pré-visualizar: E10136 IFM - Soquete Confeccionável IFM Automação Industrial M12 Reto 4 Pinos PNP IP67

E10136 IFM - Soquete Confeccionável IFM Automação Industrial M12 Reto 4 Pinos PNP IP67

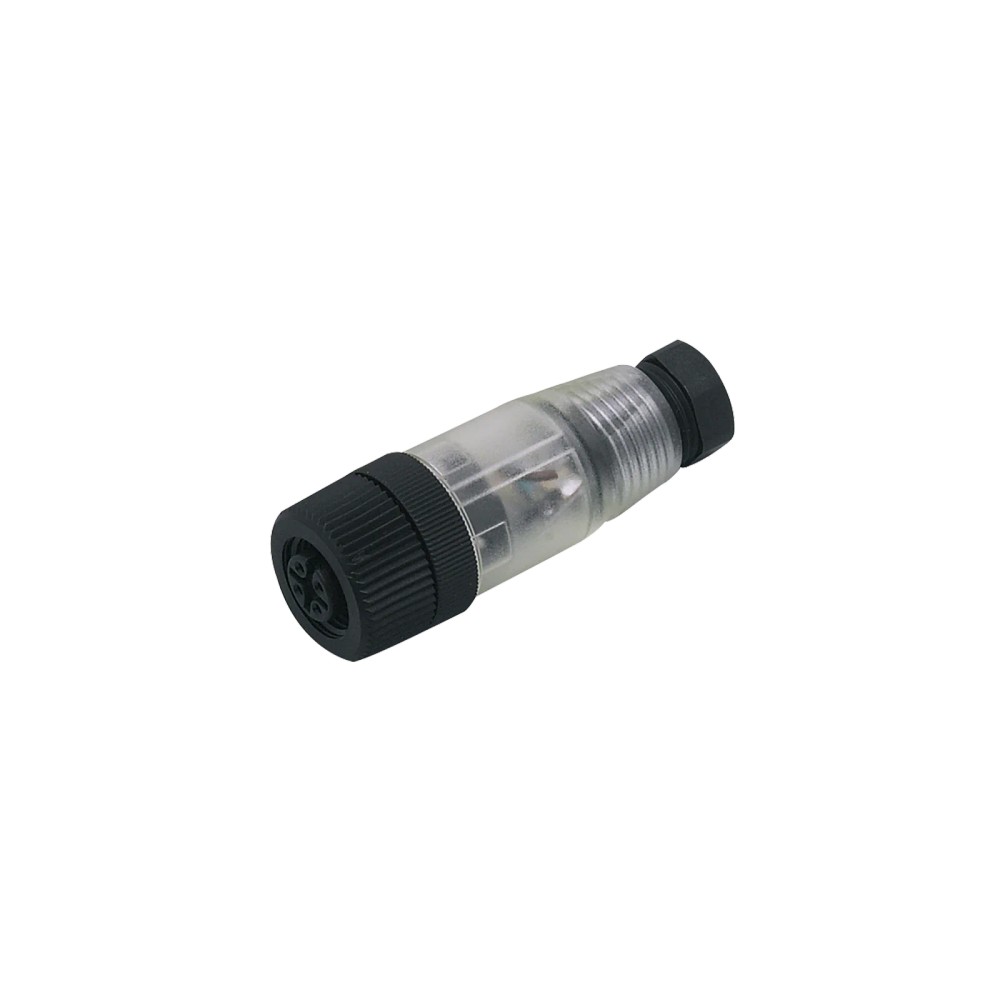

Imagem meramente ilustrativa

R$ 245,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E10136
EAN: 4021179023290
NCM do produto: 85369090

Destaques do Produto Conexão M12 reto,...mais

Fechar menu

Saiba mais sobre: "E10136 IFM - Soquete Confeccionável IFM Automação Industrial M12 Reto 4 Pinos PNP IP67"

Destaques do Produto

Conexão

M12 reto, codificação A

Número de contatos

Função elétrica

PNP

Cabo

Revestimento com Ø 4…6 mm

Condutores

Terminais parafusados, até 0,75 mm²

Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E10136 IFM — Soquete confeccionável M12 reto, 4 contatos, PNP, IP67

O E10136 é um soquete confeccionável M12 para conexão em aplicações de automação industrial. Possui formato reto, codificação A e 4 contatos, com função elétrica PNP. O conjunto inclui indicação LED de chaveamento e de operação e apresenta grau de proteção IP67, conforme as condições especificadas pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Soquete confeccionável
Modelo	E10136
Conexão do soquete	1 x M12, reto, codificação A
Contatos	4
Função elétrica	PNP
Grau de proteção	IP67
Tensão de alimentação	10…30 V DC
Terminação elétrica	Terminais parafusados; seção do condutor até 0,75 mm²
Diâmetro de revestimento do cabo	Ø 4…6 mm
Faixa de temperatura	-40…85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagens que requerem um soquete M12 reto, codificação A, com 4 contatos e função PNP, desde que a interface elétrica do dispositivo e o esquema de ligação sejam compatíveis.
Confecção de conexão com terminais parafusados, condutores de até 0,75 mm² e cabo com revestimento de Ø 4…6 mm.
Aplicações dentro da faixa de temperatura indicada de -40…85 °C, respeitando as condições de montagem necessárias para o grau IP67.

⚠ Considere outro se precisa de:

Não selecionar se a conexão requerida não for M12 reta, codificação A, ou se o equipamento exigir outra quantidade de contatos.
Não selecionar para uma interface cuja função elétrica não seja compatível com PNP; confirme a entrada/saída e o esquema do dispositivo conectado.
Não usar com cabo cujo revestimento tenha diâmetro fora de Ø 4…6 mm ou condutores acima de 0,75 mm², conforme os limites informados para a terminação.

APLICAÇÕES E USO

Uso em montagens de automação industrial que necessitam de conexão M12 reta, codificação A, 4 contatos e função PNP, conforme a interface do dispositivo conectado.
Confecção de conexão com terminais parafusados, utilizando condutores de até 0,75 mm² e cabo com revestimento de Ø 4…6 mm.
Possibilidade de uso em ambientes que requeiram o grau IP67, desde que o produto seja montado e acoplado corretamente; a ficha não detalha condições específicas de imersão ou instalação.
Operação dentro da faixa de temperatura informada de -40…85 °C. A aplicação concreta deve respeitar também os limites do equipamento conectado e do cabo utilizado.

COMO ESCOLHER

Antes de comprar o E10136 IFM — Soquete confeccionável M12 reto, 4 contatos, PNP, IP67, verifique estes pontos:

Escolha o E10136 quando

A instalação exigir um soquete confeccionável M12 reto, codificação A, com 4 contatos, função PNP, terminais parafusados e cabo com revestimento de Ø 4…6 mm. Verifique também a faixa de alimentação de 10…30 V DC e os requisitos de proteção ambiental da montagem.

Procure outra configuração quando

O equipamento exigir geometria, codificação, número de contatos ou função elétrica diferentes, ou quando o cabo e os condutores não estiverem dentro dos limites informados. A ficha disponível não identifica modelos alternativos; consulte o catálogo IFM para comparar a configuração necessária.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Identificação do fabricante indicada no anúncio.
Código do produto	E10136	Referência para identificação e seleção do componente.
Tipo	Soquete confeccionável	Componente de tecnologia de conexão.
Aplicação informada	Aplicações industriais / automação industrial	Categoria de aplicação fornecida na ficha; não especifica um equipamento ou protocolo particular.
Quantidade na embalagem	1 peça	Quantidade informada no catálogo.

Dados elétricos
Função elétrica	PNP	Confirmar que a entrada ou saída do dispositivo conectado aceita a lógica PNP.
Tensão DC	10…30 V DC	Faixa de tensão especificada na ficha.
Terminação	Terminais parafusados	Tipo de conexão dos condutores no soquete.
Seção do condutor	Até 0,75 mm²	Limite indicado para os terminais parafusados.

Conexões e contatos
Conexão do soquete	1 x M12, reto	Interface mecânica indicada para acoplamento; verificar também codificação e equipamento correspondente.
Codificação	A	Chaveamento mecânico da conexão M12.
Contatos	4	Número de contatos da conexão.
Cabo — diâmetro do revestimento	Ø 4…6 mm	Faixa de diâmetro informada para o revestimento do cabo.

Indicação de estado
LED de status de chaveamento	1 x LED amarelo	Indicação visual do status de chaveamento.
LED de operação	1 x LED verde	Indicação visual de operação.

Condições ambientais
Grau de proteção	IP67	Grau declarado para o produto; a vedação depende da montagem correta e do acoplamento adequado.
Temperatura ambiente	-40…85 °C	Faixa de temperatura indicada na ficha.

Dados mecânicos e materiais
Formato	Reto	Geometria do soquete.
Corpo	PA	Material do corpo indicado na ficha.
Bloqueio	PA	Material do mecanismo de bloqueio indicado na ficha.
Material da porca	PA	Material informado para a porca.
Dimensões	18 x 18 x 46 mm	Dimensões informadas para o produto.
Peso	14 g	Massa indicada nos dados do produto.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação. O produto é um componente de conexão com função elétrica PNP; compatibilidade de sinal depende do dispositivo e do esquema de ligação.

Conexões

Elétrica Terminação por terminais parafusados, para condutores de até 0,75 mm²; cabo com revestimento de Ø 4…6 mm. Alimentação especificada: 10…30 V DC. A função elétrica informada é PNP. Confirmar a atribuição dos contatos no datasheet antes de ligar.

Processo Conector elétrico M12 reto, codificação A, com 4 contatos. A ficha não informa conexão de processo mecânica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12 reta, codificação A, 4 contatos e circuito PNP compatível	✓	A configuração mecânica e a função elétrica correspondem às especificações informadas; conferir a pinagem e a alimentação no datasheet.
Montagem com cabo de Ø 4…6 mm e condutores de até 0,75 mm²	✓	Esses valores correspondem aos limites de cabo e terminação descritos na ficha.
Equipamento que exige outra codificação, geometria ou número de contatos	✗	A conexão indicada para este produto é M12 reta, codificação A, com 4 contatos.
Aplicação que exige protocolo de comunicação específico	✗	A ficha não declara protocolo de comunicação para este soquete; a compatibilidade não pode ser confirmada por protocolo.
Circuito fora da faixa de 10…30 V DC ou que não aceite função PNP	✗	A faixa de tensão e a função elétrica informadas não correspondem a essas exigências.

INSTALAÇÃO

Como instalar o E10136 IFM — Soquete confeccionável M12 reto, 4 contatos, PNP, IP67

Desenergize o circuito antes de iniciar a montagem.
Confirme que o equipamento de destino utiliza conexão M12 reta, codificação A, 4 contatos e interface PNP compatível.
Prepare o cabo verificando se o diâmetro do revestimento está entre Ø 4 e 6 mm e se os condutores não excedem 0,75 mm².
Conecte cada condutor ao terminal correspondente, consultando a atribuição de contatos no datasheet do fabricante.
Aperte os terminais e monte o cabo e o soquete conforme as instruções do fabricante, preservando as condições de vedação necessárias ao IP67.
Acople o conector, energize o circuito e confira os indicadores LED de operação e de chaveamento, quando aplicável.

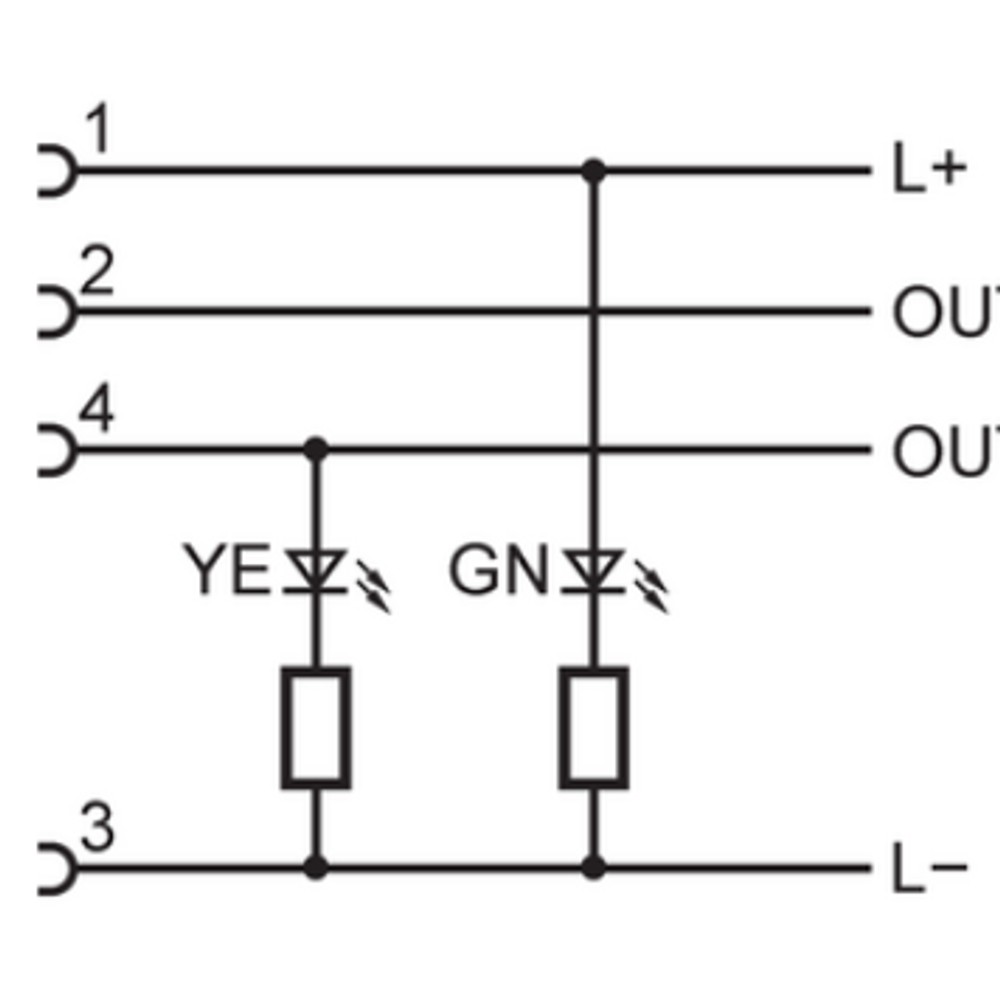

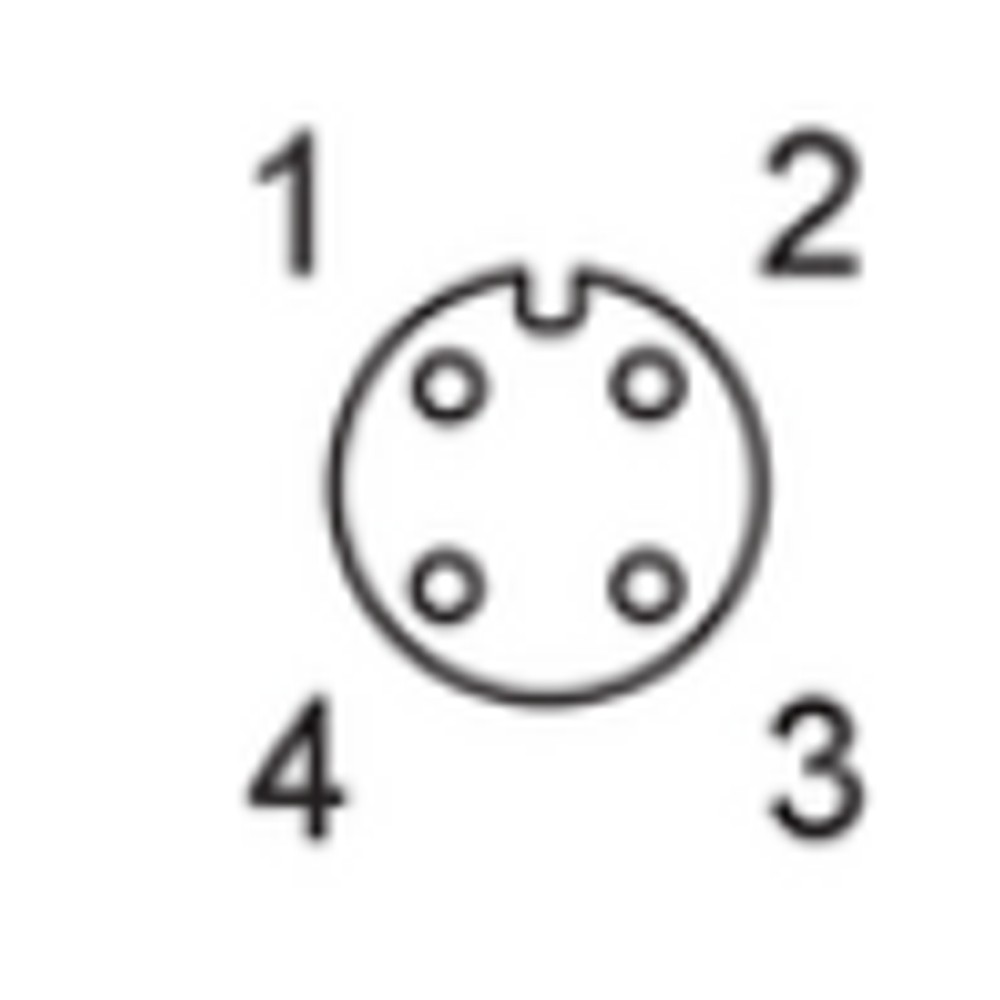

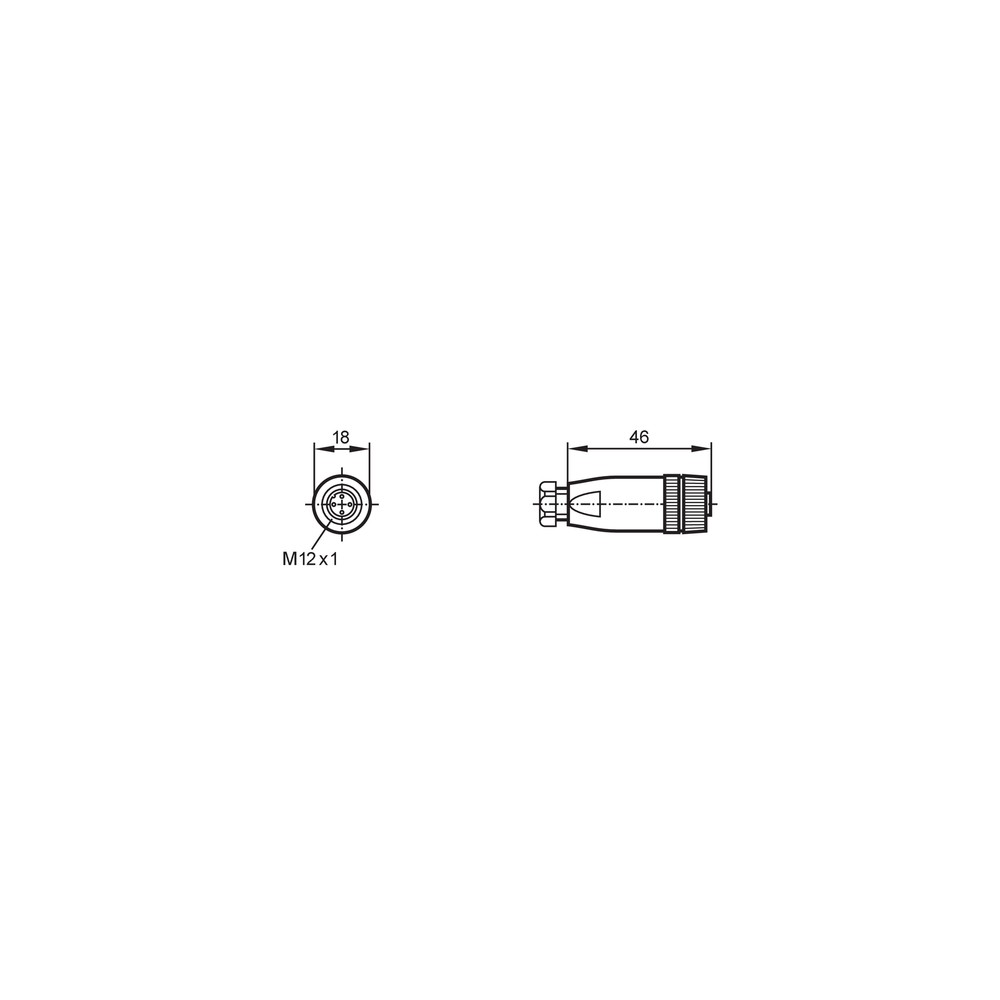

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não reconhece o sinal.	Possível incompatibilidade entre a função PNP do circuito e a entrada do equipamento, ligação incorreta dos condutores ou ausência de alimentação dentro da faixa especificada.	Com o circuito desenergizado, confira a pinagem no datasheet e a continuidade das ligações; depois verifique a alimentação DC aplicada e a compatibilidade PNP do dispositivo.
O LED de operação não acende.	Possível ausência de alimentação ou conexão incorreta dos condutores.	Verifique a tensão de alimentação no circuito e confirme as ligações dos terminais conforme a atribuição de contatos do fabricante.
O LED de chaveamento não indica o estado esperado.	Possível ausência de sinal de chaveamento ou incompatibilidade elétrica com o dispositivo conectado.	Confira o estado do sinal na interface conectada, a lógica PNP e a ligação dos contatos segundo o datasheet.
Há entrada de umidade na conexão montada.	Possível montagem ou acoplamento que não preserva as condições necessárias ao grau IP67.	Inspecione o acoplamento e a montagem do cabo e confirme que a instalação foi feita conforme as instruções do fabricante; não conclua a causa sem verificar a vedação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E10136 (PT-BR) (Datasheet) Desenho em escala E10136 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E10136 e para que serve?

É um soquete confeccionável IFM para conexões M12 em aplicações de automação industrial. Sua configuração é reta, codificação A, com 4 contatos e função PNP.

Com quais equipamentos e conexões ele é compatível?

A ficha especifica conexão M12 reta, codificação A, 4 contatos e função PNP. A compatibilidade elétrica depende da pinagem e da interface do equipamento conectado, que devem ser conferidas no datasheet.

O que acompanha o produto?

A ficha informa uma peça por embalagem. Não há acessórios adicionais listados.

Ele serve para conexão M12 com outra codificação ou quantidade de contatos?

A ficha descreve somente a configuração M12 reta, codificação A, com 4 contatos. Para outra codificação ou quantidade, selecione uma configuração cuja ficha confirme esses requisitos.

Posso usar o E10136 em um circuito que não seja PNP?

A função elétrica informada é PNP, portanto a compatibilidade com circuitos de outra lógica não está confirmada. Verifique a interface do equipamento e o datasheet antes da instalação.

O LED não acende; o que devo verificar antes de trocar o soquete?

Verifique primeiro a alimentação do circuito e a ligação dos terminais conforme a pinagem do fabricante. A ficha informa LEDs separados para operação e status de chaveamento.

O sinal não chega ao controlador; qual pode ser a causa?

Uma causa possível é incompatibilidade entre a saída PNP e a entrada do controlador, ou ligação incorreta dos condutores. Confira a compatibilidade elétrica e a atribuição dos contatos antes de substituir o componente.

É melhor comprar este soquete ou procurar outra versão?

Escolha o E10136 se forem necessários M12 reto, codificação A, 4 contatos e função PNP. Se a aplicação exigir outra geometria, codificação, quantidade de contatos ou lógica elétrica, procure uma versão cuja ficha corresponda a esses requisitos.

Que cuidados devo ter ao montar o cabo?

Use cabo com revestimento de Ø 4…6 mm e condutores de até 0,75 mm², respeitando a pinagem indicada no datasheet. Desenergize o circuito antes de realizar a ligação.

O que devo fazer se a conexão montada permitir entrada de umidade?

Inspecione o acoplamento e a montagem do cabo, pois a ficha declara IP67 para o produto, mas a instalação deve preservar a vedação. Consulte as instruções do fabricante para confirmar o procedimento de montagem.

GLOSSÁRIO TÉCNICO

M12

Tamanho e formato de conexão circular roscada indicado para o soquete. (Ref.: conexão do soquete 1 x M12, reto)

Codificação A

Configuração de chaveamento mecânico da conexão, que deve corresponder à interface do componente acoplado. (Ref.: codificação A)

PNP

Tipo de função elétrica indicado para o circuito; deve ser compatível com a entrada ou saída do equipamento conectado. (Ref.: função elétrica PNP)

IP67

Grau de proteção declarado para o produto, cuja efetividade depende das condições de montagem e acoplamento. (Ref.: grau de proteção IP67)

Terminais parafusados

Tipo de terminação elétrica em que os condutores são fixados por parafusos. (Ref.: seção do condutor até 0,75 mm²)
