Soquete Confeccionável M12 IFM E10109

Pré-visualizar: E10109 IFM - Soquete Confeccionável M12 Automação Industrial 4 Pinos, IP67, <250V

E10109 IFM - Soquete Confeccionável M12 Automação Industrial 4 Pinos, IP67, <250V

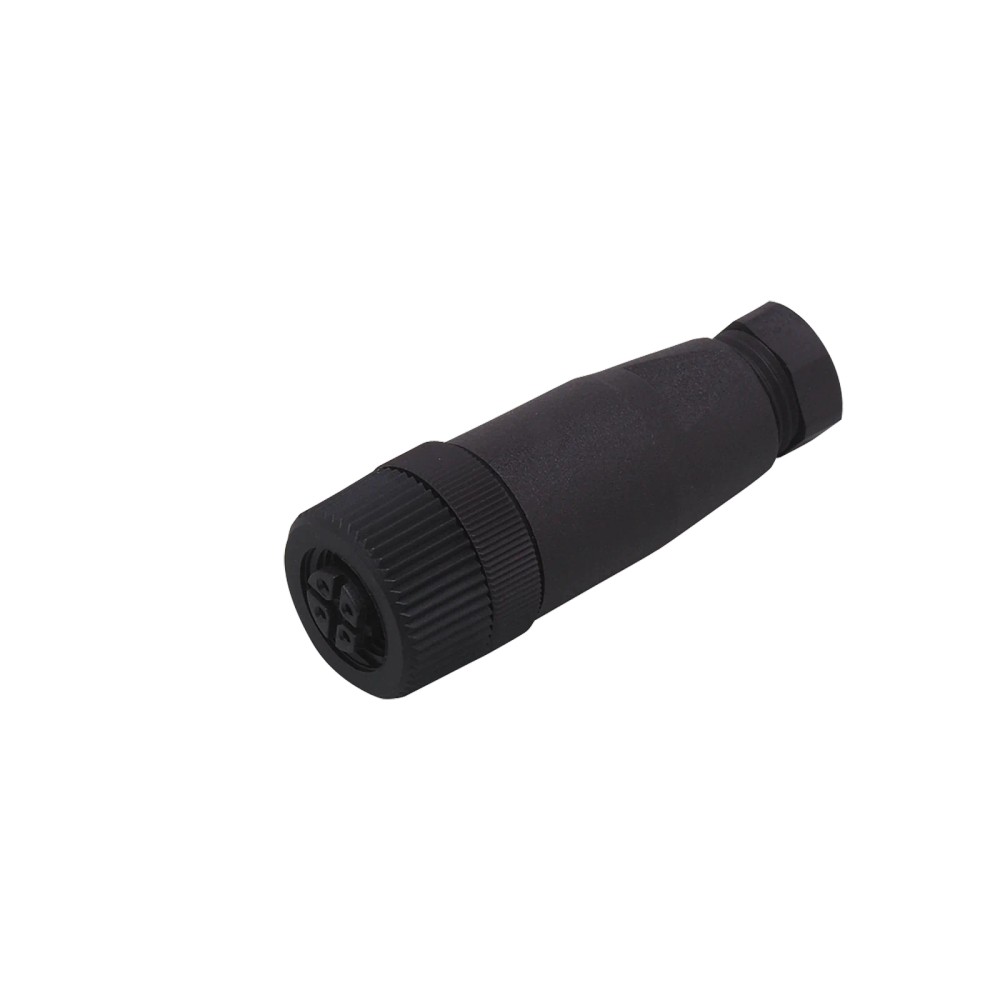

Imagem meramente ilustrativa

R$ 155,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E10109
EAN: 4021179023023
NCM do produto: 85369090

Destaques do Produto Interface M12 reta,...mais

Fechar menu

Saiba mais sobre: "E10109 IFM - Soquete Confeccionável M12 Automação Industrial 4 Pinos, IP67, <250V"

Destaques do Produto

Interface

M12 reta, codificação B, 4 contatos

Montagem do cabo

Terminais parafusados

Limite elétrico

< 250 V AC/DC e carga total de 4 A

Cabo compatível com a terminação

Ø 4...6 mm; seção até 0,75 mm²; AWG 18

Ambiente

-40...85 °C; proteção IP67

Identificação

IFM E10109

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Soquete confeccionável IFM E10109, M12 reto, 4 pinos, codificação B, IP67, < 250 V AC/DC

O IFM E10109 é um soquete confeccionável M12 para conexões em aplicações industriais e de automação. Possui conexão M12 reta, codificação B e 4 contatos, com terminais parafusados para montagem do cabo. Opera com tensão inferior a 250 V AC/DC e tem grau de proteção IP67 quando instalado conforme as condições especificadas pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Soquete confeccionável
Conexão	1 x M12, reta
Codificação	B
Contatos	4, revestidos com bronze branco
Tensão de operação	< 250 V AC/DC
Capacidade de carga total	4 A
Grau de proteção	IP67
Temperatura ambiente	-40...85 °C
Terminação e cabo	Terminais parafusados; seção até 0,75 mm²; diâmetro externo do cabo Ø 4...6 mm; AWG 18
Material e dimensões	Corpo, bloqueio e porca em PA; 18 x 18 x 46 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de conexão de cabo em aplicações industriais e de automação que requeiram soquete M12 reto, codificação B e 4 contatos.
Aplicações cuja alimentação ou sinalização respeite tensão inferior a 250 V AC/DC, carga total de até 4 A e as condições ambientais indicadas.
Cabos com diâmetro externo de 4 a 6 mm e condutores compatíveis com terminais parafusados de até 0,75 mm².

⚠ Considere outro se precisa de:

Não selecionar se a interface requerida não for M12 reta com codificação B e 4 contatos.
Não aplicar acima de 4 A de carga total ou em tensão igual ou superior a 250 V AC/DC.
Não usar com cabo fora do diâmetro externo de 4 a 6 mm ou com condutores que excedam a seção máxima informada de 0,75 mm².
Não presumir proteção IP67 em montagem incompleta ou sem seguir as instruções do fabricante.

APLICAÇÕES E USO

Uso informado: aplicações industriais e de automação industrial em que seja necessária uma conexão de cabo M12 reta, codificação B e 4 contatos. Respeite os limites de tensão, carga, cabo e temperatura indicados na ficha.
Possibilidade de aplicação: montagem de uma conexão confeccionável em cabo compatível com os terminais parafusados e com o diâmetro de entrada especificado. A adequação ao equipamento depende da pinagem e do circuito, que não são detalhados nos dados fornecidos.
Para ambientes que dependam de IP67, confirme a montagem completa e as condições de instalação no datasheet do fabricante; o grau indicado não deve ser interpretado como autorização para qualquer condição de imersão ou instalação.

COMO ESCOLHER

Antes de comprar o Soquete confeccionável IFM E10109, M12 reto, 4 pinos, codificação B, IP67, < 250 V AC/DC, verifique estes pontos:

Escolha o E10109 quando

A instalação exigir um soquete confeccionável M12 reto, codificação B e 4 contatos, com terminação por parafusos e cabo de Ø 4...6 mm. Verifique também os limites de < 250 V AC/DC e 4 A de carga total.

Considere outra configuração quando

A conexão necessária tiver outra codificação, quantidade de contatos ou geometria, ou quando o cabo e os limites elétricos da aplicação não corresponderem aos dados do E10109. Confirme a configuração requerida e consulte o datasheet do fabricante para selecionar o modelo adequado.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM (ifm electronic)	Identificação do fabricante conforme os dados do produto.
Modelo / SKU	E10109	Código de identificação do produto.
Part number do anúncio	E10109	Part number apresentado nos dados prioritários do anúncio.
Part number do catálogo associado ao GTIN	SDOGH040PLSFKPG	Identificação presente no registro de catálogo associado ao GTIN; confirme com o fabricante se precisar comparar códigos.
Tipo de produto	Soquete confeccionável	Conector destinado à montagem do cabo.
Aplicação informada	Aplicações industriais e automação industrial	Uso indicado nos dados do produto; a adequação depende das condições elétricas e mecânicas da instalação.
Categoria	Tecnologia de conexão / conectores	Classificação do produto.

Dados elétricos
Tensão de operação	< 250 V AC/DC	Limite de operação informado; não exceder.
Capacidade de carga total	4 A	Capacidade total informada para o conector.

Conexão elétrica
Conexão do soquete	1 x M12, reta	Interface mecânica de conexão indicada na ficha.
Codificação	B	Chaveamento/codificação indicada para identificar a configuração de conexão.
Número de contatos	4	Quantidade de contatos do soquete.
Revestimento dos contatos	Bronze branco	Acabamento especificado para os contatos.
Terminação	Terminais parafusados	Método de ligação dos condutores.
Seção dos condutores	Até 0,75 mm²	Limite informado para os condutores a serem ligados aos terminais.
Referência AWG	AWG 18	Referência de bitola indicada nos dados do produto.
Diâmetro externo do cabo	Ø 4...6 mm	Faixa de diâmetro indicada para o revestimento do cabo.

Condições ambientais e proteção
Grau de proteção	IP67	Grau informado para o produto; a proteção depende da montagem correta e das condições de instalação do fabricante.
Temperatura ambiente	-40...85 °C	Faixa de temperatura ambiente informada para operação.

Dados mecânicos e materiais
Material do corpo / invólucro	PA	Material indicado para o corpo do conector.
Material do bloqueio	PA	Material indicado para o bloqueio.
Material da porca	PA	Material indicado para a porca.
Dimensões	18 x 18 x 46 mm	Dimensões informadas no registro técnico do produto.
Peso	14,9 g	Massa indicada no registro de atributos do catálogo.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8536.90.90	Classificação fiscal informada no registro do produto.

COMPATIBILIDADE

Comunicação

• Conector M12 com codificação B e 4 contatos; a ficha não especifica protocolo de comunicação.

Conexões

Elétrica Terminais parafusados. Cabo com diâmetro externo Ø 4...6 mm; condutores até 0,75 mm², indicação AWG 18. Limites informados: < 250 V AC/DC e carga total de 4 A. A compatibilidade elétrica do circuito depende da pinagem e dos requisitos do equipamento conectado, que devem ser confirmados no datasheet.

Processo Conexão elétrica M12, reta, 4 contatos, codificação B. Não é indicada uma conexão de processo mecânica na ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem em cabo com conector M12 reto, codificação B e 4 contatos	✓	Corresponde à configuração informada para o soquete E10109; a compatibilidade elétrica da pinagem deve ser verificada para o equipamento conectado.
Circuito dentro do limite de tensão inferior a 250 V AC/DC e carga total de até 4 A	✓	Está dentro dos limites elétricos indicados na ficha do produto.
Uso com cabo Ø 4...6 mm e condutores de até 0,75 mm²	✓	Corresponde aos dados informados para a entrada de cabo e os terminais parafusados.
Aplicação que exige outra codificação, outro número de contatos ou conector não reto	✗	A ficha identifica o produto como M12 reto, codificação B, com 4 contatos; outra configuração não corresponde a este modelo.
Circuito com tensão igual ou superior a 250 V AC/DC ou carga total superior a 4 A	✗	Excede os limites elétricos informados para o produto.

INSTALAÇÃO

Como instalar o Soquete confeccionável IFM E10109, M12 reto, 4 pinos, codificação B, IP67, < 250 V AC/DC

Confirme no datasheet que a aplicação requer M12 reto, codificação B e 4 contatos, e que os limites elétricos são respeitados.
Selecione um cabo com diâmetro externo de 4 a 6 mm e condutores compatíveis com terminais de até 0,75 mm² (AWG 18).
Desenergize o circuito antes de preparar ou conectar os condutores.
Prepare o cabo e os condutores conforme as instruções do fabricante, preservando o revestimento e a isolação.

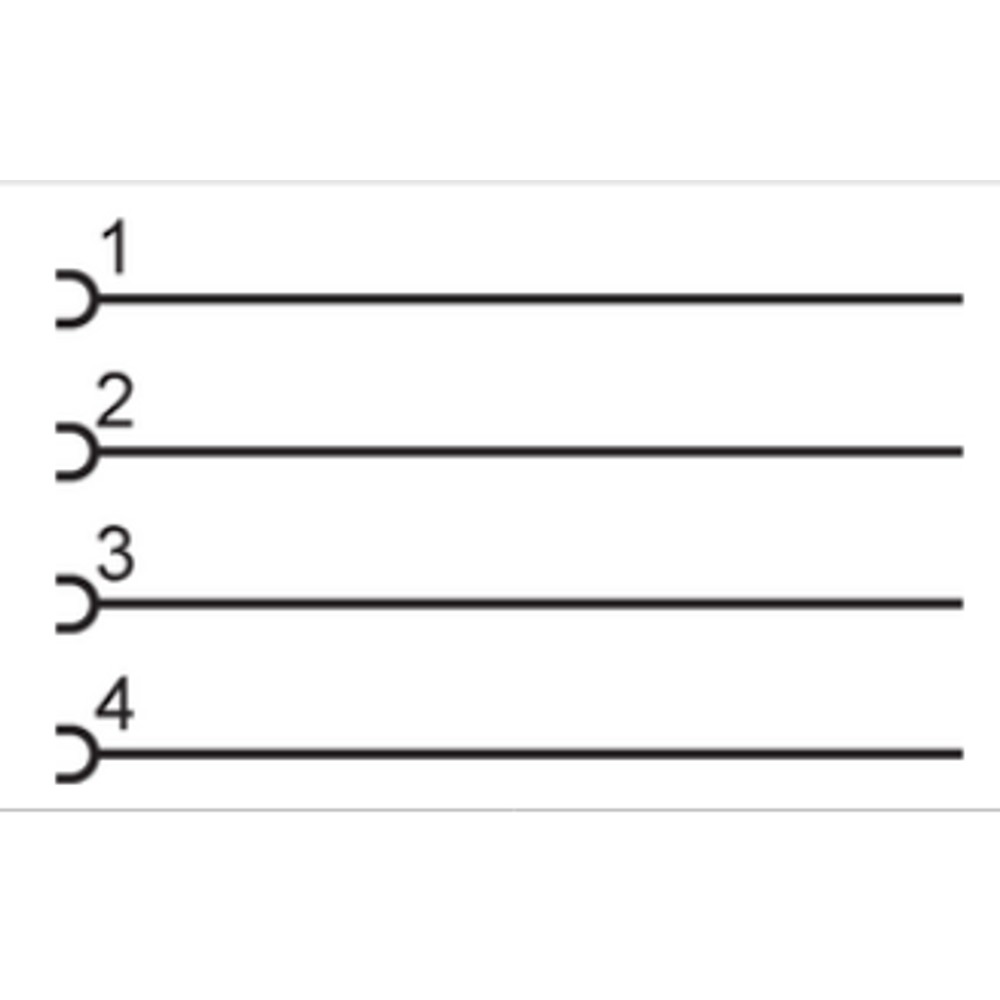

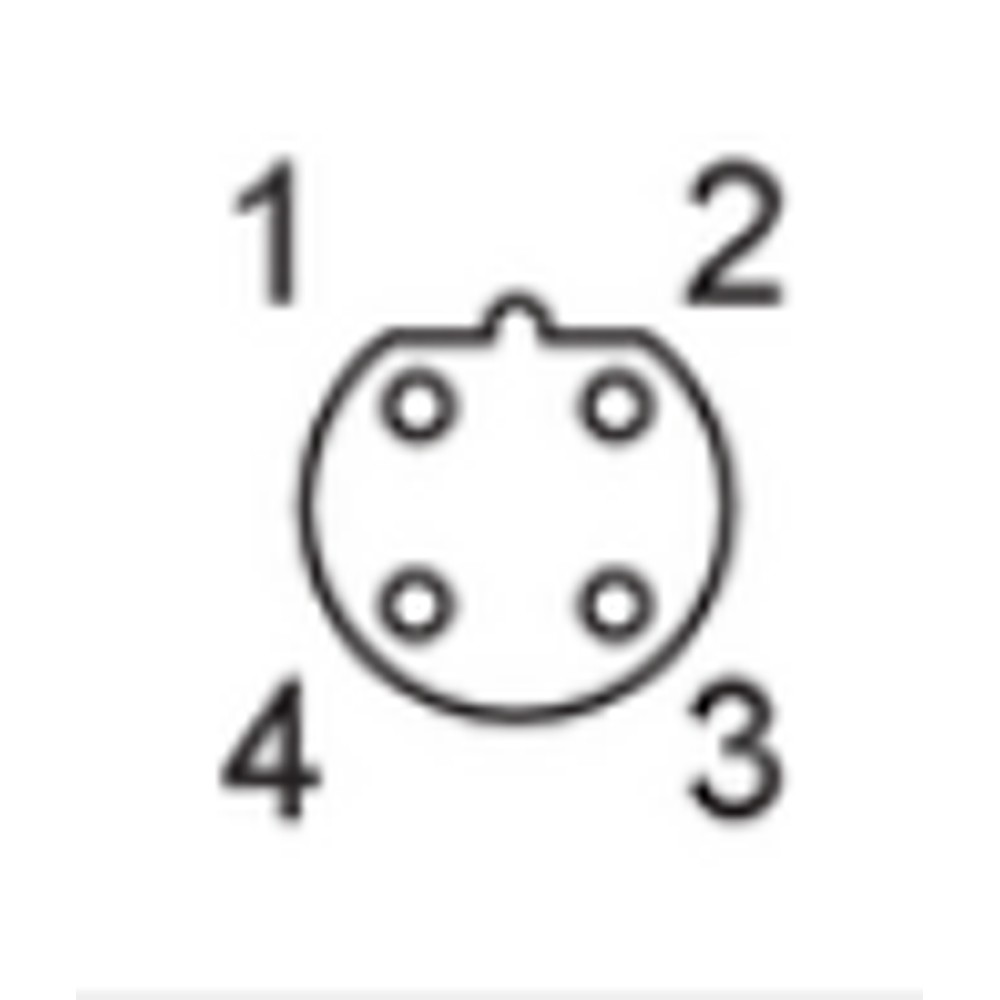

Ligue os condutores aos terminais parafusados conforme a pinagem indicada no datasheet e confira a fixação.
Monte e aperte os componentes do conector conforme as instruções do fabricante; antes de energizar, verifique a montagem e a compatibilidade da pinagem com o equipamento.

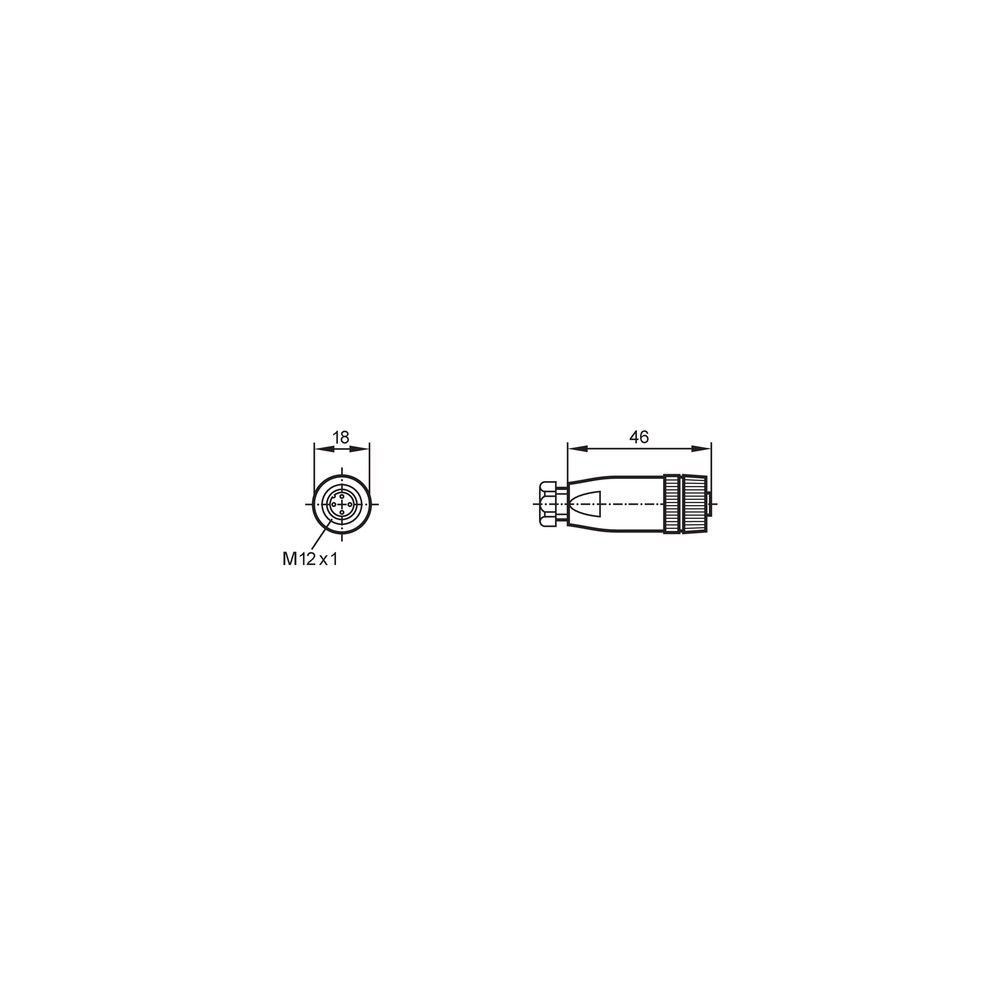

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não recebe alimentação ou sinal.	Ligação incorreta dos condutores ou pinagem incompatível com o equipamento conectado.	Desenergize o circuito e compare a pinagem de cada contato com os diagramas do soquete e do equipamento; verifique também a continuidade das ligações.
Conexão intermitente durante a operação.	Condutor mal preso no terminal parafusado ou preparação inadequada do cabo.	Com o circuito desenergizado, inspecione a retenção de cada condutor e confirme que o cabo e a seção dos condutores estão dentro dos valores indicados.
O conector não fecha corretamente ou o cabo fica mal acomodado.	Diâmetro externo do cabo fora da faixa indicada ou montagem incorreta dos componentes.	Meça o diâmetro externo do cabo e confirme a faixa Ø 4...6 mm; revise a sequência de montagem usando o datasheet.
A proteção esperada contra ingresso não é mantida após a montagem.	Montagem incompleta, componentes mal assentados ou condições de instalação diferentes das especificadas pelo fabricante.	Inspecione o assentamento e o fechamento do conector e consulte as instruções oficiais para validar a montagem; não conclua a condição IP somente pela aparência externa.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E10109 (PT-BR) (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E10109 e para que serve?

É um soquete confeccionável M12 para montar uma conexão elétrica em cabo em aplicações industriais e de automação. Sua configuração é reta, codificação B e 4 contatos.

O que acompanha o produto?

A ficha informa uma peça por embalagem e identifica o item como soquete confeccionável. Não há acessórios adicionais especificados.

O E10109 serve para qualquer conector M12?

Não: a ficha descreve uma conexão M12 reta, codificação B e 4 contatos. A compatibilidade mecânica com outro conector não confirma, por si só, a compatibilidade da pinagem ou do circuito.

Posso usar este soquete em um circuito acima de 250 V ou 4 A?

Não, os dados informam tensão inferior a 250 V AC/DC e capacidade de carga total de 4 A. Para circuitos que excedam esses limites, selecione uma conexão especificada para os requisitos da aplicação.

O produto serve para cabo com diâmetro externo maior que 6 mm?

A faixa informada é Ø 4...6 mm, portanto um cabo acima de 6 mm não corresponde à especificação de entrada indicada. A ficha também informa condutores de até 0,75 mm².

O conector está montado, mas o equipamento não recebe sinal; o que verifico antes de trocar?

Verifique se a pinagem dos 4 contatos corresponde ao equipamento e se os condutores estão firmes nos terminais parafusados. Faça as verificações com o circuito desenergizado e consulte o diagrama do fabricante.

A conexão funciona de forma intermitente; qual pode ser a causa?

Uma possível causa é um condutor mal preso ou uma ligação inadequada no terminal parafusado. Com a alimentação desligada, confira a fixação e a condição dos condutores antes de substituir o soquete.

É melhor comprar o E10109 ou um conector já montado com cabo?

O E10109 é um soquete confeccionável com terminais parafusados, adequado quando a montagem do cabo é necessária. Se a instalação exigir um conjunto com cabo pré-montado, compare a configuração completa e a pinagem do produto alternativo com os requisitos do equipamento.

Que cuidados devo ter ao instalar o E10109?

Trabalhe com o circuito desenergizado, respeite o cabo Ø 4...6 mm e a seção de condutor de até 0,75 mm², e siga a pinagem e a sequência de montagem do datasheet. A ficha não especifica ferramentas ou torque de aperto.

Como confirmar a procedência e a configuração técnica do produto?

O anúncio identifica IFM como fabricante e o modelo como E10109; o datasheet oficial está disponível no link indicado nesta página. Compare o código e a configuração M12 antes da instalação.

GLOSSÁRIO TÉCNICO

Codificação B

Configuração de chaveamento indicada para a interface M12; deve corresponder à conexão requerida pelo equipamento. (Ref.: codificação B)

Soquete confeccionável

Conector em que a terminação do cabo é realizada na montagem, neste caso por terminais parafusados. (Ref.: tipo de produto e conexão elétrica)

Grau de proteção IP67

Classificação de proteção indicada para o conector; a manutenção dessa condição depende da montagem e das instruções aplicáveis. (Ref.: grau de proteção IP67)

Capacidade de carga total

Limite de corrente total especificado para o conector; não deve ser excedido. (Ref.: 4 A)

Terminais parafusados

Terminação elétrica em que os condutores são fixados por parafusos, respeitando a seção permitida. (Ref.: até 0,75 mm²; AWG 18)
